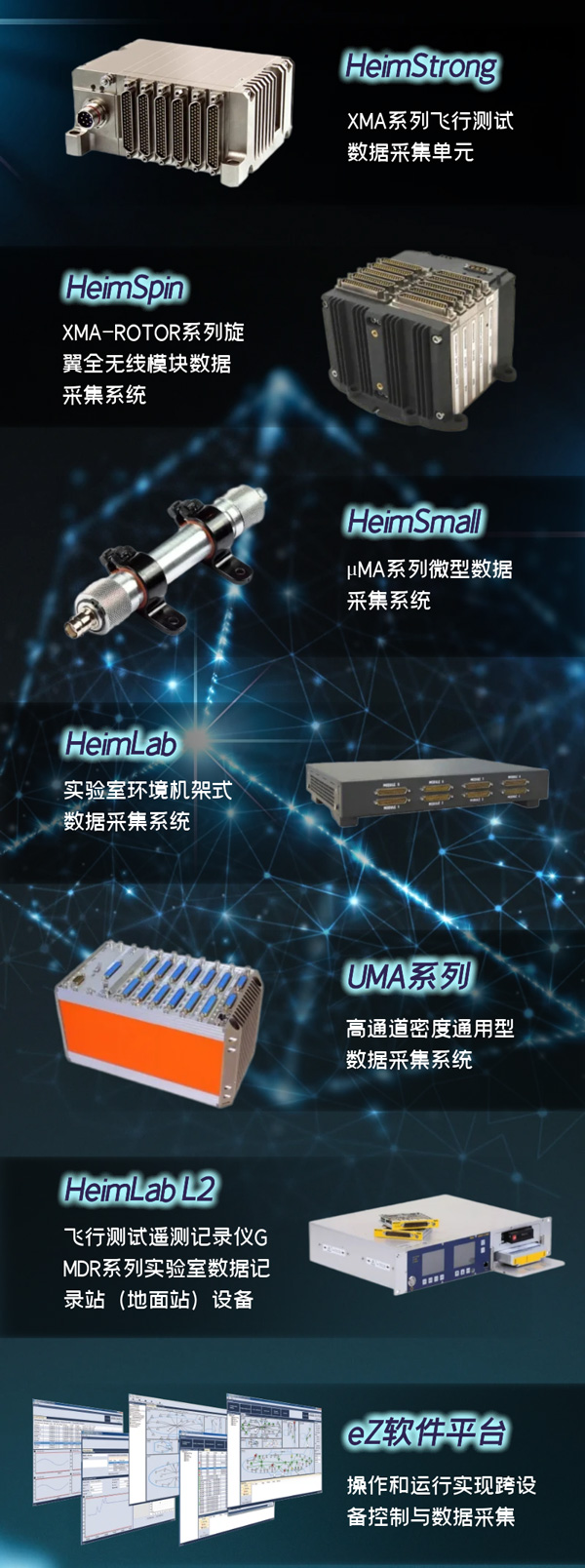

高性能數據采集的應用
重點應用領域:土工離心機數據采集
按照裝備振動臺與否,土工離心機大致可分為靜力試驗離心機和動力試驗離心機(也稱離心機振動臺)兩大類。近四十年來,土工離心模擬試驗技術一直受到國內、外巖土工程界的關注,時至今日,土工離心機研制熱潮方興未艾,并正在向高速、巨型離心機方向發展。
目前,利用土工離心機進行模型實驗已經成為巖土研究的重要手段。與現場實驗和數值實驗相比,模型實驗有著獨特的優越性。土工離心機模型實驗在模擬工程原型、用實驗數據驗證和發展土的本構模型和計算程序、巖土工程的應用性基礎研究和新現象研究,教學和軍事用途等各方面都有重要應用。

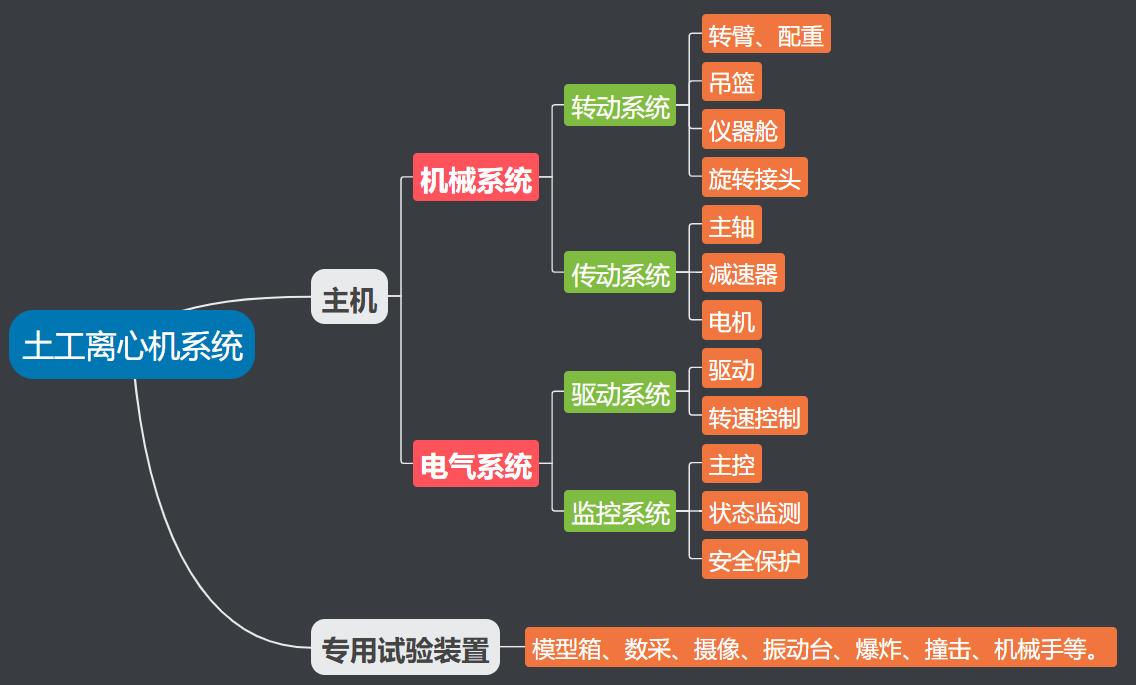

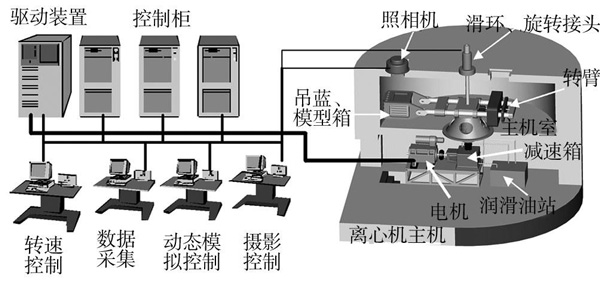

土工離心機的主要功能為:

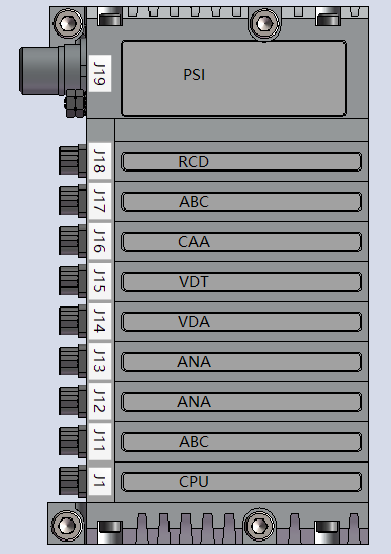

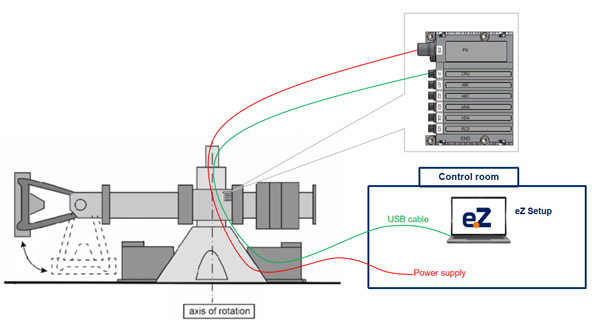

根據離心機尺寸可直接將HeimStrong安裝在離心機上,直連用戶的各類傳感器及總線系統。示意圖中為有線接收信號模式,選用無線模塊后,用戶可以使用PC接收高速采集的數據及視頻信號。若采用Core8架構,最多兼容64個測試通道。
圖所示的系統架構支持用戶在離心機相似模擬實驗中,采集通用的所有電壓/電流輸出的傳感器,例如:壓電式傳感器;電阻應變式傳感器;線性可差動變壓器位移傳感器(LVDT);120Ω ,350Ω,1000Ω電阻應變片;SD及HD視頻、音頻源,并提供32G(最高256G板載存儲)。

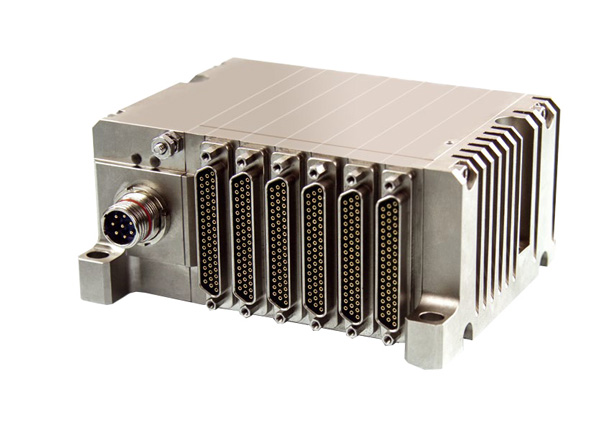

整套數據采集設備尺寸:51x76x14 mm;整套數據采集設備重量:1.8kg。環境耐受條件為:工作溫度范圍-40℃~+85℃(可升級至-55℃~ +105℃)。隨機振動:30gRMS/20~2000Hz(美軍標及IEC標準)。加速度:30g(美軍標及IEC標準)。沖擊:50g/11ms(美軍標及IEC標準)。ESD(靜電釋放):4kV (接觸) / 8kV(美軍標及IEC標準)。
上圖所示的系統架構支持用戶在離心機相似模擬實驗中,采集通用的所有電壓/電流輸出的傳感器,例如:壓電式傳感器;電阻應變式傳感器;線性可差動變壓器位移傳感器(LVDT);120Ω,350Ω,1000Ω 電阻應變片;SD及HD視頻、音頻源。并提供32G(最高256G板載存儲)。整套數據采集設備尺寸:51x76x140mm;整套數據采集設備重量:1.8kg。環境耐受條件為:工作溫度范圍:-40℃~+85℃(可升級至-55℃~+105℃)。隨機振動:30g RMS/20~2000Hz(美軍標及IEC標準)。加速度:30g(美軍標及IEC標準)。沖擊:50g/11ms(美軍標及IEC標準)。ESD(靜電釋放):4kV(接觸) /8kV(美軍標及IEC標準)。
適用型號:HeimStrong / HeimLab L2
優勢:足夠堅固,可以在航行期間在船上工作(波浪、沖擊、濕度);存儲容量大,1個月的高速測試數據采集周期。

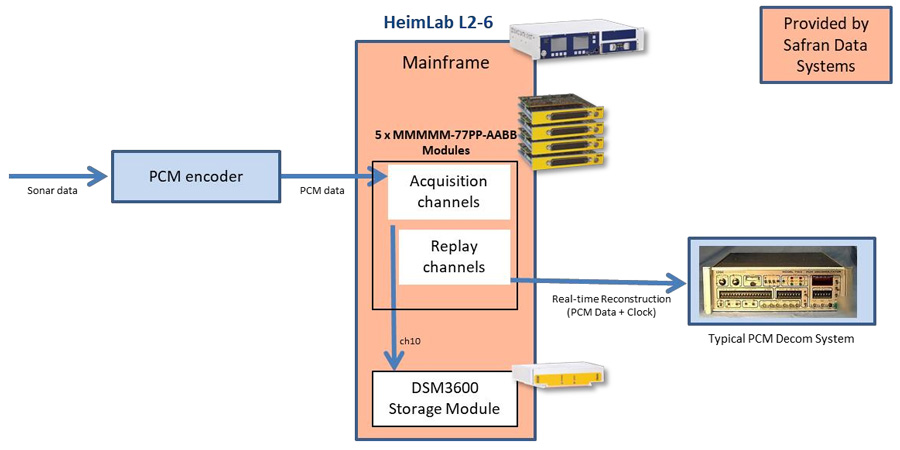

用途:獲取聲納數據;將數據轉換為串行(PCM);數據錄制和回放;數據分析。

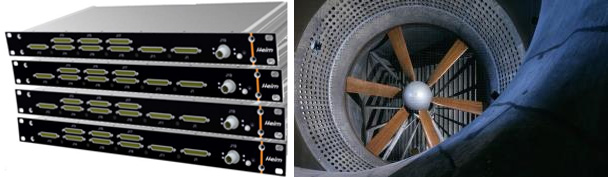

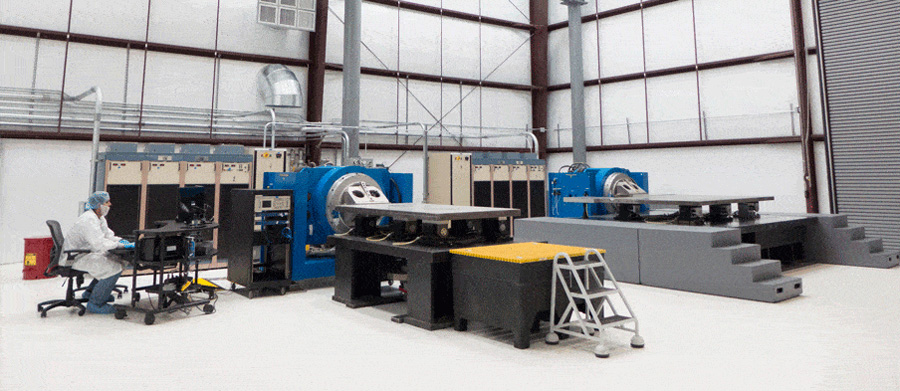

具有大量模擬通道的實驗室數據采集
適用型號:HeimLab L1 / HeimStrong / HeimSmall

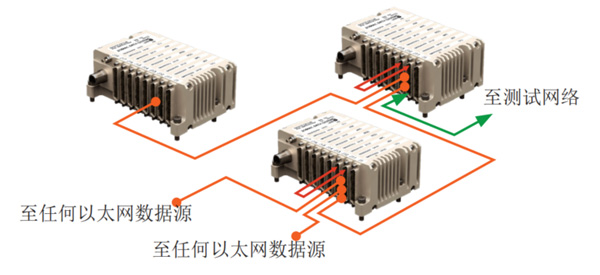

配置:一個或多個DAU(可組網);>200個模擬信號通道(可擴展)。
優勢:通用模擬采集(1種模塊即能用于所有類型的模擬信號采集);模塊化數據采集設備;高水平的數據同步性。

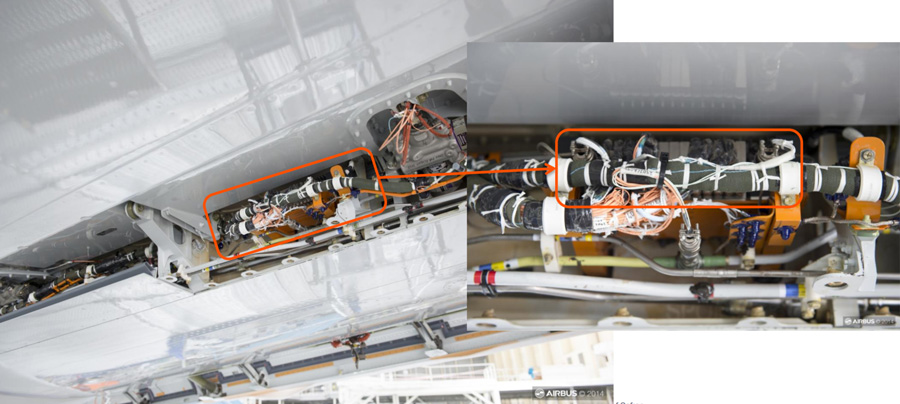

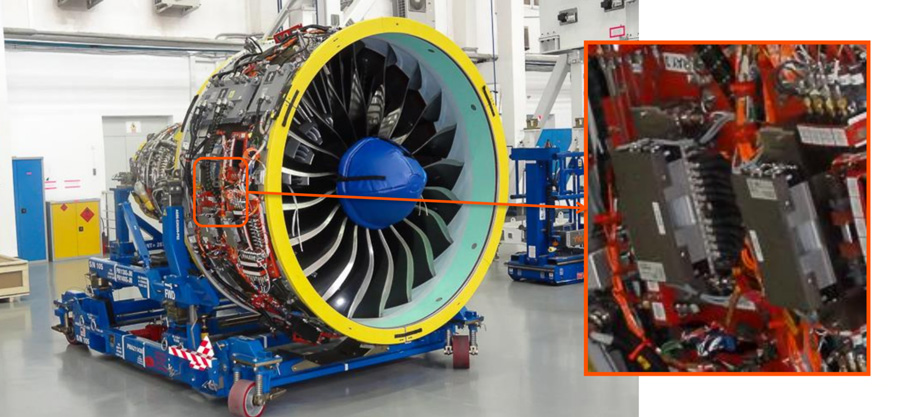

在飛行器試車、實飛階段的整機測試、空氣動力學測試、飛行模型測試等環境當中,設備具有體積小、重量輕、能夠兼容目前幾乎所有傳感器類型的特點,同時設備充分經過美軍標MILSTD810F認證,在振動、沖擊、寬溫度變化范圍、鹽霧、爆炸等極端惡劣環境下均具有出色的測量性能,是用戶在此類應用環境當中執行高效、準確數據采集、記錄與分析的不二之選。
如果您對高性能數據采集設備感興趣,請聯系歐美大地,獲取更多行業解決方案。
