錐形量熱儀實驗與操作指南
發布時間:2022-05-12 瀏覽次數:117795 來源:歐美大地

本文介紹了FTT錐形量熱儀的基本使用方法,如果您在使用中有任何疑問,或想獲取最新的操作與實驗方法請?jiān)斣儦W美大地。

試驗前的準備

1.關閉冷井排水閥門

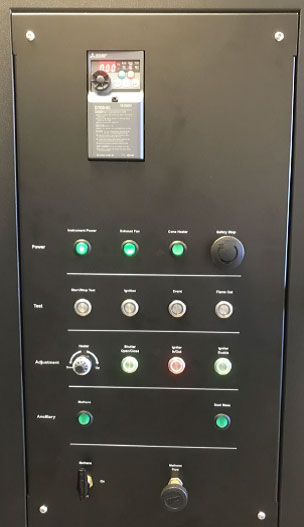

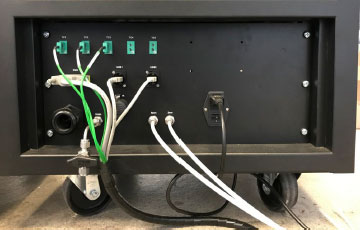

2.氣體分析柜開機,主機開機


3.檢查過濾器和干燥管

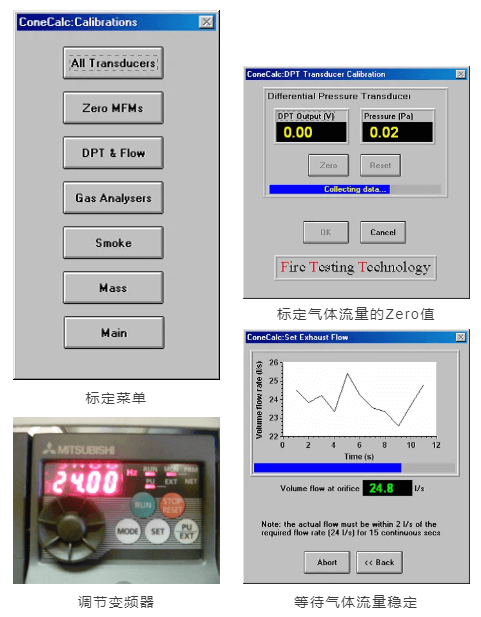

4.設定排煙管道內的氣體流量使其穩定在24±2L/min


5.氣體分析儀的氧氣,一氧化碳,二氧化碳濃度的上下限值標定

軟件上氣體濃度的標定界面

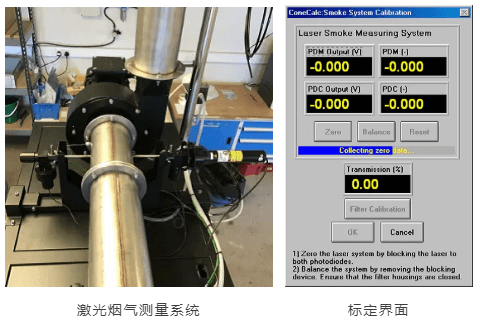

6.激光煙氣測量系統的標定


7.質量天平的標定

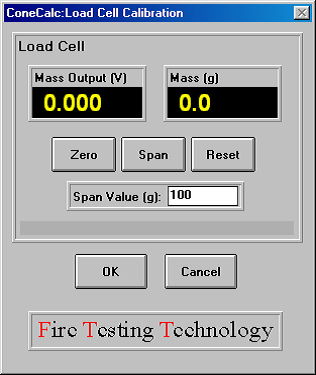

質量天平標定界面




正式試驗流程

1.制備試樣

  • 使用試樣盒外框時,試樣的實際受輻射面積為88.4cm2;不使用試樣盒外框時,試樣的實際受輻射面積為100cm2。

  • 預先在天平上稱出試樣的質量并記錄。

  • 試樣的厚度不能超過試樣盒的高度,如果試樣的高度不足,則在試樣盒的底部填充隔熱棉,使得試樣的上表面與試樣盒的上表面平齊,以保證受輻射時上表面與加熱錐之間距離與試驗要求相符(一般為25mm)。

  • 為了防止試樣融化的液體流進或溢出試樣盒,需要用錫紙包裹試樣的四周和底部,再將試樣連同錫紙放進試樣盒中(如果需要使用試樣盒外框,蓋在試樣盒上)。

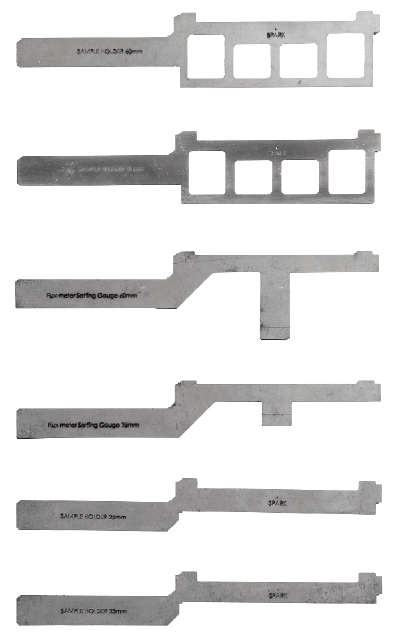

  • 將試樣盒放置在質量天平上,調節輻射錐高度調節旋鈕,用附帶的卡尺測量,使輻射錐下沿與試樣上表面間距25mm(或根據試驗方案調整)。

  • 試樣準備完成。

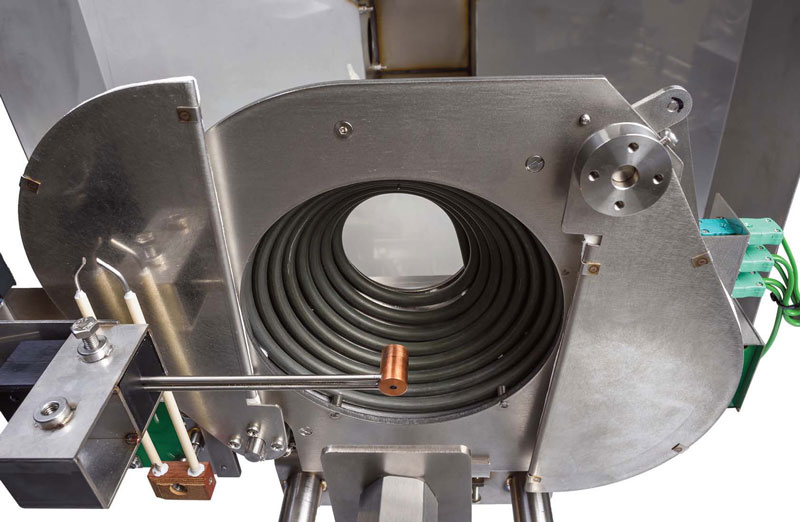

2.輻射錐預熱

  • 打開設備上的輻射錐電源,開始輻射錐的預熱。

  • 預熱時要將隔熱閘門關閉,并且把隔熱擋板放在天平的托盤上。防止熱量輻射下去,影響天平測量精度。

3.試驗條件設定

  • 等待加熱錐的溫度與試驗條件接近的時候,點擊軟件中開始試驗按鈕。

  • 在試驗的信息填寫窗口中需要填寫相應的試驗信息。

  • 設置文件數據的存儲路徑。

  • 設置試樣的參數。其中質量、厚度和上表面面積是必須輸入的。

  • 設置輻射錐的輻射功率。

  • 根據實際情況設置輻射錐的安裝方式,水平或者垂直。

  • 選擇是否使用試樣盒的外邊框。

  • 選擇是否使用防止試樣凸起的格柵。

  • 選擇是否有一氧化碳,二氧化碳的洗氣裝置。

  • 設置試驗的操作員等相關信息。

  • 設置設備的基本參數,C系數和管道直徑等。

  • 設置試驗室的溫濕度條件。

  • 設置備注。

  • 完成試驗條件界面的所有設置后可點擊ok進入正式試驗。

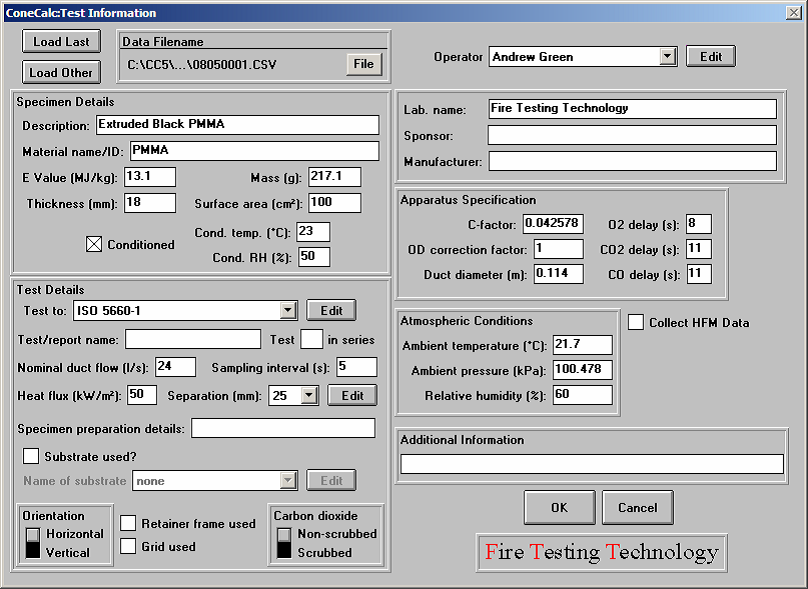

實驗條件設置界面

4.試驗過程中的操作

  • 首先在不放置試樣的情況下,點擊軟件中開始基線采集。這一步驟至少要等待60秒或以上。此時也可點擊軟件中圖像切換按鍵。監測輻射錐加熱溫度是否達到試驗條件。因?yàn)榧訜徨F的溫度與試樣上表面受到加熱錐的熱輻射量是有對應關系的。

  • 等待基線參數采集完成。根據軟件上邊紅字的提示,安裝試樣盒到天平上。

  • 點擊開始試驗。

  • 試驗中需要手動記錄試樣引燃時間和熄滅時間。

  • 期間如果有需要特殊記錄的時間點,也可以按設備上的事件按鈕。

  • 等待試樣燃燒結束后,熱釋放曲線趨于平穩后即可結束試驗。

5.試驗數據后處理

  • 上邊步驟中點擊試驗結束后。軟件會再次彈出試驗中事件備注信息輸入窗口。然后是基本參數的二次確認窗口。

  • 如果確認無誤,則可以點擊保存數據按鈕。如果有需要修改的地方可以直接修改。然后點擊數據保存。

  • 數據會直接保存到試驗開始時設定的數據保存路徑下。

  • 獲取試驗數據可以在軟件的主界面點擊打印測試報告按鈕查看。

  • 數據的原始文件后綴名為.run。如果需要使用excel打開,可以在打印測試報告窗口中點擊導出數據,選擇后綴名為點.csv格式。文件格式文件可以用excel直接打開查看。

  • 如果試驗數據中有個別數據需要修改,則可以在打印測試數據窗口中點擊修改數據,逐個修改。

  • 如果想打印測試報告,則可以在打印測試報告窗口中點擊設置按鈕,設置需要打印的數據或圖表的格式。這些格式可以根據自己的需求來定制。設置完成后點擊打印按鈕完成打印。


設備的保養與維護

  • 建議每周標定天平。

  • 如有需要標定C系數和熱流計。
