分布式光纖聲波傳感系統如何助力頁巖氣開發?
發布時間:2022-06-15 瀏覽次數:73365 來源:歐美大地

頁巖氣的開發已經成為全球能源結構的重要組成部分,但許多頁巖氣區塊的供應商往往面臨著地下條件的不確定性、更高的成本以及產量下降所帶來的挑戰。

對地下情況的深刻洞察能夠幫助我們?cè)O(shè)計更加智能化的油井和完井,并且進而達到優化成本與產量的目的。

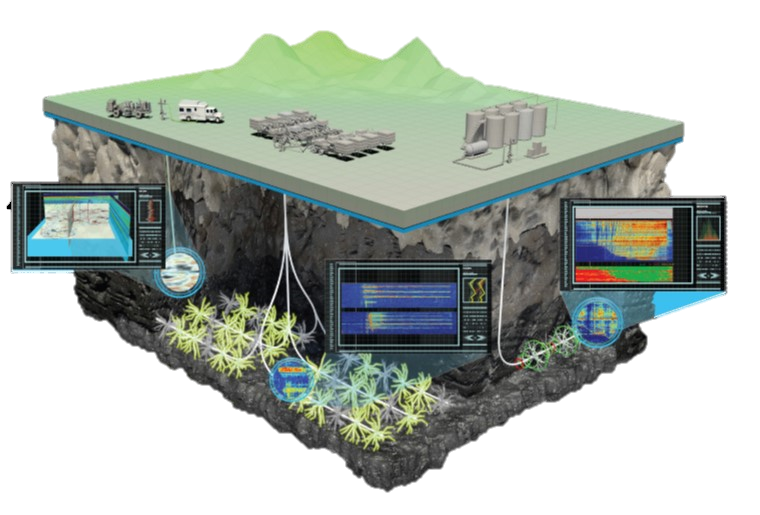

OptaSense油田服務公司為頁巖儲層引入了分布式光纖傳感(DFOS)解決方案,該解決方案可以應用單個系統實時提供垂直地震剖面(VSP)、水力裂縫剖面和生產流量監測。


DFOS系統

工作原理

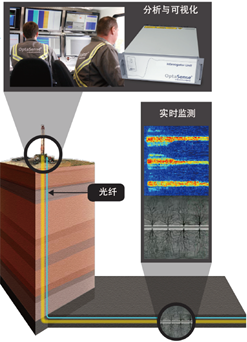

DFOS系統的工作原理是將標準光纖電纜轉換為分布式聲學傳感器陣列,能夠檢測到壓力、溫度、應力和聲學信號的變化。

在測量時,該系統主要應用位于地表的相干光時域反射計或詢問器單元(IU),將激光脈沖沿著整個光纖長度傳播,IU處理并記錄后向散射光的變化,這一變化是光纖應變的函數。

對后向散射光攜帶的返回信號以高頻(高達20kHz)進行采樣,然后使用專有軟件確定和可視化應變位置和振幅。

DFOS系統利用現有的安裝光纖,是低成本、非侵入性評估和監控的理想選擇。一旦安裝,該系統將消除任何未來重復測量和監測的油井干預。


DFOS系統

應用價值

優化開發計劃和儲層暴露

OptaSenseDFOS系統可以作為井眼地震傳感器陣列,獲取高分辨率的2D、3D4D VSP 數據,通過填充井筒附近的空隙來增強地面地震的監測效果。


達成

描述儲層特征

獲取質量數據

消除不確定性


優化完井和壓裂效果

DFOS系統允許實時監控完井作業的部署情況及裂縫性能,以確保作業成功進行和有效的油藏增產。


達成

確保成功完成作業

監測壓裂性能

實時降低風險


優化未來的井設計

DFOS系統利用高分辨率的4D VSP測量、延時成像和微震繪圖,使用戶對裂縫擴展、質量與整合情況有清晰的了解,以改進油井的布置,并在大型疊層油藏中有效地恢復儲量。


達成

確定儲層的位置和容量

水力壓裂質量評價

減少空間不確定性


優化恢復能力

與其他傳統的生產監控方法不同,DFOS系統使得在監測對象的使用壽命內,在射孔水平上實時顯示整個井筒的流入和軸向流。通過使用固定在套管或生產油管上的光纖,以比傳統生產測井顯著降低的成本進行連續測井和按需測量。


達成

提高生產水平

隨時間推移監控生產過程

啟用預測性維護


DFOS解決方案

一個系統綜合擁有多種應用程序,能夠豐富其規劃、生產和盈利能力。


解決方案

服務

能力

儲層特征

VSP采集服務

2D,3D4D VSP

1.  2D,3D4D VSP處理;

鉆孔地震

2.   時間推移分析;

3.   速度和各向異性建模;

處理服務

4.   深度偏移;

5.   日志校準;

6.  表面地震模型校準。

井位

VSP采集服務

2D3D4D VSP

鉆孔地震處理服務

2D,3D4D VSP

完井和壓裂效果

完井監測服務

1.   水力裂縫剖面;

2.   井間通訊;

3.   壓裂前/壓裂后VSP

1.  微震事件檢測與繪圖;

鉆孔地震

2.   各向異性建模;

3.   微震干涉成像;

處理服務

4.  4D時移VSP成像;

5.  4D振幅和時間分析;

6.  速度分析。

生產優化

生產監測服務

生產流量監測

鉆孔地震處理服務

1.    4D時移VSP成像;

2.    4D振幅和時間分析。

人工升降監測

人工升降監測

OptaSense提供將聲信號轉換為洞察力的技術,以評估、測量和監控資產對象的性能和生產力。


了解更多,歡迎垂詢歐美大地!
