汽車動力性能測試全解析
發布時間:2023-01-13 瀏覽次數:47345 來源:歐美大地


汽車發動機測試

01 試驗簡介
發動機是汽車動力系統的心臟,其機械結構復雜,零部件數眾多,穩定工作需要各個零部件均有較好的可靠性。對發動機關鍵零部件進行測試,有助于為零部件結構設計、材料選擇、工藝改進提供依據。

02 適用測試項目或標準
  • GB/T 18297-2001 汽車發動機性能試驗方法(扭矩、轉速、溫度、進排氣壓力、曲軸轉角、進氣濕度)
  • QC/T 33-2006 汽車發動機硅油風扇離合器試驗方法(溫度、轉速)
  • QC/T 288.2-2001 汽車發動機冷卻水泵試驗方法(壓力、流量、轉速、扭矩)
  • QC/T 289-2001 汽車發動機機油泵技術條件(流量、壓力、轉速)
  • QC/T 468-2010 汽車散熱器(壓力、振動加速度、扭振)
  • QC/T 558-1999 汽車發動機軸瓦雙金屬結合強度破壞性試驗方法(強度)
  • QC/T 631-2009 汽車排氣消聲器總成技術條件和試驗方法(壓力、振動加速度)
  • QC/T 637-2000 汽車發動機曲軸彎曲疲勞強度試驗方法(強度)
  • QC/T 777-2007 汽車電磁風扇離合器技術條件(溫度、轉速、扭矩、電壓)
  • QC/T 828-2010 汽車空-空中冷器技術條件(壓力、振動加速度)
  • GB/T 14097-2018 往復式內燃機噪聲限值(聲功率級)
  • GB/T 1147.2-2017 中小功率內燃機 第2部分:試驗方法(壓力、溫度)
  • GB/T 6072.3-2008 往復式內燃機 性能 第3部分:試驗測量(扭矩、壓力、溫度)
  • GB/T 10398-2008-小型汽油機 振動評級和測試方法(振動速度)

03 試驗配置
汽車發動機相關測試所測量的物理量類型較多,因此需要采集設備對多種傳感器都具有兼容性。且汽車發動機相關零部件都屬于高精密結構件,因此采集設備需具有較高的精度,若在試驗室測試,推薦使用TMR300高性能動態信號測試分析系統。
  • 試驗臺;

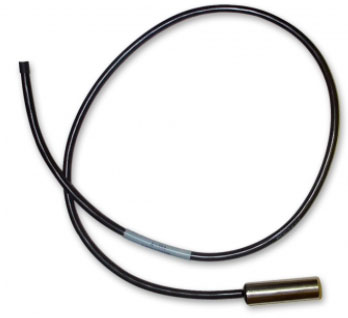

  • 溫度傳感器;

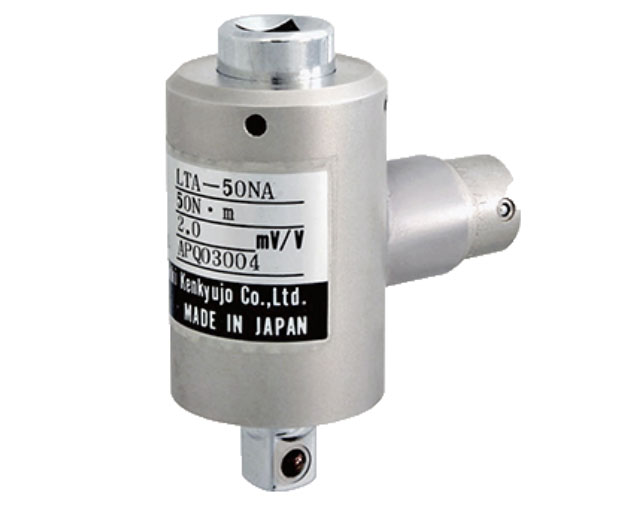

  • 扭矩傳感器;

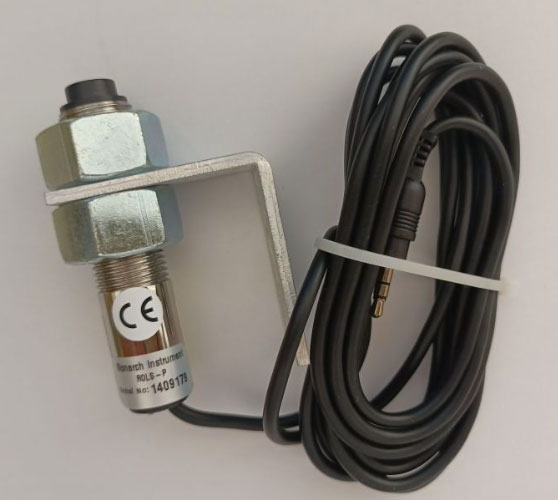

  • 光電轉速傳感器;
  • 壓力傳感器;
  • 角度傳感器;
  • 濕度傳感器;
  • 流量傳感器;
  • 三向加速度傳感器;
  • GPS速度傳感器;

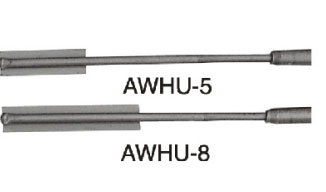

  • 應變片;
  • 載荷力傳感器;
  • 傳聲器;

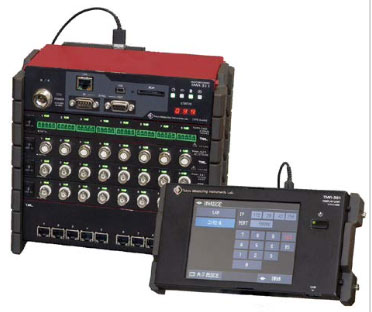

  • TMR300車載型動態信號測試分析系統;

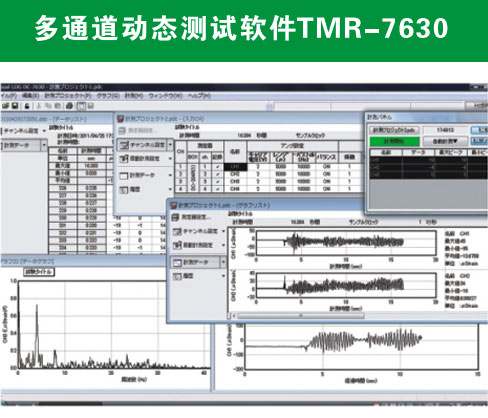

  • TMR7630H動態信號采集與分析軟件。

/ 典型案例 /

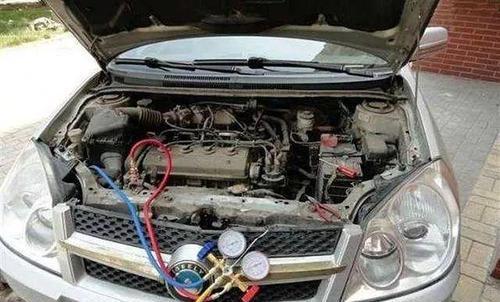

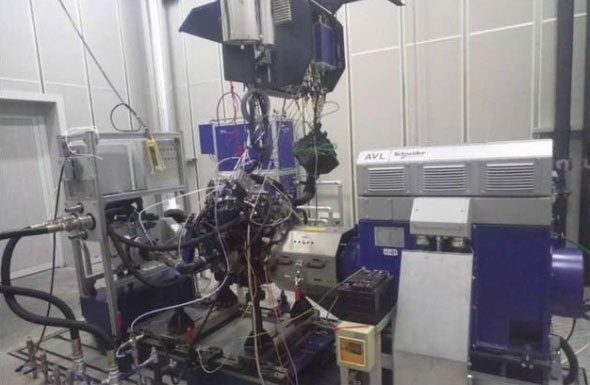

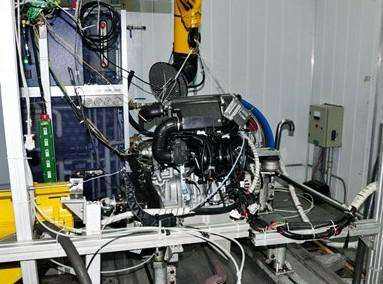

發動機臺架測試


汽車整車動力性能試驗

01 試驗簡介
汽車整車動力性是汽車各種性能中最基本、最重要的性能。測試汽車的最高速度、加速性、GPS信息等能等對汽車的行駛能力有著最直接的評價。
操縱穩定性試驗主要包括:
  • 發動機轉速;
  • 車最高速度;
  • 車身速度和加速度;
  • 加速性能;
  • 車身姿態;
  • 整車行駛軌跡。

02 適用測試項目或標準
  • GB/T 12544-90 汽車最高車速試驗方法
  • GB/T 12543-90 汽車加速性能試驗方法
  • GB/T 12539-90 汽車爬陡坡試驗方法

03 試驗配置
車載式和便攜式數據采集系統是汽車實車測試中備受青睞的。所以推薦自帶7.5英寸全觸摸屏操作的TMR300系統,直流供電可以長時間工作,且操作簡便,數據顯示直觀,標配轉速/計數器模塊、CAN模塊,常規模擬通道兼容應力、振動、噪聲、溫度等測量。
  • TMR300采集分析系統;

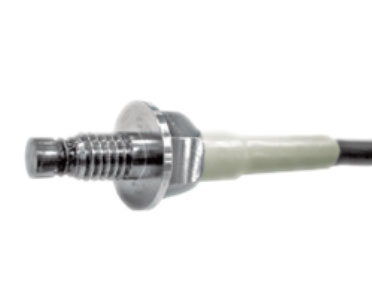

  • 電磁脈沖式轉速傳感器;
  • 霍爾效應式轉速傳感器;
  • 轉速傳感器;
  • 輪速傳感器;

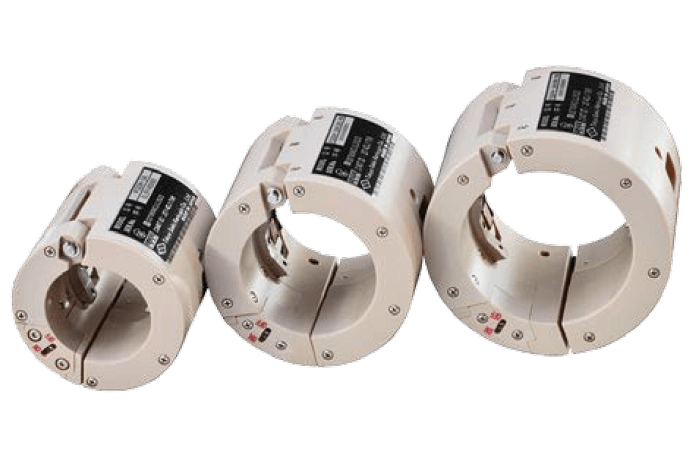

  • 無線扭矩傳感器
  • GPS速度傳感器;
  • IMU慣性測量單元(優先選擇模擬量電壓輸出,或者定制數字接口板卡);

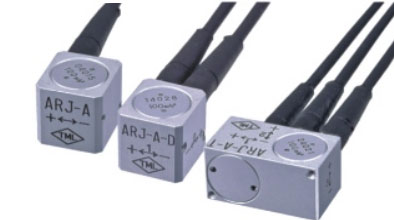

  • ARF加速度傳感器;
  • 導航設備;
  • TMR7630H動態數據采集與分析。

/ 典型案例 /

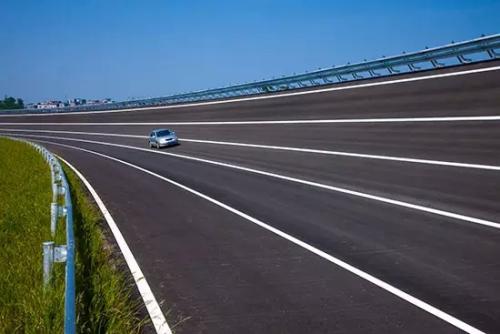

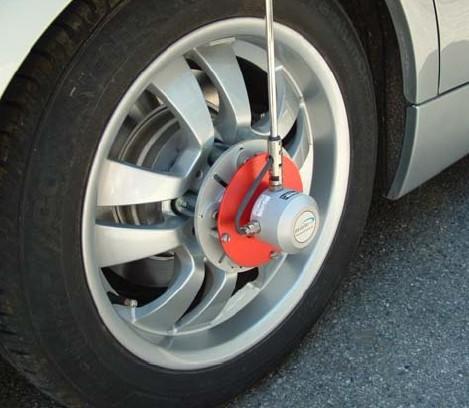

車速測試

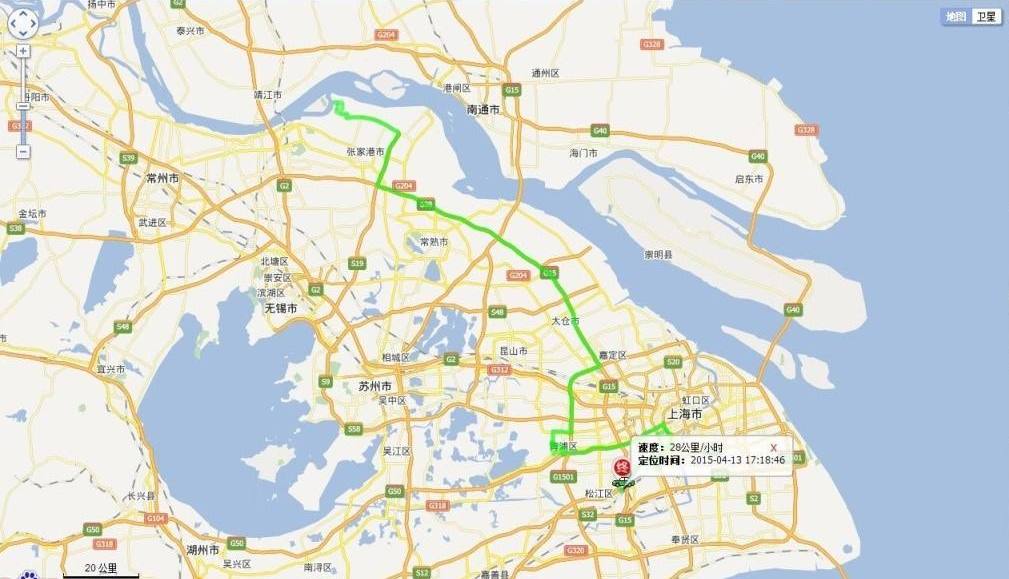

車行駛軌跡測試


汽車制動性能試驗
01 試驗簡介
汽車的制動性能是汽車的主要性能之一,直接關系到交通安全。測試制動距離、制動踏板力等數據對汽車安全性實驗有重要意義。便攜式TMR300系統比較適合,直流供電可以長時間工作,且操作簡便,數據顯示直觀。
制動性能試驗主要包括:
  • 制動距離;
  • 制動時間;
  • 制動踏板力;
  • 制動減速度;
  • 制動踏板行程;
  • 管路壓力;
  • 手剎力。

02 適用測試項目或標準
  • GB/T 汽車制動性能試驗方法

03 試驗配置
  • TMR300采集分析系統;
  • 導航設備;
  • 工程皮尺。

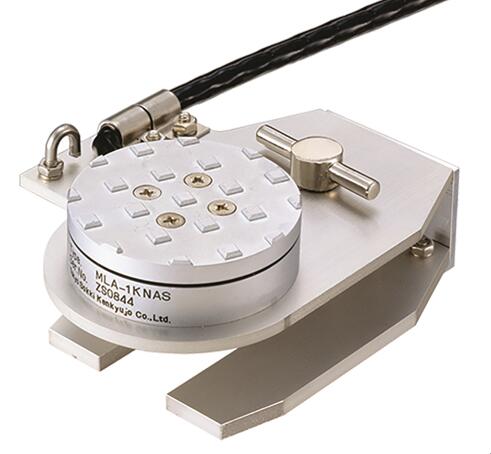

  • 踏板力傳感器;
  • 拉線位移傳感器;
  • 管路壓力傳感器(油壓、氣壓等根據需要選擇);
  • 手剎力傳感器;
  • TMR7630H動態數據采集與分析

/ 典型案例 /

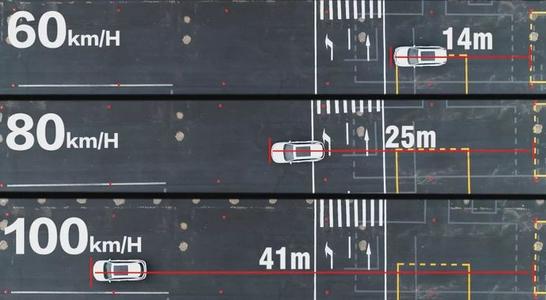

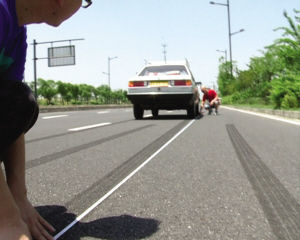

制動距離測試

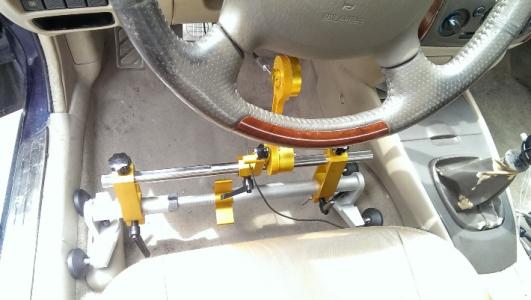

踏板力測試


管路壓力測
