浙江省軟弱土地基與海涂圍墾工程技術重點實驗室成立于2006 年。實驗室主要研究四個重點領 域：在厚軟土地基上的高速交通、堤防和地下工程建設，以及沿海工業區土地復墾開發建設。
該實驗室擁有2000多平方米的研究空間，研究設備總造價超過3000多萬元。研究成果已應用于溫州永強跑道、溫州城市高速公路建設及溫州沿海工業區地下空 間開發項目。
本文為2016年浙江省軟弱土地基與海涂圍墾工程技術重點實驗室，溫州大學土木工程系巖土工程課題組伍婷玉博士利用GDS空心圓柱扭剪試驗系統的完成的試驗案例。
問題
海相軟粘土廣泛分布于東南地區，具有較弱的工程性能。浙江省作為中國經濟最發達的地區，擁有龐大的交通基礎設施，包括高速公路、公路、鐵路、機場跑道等，這些交通基礎設施都是在海相粘土上建設的。隨著交通荷載長期作用下，現有基礎設施容易產生超沉降。 為了揭示交通荷載對海相粘土的影響， 并預測未來的沉降，開展了相應地研究。

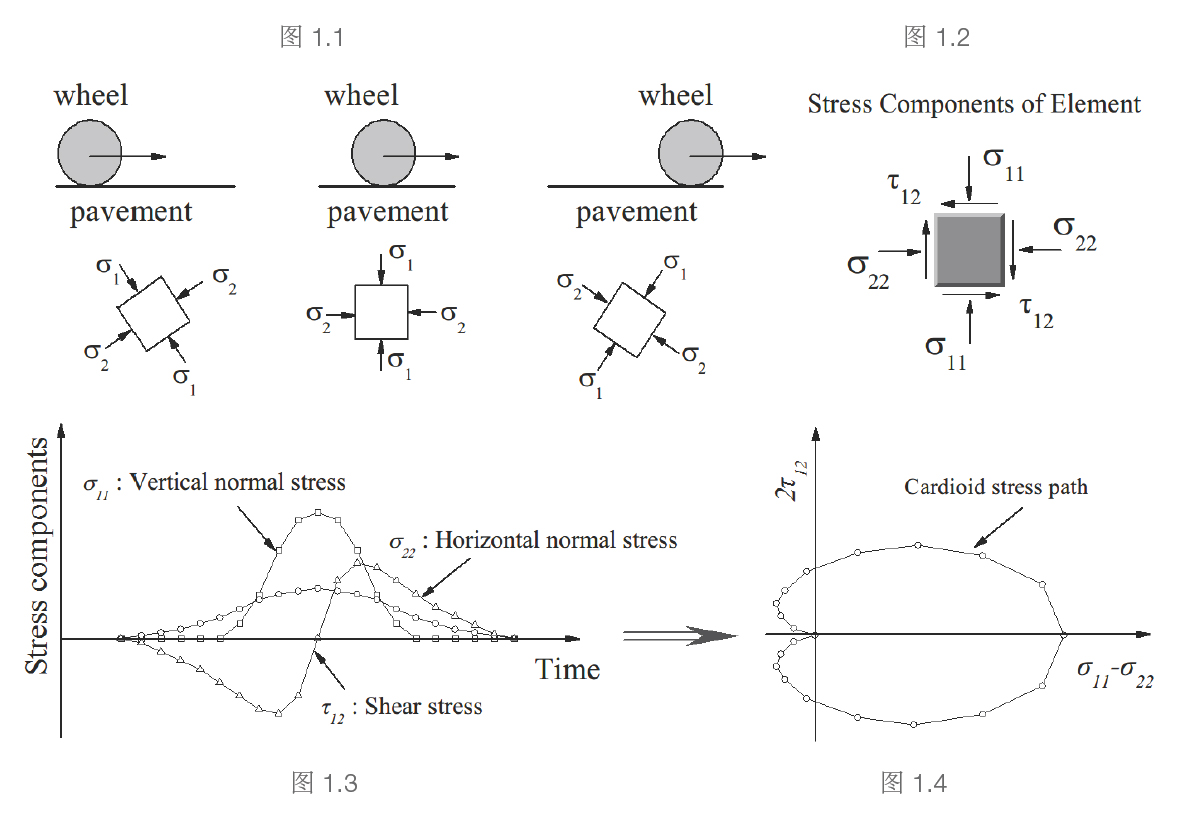

交通荷載不僅是一個長期的循環荷載， 而且在每個循環過程中應力路徑的形狀都是獨特的。隨著車輪的靠近和離開， 土體的應力分量在大小和方向上都發生 了變化（見圖1.1）。
圖1 交通荷載作用下軟土地基土單元的應力分量
此外，在每個循環過程中，最大主應力角σ都是旋轉的。當在2τzθ(σz - σθ)空間中繪制時，應力路徑形成如圖 1.4 所示的形狀。
根據前人的有限元分析，剪應力與軸向應力的比值并非保持不變，而是隨著深度的增加而減小，從而導致應力路徑形狀的改變。
為了模擬交通荷載的應力路徑，需要對每個應力分量進行精確控制（如圖 1.2 所 示）。這就需要進一步根據載荷的形狀重 新定義波形。
解決方案
動態空心圓柱裝置（HCA）是該研究項目的首選系統。HCA能夠在整個測試過程中獨立地施加軸向力、扭矩、內外壓力。因此，它被廣泛應用于研究土體在主應力軸循環轉動時的變形特性。
GDS儀器為溫州大學提供了一個定制的HCA，以滿足他們的要求規格。能獨立施加軸向力 W，扭矩 MT，內部壓力 pi 和外部壓力 po ，從而控制土體（軸向應力σz、徑向應力σr、切向σθ、剪應力τzθ）的應力狀態。由于3個主應力的 大小和大主應力軸的角度α可以控制，因此可以進行主應力軸旋轉的試驗。

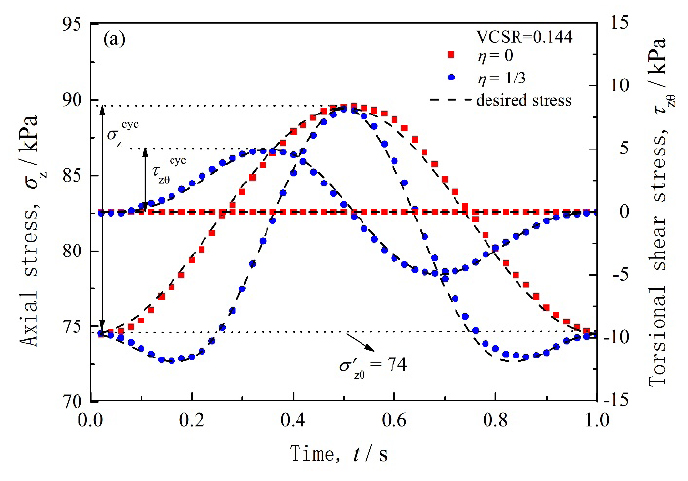

以兩次試驗結果為例，圖2展示了試驗過程中實際應力路徑與期望應力路徑相關性的對比。這證實了GDS中空心圓柱裝置（HCA）可以準確模擬進行研究所需的交通加載應力 路徑。
圖2

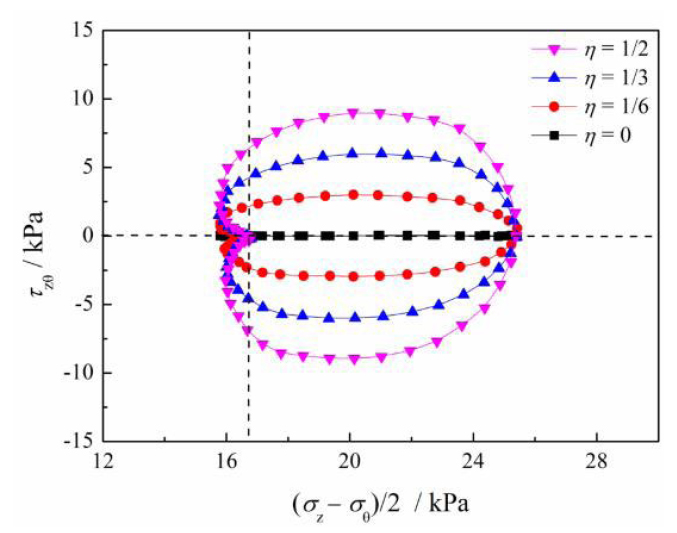

圖3顯示了每次測試不同形狀的應力路徑。應力路徑的不同形狀表明扭轉剪應力與豎向循環應力的比值不同。
圖3
結果

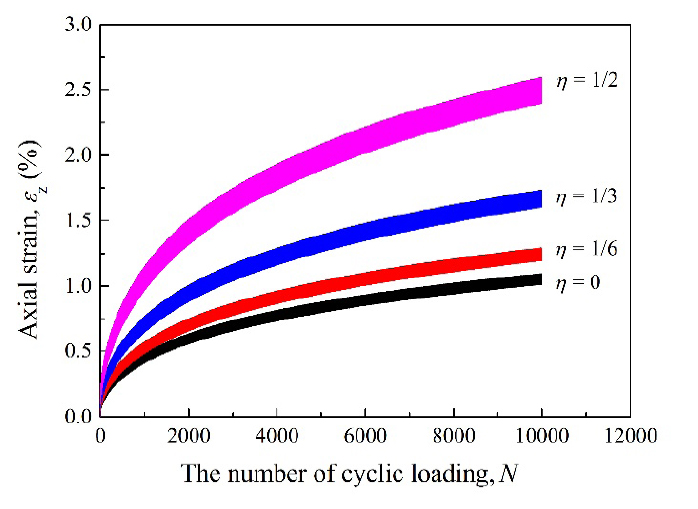

試驗結果表明，扭轉剪切應力對軟黏土試樣應變發展的影響。如圖4所示，所有試驗結果均表現出相似的軸向應變發展過程。但η值影響軸向應變發展水平。η值越高，試樣的永久應變?cè)酱蟆?/span>
圖4
結論與證明
這一系列HCA循環試驗表明，剪切應力水平對應變和孔隙壓力的發展有顯著影響，從而加速了海相粘土的破壞。然而，目前的規范只考慮軸向應力，因此高估了地基土。需要進一步的研究來完善現有的理論和預測模型。
在整個過程中，GDS公司及歐美大地公司提供了大量的幫助和支持。我們期待著在未來的項目上與他們合作。
伍婷玉博士 溫州大學土木工程學院 巖土工程課題組
參考文獻
GUO Lin, CAI Yuan-qiang, WANG Jun, GU Chuan. Long- term cyclic strain behaviour of Wenzhou structural soft clay[J]. Chinese Journal of Geotechnical Engineering, 2012, 34(12):2249-2254.
Guo L, Wang J, Cai Y, et al. Undrained deformation behaviour of saturated soft clay under long-term cyclic loading[J]. Soil Dynamics & Earthquake Engineering, 2013,
50(7):28–37.
