歐美大地 巖土工程監測
巖土工程監測
滑坡監測:減少災害風險的“安全鎖”
發布時間:2024-05-11 瀏覽次數:22142 來源:歐美大地

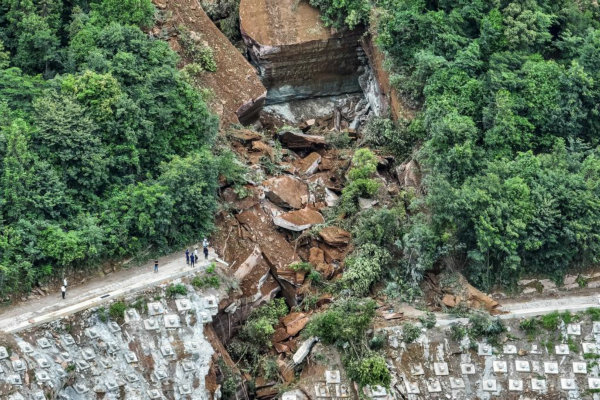

滑坡,是我國最常見的地質災害之一。根據國家防災減災救災委員會辦公室、應急管理部發布的我國2023年全國自然災害基本情況:全國共發生滑坡、崩塌、泥石流等地質災害3666起。根據自然資源部發布的《2023年中國自然資源公報》顯示:2023年,全國共發生地質災害3668起,其中滑坡925起;2022年共發生地質災害5659起,其中滑坡3919起;2020年地質災害7840起,滑坡4810起;2021年地質災害4772起,滑坡2335起。



而國家防災減災救災委員會辦公室、應急管理部發布的2024年一季度全國自然災害情況,全國地質災害也主要以崩塌和滑坡為主。


誘發因素

誘發滑坡的主要因素有以下幾個方面:

? 降雨

大雨、暴雨和長時間的連續降雨,使地表水體滲入坡體,軟化巖、土及其中軟弱面,極易誘發滑坡。

? 地震

引起坡體晃動,破壞坡體平衡,易誘發滑坡。

? 地表水的沖刷、浸泡

河流等地表水體不斷地沖刷坡腳或浸泡坡腳,削弱坡體支撐或軟化巖、土,降低坡體強度,也可能誘發滑坡。

? 不合理的人類活動

如開挖坡腳、地下采空、水庫蓄水、泄水等改變坡體原始平衡的人類活動,都可以誘發滑坡,常見的可能誘發滑坡的人類活動有采礦、切坡建房、道路工程、水庫蓄水放水與渠道滲漏、堆(棄)渣填土、強烈的機械震動等。


防治措施

我國防治滑坡的工程措施很多,歸納起來可分為三類:一是消除或減輕水的危害;二是改變滑坡體的外形,設置抗滑建筑物;三是改善滑動帶的土石性質。

除工程措施外,加強邊坡的監測是及時發現滑坡災害征兆,為相關部門提供預警信息,采取有效應對措施,減少人員傷亡和財產損失的有效手段。


案例:滑坡遷移監測




滑坡原因

加利福尼亞州的沃森維爾(Watsonville,California)綠谷路(Green Valley Road)建于 20 世紀 60 年代。位于更新世Aromas地層形成的砂質和粘土質的填土路堤上。原始地面向東傾斜。

由于在施工過程中挖掘了一部分路堤底部,在一天之內,上方路面就出現了裂縫。很明顯,幾天之內邊坡將向東下滑。滑坡幾何形狀通過以下步驟建立的:1)對道路中滑坡陡崖的視覺觀察;2) 滑坡坡腳的位置;3) 包含滑動面土石特性的芯樣的分析。

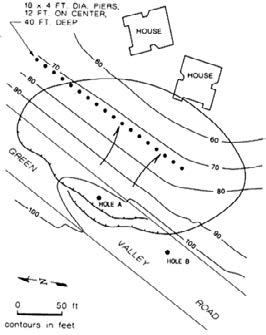

綠谷路滑坡整體示意圖

項目情況

該項目使用了鉆孔測斜儀A906 Little Dipper型,監測的三個目標是:

確定不穩定地面的上坡范圍,并確保早期發現滑坡的源頭遷移;

提供加速滑動的預警信息;

為判斷滑坡修復效果建立定量依據。



在對滑坡進行地表測繪后,在道路上的兩個鉆孔中安裝了三個鉆孔測斜儀(圖 1)。在滑坡體上鉆了一個孔;將測斜儀 A2 安裝在滑動面下方,然后將測斜儀A1放置在滑動體內。將測斜儀B安裝在穩定地面的第二個鉆孔中,距離活動滑動體以南20英尺。圖1和圖2顯示了近似的滑動幾何形狀和儀器位置。

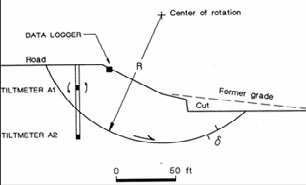

綠谷路滑坡理想斷面示意圖


三個測斜儀連接到一個連續記錄和電池供電的數據記錄器,以獲得幾個月內地面行為的不間斷記錄?,F(xiàn)場技術人員每?jī)芍軝z索一次數據,并將其繪制在PC上進行審查和分析。

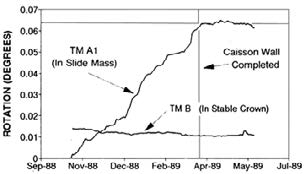

圖3顯示了從測斜儀A1和B收集的Y方向傾斜數據(垂直于綠谷路的旋轉)圖?;麦w中的測斜儀A1檢測到最大的移動。3月,當現澆鋼筋混凝土沉箱墻(圖 1)完成時,測斜儀A1的Y方向圖顯示了連續旋轉,運動在這個時候基本上停止了,這證明了修復的有效性。1月初的加速運動等效于一段時間的強降雨過程。


綠谷路滑坡,傾斜數據圖


案例:水庫邊坡監測

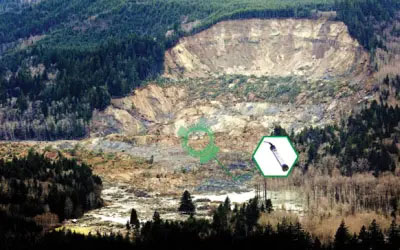

山體滑坡

加利福尼亞州McKay’s Point水庫上方路基出現裂縫表明水庫東南岸上方的斜坡上存在一個大型且活躍的滑坡。北加州電力公司隨后的調查和監測顯示,滑坡高480英尺,寬450英尺,有兩個不同的剪切面,估計總體積為450000立方碼(約34.4萬立方米)。

滑坡監測工作包括安裝鉆孔測斜儀,但隨著深度滑動的進行,損壞的測斜儀套管阻礙了某些位置的測量。


項目情況

考慮到手動采集測斜儀數據所需的時間和精力,以及損壞的套管阻礙了許多套管在剪切面下方進行有效的測斜儀采集的問題,因此,在現有套管中安裝了A906 Little Dipper原位測斜儀。21個Little Dipper測斜儀連接到一個自動數據采集系統,以實現測斜儀狀態的自動監測。該系統為客戶自動提供連續的地下位移信息。

參考大量的場地?cái)?shù)據及歷史監測數據,通過組合多點和多間隔的Little Dipper測斜儀,最終21個Little Dipper原位測斜儀被安裝在五個外殼中,測量五個不同套管中的臨界運動,并成功連接到一個自動監測系統。盡管由于損壞的外殼阻礙了一些較深儀器的安裝,儀器安裝不太理想,但系統數據與其他數據站點信息的相關性很好。在沒有導向翅片的情況下安裝的較深儀器的響應非常明顯,即使這些傳感器與套管壁沒有正連接。這延長了這些套管的使用壽命,并允許對這一關鍵區域進行安全的遠程監控。


案例:CSO項目施工監測

項目情況

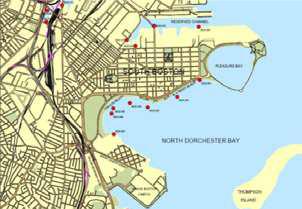

北多切斯特灣聯合污水溢流(North Dorchester Bay Combined Sewage Overflow,CSO)蓄水隧道耗資2.5億美元,計劃在南波士頓修建一條直徑17英尺、長2.1英里的軟土隧道。該項目旨在消除下水道溢流和向南波士頓海灘排放的雨水。目標是保護游泳海灘、貝殼漁場和其他敏感水域免受暴雨溢流的影響。

工程包括在Massport的Conley碼頭隧道的下游端修建一個采礦豎井;位于海灣博覽會中心附近隧道上游端的設備拆除井;現有CSO排水口的六個中間排水井;CSO和雨水分流和控制結構;以及相關的淺管道和公用事業管道。由于淺層軟土覆蓋層的存在,需要設計和部署一個全面、自動化且基于網絡的巖土工程監測系統。



監測系統

由于許多住宅和歷史建筑位于隧道項目沿線,需要注意確保它們不受施工活動的影響。設計師實施了一項巖土工程和結構監測方案,該方案包括傳統的測量?jī)x器,以及現代最先進的儀器,包括:


  • 隧道掘進機(Tunnel Boring Machine,TBM)數據監測:實時監測了近500個傳感器。來自關鍵傳感器的數據包括表面壓力、灌漿體積和淤泥體積;每3秒在網上更新一次。
  • 地表沉降監測:振弦式多點鉆孔伸長計三個一組,一個直接位于隧道頂部上方,兩個分別位于隧道中心線右側20英尺和左側20英尺處。
  • 906型現場測斜儀部署在發射坑和接收井,以監測泥漿墻板的橫向運動。
  • 使用位于隧道頂部的振弦式孔隙水壓力計沿隧道定線測量孔隙水壓力。
  • 使用基于網絡的數據采集程序?qū)λ袃x器進行。



監測結果

北多切斯特灣CSO項目取得了前所未有的成功。施工方使用輪班制,以每天超過100英尺的速度駕駛TBM。自動化巖土工程儀器系統是該項目成功的關鍵因素。通過使用基于網絡的程序,施工方、工程師和業主能夠24小時持續關注項目,從而 最大限度地減少因溝通失誤而造成的停機時間。

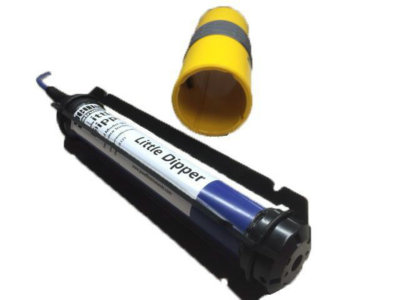

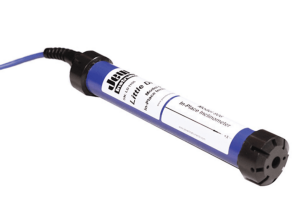

A906型小北斗(Little Dipper)是一款高精度、低成本的固定測斜儀(IPI,原位測斜儀),用于監測斜坡、擋土墻、堤壩/路堤、地面沉陷/沉降等。A906安裝在標準的測斜管中,也可以直接灌漿或埋入到位。A906型IPI的額定耐水壓為72 psi(約0.5 MPa,50.6米水柱)。其輸出為±2.5 VDC電壓信號,因此可以很容易連接到任何一款電壓輸入的數據記錄儀。A906有兩種配置,分別適用于垂直和水平鉆孔。標配有3米長的電纜(在訂單請指定額外的電纜長度)。
