一、概述
吉林建筑大學測繪與勘查工程學院成立于 2009 年 3 月 29 日。新組建的測繪與勘查工程學院是由原交通科學與工程學院中的測繪學科與巖土工程學科等專業組成。目前，學院現有教職工 33 人， 其中教授 3 人，副教授（高級實驗師） 3 人，講師（實驗師） 14 人。其中碩士學位擁有者 20 人，博士學位擁有者及博士生 10 人，擁有研究生學歷的教師占專任教師總數 90% 。
GDS公司生產的ELDyn 標準型動態三軸試驗系統是一套基本的、低成本的動態三軸試驗系統，屬于商業型動三軸儀，可以滿足室內巖土試驗檢測低成本、基本的動態三軸試驗要求。基本型動三軸儀ELDyn可以提供在荷載控制或位移控制條件下對試樣進行循環加載，同時測量對試樣孔壓的影響。
ELDyn動三軸試驗系統是基于GDS超過15年的設計，制造，控制和支持電機動力系統經驗的基礎上研發的。除了動態三軸試驗外，該動三軸測試系統也可以進行傳統的三軸試驗例如不排水不固結試驗（UU），固結不排水試驗(CU)，固結排水試驗(CD)以及更高級的試驗例如應力路徑、K0固結和彈性模量試驗等。
二、產品特點
ELDyn標準型動態三軸試驗系統特點：
● 強震測試/動強度/動態模量/阻尼比等土體動態指標測試
● 采用動態伺服電機從橫梁上方加載
● 兼容所有靜三軸測試系統的測試功能
● 市面性價比較好的進口動三軸測試產品
● 適合于商業實驗室以及基本的科研使用要求
三、技術規格
ELDyn商業型動態三軸試驗系統技術參數：
最大測試頻率：5Hz
● 最小測試頻率：靜態，比如小于0.001Hz
● 高精度的動態電機伺服作動器。
● 可以使用標準三軸壓力室（升級到動態的密封元件和軸承）。
● 可選的試樣尺寸（取決于選擇的壓力室）：
Φ38 x 76mm (或者 Φ39.1 x 80mm)
Φ50 x 100mm
Φ70 x 140mm (或者 Φ61.8 x 123.6mm
Φ100 x 200mm (或者 Φ101 x 202)mm
Φ150 x 300mm
● 16-比特的動態數據采集
● 16-比特的動態驅動控制通道
● 圍壓可達到2MPa (取決于壓力室的選擇)
● 很小的室內占地空間
● 不需要液源裝置(ELDyn適用于 ASTM D3999和ASTM D5311標準）
四、案例分享

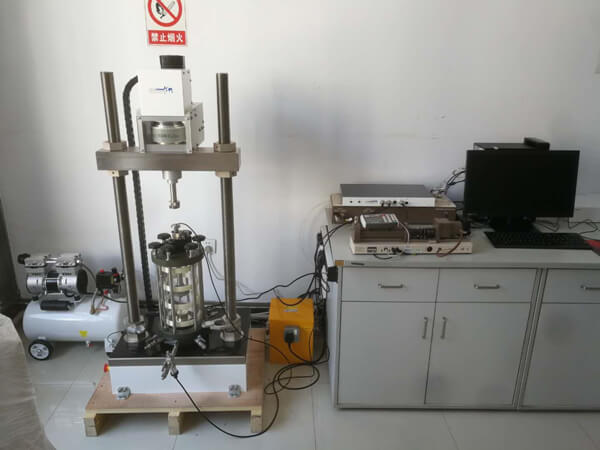

吉林建筑大學2019年引進該設備，客戶對設備運行滿意。
