一、概述
吉林建筑大學土木工程學院是1956年學校建立伊始就設立的教學單位之一，始稱建筑工程系，2001年更名為土木工程系，2006年4月更名為土木工程學院。經過六十多年的建設和發展，已從單一的工業與民用建筑專業，發展成為土木工程、工程力學、機械工程、城市地下空間工程四個本科專業，擁有土木工程一級學科碩士學位授權、建筑與土木工程領域工程碩士學位授權。學院設有土木工程和機械與力學二個系，土木工程實驗中心和力學與工程訓練中心二個實驗中心。土木工程專業于2006年和2011年兩次通過全國土木工程專業教育評估。結構工程學科2003年被評為吉林省重點建設學科，2006年被評為吉林省重點學科，土木工程一級學科2011年被評為吉林省“十二五”優勢特色重點學科。土木工程專業2007年被評為吉林省首批特色專業建設點，2011年被評為吉林省“十二五”特色專業，土木工程專業教學團隊和結構工程課程群團隊分別于2011年和2016年被評為吉林省優秀教學團隊，土木工程“三實”人才培養模式創新實驗區于2012年10月正式獲得吉林省教育廳批準立項。2014年土木工程專業被批準為第一批吉林省高等學校品牌專業建設點，2015年獲批吉林省高等學校卓越工程師教育培養計劃試點專業。2013年吉林省結構與抗震工程技術研究中心被批準為省級工程研究中心，2014年被評為吉林省首批“重中之重”建設學科。

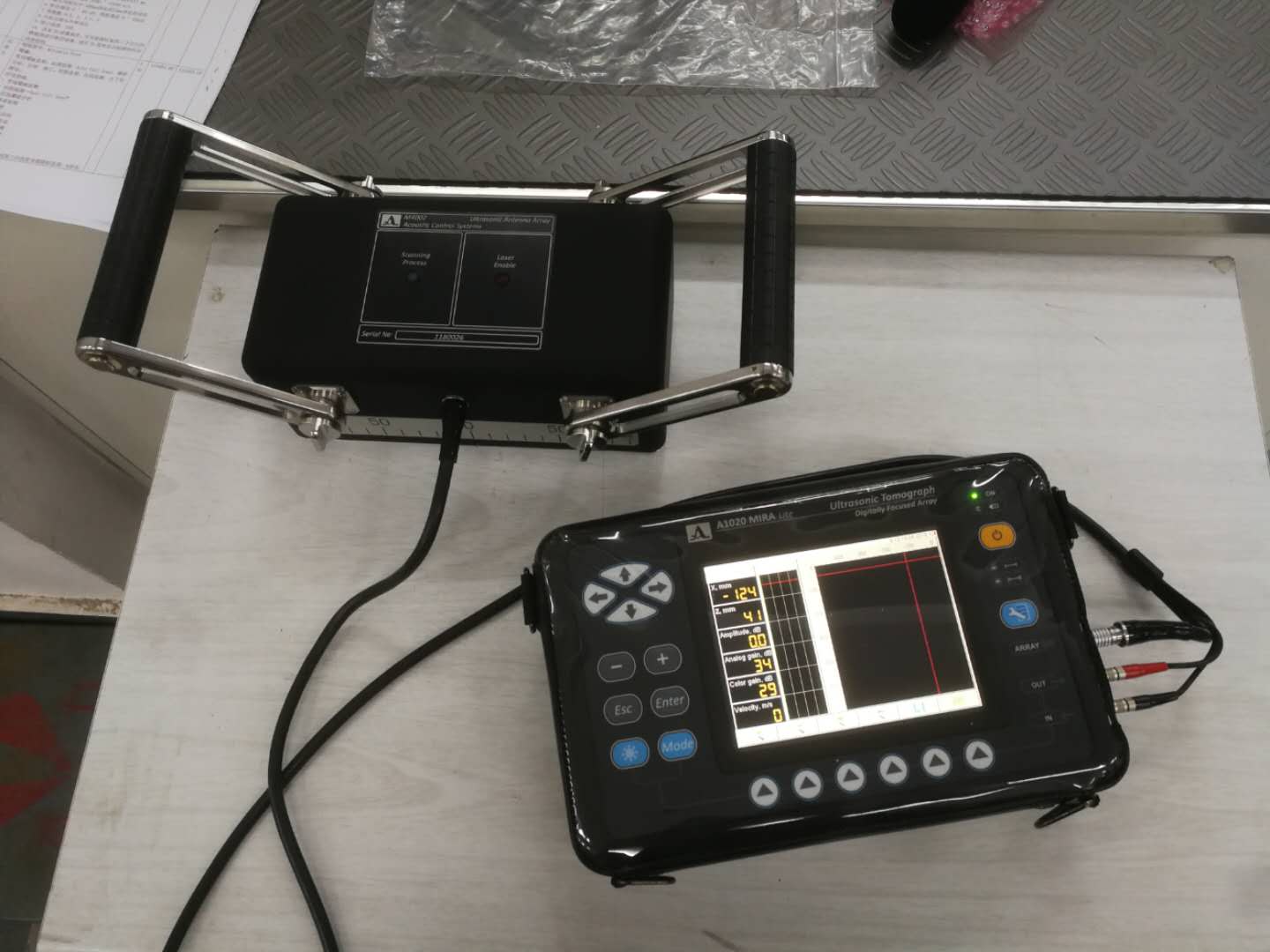

A1020 MIRA Lite超聲波成像儀是一款可三維顯示混凝土體內部缺陷的設備。作為一款手持分體式超聲波成像儀，專為混凝土內部結構成像而設計，僅需單邊接觸構件表面，即可清晰成像。A1020 MIRA Lite可完全自主地對采集的數據進行層析成像處理。測量單元包含一個天線矩陣和一臺控制器，由32個（8排，每排4個）低頻寬帶換能器組成，以干點接觸方式發射剪切波。換能器探頭覆有耐磨陶瓷，可以在粗糙表面長期工作。每個換能器配備有獨立的彈簧懸架，如此可以在不平整的表面上進行檢測。天線主頻為50kHz。
二、產品特點
● 單邊接觸結構體，可以對結構內部進行成像
● 最小反射尺寸：400mm深處的20mm直徑的球體
● 高效——每次點測僅耗時數秒鐘
● 易上手，使用簡單
● 輕便防震的塑料外殼
● 干點聲學接觸——檢測時無需使用耦合劑，不需要對測試表面進行特殊處理
● 天線陣列可適應不平整表面
● 耐磨處理的換能器探頭
● 對不同的缺陷具有高度的測量準確度和儀器靈敏度
● 自動計算超聲剪切波在測試體中的傳播速度
● 系統自帶內存以存儲數據，使用外部電腦可以B-、C-、D-Scans的切片方式對內部結構作3D成像
三、技術規格
1.混凝土檢測:最大厚度800 mm
2.鋼筋混凝土檢測:最大厚度400 mm
3.最大精度（X-厚度）:±（0.05X+10）mm
4.速度設置范圍:1000 ~ 10000 m/s
5.最小反射尺寸:400mm深處的20mm直徑的球體
6.彩色增益:0 ~ 60 dB，模擬增益:0 ~ 100dB
7.周期數:0.5、1、1.5、2
8.主機與探頭分體設計
9.接口類型: USB
10. 具有3D成像軟件，可對被測對象的三個方向的橫截面進行斷層成像，或以3D圖形顯示被測物體的內部結構
四、案例分享
吉林建筑大學土木學院客戶2019年采購該設備，今后將運用該設備到混凝土厚度測量， 探測灌漿孔道中的空洞，分層檢測，探測混凝土構件中的空洞和蜂巢，探測隧道襯砌或路面下的空洞，鋼筋檢測等。
