歐美大地 工程案例
內蒙古大學GDS液壓軸向/徑向加載架(GDSHLF)應用案例分析
發布時間：2021-09-24 瀏覽次數：755 來源：歐美大地


一、產品介紹：

GDS液壓軸向/徑向加載架(GDSHLF)是一套耐用的荷載架和壓力機系統，可以和圍壓（徑向壓力）同步地施加動態應力路徑的性能。許多可選的高級傳感器可以增加到標準系統中來測量局部軸向應變和中平面孔子壓力。
GDSHLF壓力機 10Hz / 20, 40, 60, 100 或者 250kN 動態三軸測試系統包括一個20, 40, 60, 100 或者 250kN荷載容量和+/-50mm沖擊量程的動態荷載架。荷載架包括一個位于底座上的動態壓力作動器。
為了施加動態應力路徑的高級性能，軸向力/位移可以和圍壓（徑向壓力）同步。系統也可以進行動態試驗和準靜態（低速/蠕變）試驗。
這些和GDSLAB控制和數據采集軟件，GDS數字壓力控制器以及GDS數據采集系統相結合的顯著特征提供了在傳統和高級PC機控制的土和巖石的三軸測試的無限可能。

二、GDSHLF液壓軸向/徑向加載架技術規范:
● 荷載范圍: 20kN (2ton), 40kN (4ton), 60kN (6ton), 100kN (10ton) and 250kN (25ton).根據需要可自定義范圍
● 軸向力精度 = <0.1% 的荷載傳感器量程 (也就是，對于10kN的荷載傳感器為 1N )
● 軸向力分辨率 = 16 bit (也就是 <0.4N 對于 10kN 的荷載傳感器, <1.5N 對于 40kN 荷載傳感器)
● 位移范圍: 100mm
● 位移分辨率: <2微米
● 位移精度: 0.05% 的滿量程
● 控制數據點 = 10,000 pts/sec
● 最大保存數據點 = 100 pts/cycle
● 數據采集 = 8 或 16 通道, 16bit
● 控制模塊 = 綜合了每個獨立的作動器控制單元（剪切或軸向）的閉環控制反饋系統。
● 重量: 大約 800 到 2000kgf (取決于模型)
GDSHLF液壓軸向/徑向加載架系統優勢:
● GDS荷載架穩定，原來設置用于巖石試驗，剪切試樣時間隙可達到最?。ㄆ渌暮奢d架在這個關鍵點處理不好，由于加載框架在高荷載下具有延展性）
● 兼容成熟的GDSLAB控制、采集數據和報告軟件，提供與所有土工試驗測試一致的用戶界面
● GDS擁有極佳的用戶支持口碑 (請參看 www.gdsinstruments.com的用戶評價)

GDSHLF 液壓軸向/徑向加載架是軸向荷載范圍可實現從20KN到100KN或者按使用者需求定制，軸向頻率和徑向頻率最大可達到10Hz。

三、實際應用案例：
客戶研究?jī)鋈谘h(huán)對土體的影響。

系統全貌：

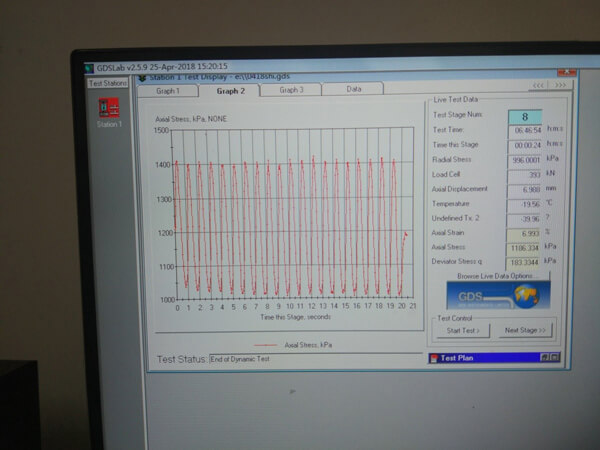

動態加載結果：

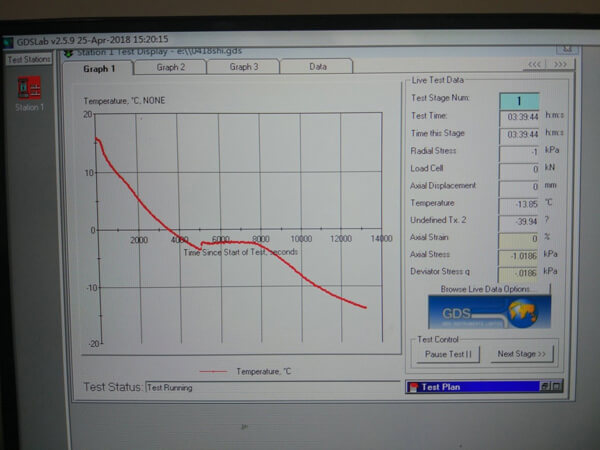

降溫曲線：
