TIP熱法樁身完整性測試設備應用案例和數據分析（二）

熱法樁身完整性測試（TIP）是通過測溫電纜與數據采集盒（TAPs）來完成的。TIP測試系統由美國PDI公司與FGE聯合生產，通過埋設于混凝土內部的測溫電纜，測試并記錄混凝土凝固過程中的溫度。

測溫電纜由一系列測溫傳感器組成，通常每間隔30cm（1英尺）布置一根。對于該樁，安裝了4根，長度與鋼筋籠長度相同，在鋼筋籠下放之前完成綁扎。鋼筋籠下到指定深度后，在每根電纜上連接采集盒，在澆筑混凝土之前即開始數據采集。

在混凝土凝固過程中，水泥水化產生熱量，使得樁身內部溫度升高。每隔15分鐘，TAP數據采集盒會自動記錄電纜上每個傳感器測量的溫度值，生成溫度沿深度方向的曲線。當溫度達到峰值后，將TAP連接到TIP主機，下載測試數據以便進行進一步分析。

TIP測試數據可以用來分析評價混凝土質量以及鋼筋籠的位置。測溫電纜沿深度方向的溫度平均值與整體混凝土澆筑量直接相關。通過不同深度處的傳感器的溫度的平均值，可以評價墻體的完整性。如果測量的平均溫度沿深度方向是連續一致的，就認為墻體的尺寸與質量是均勻的。如果局部出現溫度值升高，則可懷疑出現擴徑，而如果局部溫度值降低，則懷疑縮頸或混凝土質量有問題。如果截面超過10%出現異常，則可在多根電纜的同一深度位置看到信號異常。因?yàn)橥寥篮湍酀{不會發熱，所以如果出現夾泥等問題，也會出現溫度值降低的現象。

通過單根電纜溫度與所有電纜溫度平均值的差異，可以判斷鋼筋籠的偏位情況。如果電纜溫度偏高，則表明該電纜更接近樁中心，或者靠近擴徑位置；而如果電纜溫度偏低，則表明該電纜接近樁土交界面，或者靠近缺陷。查看徑向?qū)ΨQ的兩根電纜的溫度，如果一根電纜溫度高于平均值，而另一根溫度低于平均值，那么可以判斷鋼筋籠發生了偏移。

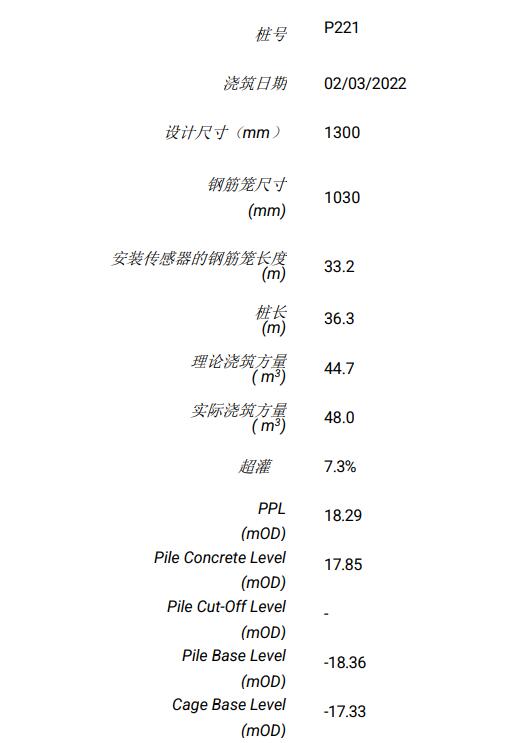

一、樁身信息

二、實測數據

TIP測試結果包括實測溫度-深度曲線。如果測溫度點足夠多，溫度輪廓圖可以完整展示不同時間點，每一個傳感器沿深度方向的溫度。

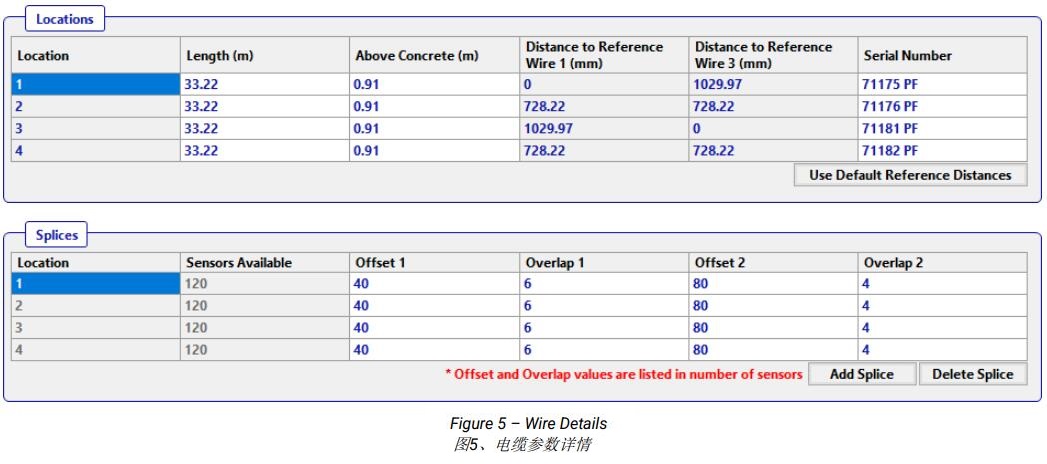

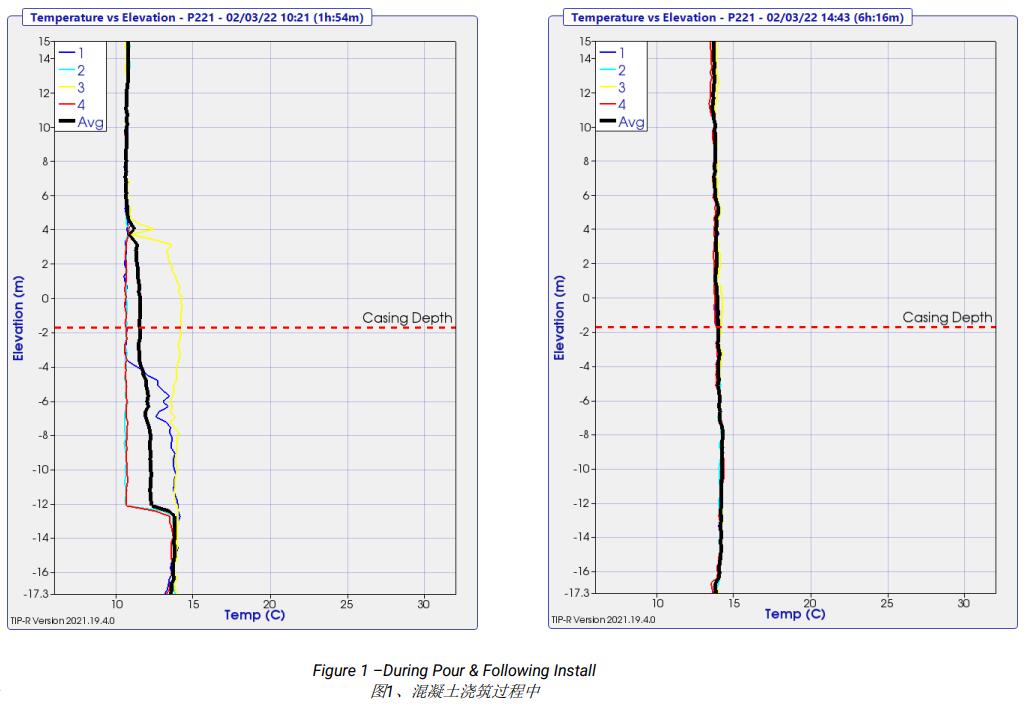

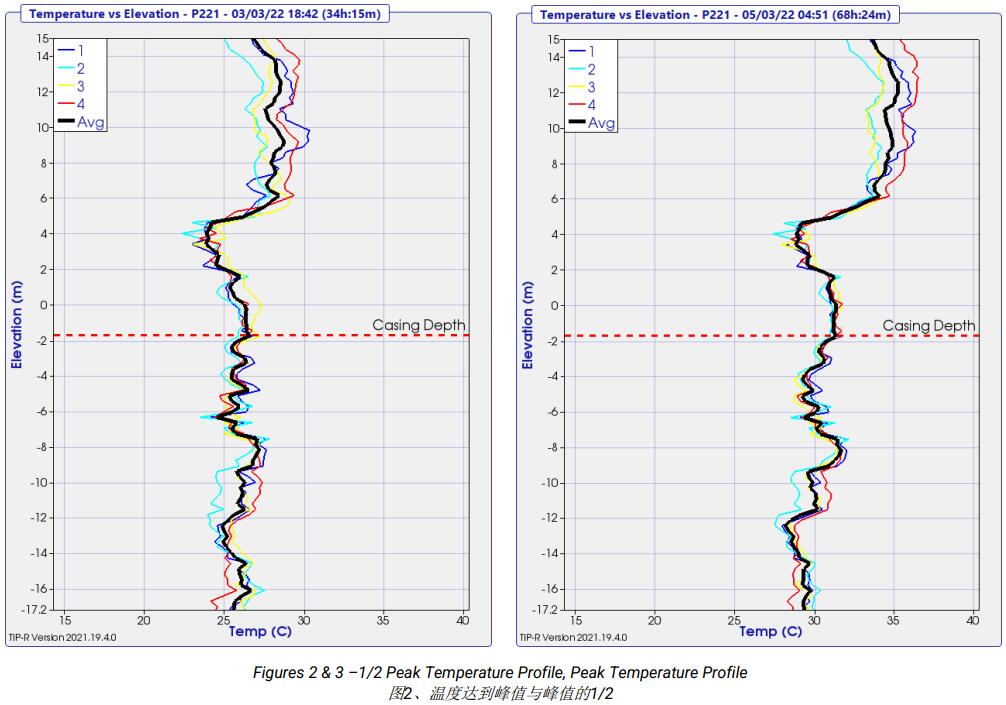

溫度測試結果如圖1-5所示。圖1-3為以下時間點測試的4根電纜的溫度-深度曲線：安裝后第一次測試（圖1），峰值溫度一半時間（圖2），峰值溫度（圖3）。

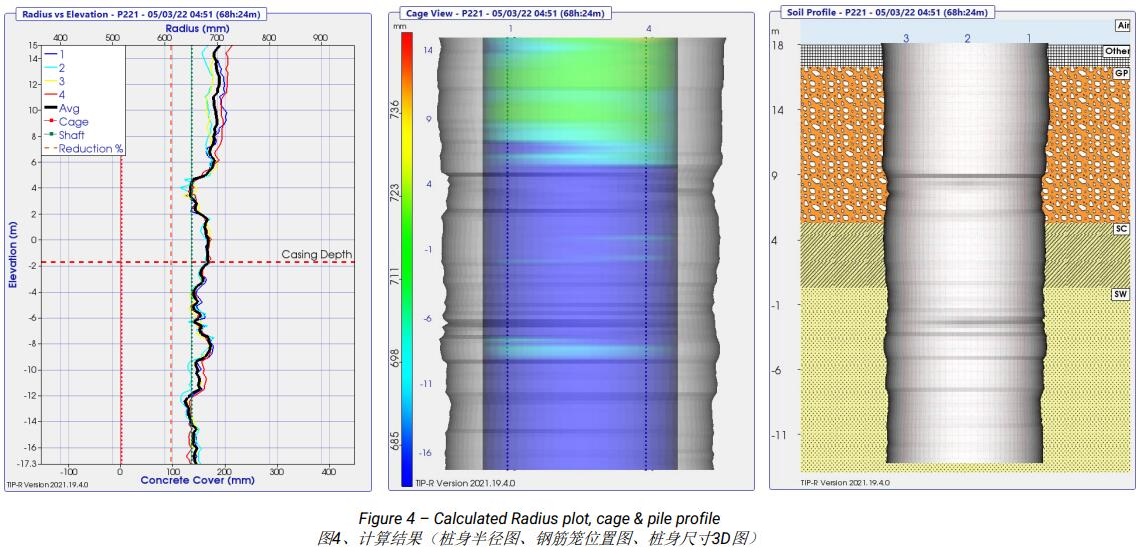

圖4為專業分析軟件TIP-reporter根據實測溫度變化數據計算出來的樁身半徑、鋼筋籠位置延深度的分布圖以及樁身尺寸3D模型圖。

通常，分析的時刻為溫度達到峰值與峰值一般的時間點，該項目為澆筑后的48小時。

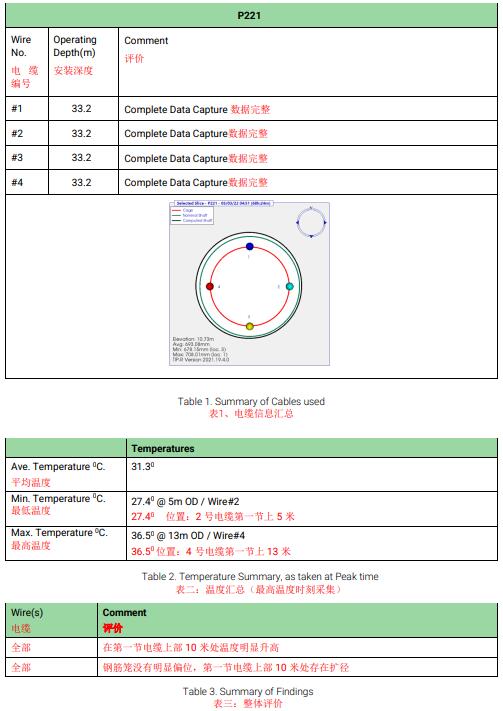

三、數據解析

查看溫度VS深度的關系曲線，整個樁身溫度沒有突降點，說明樁身沒有明顯的變化，沒發生明顯的異常，完整性良好。
