薩哈林島位于俄羅斯遠東地區，是一個較大的狹長島嶼，從北到南綿延900多公里。據了解，島內發生地震災害的可能性高，具有高度的不確定性。

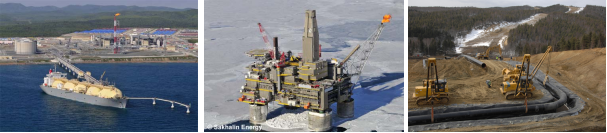

薩哈林能源投資公司（SEIC）是薩哈林II期項目的運營商，該公司與俄羅斯聯邦達成生產共享協議。薩哈林II期是綜合性的石油和天然氣項目，包括3個海洋石油生產平臺，300公里的近海和超過800公里的陸上石油和天然氣管道，陸上加工設施，一個石油出口碼頭以及俄羅斯的首個液化天然氣電站的建設。
SEIC致力成為整個亞太地區新的能源供應商，他們在受地震活動影響的地區，執行成功的投資保護戰略，所以他們尋找和管道路線有關的綜合解決方案，以安全地將能源交付給確定的客戶群。這些解決方案并不局限于地震災害直接影響的安全監控，也包括地震間接的影響，如滑坡、雪崩、泥石流、塌陷等等。
如果不通過確定的斷層地區，沿著薩哈林島的陸上管道鋪設方案就不可能實現，在斷層地區需要對較厚壁管的管道進行額外的保護，并且采用特殊的溝道外形，作為破壞性地震事件中的一項額外安全措施，使得管道加上隔斷閥在大部分?jǐn)鄬咏诲e的任意一端都可以移動。近海的管道則沒有穿越任何地質活斷層。
除了這些建筑上的安全措施，SEIC建設了全面監測和管理的基礎結構系統，管道運行管理系統（POMS）具備先進的監測能力，可遠程操控隔斷閥，裝有數據收集和解釋組件，可以實現對任何潛在損害的快速且恰當?shù)捻憫?yīng)。

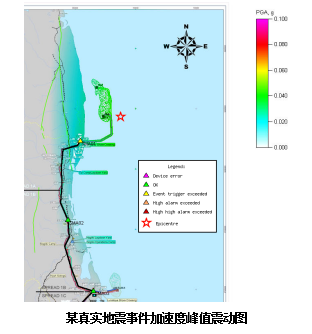

GeoSIG提供了地震監測和快速響應系統，一旦發生地震，會測量本地加速度，生成詳細的震動圖，并將加速度和設備的設計限值進行比較，隨后進行報警。所提供的儀器由多個現場臺站組成，在臺站安裝有孔中用加速度計和智能的地震記錄儀，以及相關的設計用于惡劣環境條件下工作的外圍設備。另外系統中央機柜提供硬件和特別的軟件，可以對SEIC內本地和遠程的系統進行配置、操作，并使得這些系統連接配合運行。GeoSIG震動圖應用軟件根據客戶的要求進行擴展開發，以滿足SEIC的特別要求，這里包括一個基于Web的在線交互式界面。
利用GeoSIG系統，SEIC可以非?？焖俚胤治龅卣鸬挠绊?，并確定是否繼續運行是否安全，或者他們不得不關閉進行檢查。它也將大大有助于SEIC估計檢查努力和可能的應急響應應該集中在哪里。如果管道被2米厚的積雪覆蓋，其潛在的滲漏位置可能很難被發現。
|
項目方案
|
類型
|
產品型號
|
|
13×加速度計
|
孔中三向力平衡加速度計
|
AC-43-DH
|
|
13×記錄儀
|
強震記錄儀/測試系統
|
GMS-18
|
|
13×外部單元
|
授時模塊附件
|
GMS-GPS
DH-TUBE等
|
|
1×數據采集和處理中心
|
電子機柜
計算機
軟件
|
RACK-1
計算機
GeoDAS，震動圖軟件
|
簡要地對系統運行的拓?fù)浣Y(jié)構描述如下：
1）現場站給出硬件有線報警到POMS。報警設在強地震等級（SLE）的25％或75％，并且一旦有超過25％或75％SLE的強震動，將立即警告管道操作人員?，F(xiàn)場站點也通過已有的處理控制系統連接到中心地震網絡處理器。
2）通過SEIC intranet內部網震動圖可提供給所有SEIC員工。管道支持人員和測繪工程師都可以分析地震的信息，并建議如何應對。
3）所有SEIC員工還可以使用OSIsoft公司的Processbook工具看到每一個站點的三方向信號，這些信號以圖形格式顯示在島嶼地圖上。
4）SEIC測繪工程師會下載校準后的震動圖，并從震動圖應用軟件中估計地面運動，然后把它疊加到顯示所有地質災害（滑坡，斷層錯動等）的島嶼地圖上。他們將對這些數據進行聯合分析，生成調查計劃，確定地質災害是否已經改變了他們的狀態。
