西南交通大學引進的大型雙向動態環剪試驗系統已完成培訓并順利投入使用。
高速動態環剪是一種用于巖土力學研究的實驗設備，主要用于模擬和研究土體在不同應力條件下的剪切特性。它可以模擬自然界中的各種復雜條件，如地震、滑坡、波浪沖擊等，幫助工程師和研究人員更好地理解土體的動力特性及其在極端條件下的表現。

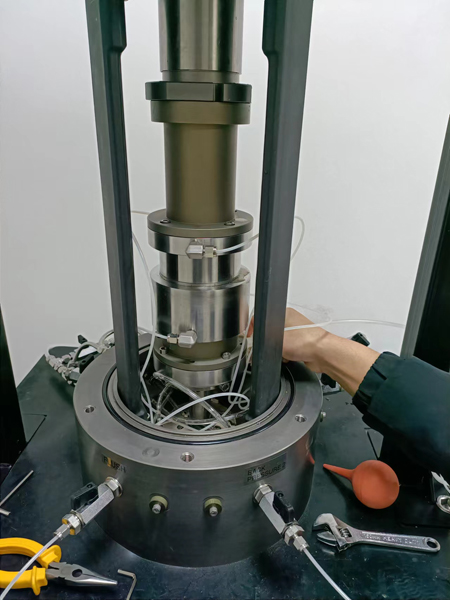

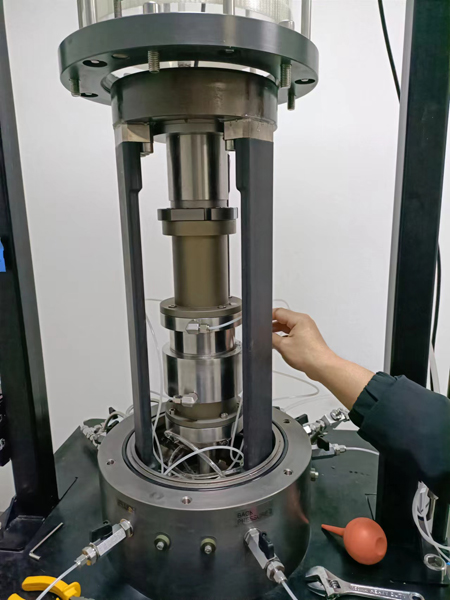

高速動態環剪裝置
高速動態環剪裝置
大型雙向動態環剪試驗系統 選型
|
|
|
|
|
5Hz/20kN/200Nm/2MPa
5Hz/10kN/100Nm/2MPa
其他可定制
|
|
|
|
大型雙向動態環剪試驗系統的 應用場景
地震工程：模擬地震作用下土壤或巖石的動態響應，評估地基穩定性和結構的抗震性能。
滑坡與斜坡穩定性分析：研究斜坡土體在動態加載條件下的穩定性，以預測和防止滑坡災害。
海岸和海洋工程：模擬波浪沖擊和潮汐作用下的土壤剪切行為，幫助設計海堤、港口和海上平臺的基礎。
交通基礎設施：評估道路、機場跑道和鐵路軌道的土基在動態荷載（如交通和列車經過）下的性能。
礦山和隧道工程：分析地下工程施工過程中可能引起的地質動力效應，確保工程的安全。

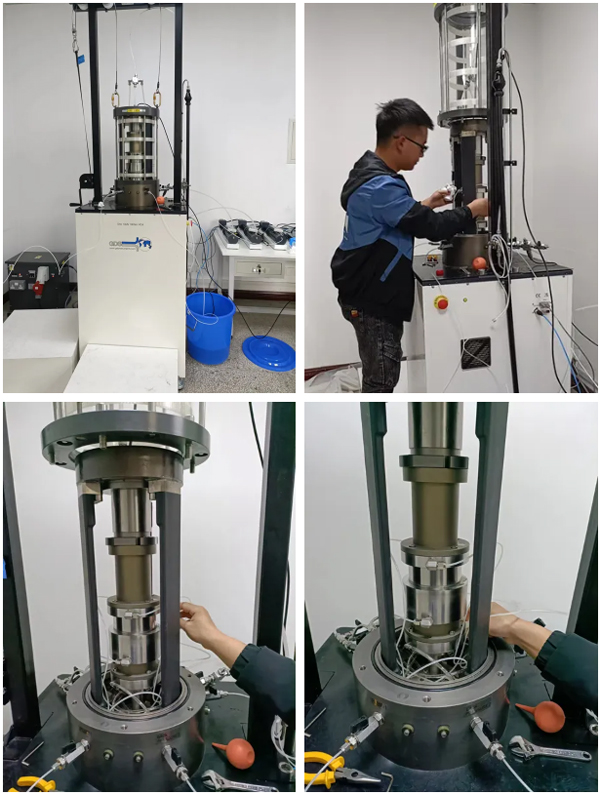

大型雙向動態環剪試驗系統操作培訓
大型雙向動態環剪試驗系統操作培訓
大型雙向動態環剪試驗系統操作培訓準備及操作
動態環剪在滑坡研究中的特點
剪切強度與應力路徑關系的研究
高速動態環剪可以施加不同的應力路徑，包括靜態和動態剪切應力，模擬復雜的應力歷史條件下的土壤行為。這對于理解滑坡發生時的剪切強度變化至關重要。在滑坡誘發過程中，土體可能經歷一系列的應力積累、應力釋放和重新分布。高速動態環剪設備通過模擬這些應力路徑，可以幫助確定不同條件下土壤的剩余強度和穩定性，為預測滑坡的發生提供理論基礎。
在滑坡的形成過程中，高壓不排水條件是一個常見的工況，尤其是在降雨或地震作用下。高速動態環剪能夠在不排水條件下施加動態剪切力，觀察孔隙水壓力的變化以及液化現象的發生。這些數據有助于理解土壤顆粒間的作用力如何通過孔隙水壓力的變化而改變，并導致剪切強度的降低，最終引發滑坡。這樣的研究對于斜坡失穩和滑坡機制的認識提供了重要的理論支持。
滑坡的發生往往伴隨著土壤內部滑動面的形成和擴展。高速動態環剪通過模擬實際條件下的動態剪切作用，可以觀察土壤顆粒在剪切應力作用下如何重新排列，從而形成滑動面。這種滑動面在受力過程中會經歷從萌生到擴展再到貫通的過程。通過實驗數據分析，可以了解滑動面在各種應力條件下的演化機理，揭示滑坡形成的臨界條件和觸發機制。
滑坡過程中土體的剛度和動力響應特性對于預測其穩定性至關重要。高速動態環剪設備能夠在模擬地震或其他動態荷載時，測量土體的剪切模量、阻尼比和應變率依賴性等動力特性。這些參數直接影響土體在外部動力作用下的變形和破壞行為，通過實驗可以建立不同類型土體的動力響應模型，為滑坡的數值模擬和預測提供實驗證據。
滑坡往往是由多種因素共同作用引起的，如降雨、地震、地下水位變化等。高速動態環剪設備允許在實驗室條件下模擬這些因素的綜合作用。例如，通過預先飽和土樣以模擬降雨，然后施加動態剪切來模擬地震，可以研究多因素耦合下土壤的剪切響應。這種綜合性實驗有助于理解自然環境中滑坡的復雜觸發機制，從而為滑坡災害的預測和預防提供全面的理論依據。

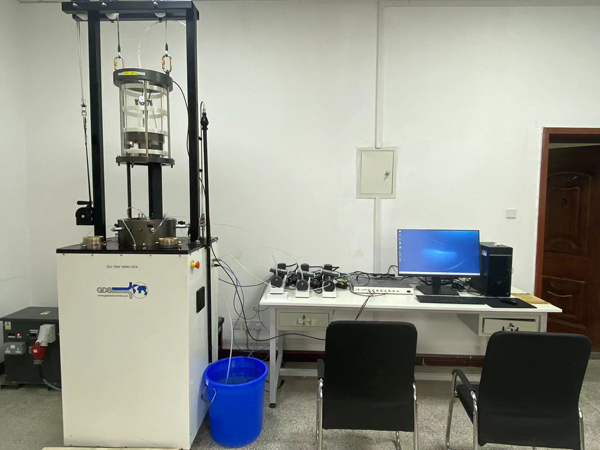

西南交通大學大型雙向動態環剪試驗系統

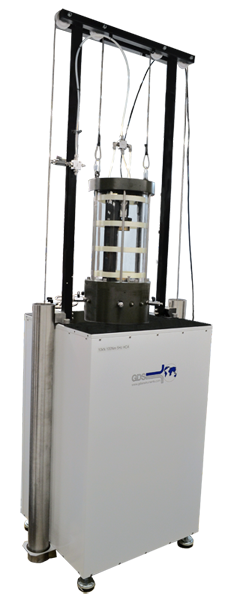

大型雙向動態環剪試驗系統可以很容易升級為空心圓柱扭剪試驗系統
GDS空心圓柱扭剪試驗系統（GDSHCA）允許將旋轉位移和扭矩應用于空心圓柱體土壤樣品。利用這種裝置，可以控制三個主應力的大小和方向。例如，可以對以下內容進行研究:
? 土的各向異性.
? 主應力旋轉的影響
? 中主應力旋轉影響
GDSHCA通過特別設計成能夠測試非常小的軸向應變 (最小 0.00004%)。空心圓柱系統（GDSHCA）可以完成一系列的應力路徑試驗。加載系統由計算機控制，應變直接在試樣上測量。這些應變也可以伺服控制?？梢栽谝韵略囼?yàn)條件下研究:
? 平面應變.
? 簡單剪切
? 軸向和旋轉的非常小的剪切應變
空心圓柱扭剪試驗系統 用途及應用
空心圓柱扭剪儀是一種用于土木建筑工程、水利工程及地球科學領域的物理性能測試儀器。它主要用于測試土體在復雜應力狀態及動力荷載下的靜動力特性，包括土體的扭剪強度、變形特性以及在不同應力路徑下的響應等。通過模擬實際工程中的波浪、交通、地震等荷載引起的主應力軸旋轉，空心圓柱扭剪儀能夠提供關于土體行為的重要數據，為工程設計和施工提供科學依據。
空心圓柱扭剪儀的應用范圍廣泛，包括但不限于以下幾個方面：
土體靜動力特性研究：通過施加不同的扭剪力和軸向力，研究土體在靜力和動力作用下的變形、強度和破壞特性。
工程地質勘察：在地質勘察中，利用空心圓柱扭剪儀測試不同土層的物理力學性質，為工程設計和施工提供基礎數據。
巖土工程研究：在巖土工程領域，空心圓柱扭剪儀可用于模擬地基處理、邊坡穩定、隧道開挖等工程問題中的土體行為。
地震工程研究：通過模擬地震荷載，研究土體在地震作用下的動力響應和破壞機制，為抗震設計和減震措施提供理論依據。
