自動三軸試驗系統GDSTAS是英國GDS公司生產的比較經濟的一款靜三軸儀，國內一般稱之為應變控制三軸儀。

GDSTAS自動三軸儀是壓力架型的三軸試驗系統，可以滿足用戶的技術要求和預算。采用GDS壓力架、三軸壓力室、壓力系統和GDSLAB軟件，可以配置成一套商業用的性價比高的從土到巖石的設備。

采用GDSLAB軟件模塊，自動靜三軸試驗系統（GDSTAS)可以在計算機下運行諸如應力路徑、低頻循環加載和K0試驗。GDS自動三軸試驗系統GDSTAS，可以用來完成符合國際標準的三軸試驗和數據采集、以及生成符合國家標準的報表。是一款性性價比高、經濟型的室內巖土試驗室靜態三軸試驗系統和三軸試驗機。應變控制三軸儀系統GDSTAS由運行MS Windows?和GDSLAB軟件的計算機控制。

操作者從菜單（例如U-U，C-U，多級，應力路徑等）中選擇試驗類型，然后輸入圍壓，反壓，試驗速率和試驗終止條件等試驗參數。為了校正，所有電子測量都可以用機械表驗證。系統自動處理儲存在文件中的所有數據。在窗口中實時顯示3個圖形和1個數據窗。該系統可以通宵工作，也可在周末和節假日工作。通過計算機直接控制圍壓、反壓和試驗速率。采集這些數據并直接傳輸?shù)接?jì)算機中，也可采集軸向位移，軸向荷載，孔壓和體積變化值。當然，試驗中可以很容易地設定傳感器和采集數據。

自動三軸儀,全自動三軸儀器,應變控制三軸儀器設備,巖土三軸儀,自動三軸儀多少錢,自動三軸試驗系統GDSTAS

應變控制三軸儀GDSTAS架構：

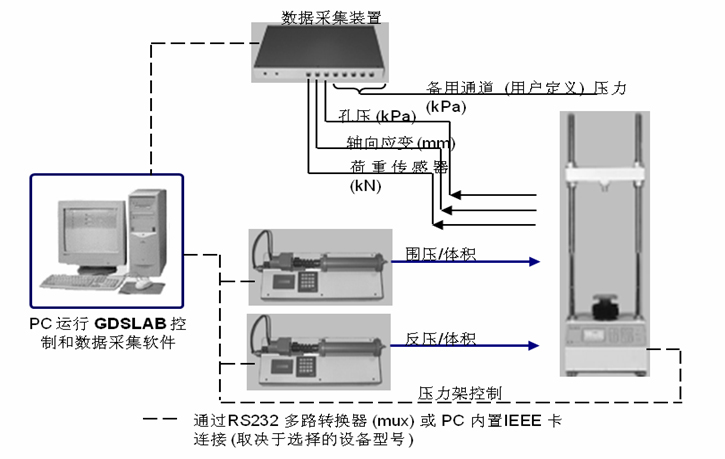

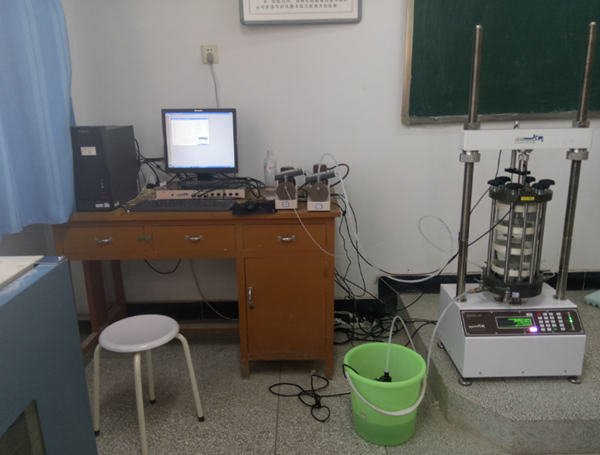

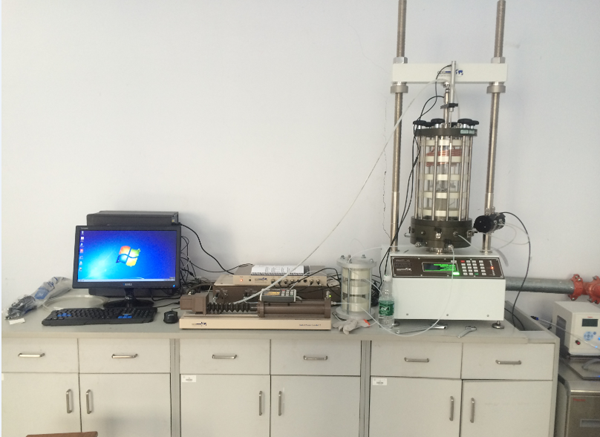

GDS TAS靜三軸系統的基本部件如下圖所示。具體硬件，應該根據試驗和要求來確定。

自動三軸儀,全自動三軸儀器,應變控制三軸儀器設備,巖土三軸儀,自動三軸儀多少錢,自動三軸試驗系統GDSTAS

● 一臺壓力架式主機用來自動控制軸向力的加載

● 一臺壓力體積控制器用來提供圍壓

● 一臺壓力體積控制器用來提供反壓

● 一個8通道數據采集系統

自動三軸儀GDSTAS規格：

（1）可選的荷載量程：10kN/500kN/50kN/750kN/100kN/1000kN/250kN。

（2）圍壓或反壓量程：
500kPa 16MPa
1000kPa 20MPa
2000kPa 32MPa
3000kPa 64Mpa
4000kPa 128MPa
8000kPa 150MPa

（3）三軸壓力室：從:1700kPa到128MPa;尺寸:38mm到300mm

系統配置：

（1）壓力架
10kN, 50kN, 100kN通過串口與計算機相連接來實現速度控制
100kN, 250kN, 500kN, 750kN, 1000kN 通過串口或IEEE口與計算機相連接來控制速度、位置和直接加載

（2）三軸壓力室
可配置GDS低壓標準三軸壓力室、Bishop & Wesley應力路徑三軸壓力室或不銹鋼高壓壓力室，根據試驗需要可選擇不同的壓力范圍，對不同尺寸的試樣進行試驗。

（3）壓力體積控制器

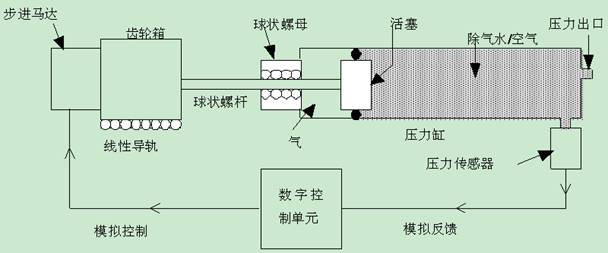

GDS壓力體積控制器是GDS自主研發產品，也是世界上比較先進的產品之一，能夠保證整個試驗過程中壓力保持恒定。該控制器的原理如下：

自動三軸儀,全自動三軸儀器,應變控制三軸儀器設備,巖土三軸儀,自動三軸儀多少錢,自動三軸試驗系統GDSTAS

GDS可提供下述壓力體積控制器：

標準壓力/體積控制器，壓力范圍從1到4 MPa，可以獨立操作控制或者通過計算機自動控制，200 cc的體積容量。

高級壓力/體積控制器(ADVDPC )，壓力量程為2MPa，3MPa, 4MPa, 8MPa, 16MPa, 32MPa, 64MPa 和128MPa?？梢元?dú)立操作控制或者通過計算機自動控制，體積容量為200cc。（ADVDPC 2MPa控制器也有體積容量為1000cc型號選項）

施加反壓的反壓控制器，同時也可以測量試樣樣品的體積變化。

（4）試樣底座和試樣帽
一整套試樣底座和頂帽用于安裝在100mm三軸壓力室內，可用于各種排水和不排水實驗，試樣尺寸為50mm和70mm。

（5）制樣工具包

（6）8通道GDS數據采集系統

（7）孔壓傳感器

（8）GDSLAB控制和數據采集軟件

通過硬件和軟件升級，可完成局部應變測量或彎曲元試驗。GDSTAS 自動三軸試驗系統的詳細配置請?jiān)诒卷撁嫦螺d該產品的詳細介紹資料。

自動三軸試驗系統型號：

按選擇的壓力體積控制器不同，靜三軸試驗系統（GDSTAS)有以下4款型號可供選擇：

● 商業型自動三軸試驗系統（ELTAS）采用1MPa壓力/體積控制器

● 標準自動三軸試驗系統 (STDTAS) 采用 2MPa 標準壓力/體積控制器（STDDPC）

● 高級自動三軸試驗系統 (ADVTAS) 采用2MPa 高級壓力/體積控制器 (ADVDPC)

● 高壓三軸試驗系統 (HPTAS) 采用高壓控制器

自動三軸儀STDTAS具備一定的應力路徑測試功能，但是在試樣接近屈服階段無法得到良好的應力路徑測試結果，所以如果需要完成應力路徑試驗，選擇GDS STDTTS 標準應力路徑三軸試驗系統 更加理想。

GDSTAS自動三軸儀技術參數：

● 通過計算機自動控制試驗——不僅采集數據

● 通過專業計算機控制試驗站點或1個計算機控制多個試驗站點

● MS Windows 軟件 (GDSLAB) 控制試驗和后處理數據

● 圍壓和反壓真正獨立控制

● 可選擇現場標定

● 采用Budenberg凈重儀器標定

● 符合國際標準

● 軟件完全可以擴展，任何時候都允許附加試驗或加入硬件

自動三軸試驗系統優勢：

● 體積分辨率 = 1mm3

● 增加GDS動態控制系統和安裝在荷載架橫梁上的氣動控制器（參考STDCTAS）可以將該系統升級成動態系統。
