標準貫入分析儀SPT

產品概述：

標準貫入分析儀是一種廣泛應用于巖土工程勘察領域的原位測試方法，它使用SPT錘（63.5KG）將鉆桿底部的對開管式貫入器打入鉆孔孔底的土中，取得土樣。貫入300mm（1英尺）所需要的錘擊數稱為標貫擊數（N值），其與土體強度有關。但是，使用幾種不同類型的SPT錘進行標準貫入試驗（SPT）時，不同的錘擊效率會影響到標貫擊數（N值）的取值。為了提高標準貫入試驗（SPT）中標貫擊數（N值）的可靠性，美國PDI公司開發出了標準貫入試驗（SPT）分析儀，通過測量標準貫入試驗（SPT）中錘擊時的力和速度值，來確定錘擊的轉換能量。

工作原理：

通過測量錘擊傳遞到鉆桿上的實際能量，可以得到實際能量與60%的理論勢能之間的比值，這個比值與實測到的標貫擊數（N值）相乘，可以得到修正后的標貫擊數（N值）。這個標準化措施補償了各種不同類型的SPT錘錘擊效率的變異性，使標準貫入試驗（SPT）得到的土體強度估值可靠性大幅提高，更加適用于各種巖土工程應用。

儀器簡介：

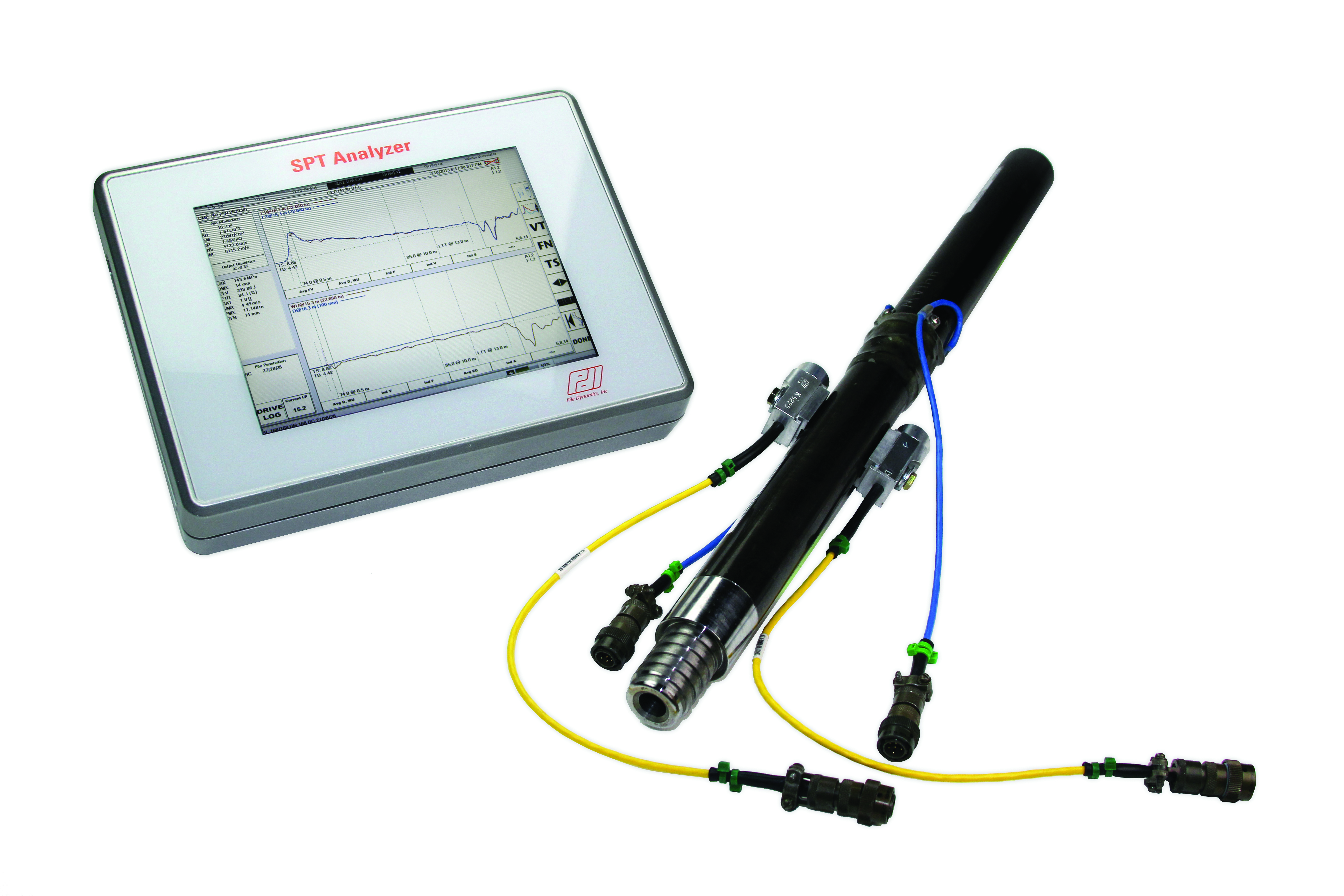

標準貫入分析SPT 配備有一根長度為0.6m的SPT鉆桿（AW、NW或其它類型）組件，該組件上帶有兩個應變橋路傳感器，傳感器由PDI公司精確標定。現場試驗時，將兩個加速度傳感器固定到這個組件上，然后將其安裝至錘和貫入器之間的鉆桿頂部。

通過標準電纜或無線發射器將這個組件與標準貫入試驗（SPT）分析儀連接起來。在標準貫入試驗（SPT）過程中，應變傳感器和加速度傳感器獲得所需的力和速度信號，用于計算轉換能量。能量數值實時地顯示在標準貫入試驗（SPT）分析儀的屏幕上。

標準貫入分析儀SPT

數據輸出：

標準貫分析儀SPT實測到的數據通過USB存儲卡保存并轉移至計算機中。標準貫入分析儀（SPT）配備的PDA-W軟件可以輸出力、速度、能量和位移隨時間的變化曲線，PDI PLOT軟件可以以數值、統計、圖形等形式輸出每一組數據分析結果。

特性：符合美國試驗和材料協ASTM）標準

● 被推薦采用的能量測量方法，使標貫擊數（N值）的取值標準化（ASTM D1586）。

● 當采用標準貫入試驗（SPT）來確定砂土液化勢時，要求采用基于能量測量的標準化的標貫擊數（N值）（ASTM D6066）。

● 通過測量標準貫入試驗（SPT）中錘擊時的力和速度值來確定錘擊能量的方法，是ASTM標準中接受的方法（ASTM D4633）

評估標準貫入試驗（SPT）設備的工作效率和一致性
符合歐洲EN ISO 22476-3標準

技術規格：

物理參數:

● 尺寸：150×220×290mm；

● 重量：5kg；

● 溫度范圍：工作期間：-10 ~ 40℃，保存期間：-20 ~ 65℃；

● 顯示：高清晰度彩色VGA背光LCD光學增強顯示，有利于戶外觀察；

● 輸入：高對比度觸摸屏幕，輸入速度是鍵盤的兩倍；

● 電源：內置電池，可持續供電6小時，12VDC汽車電池，100-240VAC W/12 VDC變壓器；

● 充電：快速充電器，4小時內充滿內置電池。

電子參數：

● 兼容PC處理器，運行系統：Windows XP家庭版；

● 硬盤最小40GB，DRAM最小512kB；

● 以太網端口，2個USB端口，VGA外部監視器端口；

● 模擬信號頻率響應為5kHz（-3dB）；

● 24位A/D轉換器，采樣頻率5.12MHz；

● 4個通道，有效數字化頻率達100kHz（有線）或達40kHz（無線）；

● 1k、2k、4k、8k和15k數據記錄長度可選；

● 內置校驗測試功能；

● 基本單位精度2%。

功能參數：

● 兩個應變通道和兩個加速度通道數據采集；

● 兼容無線傳感器；

● 自動信號平衡和信號調節；

● 力和加速度信號調節具有相似的頻率響應；

● 力和加速度內部效驗檢查；

● 信號放大功能。

其它參數：

● 可選英制、公制（米制）單位

● 保質期一年

● 包含技術手冊
