電動式十字板剪切儀

產品介紹：

Geotech 公司提供兩種型號的電動式十字板剪切儀供客戶選擇：依據歐洲標準制作的帶有十字板頭保護鞘和測試用保護套管的歐洲標準型號和不帶十字板頭保護鞘和測試保護套管的標準型號。兩種型號的儀器都可以通過電子裝置進行扭矩和滑動連接器行程的測試和記錄。

試驗介紹：

現場十字板剪切儀可以裝配在貫入設備的驅動夾具上并由它提供動力貫入到土體中去。標準型號的延長桿可以通過測量頭中部的卡盤進行接駁，因此不需要在每次測試的間隙將儀器測量頭拆卸下來。對于歐洲標準型號來說，在貫入設備允許的空間和行程長度之內不需要拆卸測量頭，而且它的十字板頭和連接桿是在保護鞘和保護套管的保護下與之一起被貫入到土體之中的。

歐洲標準型號的電動式十字板剪切儀通過保護套管來消除絕大部分的連接桿表面摩擦力，并且能夠驅動保護鞘對十字板頭進行保護，在其連接桿和十字板頭之間安裝有一個滑動聯軸器，可以通過它來測量連接桿和保護套管所受的摩擦力。標準型號的電動式十字板剪切儀沒有保護套管，VANE電動式十字板剪切儀通過一個類似與歐洲標準型號的滑動聯軸器來測量連接桿的表面摩擦力。

進行測試時，先通過測量頭上面的卡盤鎖定連接桿，然后以一個變化的速率來轉動十字板頭，扭矩會沿著連接桿在不同的深度上慢慢增加。由應變儀測量到的所施加的扭矩，以及十字板頭的旋轉角度都會以每半度為一個間隔通過采集軟件記錄在電腦上。測試曲線的形態為試驗的正確性提供了一個有效的控制，并且反映了土的力學特性。

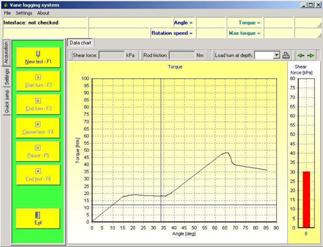

如圖所示，連接桿的扭矩先被記錄，然后被記錄到的是連接桿和十字板頭的總扭矩，直到土體被剪切破壞。去除連接桿扭矩之后的十字板頭的凈扭矩可以用來計算土壤的剪切強度。每次測試的數據和圖形都可以單獨的文件進行存儲。

通過 Geotech 公司提供的采集軟件——Vane-Log，用戶可以觀察和解釋土體的剪切強度，并且考慮到了連接桿的摩擦力。

技術規格：

十字板頭用鎳鉻鋼制造，使其容易貫入土體，且在貫入的過程中對土體的擾動達到較小化。它們的測量范圍有三種：0-50，0-100 和 0-200 kPa，見下文。標準型號的十字板頭的頂端呈錐形，以便于貫入；而歐洲標準型號的十字板頭的頂端呈直角。其它規格的十字板頭可以根據客戶需求進行定制。

歐洲標準型號：

十字板頭：  x h 65 x 130 mm，

測量范圍 0~200 kPa

刀刃形狀：  頂端全部直角

保護鞘：    OD 75，長度 820 mm

保護套管：  OD 42 mm

連接桿：    22 x 1000 mm

滑動聯軸器：順時針方向 15°

十字板儀標準型號：

十字板頭： x h 50 x 110 mm，測量范圍 0~200 kPa

 x h 65 x 130 mm，測量范圍 0~100kPa

 x h 80 x 172 mm，測量范圍 0~50kPa

刀刃形狀：  頂端直角或者錐形，可選

連接桿：    22 x 1000 mm

滑動聯軸器：順時針方向 15°

記錄裝置（測量頭）：

三維尺寸：L x W x H 360 x 210 x 110，加上卡盤高度：140 mm

測量范圍：100 Nm

測量精度：< 1 % FS

卡盤：    沿長軸方向呈不同心圓狀，每邊距離為 125 和 85 mm。

重量：    16 kg
