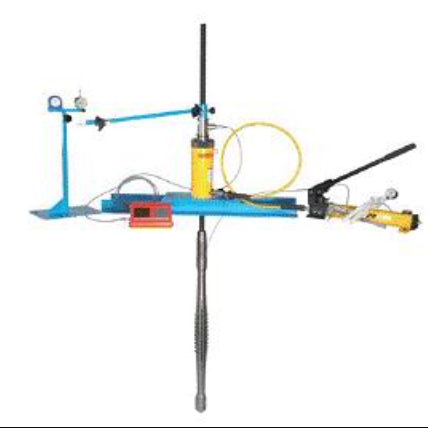

PHICOMETER 原位巖土兩用鉆孔剪切試驗系統

Phicometer 是一種原位巖土兩用鉆孔剪切測試設備，它通過現場的線性剪切試驗來測定巖石和土體的力學特性值：內摩擦角和粘聚力（C）。它的優點：一是可以在不能取樣或者很難取樣的地層中進行試驗；二是這種測試方法成本低廉。它符合法國規范：NF P 94-120。

特點：

現場獲得內摩擦角和粘聚力（C）

適用于土層和巖石（軟巖），工業廢棄物和城市垃圾填埋場

剪切的是一個完整的圓柱體，剪切面積為500cm2左右

測試的流體為水，不可壓縮，測試壓力更穩定

適用于60～66mm的孔徑，對土體擾動小

試驗概述

       這個試驗是將一個帶有水平環形刃片的金屬探頭放置在一個 63mm 直徑的鉆孔中，然后施加一個徑向的壓力σ到金屬探頭上，這樣那些水平環形刃片便會貫入到鉆孔周圍的土層中去。

       徑向壓力σ作用在探頭切面的外表面S上，S =p.d.L，在這里：

              = d = 牙箍的外徑

              =  L = 探頭的長度

    從地面以一定的速率向上拔起探頭。限制移動的力 T 在徑向壓力σ作用下，產生一個相應的剪切應力：t = T/S。

    這樣，通過一些數量的數據測量，便可以確定土體的內摩擦角和粘聚力，分別用符號j和 c 來表示。

實驗程序

       一般來說，進行鉆孔線性剪切試驗需要預鉆一個 63mm 直徑的鉆孔。推薦與梅納旁壓儀相同的鉆孔鉆進方法，以保證鉆孔在鉆進過程中對土層產生的擾動盡可能小化。使用連接桿將探頭嵌入到鉆孔中相應的測試深度，然后通過連接桿向探頭施加拉力。

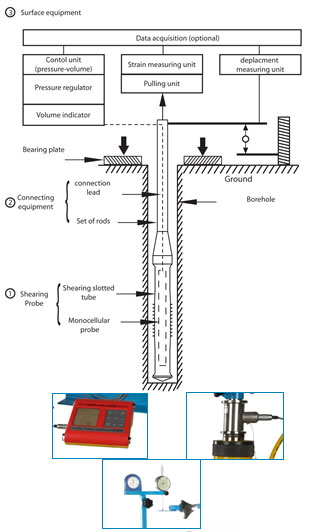

設備主要包括以下三個部分：

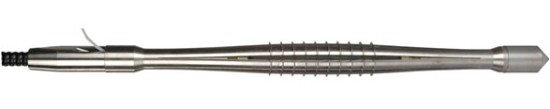

Phicometer 探頭：

    Phicometer 探頭是一個初始外徑為 58mm，長度為 230mm 的金屬殼體。它的摩擦表面在試驗過程中可能發生輕微的變化，但仍然保持在 500cm2左右。

   摩擦保持系統由一系列安裝在開槽管體上的環形不銹鋼刃片構成。在殼體的內部，由一個單腔的氣體壓力腔來保持探頭的膨脹狀態。

連接設備：

- 32mm 直徑鉆桿（根據需要另外提供）。

- 塑膠管路：連接探頭內部的壓力膜到地表加壓設備上面。

地表設備：

◆ 一塊承重墊板

◆ 一個中空的千斤頂，提供拉拔力

◆ 一個測力計，測量拉拔力 T

◆ 一個鎖定系統

◆ 不同長度的鉆桿

◆ 一個位移測量單元，包括千分表和計時器

◆一個旁壓儀的控制單元（另外提供），用來測量作用在探頭殼體上的壓力和相應的壓力腔體積。

國內用戶：

中國地質調查局成都地質調查中心和江西理工大學
