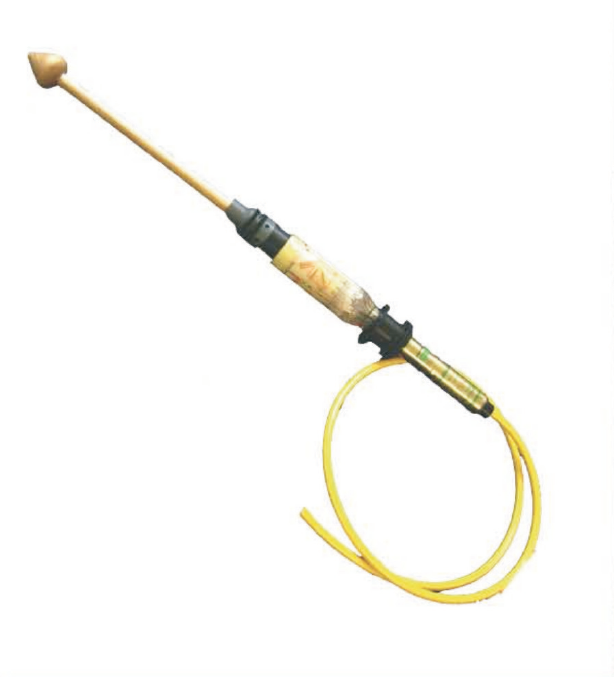

HID CELL 數字式空心包體應力計

產品介紹：

HID CELL 數字式空心包體應力計是一種成熟的、可靠的而且精確地的測試儀器，用來測定巖石或者混凝土中的三向應力。

數字式空心包體應力計包含高精密度的應變計和一個植入式的微處理器，它可以連續地進行應變測量并且通過串口連接傳輸測量數據。應變讀數直接以數字格式顯示在測量儀表上，基本上消除了由于過長的電纜所帶來的噪聲和信號衰減等常見的問題。電源只需要在進行數據讀取時進行供應，消除了由于長期供電所帶來的加熱效應影響。

標準的空心包體應力計配置有 12 個應變計，在各向同性和各向異性的巖石中均可以進行測量?？招陌w應力計中包含有一個標準的測量溫度用的熱敏電阻，用來檢測空心包體應力計所處位置可能發生的溫度變化。

特征：

巖石或者混凝土中三向應力測量

國際巖石力學學會（ISRM）推薦的應力測量方法

專為鉆孔套芯期間應力解除過程監測而設計

三向應力的短期和長期監測

一次測試就可以得到完整的三維應力張量

全封閉的電子元件

適用于各種特殊安裝溫度的安裝膠水

數字式傳感器，帶有嵌入式微處理器

無信號損失，消除了與讀數漂移相關的問題

更細的電纜，容易插入并穿過鉆桿

更高的精度

工作原理：

數字式空心包體應力計是一種低功耗、高精密度的測量儀器，專為進行巖石應力的原位測試而設計。它的設計目的就是永久固定安裝在鉆孔中，而且能夠提供應變和溫度數據的即時顯示。

空心包體應力計由一系列封裝在一個已知彈性模量的空心管體內壁上的應變計構成。使用環氧樹脂將空心包體應力計澆注固定在鉆孔里，在鉆孔套芯應力解除法試驗期間監測巖體的應變響應，或者永久安裝在鉆孔中測量巖體隨著時間變化的相對應力。

空心包體應力計安裝在一個適合其外形的 38mm 直徑的鉆孔中，通過預置的環氧樹脂與鉆孔內壁進行粘合?？招陌w應力計到達目標安裝深度之后，通過活塞擠出環氧樹脂粘合劑。推動空心包體應力計，通過安裝桿激發活塞，空心包體應力計內部帶有一根觸發線，擠壓完成時可以進行提示。多個橡膠密封件可以限制環氧樹脂漿液流向空心包體應力計周圍。在安裝之前，鉆孔必須使用壓縮空氣進行洗孔清潔，而且孔壁必須適合空心包體應力計的安裝。一旦環氧樹脂凝固硬化，空心包體應力計就被完全粘合在與鉆孔孔壁 1.5 ~ 2.0 mm 的位置，這是一個在進行數據模型簡化分析時可以忽略的距離。

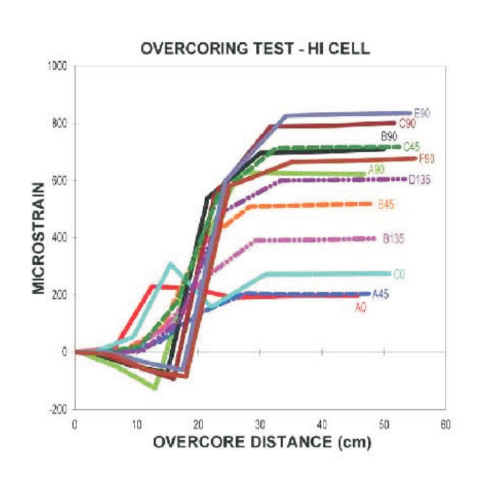

將電纜穿過鉆桿內部并通過一個改良的水旋轉接頭連接到一個應變儀上，便可以在鉆孔套芯應力解除法試驗期間通過數據傳輸電纜進行巖體應變響應的監測。在鉆孔套芯過程中記錄到的應變計信息能夠提供很多有價值的信息，而且可以指示諸如巖芯裂解開始、空心包體應力計脫黏或者巖體的非彈性響應等等情況。包含有空心包體應力計的巖芯片段，可以在應力恢復之后放入到一個雙軸壓力室中重新施加應力，以獲得其實際的巖石力學性質，如楊氏模量和泊松比。

空心包體應力計可以用來監測巖石的長期應力變化，特別適合于長期的拉壓應力變化監測。

技術規格：

● 應力范圍：最高可達 100 MPa

● 溫度范圍：0 ~ 60°C

● 電阻值：120 Ohms

● 電路配置：三線，四分之一橋

● 精度：應力標準誤差：+/- 10 ppm

● 應變計：標距長度：10mm

● 鉆孔尺寸：安裝鉆孔直徑：38 mm（EX 或 EXT），套芯鉆孔直徑：100—150 mm

● 電源：電壓：5-15VDC，測量電流：55mA，非測量時間電流：5mA

● 通訊方式：RS-232 串口，波特率：9600

● 數據格式：NMEA 0183 協議標準格式，逗號間隔

● 保護：過電壓，反極性接線，靜電放電

● 分辨率：+/- 0.1 微應變

配套產品：

● 環氧樹脂：4 ~ 10°C，10 ~ 18°C，18 ~ 25°C，25 ~ 32°C，32 ~ 45°C，45 ~ 60°C，根據溫度范圍選擇。

● 安裝工具：316 型不銹鋼材質，安裝桿每根長1.80m，帶有桿間連接鎖定裝置。也可以傳送水和壓縮空氣進行清孔。

● 安裝裝置：適用于 60 ~ 160mm 直徑的鉆孔，訂購時需指明鉆孔尺寸。

● 雙軸壓力室：可以根據客戶需要提供。

● 分析軟件：各向同性應力分析軟件，2005 年版。

● 網絡系統：根據客戶特定需要，提供各種數據采集和遙測解決方案。

● 讀數裝置：8 通道 RS232 讀數盒，可直接連接到筆記本電腦上。
