TML-NET是TML公司開發的數據采集網絡，使用雙線電纜執行測量控制和數據傳輸以及電源供給。使用時鐘信號通過網絡上傳輸命令和數據，并可進行雙向通信。網絡模塊放置在應變片、直流電壓源和熱電偶等傳感器附近，通過網絡模塊將測量數據轉換成數字形式。網絡模塊通過網絡傳輸數字化的數據，由數據記錄儀通過連接到網絡的網絡驅動設備接收這些數據。還可以將網絡接口連接到網絡，通過網絡由電腦直接接收數據。與普通的模擬測量系統不同，靈敏度沒有因電纜延伸和絕緣降低的影響而下降。因此，可以進行長期穩定的測量。還可提供4線系統的TML-NET，兩根線用于數據傳輸，另外兩根線用于供電。此外，還可使用網絡手持式應變儀進行現場數據采集和校驗。
特點
? 方便連接和分線
? 網絡模塊小巧輕便，便于安裝
? 靈敏度未因電纜延長而下降
? 防止因傳感器附近的數字處理而產生的噪音
? 不受絕緣降低的影響
? 數據記錄儀和NDR-100之間的總延伸距離在2km之內
? NDR-100與網絡模塊之間的總延伸距離在2km之內
? 可與外部轉換箱組合使用 - 測量儀器之間采用電隔離
TML-NET（網絡部分）規格
通信系統（雙線，4線）
|
傳輸方式
|
雙線（4線）雙向串行傳輸
|
|
連接數
|
一個系統最多100個模塊，最多連接1000個測量點
|
|
標準電纜
|
專用雙芯屏蔽電纜(2-1.125L1)
|
|

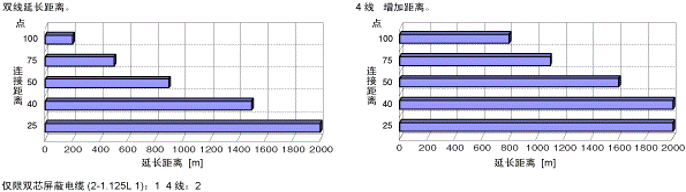

總延伸距離
|
一個系統2km或更短（參見下文）
|
|
測量時間
|
200msec/1個測量點（包括傳輸時間）
|
|
環路連接
|
可以
|
|
終端連接器
|
不需要
|
系統組成

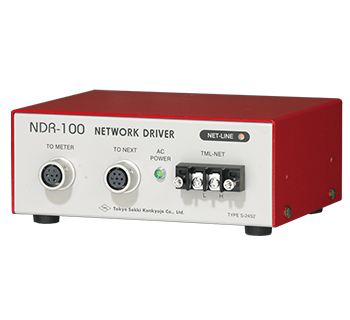

網絡驅動設備NDR-100
NDR-100是驅動網絡模塊的驅動接口。它連接到ASW/SSW轉換箱的延長電纜系統，轉換箱連接到TDS數據記錄儀。
特點
? 將網絡模塊連接到數據記錄儀TDS-630/TDS-540
? 一臺NDR-100最多可連接100個模塊。一臺數據記錄儀最多可以測量1000個通道，包括ASW/SSW轉換箱
? 可與普通SSW/ASW轉換箱并聯使用
? NDR-100和數據記錄儀之間的最大可用距離為2km

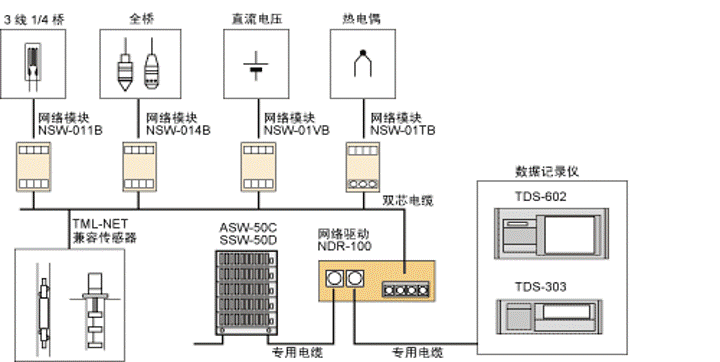

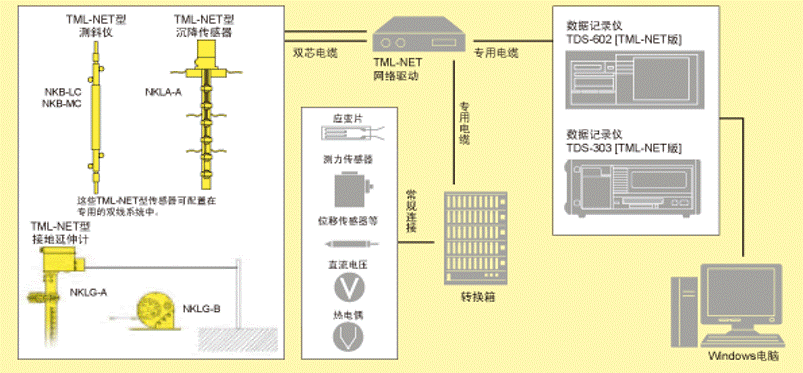

系統框圖
如果是4線連接，應使用兩根專用的雙芯電纜。
產品參數
|
型號
|
NDR-100
|
|
連接數
|
一臺NDR-100連接100個模塊（最多1000個測量點）
|
|
適用的數據記錄儀
|
TDS-630、TDS-540、TDS-530、TDS-602、TDS-303
|
|
TML-NET連接
|
端子塊
|
|
特點
|
將3線信號轉換為雙線信號。
|
|
為網絡模塊供電
|
|
外形尺寸
|
160（寬） × 60（高） × 120（深）mm（不包括突出部件）
|
|
電源
|
使用交流電源時： AC85 ~ 250V 50Hz/60Hz 30VA（最大）
|

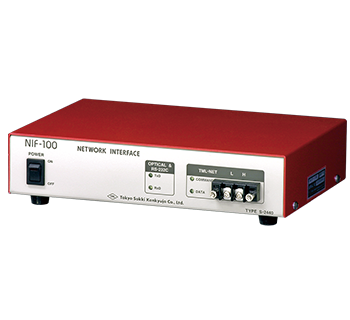

網絡接口NIF-100
NIF-100是驅動接口，用于從電腦直接驅動各網絡模塊，無需使用數據記錄儀。
特點
? 使用內置RS-232C接口通過電腦直接驅動網絡模塊
? 一臺NIF-100可連接100個模塊
? NIF-100和最遠的網絡模塊之間的最大可用距離為2km
? 兼容Visual LOG TDS-7130v2靜態測量軟件

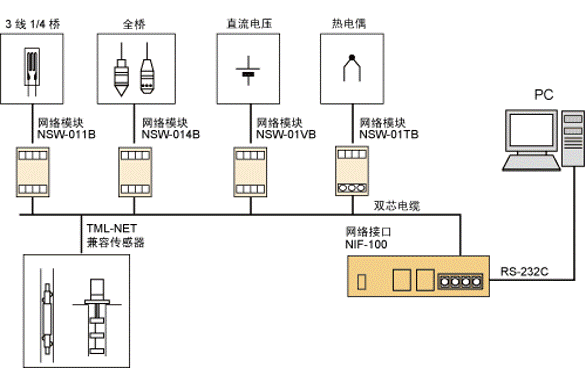

系統框圖
如果是4線連接，應使用兩根專用的雙芯電纜。
產品參數
|
型號
|
NIF-100
|
|
連接數
|
100個模塊
|
|
功能
|
將RS-232C接口轉換為雙線信號
|
|
為網絡模塊供電
|
|
外形尺寸
|
235（寬）×50（高）×160（深）mm（不包括突出部件）
|
|
重量
|
約1.2kg
|
|
電源
|
使用交流電源時：
AC85 ~ 250V 50/60Hz 30VA（最大）
|

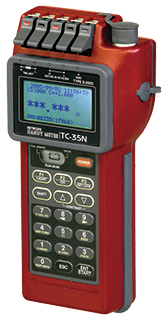

網絡手持式應變儀TC-35N
TC-35N是手持式測量儀器，用以捕獲和處理網絡模塊的數字化應變數據?？捎糜诂F(xiàn)場檢查系統和/或構建小型測量系統。通過采用低功耗型網絡模塊，可以大大擴展可連接模塊的數量和模塊的延伸距離，并可輕松構建相對較大的測量系統。
特點
? 體積小，重量輕，便于操作
? 4節AA（LR6）電池供電 - 現場輕松更換電池
? 采用防滴漏結構
? 內置數據存儲器
? 可使用CF閃存卡
? 內置間隔計時器
? 通過RS-232C接口進行控制和數據傳輸
? 使用休眠間隔功能自動測量
? 可使用外部直流電源"

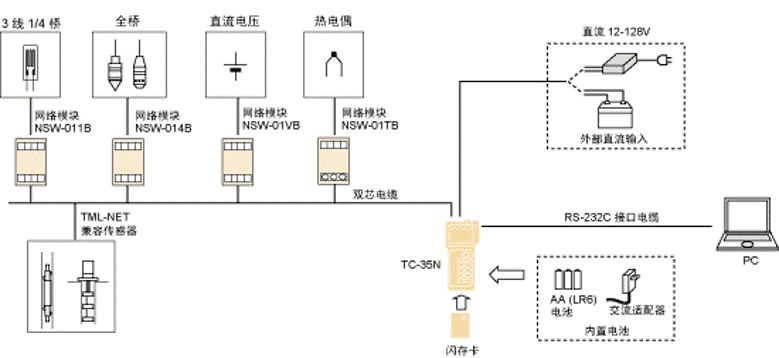

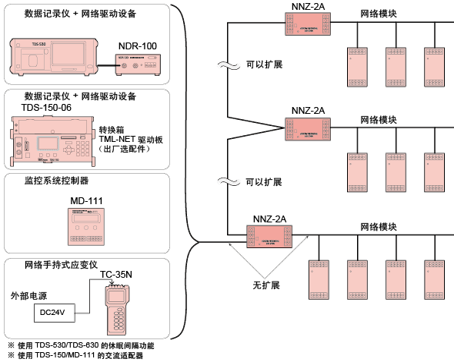

系統框圖
產品參數
|
型號
|
TC-35N
|
|
最大連接數
|
常規模塊
|
5個模塊（使用內置AA電池或交流適配器時）
|
|
100個模塊（使用外部直流電源時；雙線連接200m或更短）
|
|
低功耗模塊
|
50個模塊（使用內置AA電池或交流適配器時）
|
|
100個模塊（使用外部直流電源時；雙線連接2km或更短）
|
|
最大延伸距離
|
常規模塊
|
50m（使用內置AA電池或交流適配器時）
|
|
2km（使用外部直流電源時；雙線連接15個模塊或更少）
|
|
低功耗模塊
|
50m（使用內置AA電池或交流適配器時）
|
|
2km（使用外部直流電源時；雙線連接100個模塊或更少）
|
|
適用的傳感器
|
適合網絡模塊
|
|
數據采集速度
|
掃描測量時約0.2秒/通道
|
|
功能
|
掃描測量，監控測量，模塊驗證功能，
|
|
ID驗證功能，讀取傳感器信息（CAP，RO），
|
|
網絡模塊的設置通道
|
|
外形尺寸
|
102（寬）×55（高）×223（深）mm
|
|
重量
|
約850g
|
|
電源
|
堿性干電池LR6×4或?qū)Ｓ媒涣鬟m配器
|
*1：使用雙通道模塊（NSW-024C和NKB-MD）時，最大通道數為100。
說明：常規模塊和低功耗模塊一同使用時，以常規模塊的規格為準。

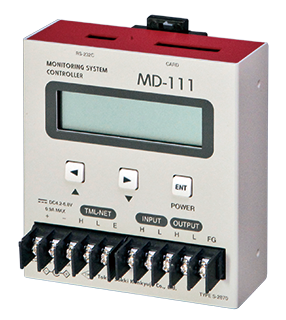

監控系統控制器MD-111
監控系統可靈活使用TML-NET測量系統。該系統由控制器、網絡模塊和TML-NET兼容傳感器組成。控制器MD-111以指定的間隔控制網絡模塊和傳感器，并將測量數據存儲在SD卡中。適合安裝在測量儀器存儲箱或存儲柜中，并配有輸入/輸出觸點。因此，適合構建小型測量系統。
特點
? 通過休眠間隔功能自動測量
? 直流電源驅動
? 體積小，重量輕，可安裝在DIN導軌上
? 可以輕松擴展測量點數
? 測量數據存儲在SD卡中
? 通過觸點輸出報警

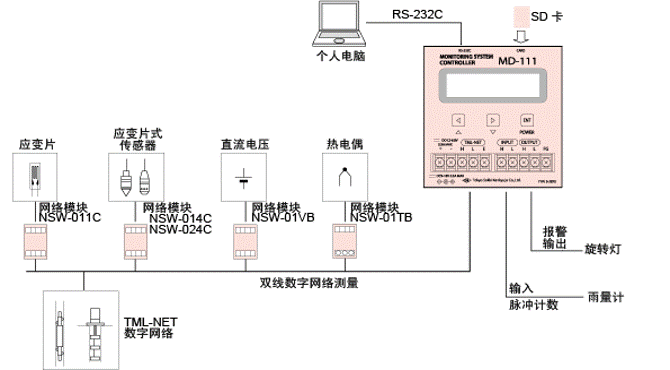

系統框圖
產品參數
|
型號
|
MD-111
|
|
最大連接數
|
低功耗模塊
|
100個模塊
|
|
常規模塊
|
20個模塊
|
|
最大
|
低功耗模塊
|
1km或更短
|
|
延伸距離
|
常規模塊
|
1km或更短（10個模塊或更少）
|
|
連接電纜
|
專用雙芯屏蔽電纜2-1.25L1
|
|
測量點數
|
100點
|
|
功能
|
間隔測量，監測
|
|
測量模式
|
簡單測量模式
|
|
TML-NET設置
|
網絡模塊通道數設置
|
|
功能
|
（僅連接一個模塊時可用）
|
|
間隔計時器
|
1、2、5、10、15、20、30分鐘，1、2、3、4、6、12、24小時
|
|
（可以指定測量開始時間）
|
|
存儲卡
|
SD存儲卡（TML指定）
|
|
觸點輸入
|
單點：非電壓觸點，開路集電極信號
|
|
觸點輸出
|
單點：相對值，上/下限值
|
|
外形尺寸
|
95（寬）x30（高）x100（深）mm
|
|
重量
|
約500g
|
|
電源
|
DC4.2~6.8V
|
|
DC9~18V
|
TML-NET應變模塊

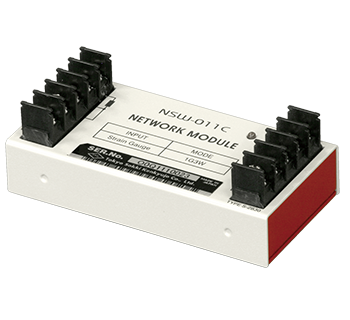

應變1/4橋模塊NSW-011C
用于1/4橋3線連接的低功耗模塊。與常規模塊相比，提高的延長距離和連接數量。
產品參數
|
型號
|
NSW-011C
|
|
測量點數
|
1點
|
|
測量時間
|
200ms/點（包括傳輸時間）
|
|
可編程項目
|
通道數（000~999）
|
|
測量模式
|
應變1/4橋3線法
|
|
適用的應變片電阻
|
120Ω或350Ω（訂購時指定）
|
|
測量范圍
|
±30000×10-6應變
|
|
外形尺寸
|
50（寬）×20（高）×100（深）mm
|
|
重量
|
約250g
|

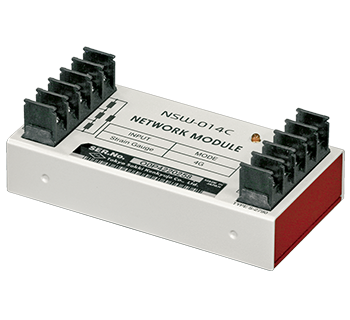

應變?nèi)珮蚰KNSW-014C
用于全橋連接的低功耗模塊，包括應變片式傳感器。與常規模塊相比，提高的延長距離和連接數量。
產品參數
|
型號
|
NSW-014C
|
|
測量點數
|
1點
|
|
測量時間
|
200ms/點（包括傳輸時間）
|
|
可編程項目
|
通道數（000~999）
|
|
測量模式
|
應變?nèi)珮?
|
|
適用的應變片電阻
|
120
~ 1000Ω
|
|
測量范圍
|
±30000×10-6應變
|
|
外形尺寸
|
50（寬）×20（高）×100（深）mm
|
|
重量
|
約250g
|

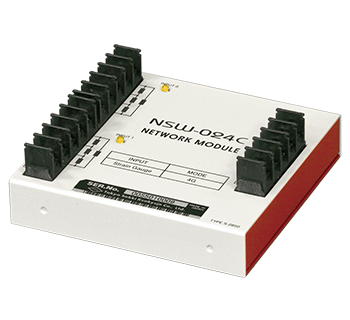

應變?nèi)珮螂p通道模塊NSW-024C
用于全橋連接的低功耗模塊，包括應變片式傳感器。雙輸入通道集成在一個單元中。與常規模塊相比，提高了延長距離和連接數量。
產品參數
|
型號
|
NSW-024C
|
|
測量點數
|
2點
|
|
測量時間
|
200ms/點（包括傳輸時間）
|
|
可編程項目
|
輸入0的通道數：
000~998
|
|
輸入1的通道數： INPUT 0+1
|
|
測量模式
|
應變?nèi)珮?
|
|
適用的應變片電阻
|
120
~ 1000Ω
|
|
測量范圍
|
±30000×10-6應變
|
|
外形尺寸
|
95（寬）×20（高）×100（深）mm
|
|
重量
|
約500g
|

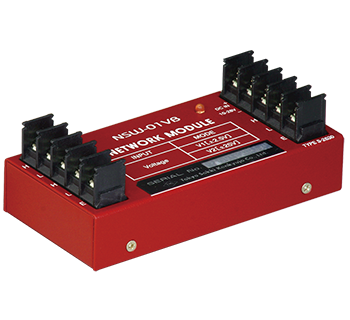

TML-NET電壓模塊NSW-01VB
用于直流電壓測量的常規模塊。
產品參數
|
型號
|
NSW-01VB
|
|
測量點數
|
1點
|
|
測量時間
|
200ms/點（包括傳輸時間）
|
|
可編程項目
|
通道數（000-999）
|
|
測量模式
|
直流電壓
|
|
測量范圍
|
V1：±2.5V
|
|
V2：±25V
|
|
外形尺寸
|
50（寬）×20（高）×100（深）mm
|
|
重量
|
約250g
|

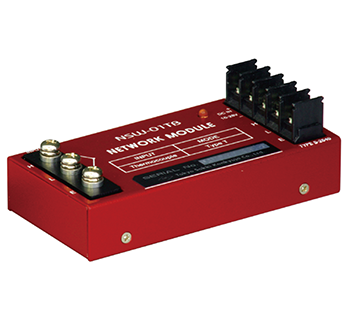

TML-NET熱電偶模塊NSW-01TB
針對使用T型熱電偶進行溫度測量的常規模塊。
產品參數
|
型號
|
NSW-01TB
|
|
測量點數
|
1點
|
|
測量時間
|
200ms/點（包括傳輸時間）
|
|
可編程項目
|
通道數（000-999）
|
|
適用熱電偶
|
T
[JIS C1602 (1995)]
|
|
線性化
|
數字處理
|
|
外形尺寸
|
50（寬）×20（高）×100（深）mm
|
|
重量
|
約250g
|

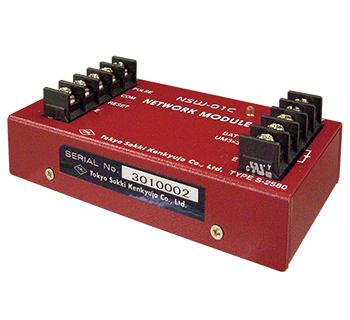

TML-NET計數器模塊NSW-01C
用于非電壓觸點或開路集電極輸入的脈沖計數的常規模塊。用于測量雨量計、流量計、交通頻率和機器操作等。
產品參數
|
型號
|
NSW-01C
|
|
測量點數
|
1點
|
|
測量時間
|
200ms/點（包括傳輸時間）
|
|
可編程項目
|
通道數（000-999）
|
|
輸入信號
|
觸點/開路集電極方波信號
|
|
響應脈沖寬度
|
0.01秒或更長
|
|
測量范圍
|
32000計數
|
|
測量數據
|
累積計數
|
|
復位
|
開啟/全計數/外部復位時
|
|
備用
|
外部電池（選配電池盒BA-500A）
|
|
外形尺寸
|
52（寬）×20（高）×102（深）mm
|
|
重量
|
約250g
|
TML-NET兼容傳感器
帶有內置網絡模塊的應變片式傳感器。將其連接到網絡驅動設備NDR-100，NDR-100連接到數據記錄儀進行數據傳輸。由于采用數字形式進行數據傳輸，因此需使用專用的雙芯電纜連接傳感器和NDR-100。還可使用雙芯電纜級聯其他的TML-NET兼容傳感器。
特點
? TML-NET內置數字轉換模塊
? 不受降低絕緣電阻影響，無靈敏度下降
? 接線方便
系統框圖

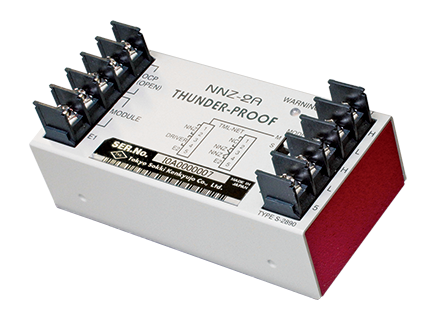

TML-NET用防雷器 NNZ-2A
NNZ-2A用于保護TML-NET網絡測量系統免受感應雷擊。當測量儀器或網絡模塊的電纜遭到感應雷擊時，雷電浪涌可能導致網絡驅動設備和/或網絡模塊發生故障。NNZ-2A連接到網絡連接電纜，當發生感應雷擊時，可將浪涌電流引向地面。此外，在測量待命期間，它會自動關斷網絡線路，以保護網絡驅動設備和網絡模塊免遭雷擊。
特點
? 在測量待命期間自動關斷網絡線路以避免感應電流
? 通過網線供電
? 監視網線的電壓和網絡模塊的電流，出現異常情況時立即關斷
系統框圖
產品參數
|
型號
|
NNZ-2A
|
|
浪涌耐受力
|
100A（8/20μs脈沖）
|
|
一個系統可用設備數
|
NNZ-2A：最多10臺
|
|
低功耗網絡模塊：最多100個
|
|
額定電源電壓
|
DC18~24V
|
|
顯示功能
|
網線中的電壓下降
|
|
網絡模塊的過電流（過電流時關斷網絡模塊）
|
|
環境
|
?20~+60°C
85%RH或更低（無結露）
|
|
外形尺寸
|
50（寬）×28（高）×100（深）mm（不包括突出部件）
|
|
重量
|
約120g
|

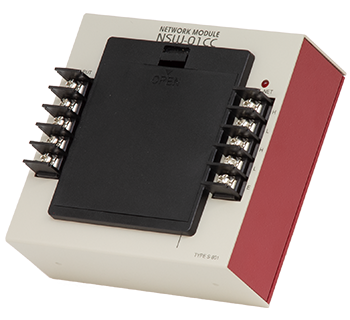

TML-NET計數器模塊NSW-01CC
用于非電壓觸點或開路集電極輸入的脈沖計數的常規模塊。用于測量降水儀等。
產品參數
|
型號
|
NSW-01C
|
|
測量點數
|
1點
|
|
測量時間
|
200ms/點（包括傳輸時間）
|
|
可編程項目
|
通道數（000-999）
|
|
輸入信號
|
觸點/開路集電極方波信號
|
|
響應脈沖寬度
|
0.01秒或更長
|
|
測量范圍
|
0~31999 計數
|
|
測量數據
|
累積計數
|
|
復位
|
開啟/全計數/外部復位時
|
|
備用
|
堿性AA干電池3節（約3個月）
|
|
外形尺寸
|
95（寬）×35（高）×100（深）mm
|
|
重量
|
約250g （不包含堿性干電池3節70g的重量）
|
注:計數器模塊NSW-01CC不是低耗型，但連接100臺時可以連接4臺NSW-01CC，總長2000米。
*根據情況，可連接4臺或更多。
更多詳細技術參數，請咨詢歐美大地！
