CONVEX-D 卷尺收斂計

產品綜述

CONVEX-D數字式卷尺收斂計可快速準確地測量任意方向上兩個基準點之間的距離變化，基準點一般固定在建筑物、基坑、邊坡及周邊巖體上。它可在施工期和竣工后定期觀測隧洞頂板下沉，坑道頂板下垂，基坑形變，邊坡穩定性的表面位移等。

產品說明

CONVEX-D數字式卷尺收斂計的主要部件是一把架式鋼卷尺，卷尺上有沖孔，孔距為50 mm。卷尺裝在卷軸架上，卷軸架固定在收斂計的主體上。

CONVEX-D更多的部件還有：

    1,一個獨特的能消除回程誤差的張緊機構，確保隨著時間的變化，精度也能保持一致。

    2,一個活動鎖扣，用來牢固地鎖定卷尺，從而方便了儀器的操作。

    3,一臺數字式顯示器，用來讀取兩個基準點之間相對距離的變化。轉動有機玻璃防護罩，打開后就可以操作顯示器上的功能鍵。

    4, 兩個掛鉤，一個在卷尺的活動端，另一個在卷軸架上。

    5,旋轉大的滾花套圈，直到兩條基準刻線對齊，這樣就可以容易地把卷尺張緊到預定的荷載。使用兩個疊加的放大鏡來優化視覺對準。

    6,實際測量時，在兩個基準點之間把CONVEX-D張緊，基準點是兩個固定在各自錨頭上的不銹鋼吊環螺栓。

    7,一套檢定架，用于定期檢查收斂計的重復性。

主要特點

    新奧地利隧道施工法(NATM)也符合“邊監測邊設計”的原則

    重量輕、防塵、堅固耐用

    數字顯示器和它的有機玻璃防護窗

    陽極氧化鋁結構

    消除回程誤差的機械裝置

    活動鎖扣

應用

    板樁變形

    隧道收斂

    邊坡穩定性

    礦井頂板下沉

選購附件

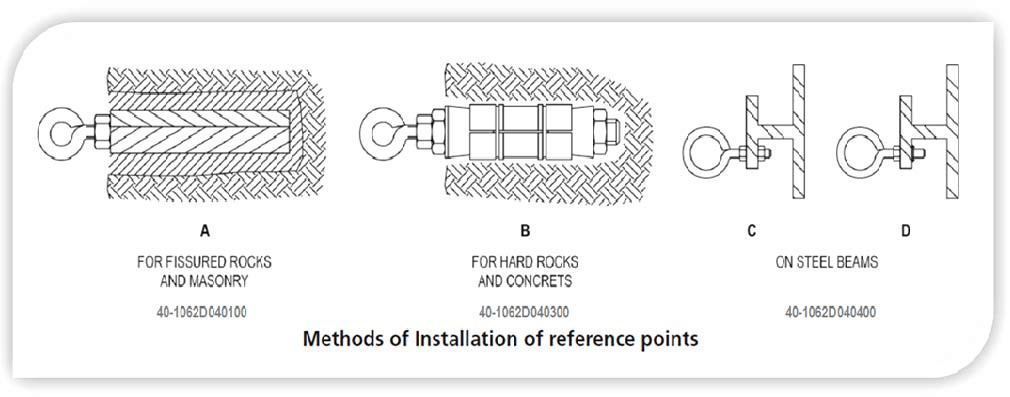

要完成準確的測量，需要正確地錨固基準點。必須根據現場條件來選擇錨頭，要么是鉆孔灌漿的鋼筋錨頭(A)，要么是膨脹螺栓錨頭(B)。吊環螺栓也可以直接螺栓連接(C)或焊接(D)在結構鋼梁上。

測量時,把卷尺活動端的掛鉤扣住一個基準點，向相對的基準點移動，展開卷尺，直到卷軸上的掛鉤可以扣住另外一個基準點。然后卷動卷軸使松弛的卷尺張緊，并把位于收斂計前端的鎖扣插入卷尺上最近的沖孔中。再旋轉滾花套圈以張緊卷尺，直到預定的荷載（133.5N），相應地，此時兩條基準刻線準確對齊。

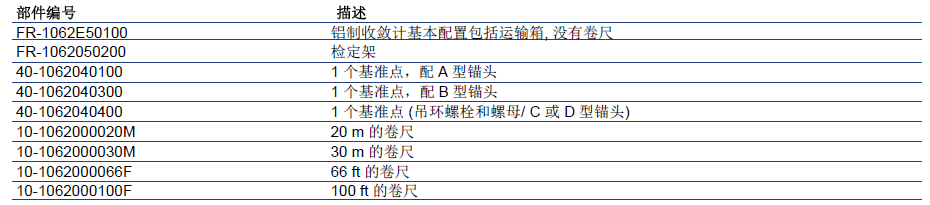

訂購須知

    基準點和錨頭

    檢定架

    備用卷尺
