描述

C1MKII：壓縮流單元

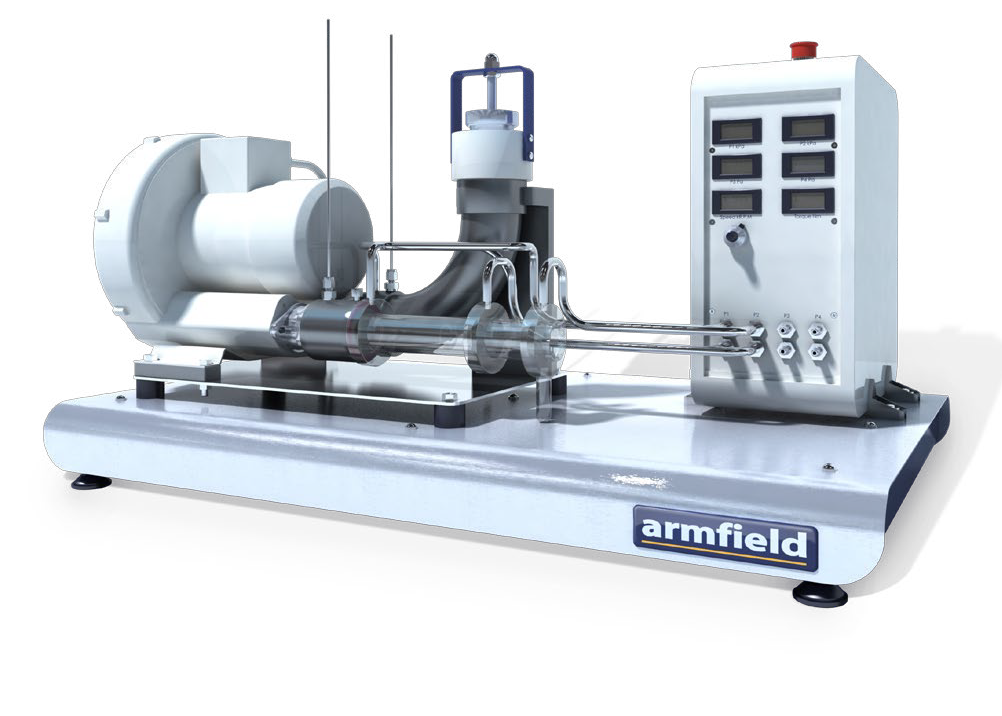

C1-MKII設備包括一個多級的空氣壓縮機，帶有一個試驗箱和節流閥，外加一個電子控制臺，控制臺帶有必要的控制儀器

三相AC馬達利用驅動皮帶啟動四級壓縮機。利用一個先進的轉矩-矢量變頻器可調節壓縮機的速度，通過馬達直接對轉矩進行電子讀數，這樣可保持穩定準確的速度控制。壓縮機的外流管帶有節流閥，可調節流量。

縮放試驗箱

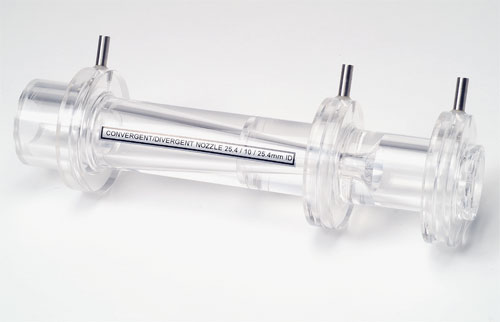

設備配有一個縮放試驗箱，位于壓縮機的入口，窄口處的流速可達1馬赫。輸送管的材質為透明的丙烯酸，學生可清晰地觀察設備結構和剖面圖。擴散器入口，窄口處以及出口都有壓力傳感抽頭。輸送管可演示可壓縮流的主要概念。

電子控制臺包括兩個高量程和低量程的壓差傳感器，外加一個控制器用于控制馬達速度并顯示壓縮機速度，壓力和馬達轉矩。

提供備用儀器
三個不同直徑的直管，可研究直管內產生的壓力損失，壓力損失與雷諾數相關
瞬間擴大工作區
公稱直徑為34mm的試驗區，配有四個可交換的孔板
90度彎曲試驗區。提供的設備用于研究彎曲處不同的徑向壓力

C1-MKII-35 壓縮機試驗附件

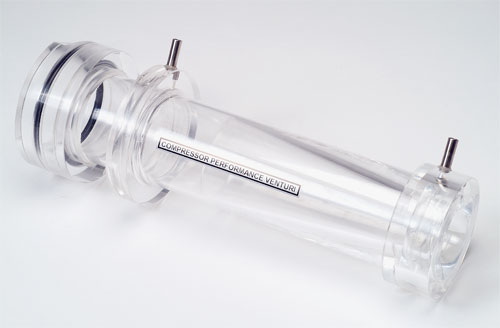

C1-35選項包括一個試驗區，用于測量進入壓縮機的空氣流速。該設備帶有電子轉矩測量儀和適用于C1-MKII的溫度計，根據不同的線速度可進行壓縮機性能試驗。

C1-MKII-50 數據記錄器和教學軟件

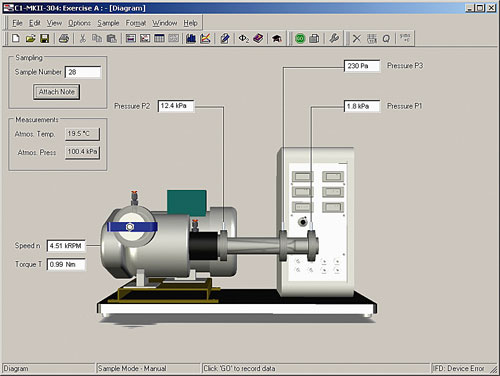

C1-MKII-50包括電子測溫計和計算機接口設備，可將溫度和壓力數據記錄到運行Windows系統的計算機中。

先進的教學軟件可記錄大量數據并帶有繪圖功能。要求計算機運行Windows系統，并配有備用USB接口（Armfield不提供）

技術規格
壓縮機轉速:	3,300rpm (最大)
No. stages:	1
電機功率:	0.55kW
傳感器:	+/- 103.4 kPa x1
	+/- 34 kPa x1
	+/- 1744 Pa x2

可選附件
C1-MKII-30 附加試驗區

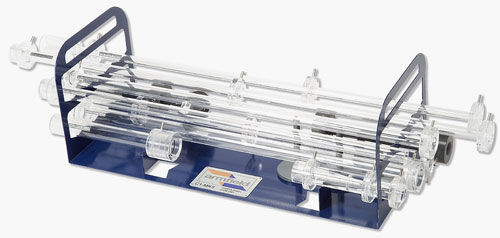

C1-30選項包含一個附加的進氣試驗區，用于演示和研究可壓縮流。試驗區的材質為透明的丙烯酸，有助于學生觀察實驗，試驗區帶有壓力傳感抽頭
該附件帶有一個臺式的支架，用于放置所有的附件
（在不使用該設備時，另外配有標準試驗區和C1-MKII-35試驗區）

外觀尺寸
裝載尺寸（不包括電源）
	C1-MkIII	C1-MkIII-30	C1-MkIII-35
長	0.880m	1.250m	0.290m
寬	0.500m	0.310m	0.270m
高	0.527m	0.340m	0.090m
包裝和運輸規格
	C1-MkIII	C1-MkIII-30	C1-MkIII-35
重量	50kg	20kg	10kg
體積	0.30m3	0.50m3	0.03m3

規范說明
臺式設備，用于向工程學專業的學生演示和講授可壓縮流的基本原理
帶有縮放管，窄口處的流速可達1馬赫
帶有電子轉矩測量儀的轉矩-矢量控制設備
四個電子壓力傳感器
試驗箱的材質為透明的丙烯酸
附加的試驗箱配有工作臺支架
備有壓縮機實驗附件
數據記錄附件，帶有教學軟件和電子溫度傳感器

特征
變速壓縮機，帶有電子速度控制器
電子壓力傳感器
標準件包括縮放管，窄口處的流速可達1馬赫
數據記錄附件

實驗性能
基本單元（C1-MKII）
縮放管內的扼流現象
縮放管內的壓力流特征
壓縮性對流動方程的影響
測定空氣伽馬

C1-MKII-30附件新增性能
簡單的管摩擦
摩擦系數隨雷諾數變化
可壓縮流的摩擦系數
管口的壓力差
90度彎曲處的壓力差

C1-MKII-35附件新增性能
離心壓縮機性能特點
壓縮機能量平衡
