規范說明

實驗室蒸發系統，可配置成升膜或是降膜，單效或是雙效
預熱階段的溫度控制
每個蒸發階段可調整再循環
人工控制臺
USB接口用于記錄計算機數據并控制計算機
包含真空泵，冷凝器和濃縮物盛裝容器
外部蒸汽供應操作，或者是加壓熱水循環器操作

特征
設備帶有一兩個蒸發塔
每個位置都可安裝升膜塔或是降膜塔
設備可將外部提供的蒸汽作為載熱體或是使用內部的電力加壓熱水系統產生載熱體
控制每個蒸發器的再循環
便于低溫蒸發的高真空性
計算機的USB接口用于記錄數據
通過軟件或是人工控制大部分功能
UOP20包含教學軟件，涉及設備的詳細信息，蒸發理論，實驗室工作表，記錄和分析結果
利用計算機控制設備可研究過程控制。軟件包含可配置的PID控制器
配套的儀表可對產品濃度進行讀數（軟件可直接顯示）

實驗性能
質量平衡
能量平衡
比較單效蒸發和雙效蒸發的經濟成本
比較順向，逆向，平行進料的經濟成本
載熱體溫度導致的不同蒸發率
系統壓力導致的不同蒸發率
熱傳遞系數對循環率的依賴性
冷卻器的熱傳遞系數對流量的依賴性
過程控制練習

描述

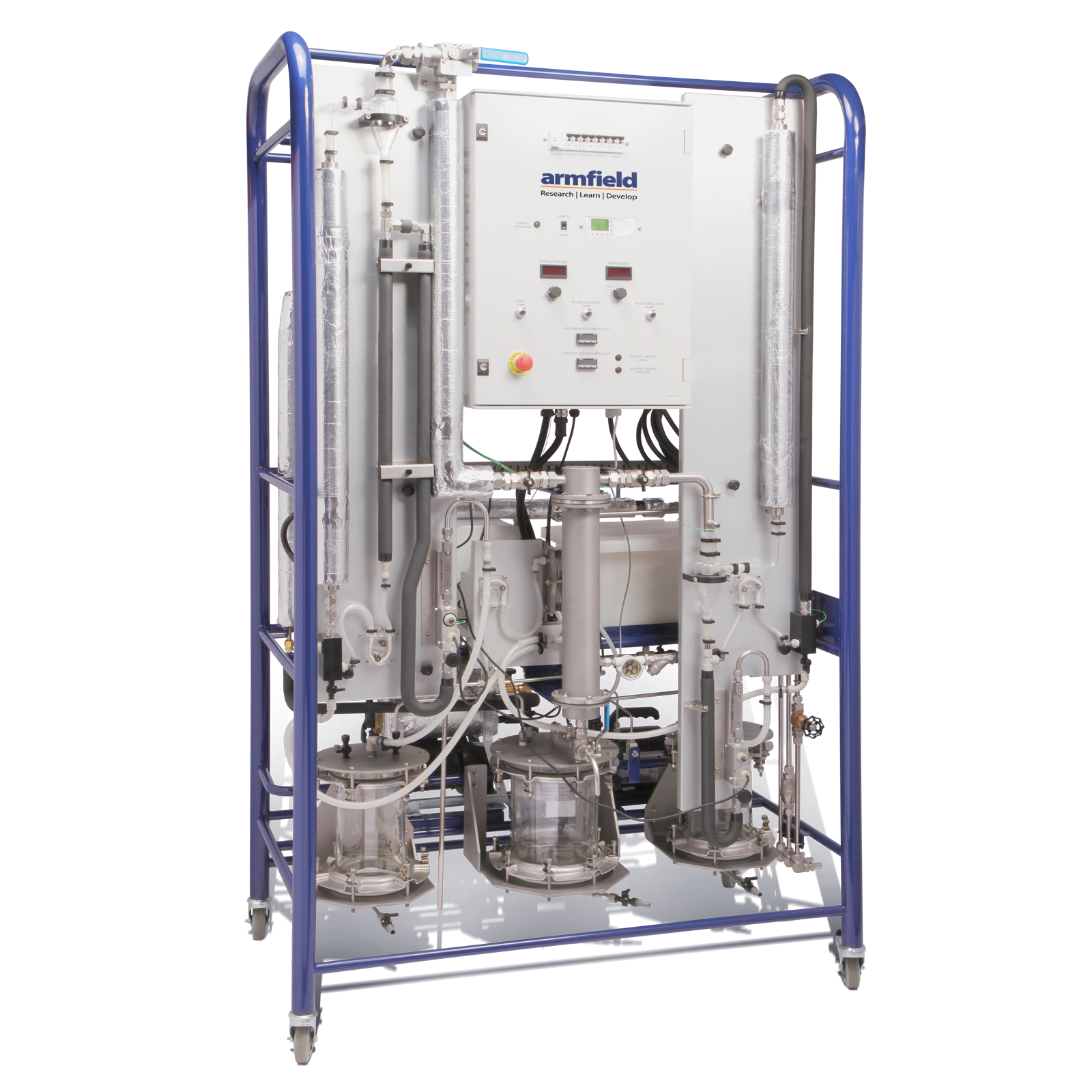

模塊蒸發單元（UOP20X）包含實驗室蒸發系統所需的所有設備。包括給水泵，預熱系統，真空泵，冷凝器，收集容器和帶有全套儀表的控制臺，所有的設備都安裝在一個結實的鋼鐵架上。
有兩個地方可安裝模塊蒸發塔
備有UOP20X的兩個基本派生設備，這取決于是需要使用蒸汽還是加壓熱水作為熱源
UOP20X-STM包含一個蒸汽控制閥和蒸汽壓力表。它可作用于外部的蒸汽源，例如Armfield UOP10提供的蒸汽或是其他合適的實驗室蒸汽
UOP20X-PHW包含一個帶有完整溫度控制器的再循環加壓熱水系統，因此設備要求配有合適的電源和冷水供應
每個UOP20X都有一個控制臺，控制臺包括所有的電子元件，用于控制和顯示蒸發過程。可顯示12個過程溫度，三個電導率讀數和真空度
設備還包括預熱溫度控制器，給水泵和再循環泵的速度控制，計算機接口和電源開關控制
在連接計算機的時候，需要使用兩個USB接口，利用教學軟件記錄大量復雜的數據。另外，UOP20還可以進行遠程操控，因此通過計算機可執行控制板的大部分功能。雖然大量產品在蒸發器中會被濃縮，但是軟件帶有運算法則，因此在使用氯化鉀的時候，計算機可直接顯示產品濃度。可實時讀出溫度和電導率。計算機軟件還包括可配置的PID控制器，用于進行過程控制實驗
真空泵可用于顯示真空對蒸發溫度的影響。在雙效系統中，第二階段會使用真空

蒸發塔
每個蒸發塔都有一個不銹鋼蒸發管，管子外有一個隔熱的外罩。它們安裝在背板上，背板上的玻璃旋風分離器可將濃縮的產品從蒸發系統中分離出來
每個蒸發塔的背板上還包括一個再循環泵和管道，熱電偶用于測量產品和加熱流體在某些位置的溫度。備用兩個基本類型的蒸發塔:UOP22升膜蒸發塔和UOP23降膜蒸發塔
每個塔都備有很多派生設備，這取決于塔是單效的還是雙效的，以及塔位于UOP20X服務單元的第一個位置還是第二個位置
UOP22-11升膜蒸發塔（單效，第一個位置）
UOP22-22升膜蒸發塔（雙效，第二個位置）
UOP23-11降膜蒸發塔（單效，第一個位置）
UOP23-22降膜蒸發塔（雙效，第二個位置）
UOP23-12降膜蒸發塔（單效，第二個位置）

分類信息
選擇蒸發服務單元取決于是否將蒸汽或是加壓熱水作為最初載熱體
蒸汽設備需要外部提供的蒸汽（例如Armfield UOP10），因此熱水設備是完全獨立的，使用的是電熱再循環加壓熱水系統
UOP20X-PHW-A:蒸汽服務單元
要求
電流：220-240Vac/35A@50Hz
UOP20X-PHW-G:蒸汽服務單元
要求
電流：220-240Vac/35A@60Hz
UOP20X-STM-A:蒸汽服務單元
要求
電流：220-240Vac/25A@50Hz
蒸汽：10kg/hr 2barg
UOP20X-STM-G:蒸汽服務單元
要求
電流：220-240Vac/25A@60Hz
蒸汽：25kg/hr 2barg
所有設備都要求冷水流量達到10升/分鐘
除了服務單元外，根據不同的結構，至少還需要一個蒸發塔




規格
蒸發塔長度：1米
加壓熱水器：4KW
供水預熱：2KW
電導率顯示：0-100ms

附件
UOP10
要求在外部蒸汽供應環境下運行系統，Armfield可提供熱功率為30kw的實驗室蒸汽發生器
計算機（Armfield不提供）
Windows PC可用于記錄數據。計算機需要有兩個USB接口

裝運規格
UOP20X:
包括兩個蒸發塔
體積：5立方米
總重：最多450千克

總尺寸
長：2.5米
寬：1.5米
高：0.9米
