所有的測試管和固定的互相連接管都是用不銹鋼焊接的。

技術參數




測試管：
直徑：1. 19.1mm O.D. x 17.2mm I.D.
2. 12.7mm O.D. x 10.9mm I.D.
3. 9.5mm O.D. x 7.7mm I.D.
4. 6.4mm O.D. x 4.5mm I.D.
5. 19.1mm O.D. x 15.2mm I.D.
(粗造的)
接頭之間的距離：1m
接頭點：38個

訂購選項
C6MKII-10：基本的流體摩擦力測量裝置包括帶有管道和附件的框架結構。要求Armfield F1-10水力學工作臺和設備測量系統（詳見下文）。
C6MKII：流體摩擦力測量裝置
包括上文中所描述的C6MKII-10，外加一個水力學工作臺。要求有一個設備選項（詳見下文）。

設備選項
人工數據采集
為了完成C6MKII的所有實驗，有必要測量比提供的單獨的設備更大范圍內的壓力。Armfield推薦使用水壓計測量低壓，使用電子壓力計測量高壓。
訂購代碼：
H12-2：1米的水壓計
H12-8：便攜的數字壓力計
與人工數據采集儀器配套使用的是軟件包，可從手動輸入的讀數中執行所有必須的運算。
訂購代碼：
C6-301：教學軟件（手動輸入數據）
自動數據采集
C6-50：計算機數據采集設備
C6-50是一款小型的數據記錄設備，它可將數據保存在合適的計算機里（不提供）。設備包含帶有USB接口和連接線的接口設備，連同管道裝置的渦輪型流量計，和兩個獨立的帶快接裝置的壓力傳感器。
軟件的特征是可在儀器的模擬圖上顯示實時數據，記錄的數據和計算的參數以表格或是圖形的方式顯示，外加全套教學輔助文本，詳述了運行程序和實際練習。
*注意：C6-50配帶的電子傳感器可測量C6所涉及的所有壓力和流量。但是，為了獲取在非常低的流量或不同壓力中的精確結果，所以有必要采用體積流量測量法和/或水壓計。
計算機要求
C6-MKII-301和C6-50要求使用帶有Windows系統的PC（不由Armfield提供）。此電腦必須使用Window 98, ME, 2000或XP作為運行系統。C6-50同時要求一個USB接口。

輔助產品
C1：       可壓縮流動工作臺
C2：       亞音速風洞
C3：       多泵測試鉆探平臺
C4：       多功能水槽
C7：       管道湍振和水錘現象演示設備
C9：       流量計演示設備
C10：      層流工作臺
C11：      網絡化管道配件
F1-18：    管內能量損失測量裝置
F1-21：    流量計演示裝置
F1-22：    轉向能量損失測量裝置
F1-18-301：F1-18管內能量損失測量裝置的Windows程序
F1-21-301：F1-21流量計演示裝置的Windows程序
F1-22-301：F1-22轉向能量損失測量裝置的Windows程序

規范說明

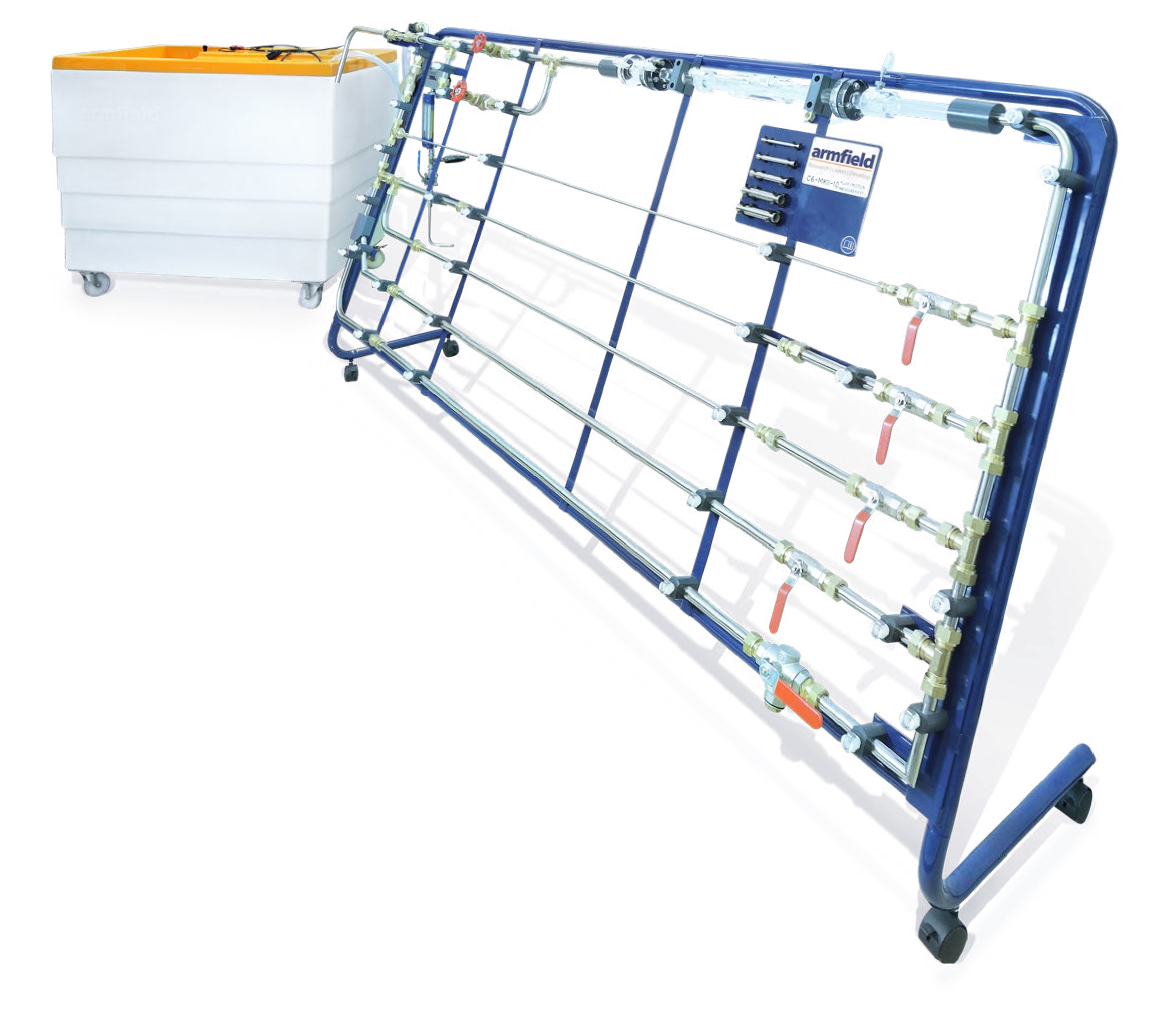

1. 此單元為深入研究一種不可壓縮性流體經過管道，配件和流量計設備時，因流體摩擦力而產生的水頭損失提供了條件。

2. 堅固的落地式管狀鋼架支撐測試電路，包括：

3. 4個內部直徑在4.5mm-17.2mm之間的光滑管道

4. 人造粗糙管

5. 90° 彎曲（大& 小半徑）

6. 90° 彎管

7. 90° 斜接

8. 45° 彎管，45°Y，90° T

9. 快速放大

10. 快速收縮

11. 閘閥

12. 截止閥

13. 球形閥

14. 聯機過濾器

15. 有機玻璃文丘里管

16. 有機玻璃孔板流量計

17. 帶有皮托管和靜態分接頭的有機玻璃管

18. 38個分接點

19. 所有固定管是用不銹鋼焊接

20. 適合研究103至105之間的雷諾數

21. 隔離閥系統，快速釋放測壓計連接閥和自封壓力表接頭可確保快速精確的結果

22. 適用的數據記錄附件

23. 適用的計算機輔助學習程序

24. 用戶操作說明書中包含有安裝，調試，維護的資料，還有學生練習

25. 設備設計可與F1-10水力學工作臺一起使用




推薦儀器
秒表
游標卡尺


可選附件
F1-10：水力學工作臺
H12-8：數字壓力計
H12-2：1米水壓計
C6-301:用于人工輸入數據的教學軟件
C6-50：配有軟件的數據記錄附件


整體尺寸
C6-MKII-10  高：1.10m
寬：2.25m
深：0.43m


運輸規格
C6-MKII-10   毛重：165Kg
體積：1.4m3


C6-MKII       毛重：325Kg
體積：2.9m3

各種不同的測量，演示和培訓練習可使用此設備進行：




1. 確定由流體摩擦產生的水頭損失與水流流速之間的關系

2. 測定水流經過各種標準管配件時與水頭損失的關聯

3. 測定水流經過帶有粗糙小孔的管道時，管道摩擦系數與雷諾數之間的關系

4. 演示在測量流量和流速中不等壓頭裝置的應用

5. 提供壓力測量技術的實際練習

6. 學生通過使用輔助性計算機軟件，可加強對涉及到水力學原理的理解
