應力相關的土水特征曲線壓力板儀系統是一套新型應力相關土水特征曲線量測系統。

Geo-Expert公司所生產的SDSWCC應力相關土水特征曲線壓力板儀系統是當前市場上技術性能較好、自動化程度高的應力相關土水特征曲線壓力板儀，SDSWCC采用了香港科技大學（HKUST）吳宏偉教授數十年非飽和土測試科研成果，其中包含專利性技術（發明專利：200810161126.1），除了具備其他所有品牌同類產品的測試功能以外，還進行了多項技術改進和自動化改造，使得儀器更加貼合實際使用需求，獲得更客觀、更準確的測試結果。、

土水特征曲線壓力板儀SDSWCC-H優勢：

（1）SDSWCC試樣排水/吸水和排水量量測采用兩套獨立的系統來進行，試樣排水/吸水采用水平容納裝置，而排水量量測采用垂直量管裝置，這樣可以避免量測管的水頭對試樣自動排水/吸水的影響。
（2）SDSWCC采用兩套氣泡沖刷系統，除了常規產品所采用的垂直沖刷量管以外，額外增加了傳統的Soilmosture集氣瓶氣泡沖刷系統，縮短氣泡沖刷的路徑長度，這樣測出來的排水量才是準確的。
（3）SDSWCC額外采用了數字式的軸向位移傳感器、軸向力傳感器以及孔隙氣壓（吸力）傳感器進行自動化數據讀取，同時也還都保留了傳統同類產品所采用的機械式讀數表。自動化的數字式傳感器除了可以提高測試控制精度以外，更加重要的是可以客觀地避免機械式讀數裝置人工讀數判斷時的主觀誤差。
（4）SDSWCC因?yàn)轭~外采用了數字式傳感器，除了可以用于傳統的非飽和土土水特征曲線實驗以外，還可以用于非飽和土固結測試，測試功能得到了增強。
（5）SDSWCC具有很好的擴展性，可以在未來很容易進行升級，比如可以升級到飽和土/非飽和土靜三軸測試系統、滲透系統等，也可以從現在的一維應力相關土水特征曲線壓力板儀系統升級到三維應力相關土水特征曲線壓力板儀系統。

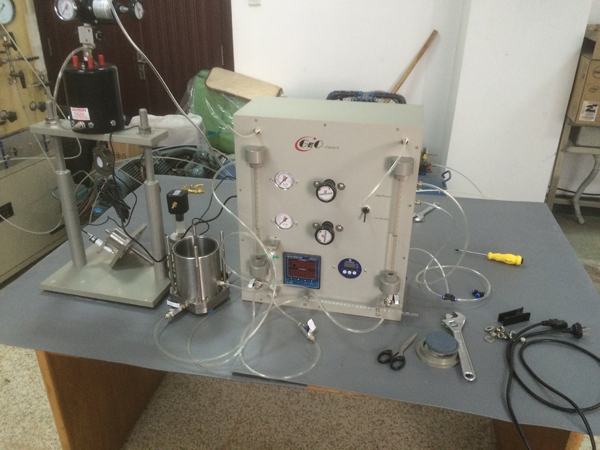

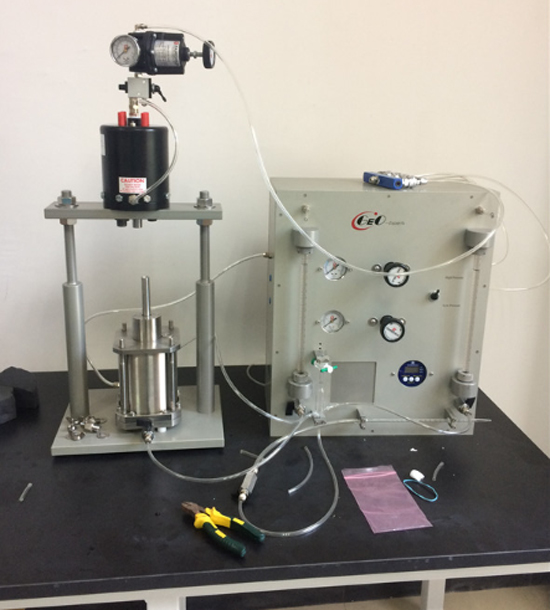

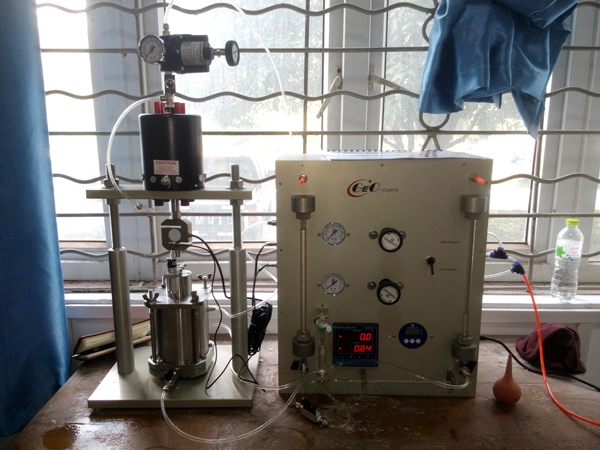

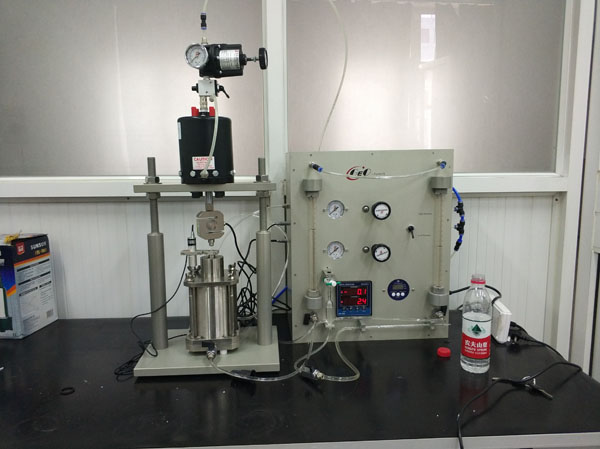

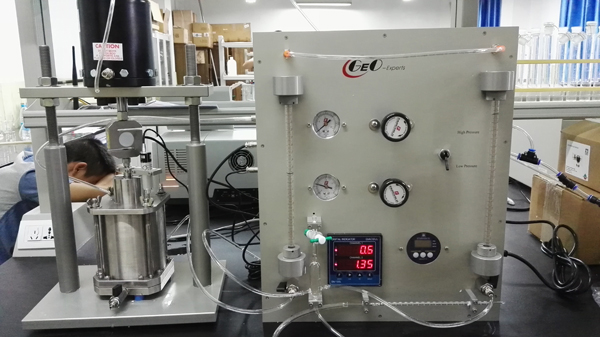

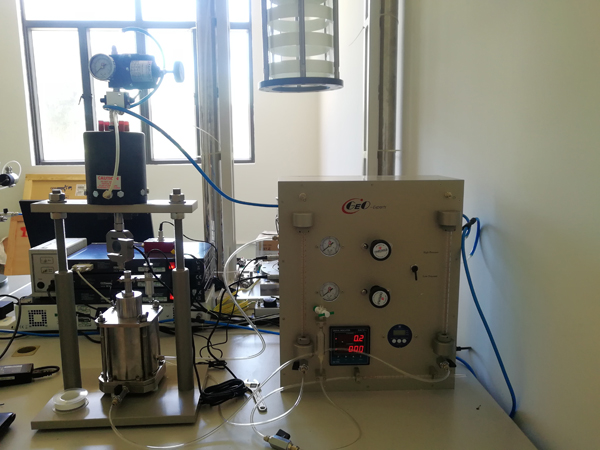

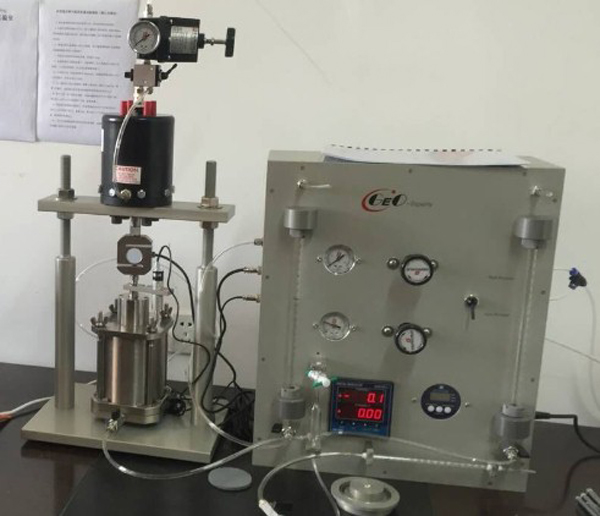

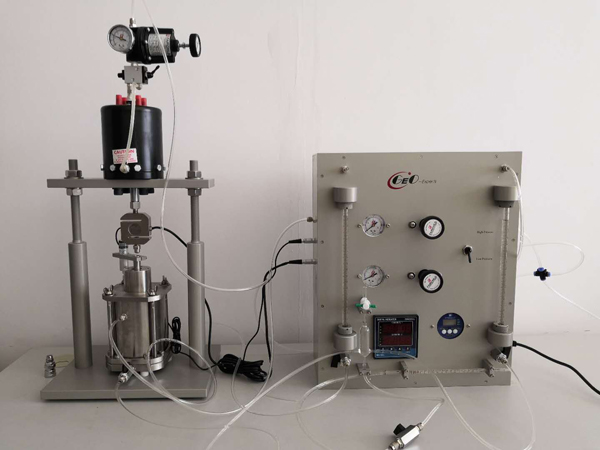

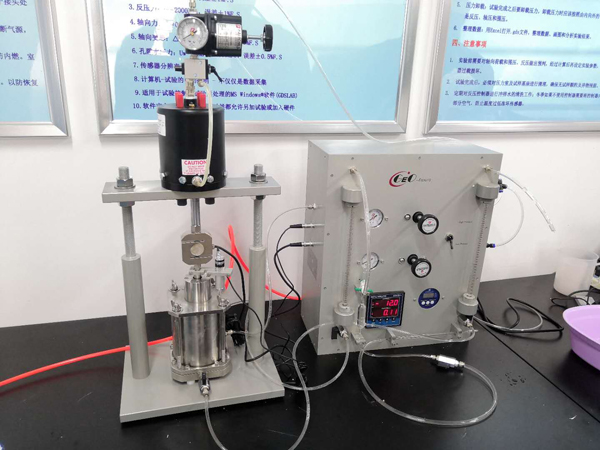

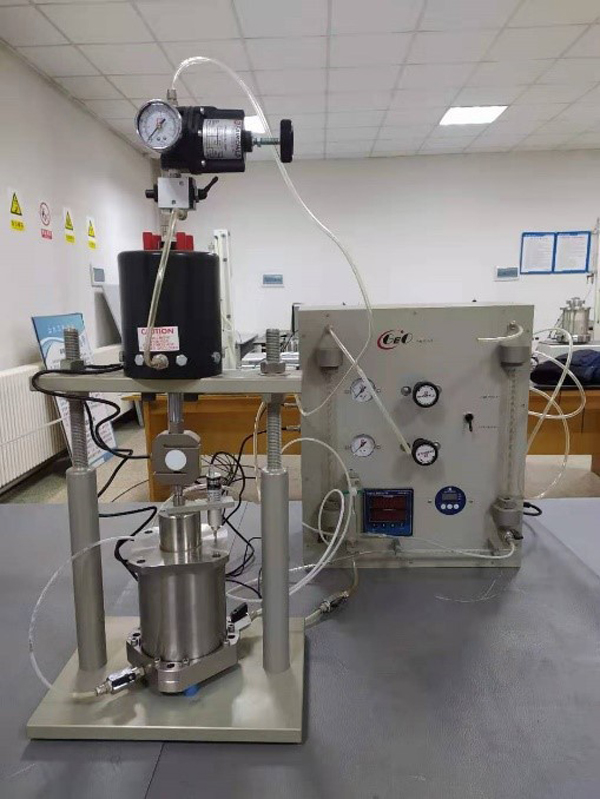

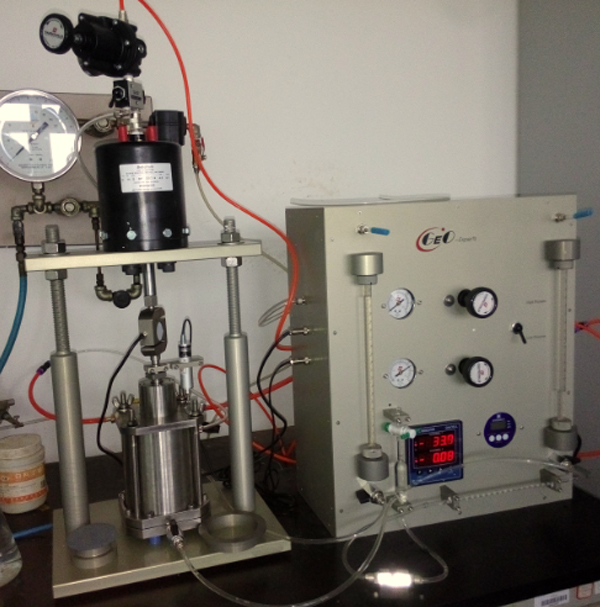

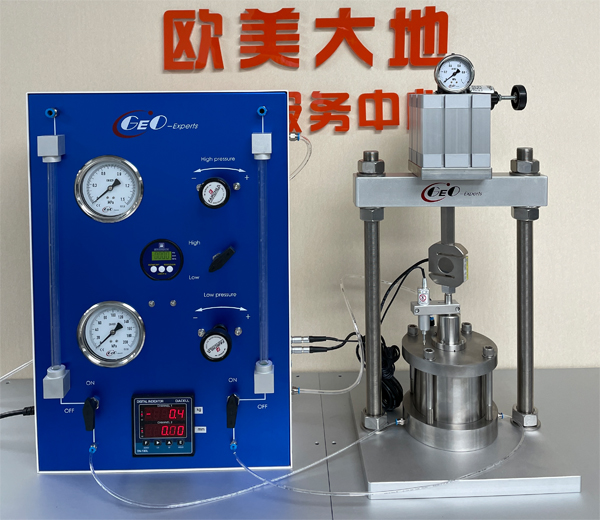

SDSWCC-H應力相關土水特征曲線壓力板儀

土水特征曲線量測系統,土水特征壓力板儀,土水壓力板儀,土水特征壓力板價格,SDSWCC-H,土水特征曲線壓力板儀,土水特征曲線

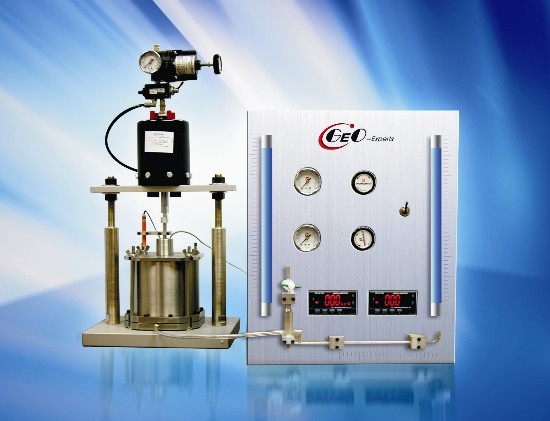

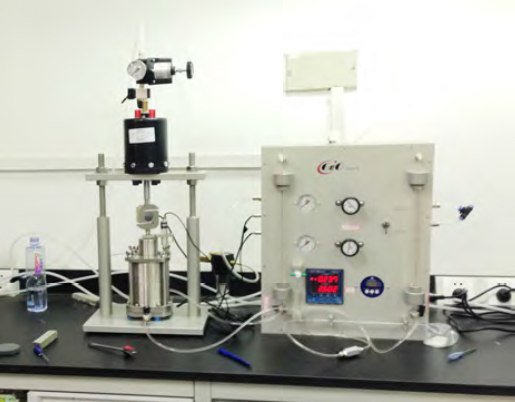

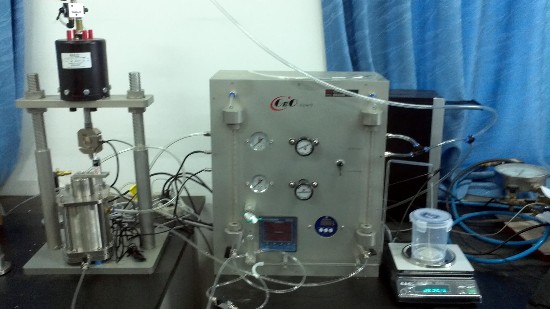

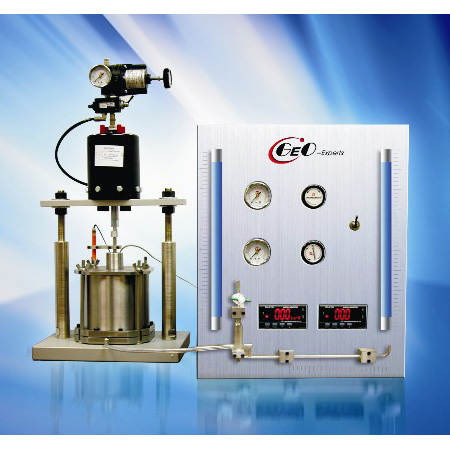

舊版應力相關土水特征曲線壓力板儀

土水特征曲線壓力板儀用途：

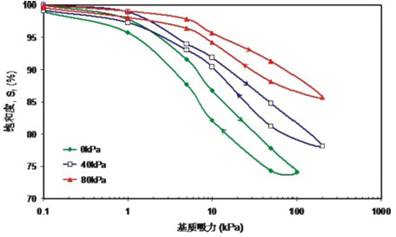

土水特征曲線壓力板儀1D-SDSWCC是一套簡便易用的非飽和土試驗裝置，用于應力相關的土水特征曲線及其滯后現象的研究，是研究一定壓力下土壤與水分之間物理關系的基本工具。應力相關的土水特征曲線是指在一定應力狀態下非飽和土的基質吸力（土壤內部的孔隙氣壓力和孔隙水壓力的差值）與含水量或飽和度之間的曲線關系。應力相關的土水特征曲線是非飽和土的一個重要基本性質，表征土體在一定應力狀態、不同吸力下的持水能力。

對于任何土，本儀器均可獲得不同應力狀態下完整的脫濕和吸濕土水特征曲線。該儀器的壓力板配有兩個不同規格的壓力表和調節器，在低壓范圍提高測試精度。本儀器系統的設計可控制基質吸力高達1500kPa，但具體的基質吸力控制范圍取決于陶土板的進氣值。相較于傳統的土水特征曲線壓力板儀，除了可以測量土樣在不同基質吸力下的水體積變化外，本儀器還能給土樣施加一維荷載（即K0狀態），并可以準確測量土體的總體積變化。用本儀器測得的應力相關的土水特征曲線比傳統的土水特征曲線更準確，更接近現場土的性質。

土水特征曲線壓力板儀主要性能：

（1）通過一個試樣可獲得完整的脫濕、吸濕土水特征曲線
（2）可以施加一維豎向應力，即K0狀態
（3）可以通過高精度的壓力顯示盒持續監控所施加的豎向應力
（4）可以精確測量土樣的總體變及含水量
（5）雙精度壓力表和調節器用于精確氣壓控制

土水特征曲線壓力板儀技術參數：

● 吸力范圍： 0.1kPa到陶土板進氣值
● 試樣直徑*: 90 mm 或140 mm
● 試樣高度: 最大25 mm
● 環境溫度: 5 – 50 oC

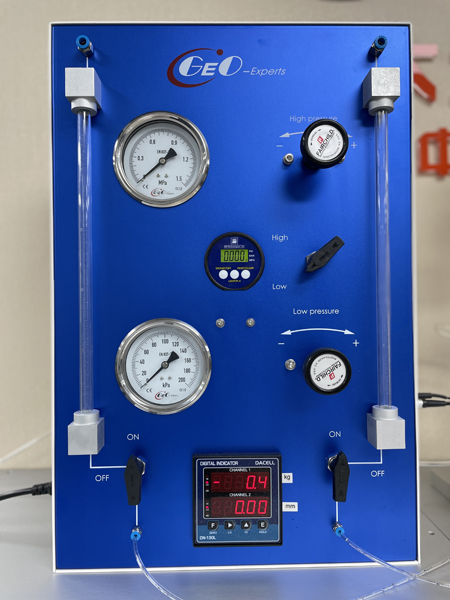

雙精度壓力表和調節器：

● 最大供應壓力： 500 psi (約35 巴)
● 流量：在100 psi （約7巴）時為40 SCFM（68m3/小時）
● 低壓范圍： 0.5 – 30 psi（約0.03~2巴）
● 高壓范圍： 2 – 150 psi（約0.1~11巴）
● 陶土板的進氣值**: 5 巴（標準）

垂直氣動加載系統：

● 加載氣缸的加載量程： 10 kN
● 加載氣缸桿件的移動量程： 50 mm
● 壓力表量程： 0 – 4.5 巴
● 調節器量程： 0 – 10 巴

軸向壓力傳感器（選購件）：

● 量程： 2 MPa
● 額定輸出： 0.5 mV/V
● 非線性： 2 % RO
● 數字顯示： 1 通道，4數字

LVDT軸向位移傳感器（選購件）：

● 量程： 5 mm
● 額定輸出： 5 mV/V ± 0.3 %
● 非線性： 0.3 % RO
● 數字顯示： 1 通道，4數字

* 可以從EPC公司訂購直徑為100 mm或150 mm的試樣室
** 可以另外訂購其他進氣值(例如1、2、3或15巴)的陶土板
