GDS LVDT局部應變傳感器可以直接在試樣上測量軸向和徑向小應變，是一款優質的位移傳感器。

在常規實驗室試驗中精確確定土的剛度是困難的。通常，三軸試樣軸向剛度的確定是通過包括一系列的附加位移測量來確定的。例如，三軸試驗中真實土應變的變化可能被加載和加載測試系統的可塑性所掩蓋。設備的可塑性和試樣安放影響使得試驗時試樣的應力應變特性難以正確的獲得，特別對于小應變范圍的試驗。所以大多數三軸試驗得出的土的剛度，往往遠低于那些根據野外情況得到的土的強度。（Jardi ne，Symes ＆Burland，1984）。

所以測量小應變就變得特別重要。LVDT 局部應變傳感器/位移傳感器是測量小應變的有效工具。目前的研究結果揭示了一個驚人的發現，土可被看作和巖石一樣易碎，在剪應變小于0.05%的情況下，了解它們的特性是非常重要的。在三軸儀上，軸向應變低于1%時，K0正常固結粘土可達到峰值強度。此外，即使不易碎，屈服前的應變常常很小。

常規三軸試驗，由于試樣無潤滑端與試驗設備底板間的接觸，會產生表面摩擦。使得試樣側向被約束，縱向也同樣如此。因此，試樣產生不規則變形，軸向和徑向位移變化從兩端的零到中部的最大值。

通常認為高徑比為2的三軸試樣端部受約束，而中間三分之一基本上不受約束，所以要獲得真實的變形模量，測得局部的徑向和軸向變形是非常必要的。

軸向變形的測量是基于試樣帽和底座間的相對位移，而試樣和底座的安裝是有誤差的。這些誤差是由于很難給三軸試樣提供絕對平面，平行而光滑的端頭而引起的。試樣帽可能放置在表面粗糙的試樣上，或與之不完全接觸，或在試樣的某一側?？赡苡捎谶@個點荷載的影響，在三軸壓縮試驗開始階段，試樣將產生急劇的變形，直至試樣帽完全安放好為止。

局部應變傳感器LVDT分類:

局部應變傳感器又分為軸向應變測量裝置和徑向局部應變傳感器兩種，如下圖:

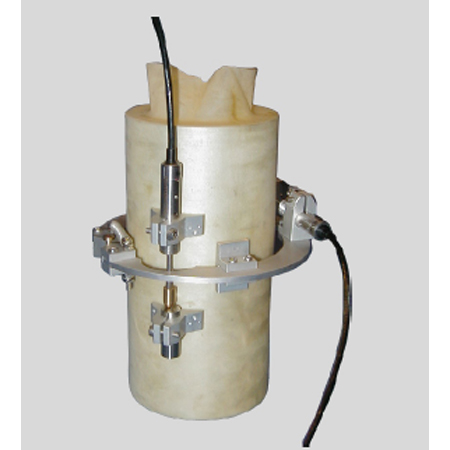

直接固定在三軸試樣上的徑向部應變傳感器

局部應變位移傳感器技術參數:

● 量程 +/- 2.5mm or +/-5.0mm
● 采用 16bit 數據采集器分辨率: +/- 2.5mm = <0.1μm, +/- 5.0mm = <0.2μm
● 精度 0.1% FRO
● 測徑器重量, 70mm徑器= 74g
● 軸向裝置重量 (1 套) = 26g
● 傳感器重量 (1 套完整的LVDT )20g

局部應變位移傳感器優勢:

● 直接在三軸試樣上測量軸向和徑向變形
● 輕型而緊湊的部件
 ●高輸出，高分辨率
● 設計成可以與GDS數據采集系統配套使用。
● 堅固的夾緊裝置設計
● 交叉的感應原件沒有物理接觸，所以不會發生磨損
● 水下型可以承受 3500kPa的壓力
● 非導電型可以承受 200Mpa的壓力
