PROBEX-E 鉆孔膨脹計

一、產品簡介：

膨脹計測試是在鉆孔內部進行的加載測試，帶有一個可徑向膨脹的圓柱形探頭。它用于原位確定巖體的變形特性和非常軟巖的蠕變特性。 PROBEX通過測量探頭的總體積變化來確定變形。該方法與旁壓儀使用的方法相同。它可以測得大體積巖石的平均模量值，與常規的鉆孔彈模儀不同（常規鉆孔彈模儀會受到巖體各向異性的影響）。通過監測活塞的位移來測量探頭的體積變化。這種方式消除了管子和手泵系統的膨脹。 PROBEX是一種多功能設備，具有巖石旁壓儀和柔性膨脹計的特性。PROBEX鉆孔膨脹計是一種可徑向膨脹的探頭，用于原位測試確定巖體的變形特性和軟巖的蠕變特性。

二、產品優點：

1、安全耐用

2、可以施加很高的壓力
3、測試結果實時繪圖

4、可以在深孔中使用

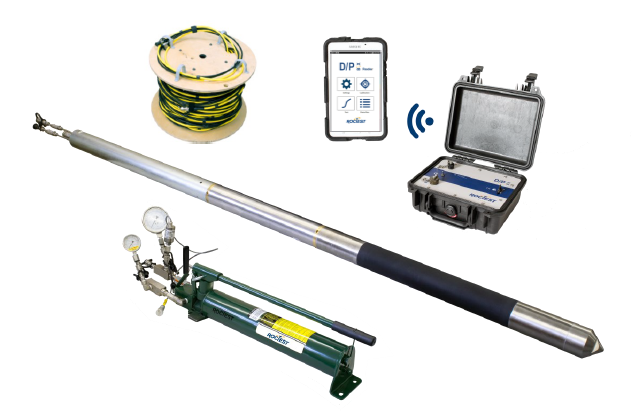

三、PROBEX系統包含：

1、一個探頭，可膨脹的橡膠安裝在鋼芯上
2、一套液壓模塊，包括雙活塞和液壓缸組件，以對橡膠膜進行加壓和卸壓
3、一個測量模塊，包含線性位移傳感器，用于監測注入的體積
4、液壓管路及電線
5、一個液壓手泵和壓力表
6、一個壓力傳感器
7、一個讀數裝置DP BOX，利用Android平板進行操作。這臺多功能讀數儀與Roctest制造的其它旁壓儀兼容。平板電腦上安裝有一個專用的應用程序，可以對試驗進行設置和標定，可以實時讀取試驗結果、繪制曲線，可以記錄數據，查看測試結果。

四、主要特征：

1、可以測得大體積巖體的平均模量
2、可以在深鉆孔中使用
3、可以在“N”尺寸的鉆孔中進行測試
4、可以施加很高的壓力（30 000 kPa）
5、自動采集和數據實時可視化，可以在Android平板電腦上對測試過程進行控制
6、堅固的外膜（聚氨酯和玻璃纖維增強）

五、應用：

1、隧道襯砌、混凝土壩基礎和橋梁支撐的變形估算
2、深基礎的沉降和承載力估算
3、鉆孔的側向變形分析

DP Box主菜單

六、技術參數

探頭
最大壓力	30 000 kPa
直徑
最?。ㄐ箟簳r）	73.7 mm
最大（加壓時）	85.5 mm
有效長度	460 mm
探頭上部螺紋	BW殼體箱+ NQ鉆桿適配器
讀數儀 - DP BOX
功能	體積和壓力指示器
用戶界面	與Android平板電腦進行藍牙通信
精度
直徑變化	0.001 mm (0.05 cc)
壓力	0.25 % F.S.
數據存儲容量	通常可以存儲超過10,000個數據（取決于平板電腦）
電源接口	通用交流電源插頭，帶美國/歐洲適配器+適配器電纜用于汽車（點煙器）和外部電池
工作溫度	-20 到 +70 ℃
待機	> 8 小時
電池	2 x 12 V 2.3 A，可充電
外殼	防水，防震ABS塑料
外形尺寸	25 x 28 x 12 cm (l x w x h)

七、其他

測試與數據解釋	導管穿過B尺寸的套管或NQ鉆桿，用于將探頭下放到測試深度。試驗過程是壓力控制的。使用手動泵逐級加壓。探頭的可壓縮性和遲滯性首先通過標定試驗來確定?？梢圆捎门詨簝x或柔性膨脹計的試驗步驟和數據解釋方法來使用PROBEX。但是，在非常堅硬的巖石中利用該設備所獲得的數據應該謹慎使用。減少數據量的方法與旁壓儀相同。該試驗方法是基于Lame方程，得到待測巖體的平均模量。Roctest開發的一個工具（ProbexCompanion）可用于確定該模量。
訂購信息	請明確說明：電纜/管子長度（50,100,150或200米），可選配件
可選配件	外膜
	NQ或BW到AW桿開槽適配器
	電纜和管子延長線
