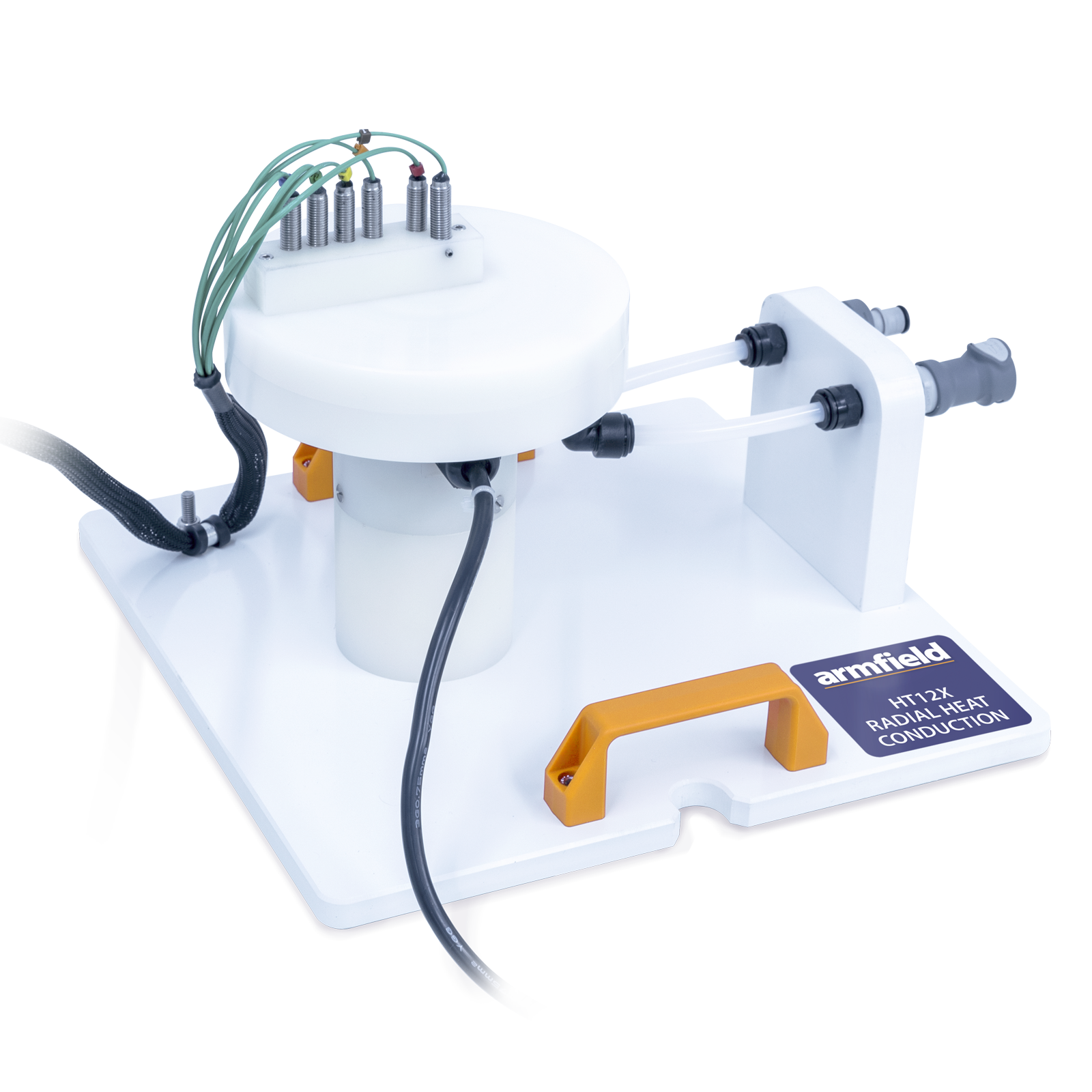

Armfield徑向熱傳導附件的設計旨在證明傅里葉速率方程在徑向穿過管壁的簡單穩態傳導中的應用。

這種布置使用具有不同半徑的溫度測量值的固體金屬盤，并且熱量從中心到外圍徑向向外流動，從而可以研究溫度分布和通過徑向傳導產生的熱量。

在HT12X上，可以通過HT10X從前置面板或從計算機軟件上控制加熱器功率和冷卻水流速。

技術細節

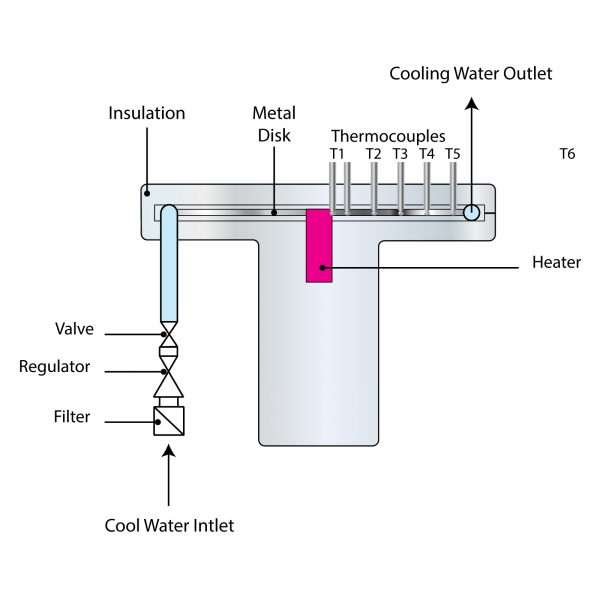

附件包含一個固體金屬盤，中間加熱邊緣冷卻通過熱傳導形成了相應徑向流的徑向溫差，6個k型熱電偶被放置在加熱盤的不同半徑上，以指示從中心加熱核心到金屬盤外圍的溫度梯度。每一個熱電偶徑向間隔10mm。冷卻水管通過快接頭連接，壓力調節裝置可減小壓力的波動影響。冷卻水控制閥可調整冷卻水流量，必要時可以超過0-1.5L/min的流量范圍。冷卻水流量通過渦輪型流量傳感器測得。

實驗研究

了解傅立葉速率方程在確定固體材料熱流速率中的使用

測量通過氣缸壁進行的穩態能量傳導的溫度分布（徑向能量流）

確定圓盤材料的比例常數（導熱系數k）

運行需求

冷卻水：1.5L/min @ 1 bar

該附件通過HT10XC基礎單元來進行供電

外形尺寸

HT12:                 HT12C:

高: 0.19m             高: 0.19m

長: 0.35m             長: 0.43m

寬: 0.18m             寬: 0.18m

運輸規格

HT12:                HT12C:

體積: 0.03m3          體積: 0.4m3

毛重: 5kg             毛重: 6kg

訂購編號

HT12

HT12C

訂購規格

小型附件，用于向?qū)W生演示徑向熱傳導的原理，該裝置可測得固體黃銅金屬盤的熱傳導特性

包含中間帶有加熱裝置的黃銅金屬盤和附在外圍的冷卻水管

6支K型熱電偶測量金屬盤加熱中心到邊緣冷卻部分的溫度梯度變化

加熱模塊絕緣，可減少熱損失造成的誤差

包含水壓調節裝置和手動的流量控制閥

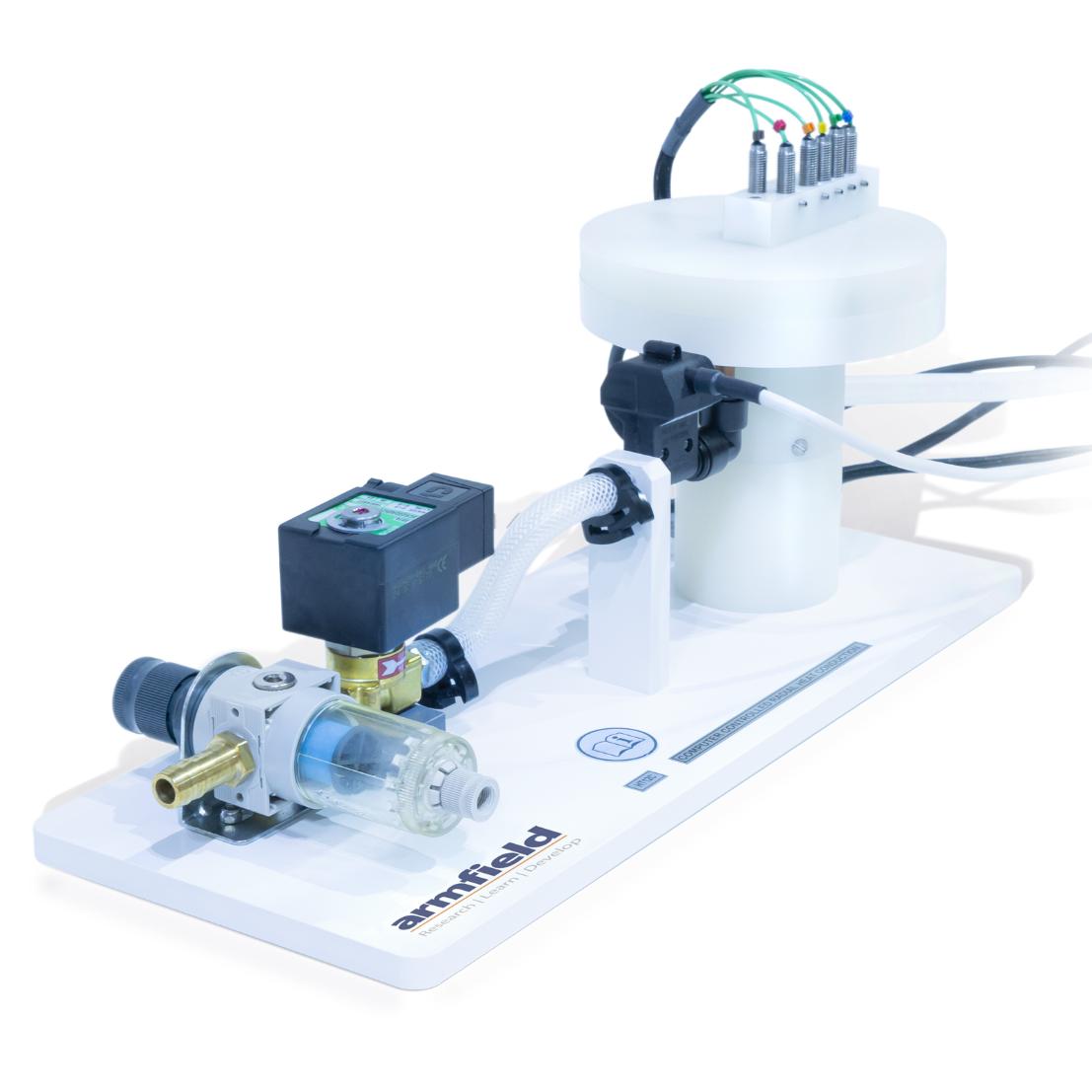

計算機控制單元包含電磁比例閥控制冷卻水流量，還帶有壓力調節裝置和流量計

加熱器功率最高可達100W

冷卻水流量可達1.5L/min

熱傳導金屬盤直徑110mm，3.2mm厚

包含詳細的使用說明書
