熱表面通過對流和輻射的組合模式使熱量散失（熱量傳遞到其周圍）。在實踐中，這些模式很難隔離，因此，分析在變化的表面溫度和表面上的空氣速度下的組合效果提供了有意義的教學練習。所研究的加熱表面是一個水平圓柱體，當它位于流動的空氣流中時，可以自由對流或強制對流運行。通過測量均勻加熱的圓柱體的表面溫度和提供給圓柱體的電能，可以將輻射和對流的綜合效果與理論值進行比較。可以表明，在較低的表面溫度下，對流占優勢，而在較高的表面溫度下，輻射占優勢，這可以證明是由于強制對流引起的熱傳遞增加。在HT14C附件上，可以通過HT10XC從前置面板或從計算機軟件上控制加熱器的功率和氣流速度。在HT14附件上，以上操作是手動控制的。

技術細節

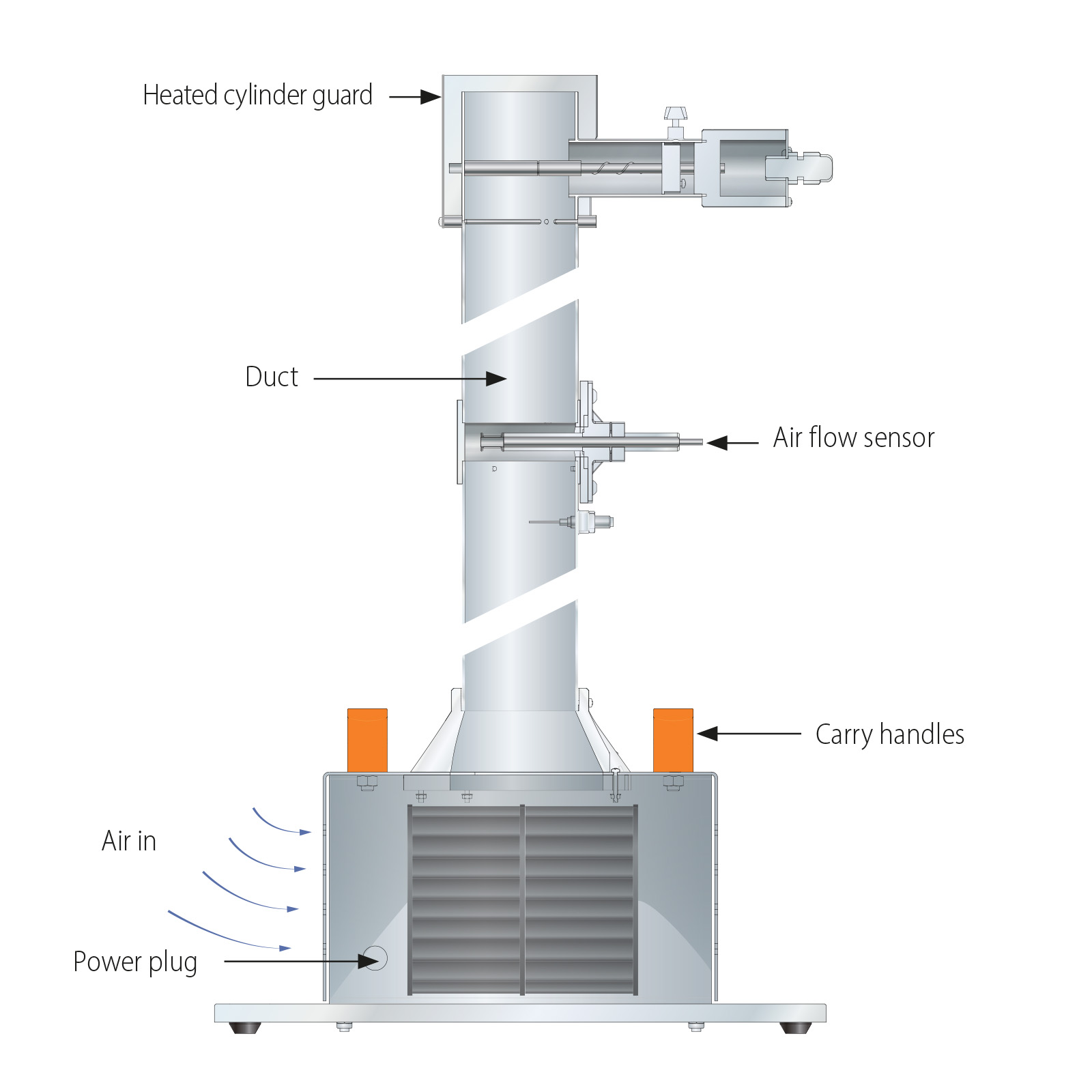

該設備由帶有垂直出風口的離心風扇組成。 管道頂部有一個加熱缸。 圓柱體在管道中的安裝結構設計為通過傳導至管道壁來減少熱量損失。 圓柱體的表面涂有耐熱涂料，可提供接近于一致的發射率。 K型熱電偶（T10）安裝在氣缸壁的中間位置，可在變化的工作條件下測量表面溫度。 變速風扇將空氣吹過出口管道，而風扇出口管道內的葉片型風速計可測量管道中的空氣速度。 在HT14C附件上，風扇是帶有電子控制的變速風扇。 在HT14上，可手動調節的節流板允許改變風速。 出口管道中的K型熱電偶（T9）可在加熱的氣缸上游測量周圍的空氣溫度。

實驗研究

在較寬范圍的功率輸入和相應的表面溫度下，在自然對流中確定來自水平氣缸的組合傳熱（Q輻射+ Q對流）。

測量低表面溫度下對流傳熱系數Hc的控制和高表面溫度下輻射傳熱系數Hr的控制。

在不同的空氣速度下確定強制對流對氣缸傳熱的影響。

必要附件

HT10XC計算機控制的熱傳遞基礎服務單元

運行需求

由HT10XC基礎服務單元供電

HT14-A, HT14C-A: 230V / 1ph / 50Hz

HT14-B, HT14C-B: 115V / 1ph / 60Hz

HT14-G, HT14C-G: 230V / 1ph / 60Hz

外形尺寸

HT14:                 HT14C:

高: 1.20m             高: 1.20m

長: 0.35m             長: 0.49m

寬: 0.30m             寬: 0.44m

裝運規格

HT14:                   HT14C:

體積: 0.1m3             體積: 0.2m3

毛重: 9kg              毛重: 13kg

訂購編號

HT14-A, HT14C-A: 230V / 1ph / 50Hz

HT14-B, HT14C-B: 115V / 1ph / 60Hz

HT14-G, HT14C-G: 230V / 1ph / 60Hz

訂購規格

小型附件，可向?qū)W生介紹水平加熱缸輻射產生的對流（自由對流和強制對流）的原理

包括一個安裝在垂直空氣管道中的加熱氣瓶，在管道的底部裝有風扇，該風扇可用于在氣瓶上提供可變的氣流

24V DC時的加熱器額定功率為100W

K型熱電偶可測量上游空氣溫度和氣缸表面溫度

在計算機控制的單元上，可通過變速風扇在0-7 m / s的范圍內以電子方式調節氣流，否則可以手動調節

空氣流速由出風管中的葉片型風速計測量

附件安裝在PVC底板上，該底板設計成可以放置在工作臺上并連接到基礎服務單元，而無需使用工具

包含完整的說明手冊
