對于簡單的固體形狀，溫度和時間隨時間和位置的變化，可以使用解析解決方案進行分析，這些簡單的固體形狀突然在恒定溫度下與流體對流。 提供簡單的形狀以及適當?shù)慕?jīng)典瞬態溫度/熱流圖，從而可以快速分析實際瞬態測量的響應。 使每種形狀在室溫下穩定，然后突然將其浸入穩定溫度的熱水浴中。 監視形狀中心的溫度可以使用提供的適當瞬態溫度/熱流圖來分析熱流。 安裝在形狀旁邊的獨立熱電偶指示形狀附近的水溫，并為測量自浸入熱水的時間提供準確的數據。

技術細節

該設備由一個熱水浴和一組儀器化的成型試件組成。 每個形狀都包含一個熱電偶，以測量形狀中心的溫度。 總共提供了六個形狀的測試件，即三個簡單的模型（矩形平板，長實心圓柱和實心球），每種模型均使用兩種不同的材料（黃銅和不銹鋼）制造。 對一種材料中的形狀進行的測量可用于確認由另一種材料構造的相似形狀的電導率。 提供每種形狀的瞬態溫度/熱流圖。

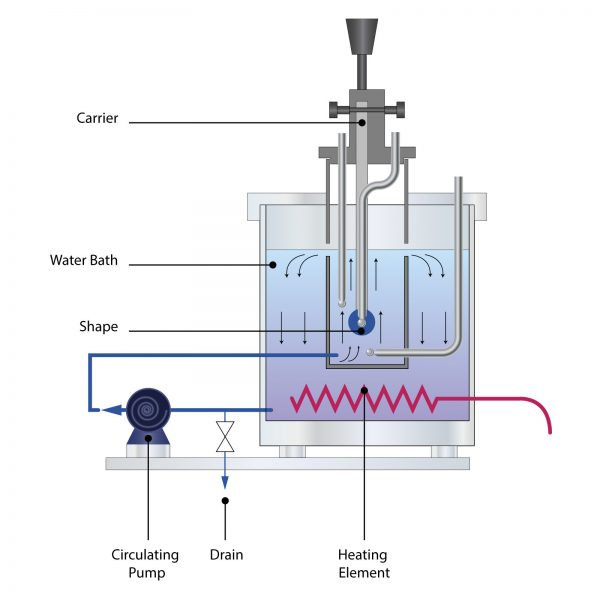

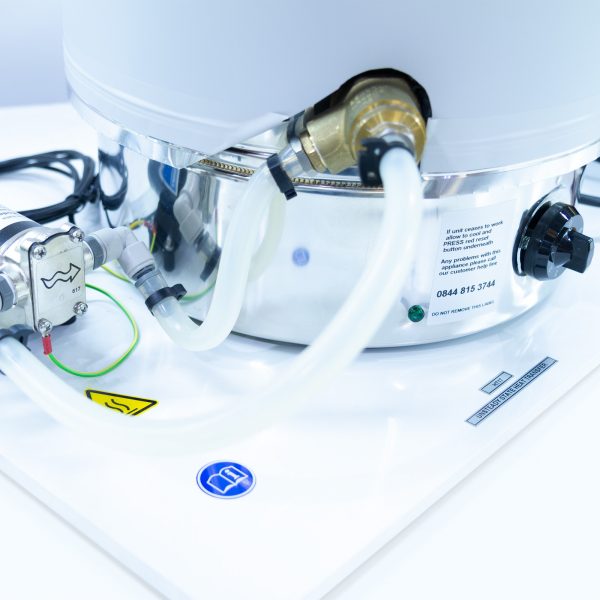

安裝在水浴箱旁邊的循環泵從水浴箱中抽水，并將水返回到位于中心的水浴箱內的垂直圓柱管的底部。支架可確保將每種形狀快速正確地放置在垂直管道內，以進行測量。水以恒定速度向上流過形狀，可確保傳熱特性保持恒定，并且還確保模型周圍的水保持恒定溫度。通過使用HT10XC調節泵上的直流電壓，可以改變水的循環速度。模型保持器經過精心設計，消除了在空氣溫度穩定的情況下觸摸模型的需要，并在進行瞬態測量時將模型精確地定位在水浴內部。安裝在模型保持器上的熱電偶與固體模型同時接觸熱水，并為溫度/時間測量提供準確的數據。恒溫器允許在進行測量之前將水加熱到預定溫度。浴中大量的水可確保在進行測量時，水溫的任何變化都最小。水浴由主電源電加熱器加熱，并受剩余電流裝置保護，以確保操作員安全。位于水浴箱中的熱電偶可監控水溫并將其調節到所需溫度。

實驗研究

將尺寸，形狀和材料不同的模型在室溫下穩定下來，然后放入熱水浴中。監測每個模型的溫度變化。分析溫度/熱流圖用于分析從不同固體形狀獲得的結果。從一種形狀獲得的結果可用于確定由不同材料構造的相似形狀的電導率。

必要附件

HT10XC計算機控制的熱傳遞基礎單元和用于數據記錄的PC

運行需求

電源需求:

HT17-A: 230V / 1ph / 50Hz @ 13 amp

HT17-B: 115V / 1ph / 60Hz @ 26 amp

HT17-G: 230V / 1ph / 60Hz @ 13 amp

外形尺寸

高: 0.67m

長: 0.60m

寬: 0.40m

裝運規格

體積: 0.17m3

毛重: 14kg

訂購編號

HT17-A: 230V / 1ph / 50Hz @ 13 amp

HT17-B: 115V / 1ph / 60Hz @ 26 amp

HT17-G: 230V / 1ph / 60Hz @ 13 amp

訂購規格

小型附件，使試驗?zāi)軌蛟诜欠€(wěn)態傳熱中進行

包括電加熱水浴箱，變速再循環泵，一套固體熱成型模具和一個成型容器

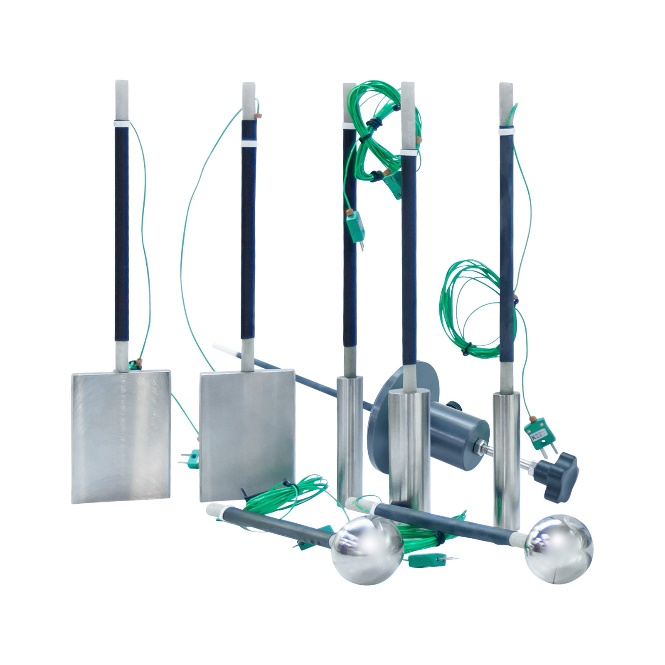

提供的模型包括一個矩形平板，一個長圓柱體和一個球體。提供每種形狀的兩種，分別由黃銅和不銹鋼制成。每個形狀都裝有熱電偶，以監視形狀中心的溫度

提供每種形狀的分析瞬態溫度/熱流圖

水浴加熱器為3kW。水浴箱包括一個集成的流道和一個用于測量水溫的熱電偶

循環泵可確保熱水在測試過程中以恒定速度流過待測固體。這是一臺變速直流水泵

附件安裝在PVC底板上，該底板設計成可放置在桌面上，無需工具即可連接到傳熱服務單元

包含完整的說明手冊
