Armfield HT18C熱電熱泵基于Peltier設備，展示了如何使用電能從冷表面提取熱量并將其傳遞到熱表面。 這種效果已被廣泛用于點冷卻（例如半導體器件的冷卻）和小體積冷卻。 HT18C設計用于Armfield HT10XC熱傳遞教學設備。

技術細節

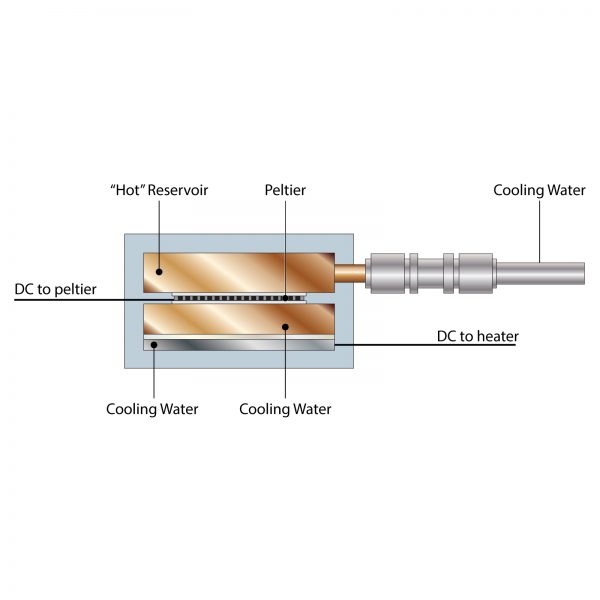

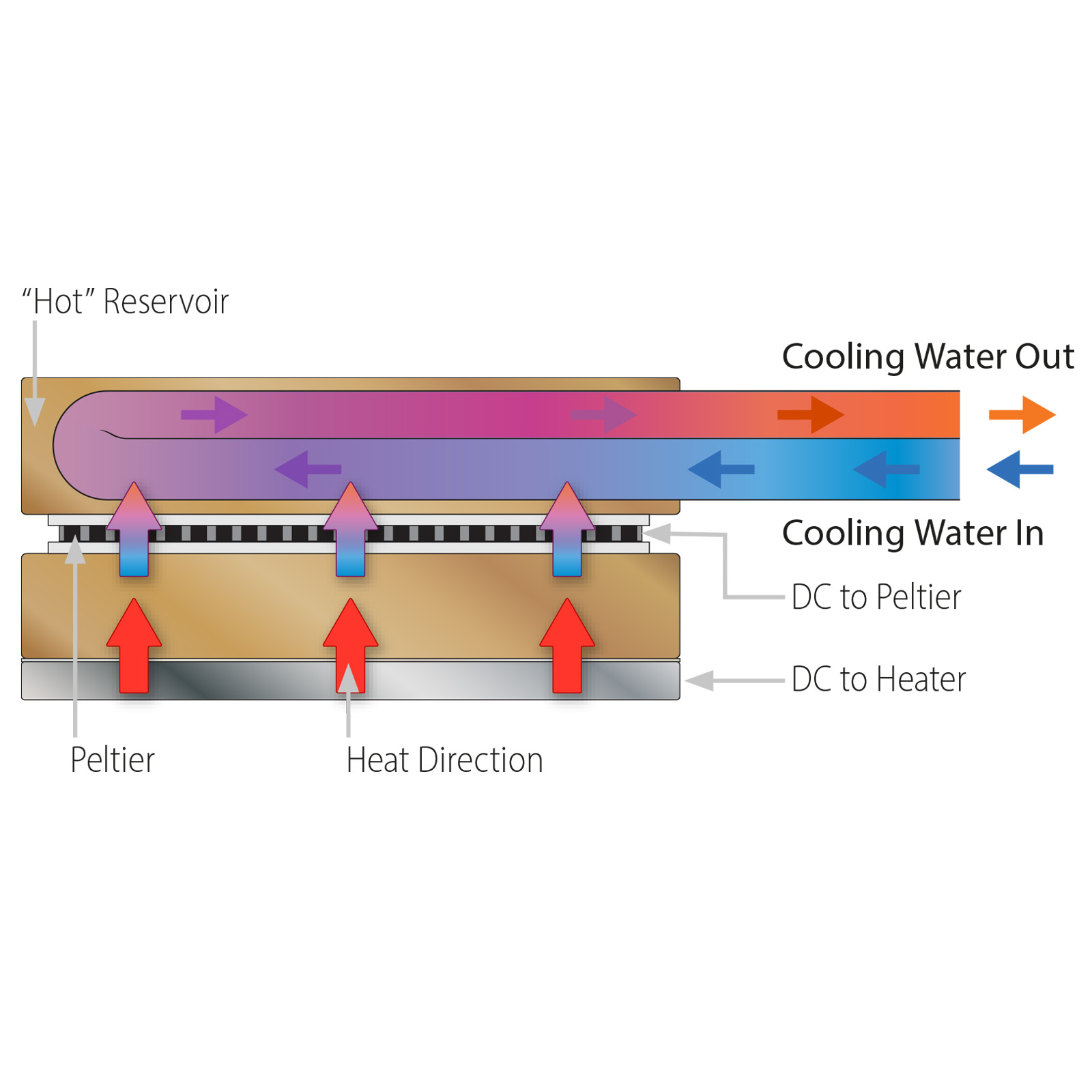

熱電 Peltier 裝置位于兩個銅塊之間的傳熱路徑中。它從一個區塊（冷庫）中提取熱量，并將其傳遞到另一區塊（熱庫）中。為了測量傳熱率，冷庫裝有由HT10XC供電的電加熱器。通過改變進入系統的電功率，可以確定系統在不同工作點和溫度下的行為。提取的熱量與通過電力供應給Peltier裝置產生的熱量一起傳遞到熱儲存器中。該熱量通過水冷式熱交換器排出?？梢哉{(diào)節流速以提供一定范圍的工作溫度。當施加溫差時，Peltier設備還可以用于產生少量的電能。 HT18C也可以證明這種效果。提供儀器來測量模塊的溫度，提供給Peltier設備的電功率，冷卻水流速和冷卻水溫度升高。加熱器功率由HT10XC測量，因此可以為系統建立完整的能量平衡。

所有設施都直接由計算機控制，包括加熱器功率，Peltier功率和水流量。 所有測量的信息都可以在計算機上獲得。 HT18C附件包含自己USB接口，與HT10XC連接到同一臺計算機。 所提供的軟件將往返于這兩個接口的數據集成到一個簡單，用戶界面友好的軟件控制環境中。 HT18C附件通過HT10XC基礎單元供電，因此在遠程使用時可以觸發相同的安全設施進行保護。

實驗研究

Peltier設備作為冷卻器的性能：

>傳熱特性與溫度和驅動電流的關系

>績效系數的衡量

>能量平衡

>演示Peltier裝置作為發電機

必要附件

HT10XC基礎單元和PC一臺

運行條件

冷卻水：1.5 l/min @ 1 bar

電源：通過HT10XC基礎單元供電

HT18C-A: 230V / 1ph / 50Hz

HT18C-B: 115V / 1ph / 60Hz

HT18C-G: 230V / 1ph / 60Hz

外形尺寸

高: 0.13m

長: 0.43m

寬: 0.53m

裝運規格

體積: 0.07m3

毛重: 15kg

訂購編號

HT18C-A: 230V / 1ph / 50Hz

HT18C-B: 115V / 1ph / 60Hz

HT18C-G: 230V / 1ph / 60Hz

訂購規格

?小型附件，旨在演示使用Peltier裝置在表面之間傳遞熱量

?包括Peltier設備，加熱器和水冷式熱交換器

?傳熱率高達68W

?加熱器功率，Peltier驅動器和冷卻流量全部在計算機控制下完全電子可調

?測量冷卻水的溫度和流量，以實現整體能量平衡

?附件安裝在PVC底板上，該底板設計成放在桌面上，無需工具即可連接到基礎服務單元

?提供了全面的說明手冊

?提供軟件
