Armfield液體&氣體熱傳導裝置專門用于學生測量和比較不同種類液體和氣體的熱傳導率，該設計使用方便，可快速清洗并大幅減少熱損失。HT20/HT20C 可反向兼容HT10XC，如果你已經擁有HT10XC裝置，通過使用該附件可擴展教學潛能。

設備特征

流體樣品層厚度嚴格控制在0.5mm，以減少對流

采用螺旋絕緣體可保持冷熱表面的同心性

當注入不同的液體或者氣體時，先前樣品中被捕獲的氣泡被受阻于螺旋流動路徑

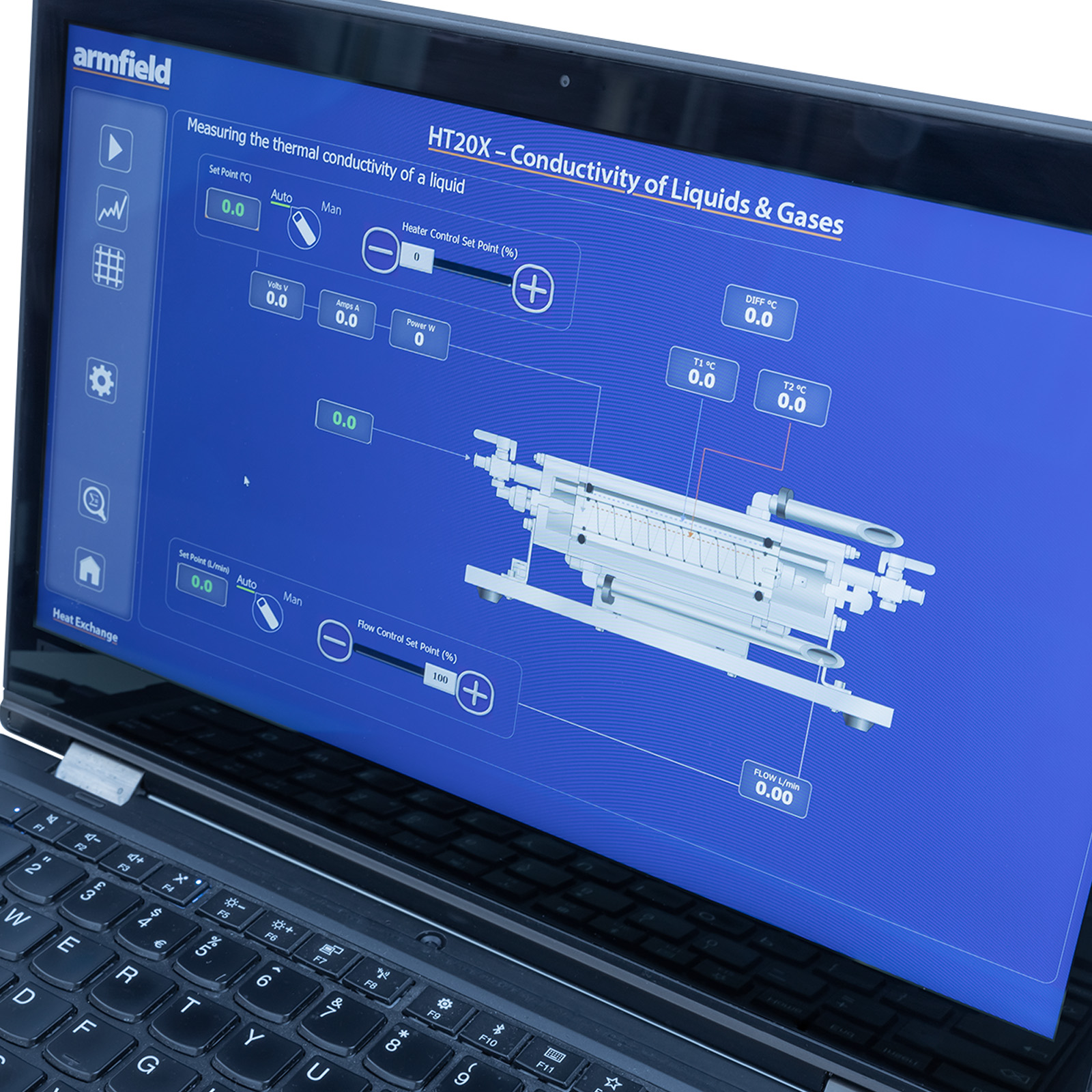

提供Armsoft教學軟件，并附有單獨的練習，可測定液體或者氣體的熱傳導率

設備優點

和HT11，HT12C附件互為補充，可完整的觀測液體，固體，氣體的熱傳導率

液體或氣體小樣品需要評估熱傳導率

設備描述

該裝置包括一個圓柱形的，電加熱鍍鎳鋁套筒，及其環繞的鍍鎳鋁核心。核心和套筒的設置使得兩部分之間形成均勻的較窄的環形間隙，該間隙中填充滿待測的液體和氣體。核心和套筒上均設置有溫度探針可測量間隙中流體每一側的溫度。HT20C增加了電子比例閥和流量計用于改變和測量流體。所有版本的裝置均配置有隔熱護套以減少與大氣之間的熱交換。待測的流體通過注射裝置進入環形間隙。使用HT10XC測量被加熱表面和冷卻表面之間的溫度差以及提供給加熱器的電源(直流電壓和電流的測量)可以計算出流體的電導率。在所有測試過程中流體表面積以及厚度保持不變。

實驗功能

了解傅立葉速率方程在通過液體或氣體傳導確定熱流速率時的用法

測量水和甘油等不同液體的比例常數（導熱系數k）

使用氣體（例如已知熱導率的空氣）對設備進行熱損失校準，然后測量不同氣體（例如二氧化碳和氦氣）之間的溫差以確定其熱導率k

注意：禁止在設備中使用易燃，易爆，腐蝕性或有毒的液體和氣體。

技術細節

流體樣品厚度：0.5mm（有環形間隙確定）

標稱傳熱表面積：1.225 x 10-2 m2

氣體液體樣品體積：6.126ml

最大加熱功率：200W@24V

最高操作溫度：90℃（由恒溫器控制）

軟件

隨附HT10XC

軟件功能：HT20 / HT20C的控制和數據記錄

軟件源代碼：Product / HT / HT10XC

必要設備

HT10XC熱傳遞基礎服務單元

可選附件

PC記錄數據或通過HT10XC進行控制

運行需求

冷卻水供應：1.5L/min @ 1 bar

設備通過HT10XC基礎單元進行供電

外形尺寸

高：0.16m

長：0.30m

寬：0.25m

裝運規格

體積：0.04m3

毛重：8Kg

訂購編號

HT20

HT20C

訂購規格

小型附件，學生通過使用該設備測量不同種類液體和氣體的熱傳導率

包含水冷裝置，鋁護套環繞鋁制核心產生厚度0.5mm的環形間隙，其中注滿待測流體

標稱傳熱表面積：1.225 x 10-2 m2

氣體或液體樣品體積：6.126ml

通過熱傳遞基礎服務單元，加熱功率最高可達200W@24V

恒溫控制器可防止過熱

兩只K型熱電偶測量待測液體或者氣體的溫度梯度變化

鍍鎳表面可減少熱輻射損失，窄環狀間隙可減少對流熱損失，熱絕緣可減少與大氣之間的熱交換。

包含一個壓力調節裝置提供穩定的冷卻水

計算機控制單元包好一個電子比例閥和流量計可改變和測量冷卻水流量

詳細的說明手冊介紹了設備安裝，試運行以及如何開展測量熱傳導率的實驗教學練習。
