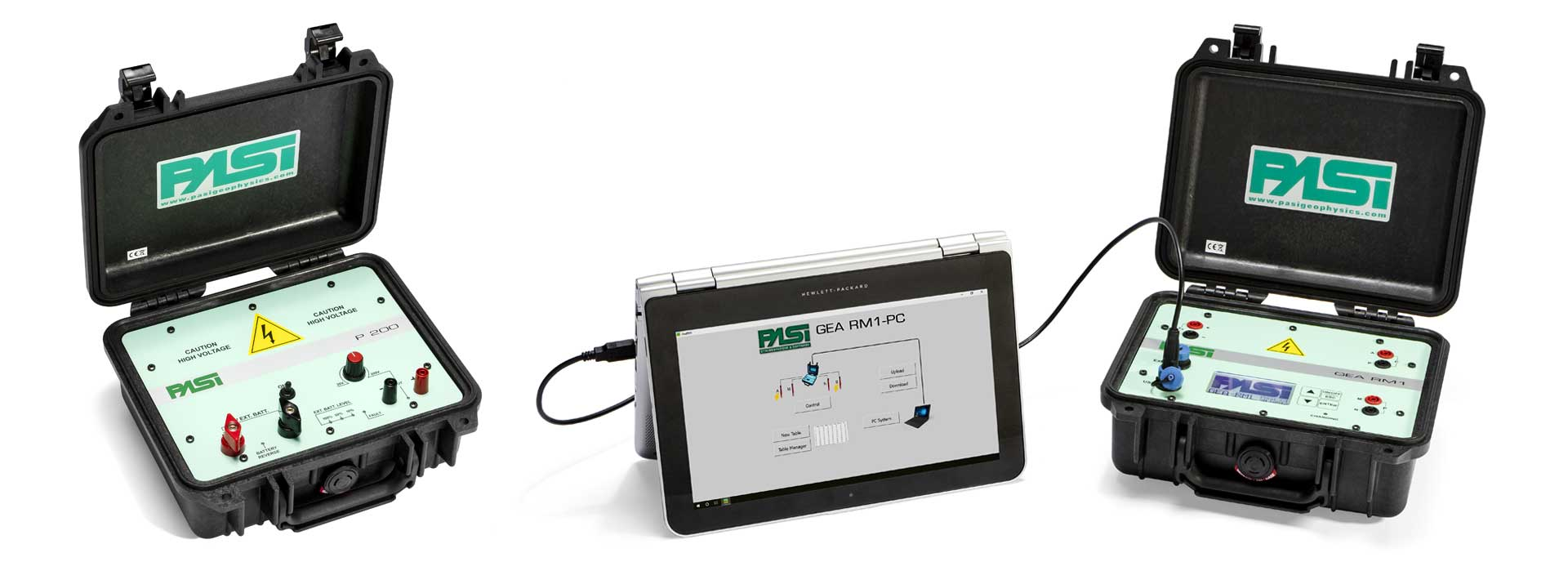

POLARES32 是輕巧又快速的交流電成像系統。

它被設計為測量交流電流和電壓,從而為用戶提供頻域中的視電阻率和相位值。 它用可調節的供電頻率工作,范圍介于7~125Hz。

POLARES32 可被用于多種條件:實驗室測量、電測深、地表電阻率成像、三維電法勘探、以 及河、湖、海中的移動測量等。

POLARES的用戶界面非常友好:采用USB線連接的外部PC進行設置與采集。

使用外部Windows PC進行操控和存儲， 可延長電池壽命，提高系統的整體可靠性。IT部分的故障 可通過在不停止工作的情況下更換PC來解決，軟件更新時不需要對儀器固件進行絲毫干預，最后，但 同樣重要的是，允許我們公司遠程協助診斷故障。

通信接口是一個PC USB端口，用戶可以通過該端口上載配置、安裝新的軟件版本、下載測量數 據，此外，還可以連接許多不同的設備，如網絡接口、WiFi路由器、藍牙或GPS天線、鍵盤等。

與傳統直流電成像系統有何區別？

地質領域使用的電阻率成像(ERT),自始至今基本上是相同的模式,根據源于垂直電測深(VES) 的原理:用一對樁插入地下并供應直流電,用另一對樁測量相應的電壓值。供應的電流及相關的電  壓一直保持不變,每次測量需要反轉極性。 POLARES采用的是可調節頻率的正弦交流電。

為什么說POLARES32是新的產品?

在保證相同質量的前提下,交流電激發的使用,可以大地提高數據采集的速度。 高速采集可 以減少野外工作所需的時間,相比傳統系統,工作效率可提高10倍 (多數情況下20倍) 。 此外,可以在模和相位的正弦條件下進行電流和電壓的比值測量,模和相位這兩個信息在單次測量 中即可獲得,使得系統可以同時獲得地下的電阻率和激發極化率。

POLARES32的主打強項是什么?

- 復電阻率測量: 作為交流電系統,POLARES可推斷地下介質的導電性和極化性質。事實上,復電阻率 的模長與孔隙流體的電解性質有關,而電壓和電流的相位偏移則直接受介質極化的影響。 所以,每一 個數據集都可用于分析電阻率和激發極化率。

 電阻率(電導率的倒數)是一個復數,與頻率無關,是物質的固有性質,可用如下公式表示 :

! ! = | ! |

其中σ*和ρ*分別為復電導率和復電阻率,|σ|  是電導率的模長,φ  是電壓和電流信號的相位偏移,σ' 和 σ'' 是復電導率的實部和虛部。復電導率的實部(同相的)和虛部(或弦)可通過如下關系獲得:

! !!  = ! ! tan(!)

實電阻率與電解導電現象(巖石或土壤電阻率,甚至孔隙流體的電阻率)有很大的關聯,也和激 發極化的多重方面(表面極化、金屬礦物的存在、污染物質等等)有關。許多研究和實踐正對交流電法勘探表現出越來越大的興趣,這正體現了其在礦產勘探、地質構造 描述和污染區檢測領域的成效。

對于更傾向于使用充電率作為激發極化參數的用戶,POLARES32可在每次測量自動輸出充電率 (單位ms),這來源于相移(頻域IP)和充電率(時域IP)的轉換關系。

- 快速高效:POLARES32可在高頻下(7Hz至125Hz)進行單頻測量。在多數常規應用中,在保證電極與地面耦合良好的前提下,如此做已足以獲取準確的視電阻率數據集，并可使用傳統的反演軟件。頻率越高,速度越快!  例如,不論采用何種電極排列方式,中等噪聲環境中的數據采集率可達到3個 采樣點每秒。在某些情況下,工作時長可減少10倍(或20倍!)。

- 高準確性:  采集系統具有高分辨率(電流信號0.4uA,電壓信號1.5uV),可以準確的插值電流和電 壓  的正弦信號。當POLARES32被用于頻譜激電法時,相移值必須在較高精確度下測量,高分辨率顯 得尤為 重要。 對于需要無噪相位數據的用戶,POLARES32可以兼容使用不極化電極,以避免激發和測量線路中 導線之間的電磁感應耦合作用

- 高度模塊化:POLARES32包含有激發和測量系統、 2 x 16電極多路轉換器、 防護裝置等，并集成 在一個堅固的Peli箱中。除兩個內部MUX外，MUX還設計為外部連接，以增加電極數量?？紤]到每個 MUX(以及所有其他附件)可擴展16個電極，用戶只需要購買(并帶到現場！)其特定業務(除開內 置32電極)所需的MUX即可。

POLARES32 主要特性

• 激發裝置和接收裝置位于同一箱體內,采用外置12V電池供電
• 超快測量速度:高達3 can/sec
• 微處理器控制的全自動測量,自動自然電位校正,自動測距修正,數字疊加,即時報錯功能。
• 測量前控制電極接地連接狀態質量。
• 測量和記錄接地電阻、電流、電壓、充電率(IP)、自然電位和標準偏差(SIGMA)。
• 可通過多種電極排列裝置:斯倫貝謝、溫納、偶極-偶極，三極法、二極法等,計算視電阻率。
• 支持用戶自行設計的任何2D和3D電極排列裝置。
• 測量電阻率的同時,測量和顯示充電率(正弦電流和電壓波形的相移):同時測量IP和電阻率值。
• 帶有自動轉換系統的多電極模式( 電極數無限制)。
• 自動擬合電流和電壓輸出值
• 輸出功率:200W
• 最大輸出電壓: 700 Vpp
• 最大輸出電流: 4000mA 輸出電流技術參數
• 分辨率: 0.4uA
• 精度: 在-20°C 到 50°C范圍內， 標準 0.15% ，最大1%
• 波形: 正弦形7到 150 Hz
• 輸入阻抗: 10 MOhm
• 輸入過壓保護: 1000Vpp
• 輸入電壓范圍: +/-300V 到 +/- 6V
• 自動50/60Hz 電源線性抑制

電壓測量技術參數:

• 實際分辨率: 1.5uV
• 精度: 在-20°C 到 70°C范圍內，標準 0.15%，最大1%
• 測量發射放電率精度: 0. 1%
• 電源:  外部電池(8.5V=至15V=)鉛或鋰電池， 30A內部保險絲，提供電源線反極性保護，客戶提供電池
• 可工作環境溫度: -20°C 到 60°C
• 存放溫度: -40°C 到 80°C

POLARES-32 技術參數
