產品概述

         這款全自動實驗室多功能取芯機主要為瀝青混合料試驗取芯設計，但也適用于對水泥混凝土，超高性能水泥混凝土等建筑材料進行取芯。

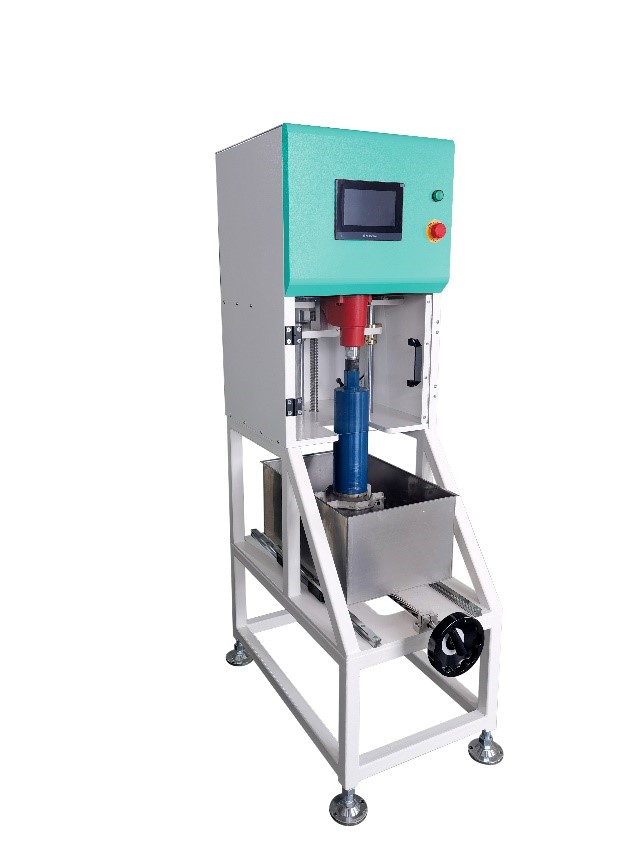

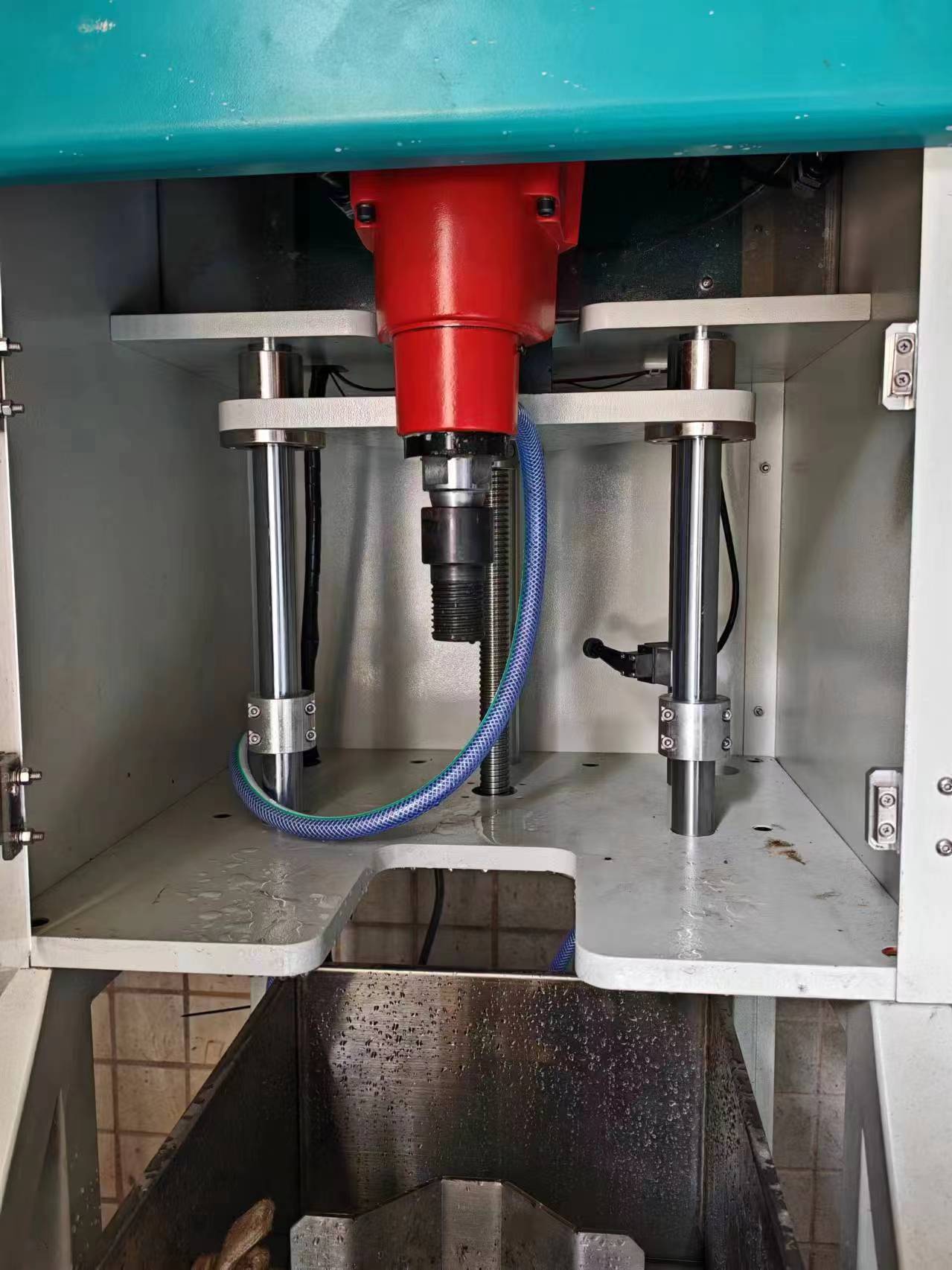

         整套全自動實驗室多功能取芯機包括：主機，鉆頭和試件固定夾具。主機中包括了控制鉆頭和電機升降的3軌導向系統，安全限位裝置，冷卻水噴嘴，觸碰控制器，以及能夠前后移動的試樣槽。內徑100mm的鉆頭和圓柱體豎向鉆芯固定工具作為標準配置隨機提供。用戶在完成設備安裝后，只需在控制器上輸入取芯速度后點擊開始取芯，設備即可開始自動取芯，取芯結束后自動返回初始位置。

鉆頭選擇

         我們在設計這款取芯機時，匯總了瀝青混合料試驗研究中所需要的主要試件尺寸，從而主要選擇了3款鉆頭，并為其配備相應的試件固定工具：

         內徑100mm的鉆頭，這是使用最廣泛的鉆頭，主要可以用于從旋轉壓實成型的直徑150mm圓柱體試件中鉆取直徑100mm的芯樣，用于單軸壓縮動態模量，直接拉伸疲勞試驗；

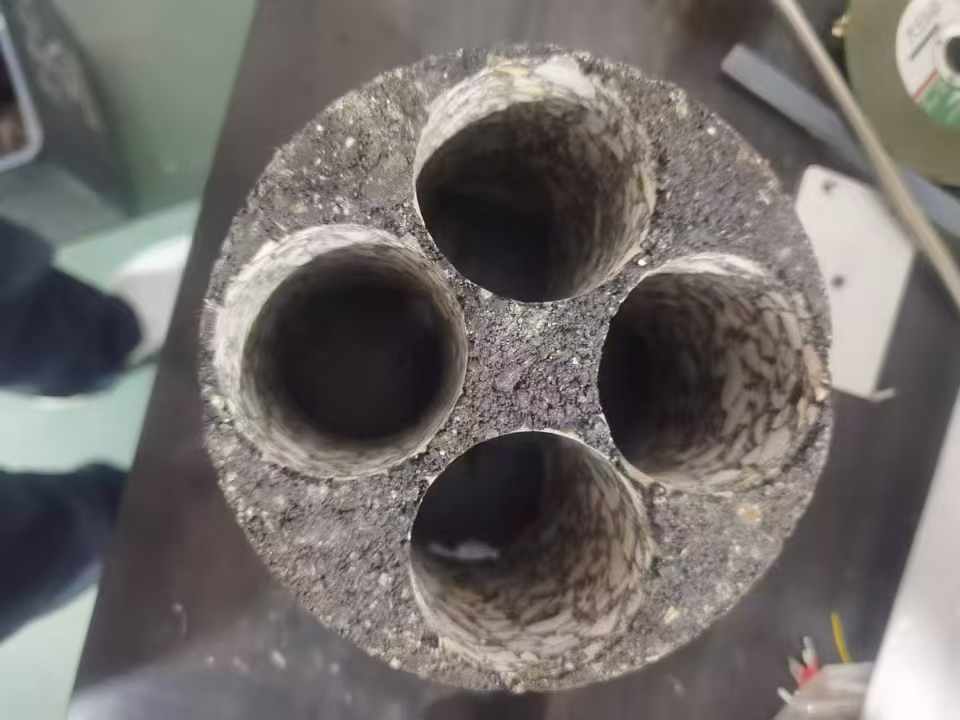

         內徑38mm的鉆頭，這種尺寸的鉆頭主要用于對現場路面取芯的試件進行橫向取芯；也可以用于對旋轉壓實成型的最大公稱粒徑19mm以下的瀝青混合料取芯，獲取的試件按照AASHTO TP132標準測試動態模量，按照AASHTO T411標準測試疲勞壽命；

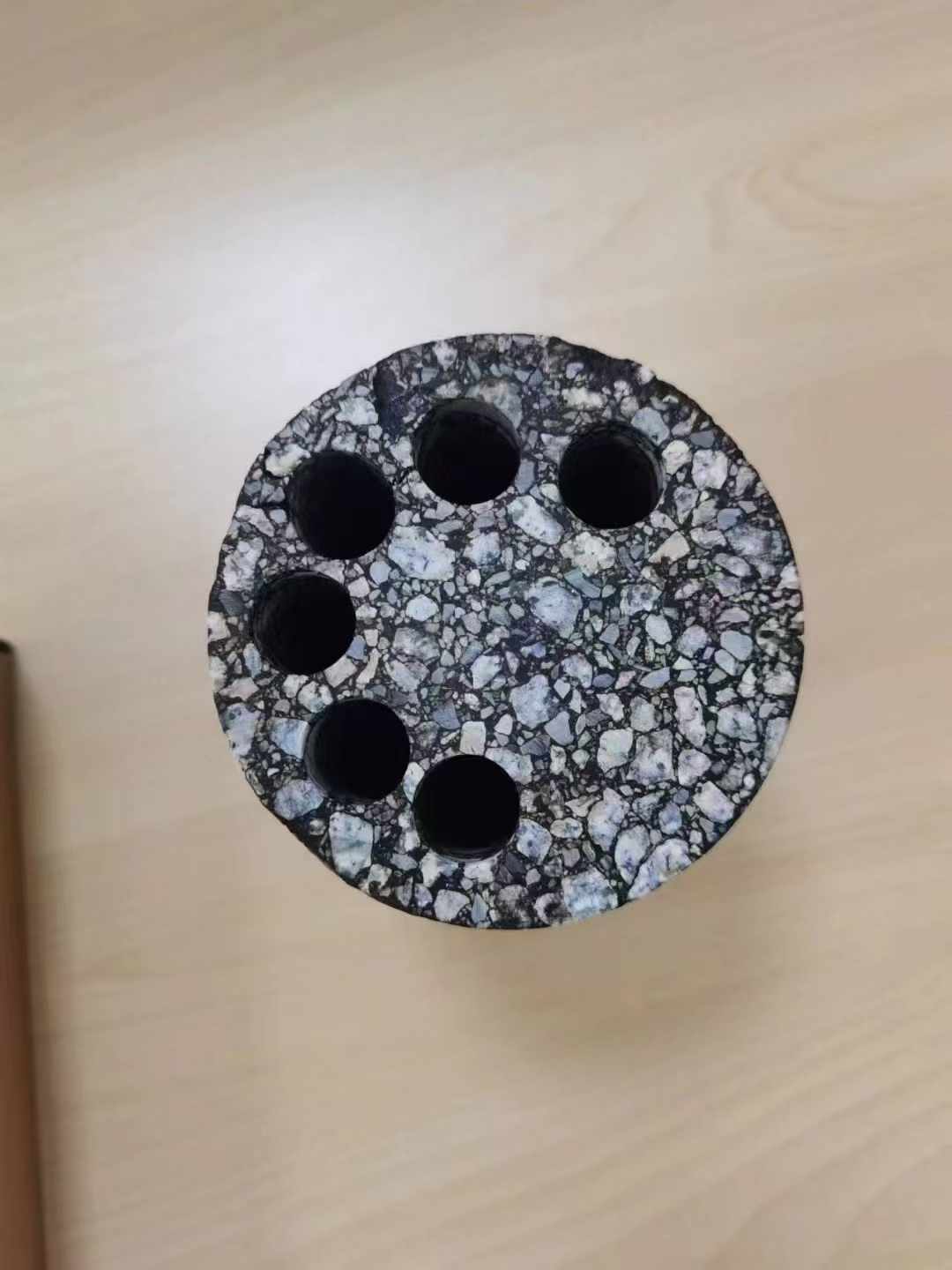

         內徑12.5mm的鉆頭，這種尺寸的鉆頭主要用于鉆取“細集料混合料 - Fine Aggregate Mixture（FAM）”芯樣，獲取的試件參考ASTM D7552標準使用DSR動態剪切流變儀測量剪切模量，預測疲勞壽命。

         除了這3種目前研究中使用較多的鉆頭外，我們還可以配備直徑150mm，50mm，25mm等尺寸的鉆頭，滿足一些特殊研究的應用需求，但因?yàn)檫@些應用場景較少，因此不是我們推薦的主要內容。

試件固定工具

         圓柱體豎向取芯固定工具。用于夾持直徑范圍100mm到150mm內的圓柱體試件，在豎向進行取芯。一般這種應用都是對旋轉壓實儀成型的試件進行取芯，從而得到內部空隙率分布均勻的中段位置進行試驗。當鉆取FAM試件時，因?yàn)樵嚰叨容^小，可以先將圓柱體試件切薄再進行取芯，從而直接獲得完整的小直徑試件。

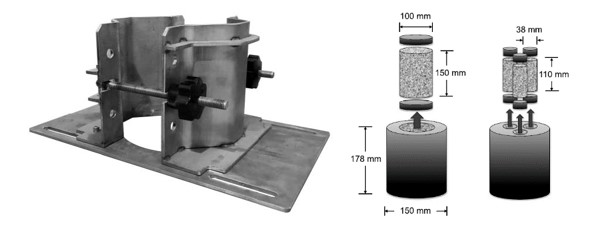

圖1：圓柱體豎向取芯固定工具和取芯原理圖

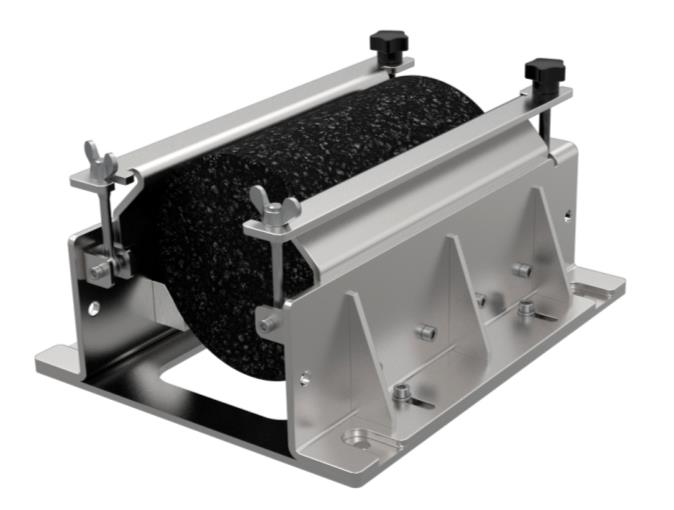

         圓柱體橫向取芯固定工具。用于夾持直徑150mm的現場路面芯樣，并在芯樣的水平方向進行取芯。使用這種取芯方式是因?yàn)椋赫鎸?shí)的瀝青路面結構是分層攤鋪的（我國典型的高速公路瀝青路面結構4cm-6cm-8cm的形式），因此現場取芯的試件不能直接用于單軸壓縮動態模量試驗（可以切割后直接用于間接拉伸動態模量試驗），因此我們需要如圖2（摘自美國NCHRP IDEA Project 181項目報告附錄）所示，對現場路面芯樣進行橫向鉆芯，從而得到某一個層位的瀝青混合料試件，再按照規范要求進行試驗。

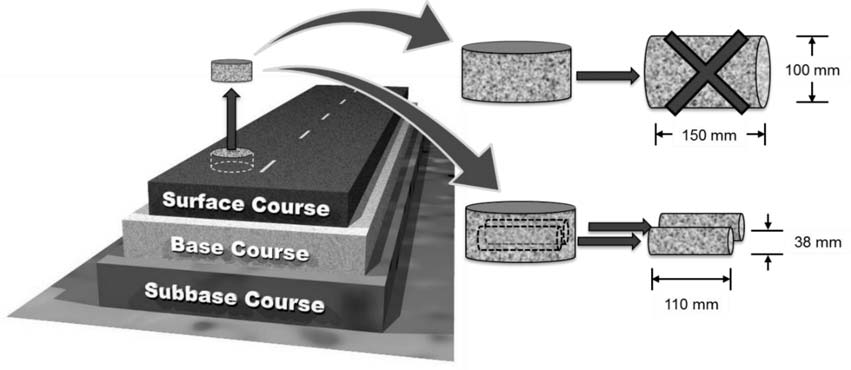

圖2：路面芯樣橫向取芯的原理圖

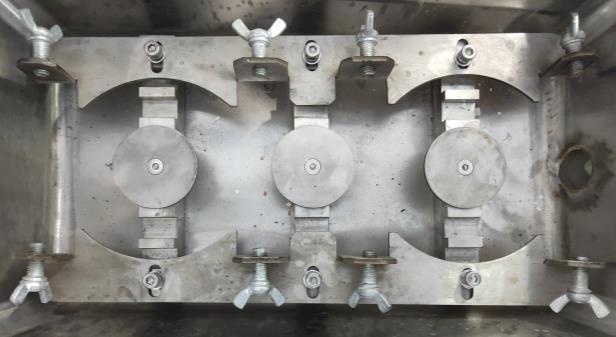

         立方體試件固定工具。如果用戶實驗室配備有剪切壓實儀，那么可以配備這種固定工具，固定剪切壓實儀成型的立方體試件（橫向尺寸450×150mm，高度120~185mm）進行取芯。采用這種方式獲取試件，可以一次獲取3個均勻性良好的圓柱體試件，提高效率的同時，也提高了試驗結果的準確性。

圖3：剪切壓實儀成型試件的取芯原理

技術規格

鉆頭轉速：650轉/分

鉆芯速度：下降速度最快可達80mm/min左右，瀝青混合料鉆芯通常使用50mm/min的速度

返回速度：鉆芯結束后，鉆頭能夠以250mm/min的速度快速返回初始位置

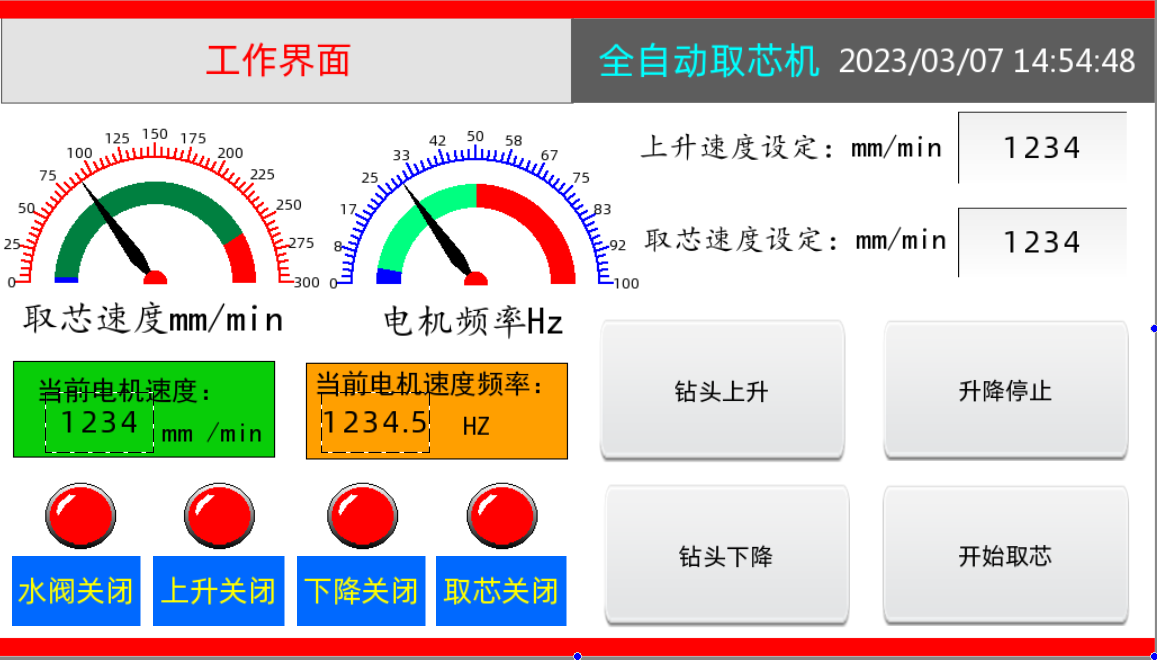

試驗控制：彩色觸摸屏控制

外形尺寸：深800mm×寬500mm×高1500mm

主機重量：約150kg

電源規格：220V交流電，50Hz，6kw
