高分辨率地震記錄系統

高速，小型化 & 低功率

DAQlink 5 是便攜式地震儀的第五代產品。系統可以配置為獨立的監測系統、地震折射系統或分布式地震反射系統。

Vscope軟件控制地震儀，提供采集控制，數據質量控制（QC）和文件存儲。地震儀利用行業標準的以太網進行命令、控制和快速數據文件傳輸。

系統特點：

每個地震儀節點1 至 24通道

高速24位ADC – 高達64,000 sps

帶寬 – DC 至 20 KHz

低失真 – 0.00008% THD @ 500 sps

寬動態范圍 –  >124 dB @ 500 sps

低噪聲 – <0.15 μV RMS @ 500 sps

多種時間同步模式

GPS可馴時鐘用于連續記錄

VHF/UHF無線電便于地下使用

支持使用PTP進行多個單元的時間同步

多種觸發模式

錘擊開關觸發用于主動源采集

時間觸發用于噪聲監測

LTA和STA觸發用于事件監測

兩種觸發電路可用，一種用于標準的，

另一種用于低電壓輸入

多種數據存儲方式

標準16 Gb內置存儲卡

外置式，兼容USB存儲接頭用于數據備份和傳輸

以太網連接用于快速數據傳輸和遠程數據存儲

內置以太網

通過網絡來配置地震儀和監測采集

兼容電纜，Wi-Fi和移動數據

內部FTP服務器用于外部數據存取

選配網絡擴展器，用于將多個DAQlink連接起來，以構建高通道數系統

內置接收測試

儀器測試：失真，交叉饋電，共模抑制比，脈沖 & 噪聲

傳感器測試：電阻，頻率，阻尼，靈敏度

DAQlink 5-24地震儀

運行模式：

記錄主動源地震數據

使用沖擊震源和錘擊開關的輕便快速作業隊伍

在嘈雜和/或困難的情況下，使用穩態震源和控制器來采集數據

將計算機聯網以監控采集過程、質量控制數據，并存儲激發記錄

記錄被動源地震數據

真實的連續記錄

使用蜂窩調制解調器用于遠程數據采集

配合地表或孔中傳感器工作

自動事件檢測

連續記錄和存儲數據

使用LTA或STA來判別事件

檢測到事件時，包括自動發送電子郵件通知

標準獨立地震儀

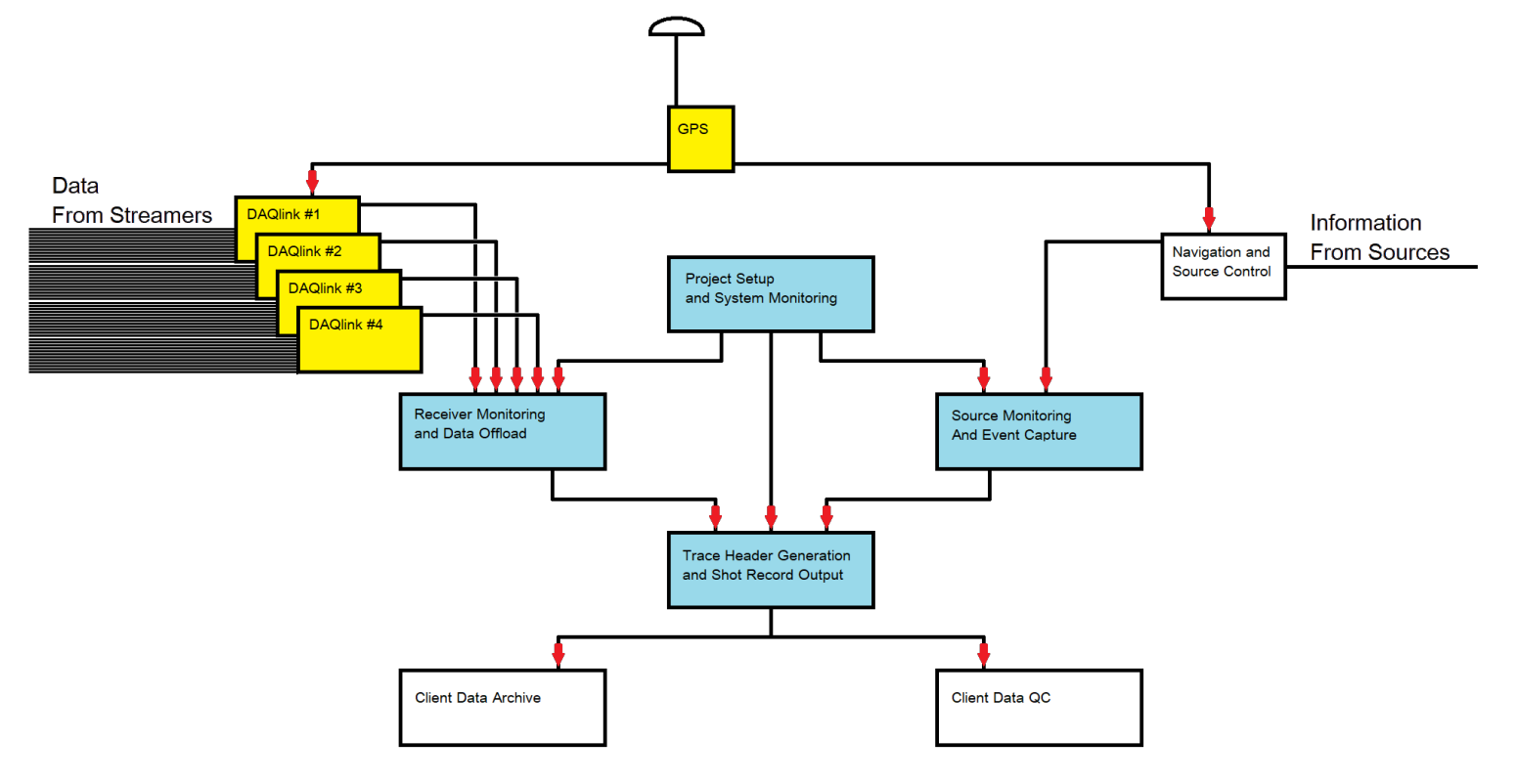

超高分辨率海洋地震

使用多個DAQlink 5-24地震儀，構建一個系統，該系統能夠以快速的采樣率和密集的震源點間距來采集地震數據。

擴展性和靈活性

所有DAQlink5-24地震儀均與Seismic Source公司全系列震源控制電子設備兼容。這包括Force 3 Vibroseis控制器、Boom Box 3炸藥同步器和RTM 3遠程觸發模塊。DAQlink地震儀還與Universal Encoder 3兼容。使用UE 3可實現精確的震源操作。

一個可疊加的模塊化系統

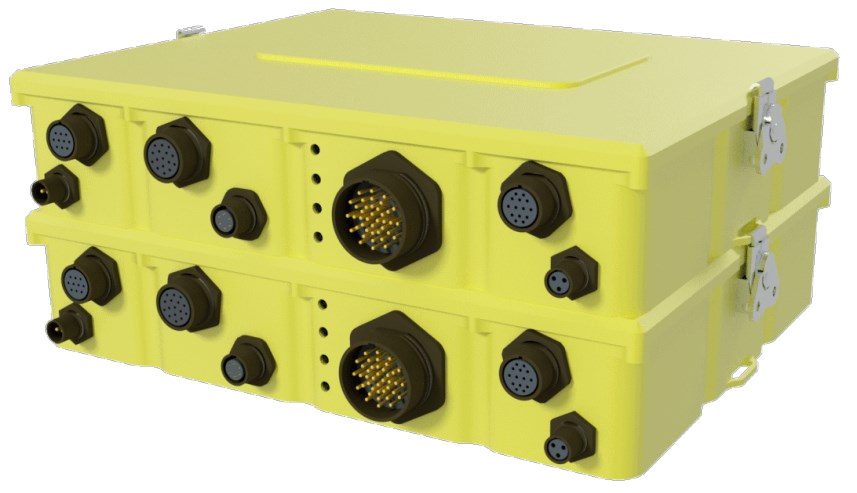

疊加擴展型DAQlink 5-24單元

DAQlink 5-24地震儀被設計為可疊加擴展成48通道（甚至更多）的系統。只需將各個主機單元扣在一起并連接電纜即可。

DAQlink 5-24具備網絡系統授時功能，因此單個GPS模塊即可同步堆疊中的所有DAQlink 5-24單元，從而提高整體定時精度。

整個系統連接到一臺計算機上，該計算機控制地震儀網絡并存儲采集到的地震數據。這臺計算機還可以在數據采集的同時進行質量控制。使用提供的軟件，地震數據可以存儲在Raw (.dat)、SEG2 (.sg2)、SEGD (.sgd)、SEG-Y (.sgy)、ASCII (*.csv)或MiniSEED格式中。

疊加擴展型DAQlink 5-24：48通道配置

大型項目                                                                             分布式節點項目

分布式連接配件

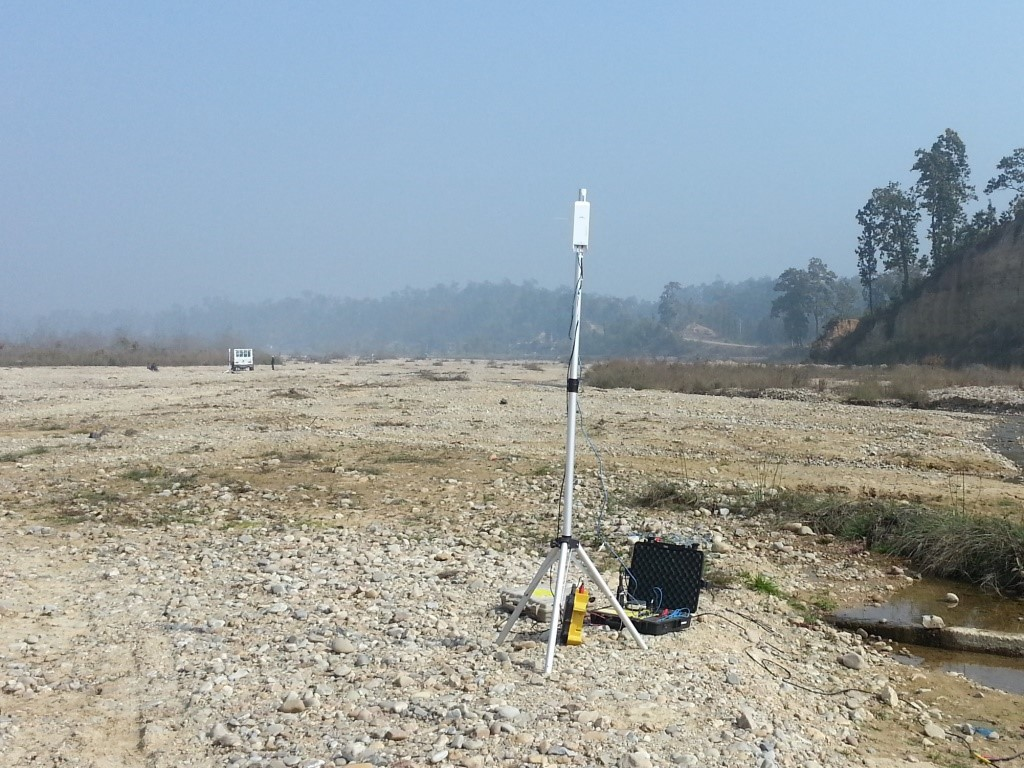

除了將DAQlink 5-24單元堆疊在一起外，還可以使用100Base-T網絡構建地震儀網絡：

? 有線解決方案 - 分布式DAQlink可將單元之間的距離從100米擴展到3公里

? Wi-Fi解決方案 - 使用標準Wi-Fi收發器的典型視距通信

? 互聯網解決方案 - 將每個DAQlink或整個DAQlink系統連接到移動數據調制解調器，并通過CloudConnect從任何位置下載數據。

技術指標：

模數轉換：24位，高速，Δ-Σ轉換器

典型動態范圍：大于124 dB（@ 500 sps）

交叉饋送：優于124 dB（@ 500 sps）

共模抑制：優于100 dB（@ 500 sps）

總諧波失真：優于0.00008%（@ 500 sps）

典型噪聲基底：0.15微伏RMS（@ 500 sps）

帶寬：0至27千赫茲（未濾波）

前置放大器增益（用戶可選）：x1（0 dB），x4（12 dB），x16（24 dB），x256（48 dB）

最大輸入信號：x1增益-6.5伏峰峰值

輸入阻抗：100千歐

數字濾波器：

低切濾波器-禁用，0.001-120赫茲

濾波器類型-線性或最小相位

抗混疊濾波器：85%奈奎斯特頻率

采樣間隔：0.016、0.032、0.0625、0.125、0.250、0.500、1.0、2.0、4.0、8.0、16.0毫秒

采樣率：64,000、32,000、16,000、8000、4000、2000、1000、500、250、125、62.5樣本每秒

記錄長度：無限制（連續記錄）

記錄模式：

DAQlink（由外部事件觸發）

Sigma（連續記錄）

觸發精度：在任何采樣頻率下±1微秒

預觸發延遲：最長32秒

后觸發延遲：最長100秒

物理特性:

內部網絡：

雙100-BaseT以太網芯片

支持系統間PTP時鐘同步

包含實時數據傳輸

內部CF卡內存：16 GB標準（可擴展）

可選外部可拆卸內存：32 GB（可擴展）

GPS接口標準:

內部時鐘與GPS時間同步

GPS時間和位置與數據一起保存

功耗（每24通道）：每通道小于0.13瓦

電源要求：11至28 VDC

內部測試：儀器和檢波器排列的內部驗證測試

尺寸（標準版）：大小：280 x 246 x 56毫米（11.0 x 9.7 x 2.2英寸）

重量：2.0公斤（4.4磅）

工作溫度（Operating Temperature）：-40°至80°C

外殼（Case）：堅固的銑削鋁制

防水密封-IP67
