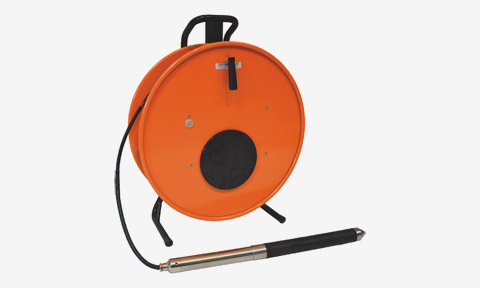

SBS 42 P波震源

型號：SBS 42

用途：SBS42型孔中震源由IPG5000脈沖發生器供能，用于在充水井孔中激發壓縮波（P波）。 產品咨詢

標準規范：

相關產品
SBS 42 P波震源

SBS42型孔中震源由IPG5000脈沖發生器供能，用于在充水井孔中激發壓縮波（P波）。產生的地震信號的一致性高。由IPG5000生成的能量流經同軸電纜，最終由尾端的兩個相鄰電火花電極瞬間釋放。產生的高壓等離子使水瞬間蒸發，形成蒸汽氣泡并隨后膨脹破裂，從而生成高頻的地震波。


觸發精度:

通過由遠程控制單元（RCU）控制的脈沖發生器（IPG5000）的手動或自動觸發釋放火花脈沖。RCU將脈沖發生器的參考信號轉換為精確的時斷信號，精度為幾微秒。

信號穩定性和頻率響應:

使用了相干譜計算來評估震源的重復穩定性，使用了相干譜計算。相干函數值“1”表示的重復穩定性，而相干函數值“0”的則表示毫無重復穩定性。測試表明，P波火花源SBS42在低頻至4-5kHz頻率時均具有相當高的重復穩定性。

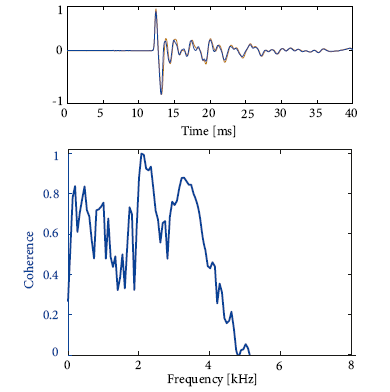

信號穩定性相干譜圖像

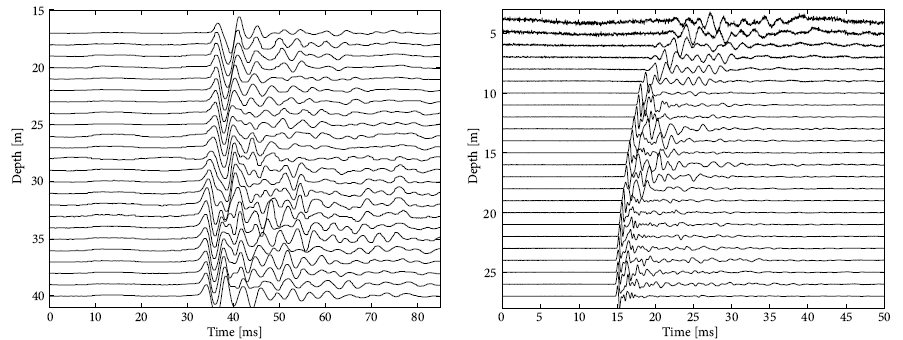

激發信號示例:


                                                                                                                                                           硬巖，孔間距100m      松散飽和沉積物，孔間距20m

性能指標:

生成的地震波類型: P波
信號頻率： 最大5 kHz(視地質情況和孔距而定)
可操作深度: 最大400 m
探頭長度: 645 mm
探頭直徑: 45 mm
探頭重量: 3.8 kg
電纜重量: 206 g每米
電纜可承受拉力 3400 N
適用孔徑: 最小 50 mm
耦合裝置: 不需要
深度標記: 電纜上每2米
接頭: 至脈沖發生器 IPG5000
存放：絞于絞盤
