描述

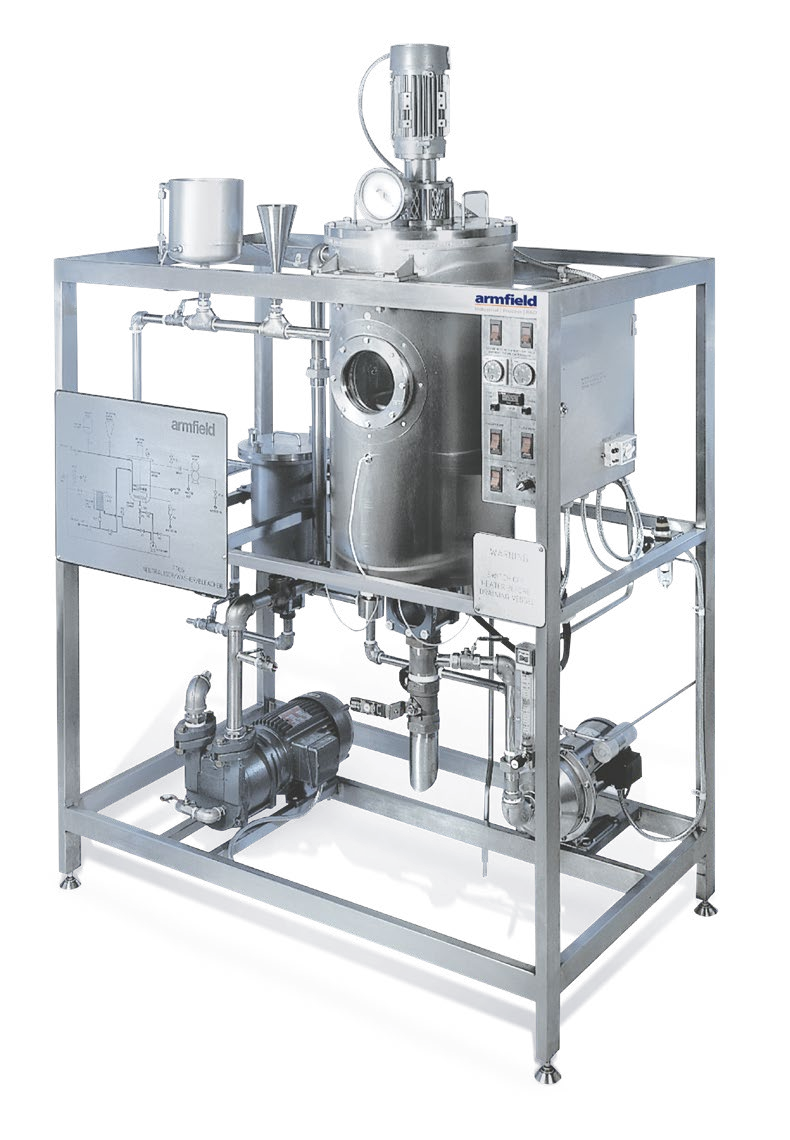

主反應器容器，試劑容器，過濾泵和過濾器都是由不銹鋼建造的，并安裝在一個地板站立的不銹鋼框架內。

一個變速攪拌器，電加熱元件，冷卻盤管和觀察端口被納入反應堆，這是一個垂直的圓柱形容器設計來處理25升的一批油。

一個液體環真空泵，也安裝在框架內，用于在容器中創造所需的真空。

在減壓下加工可以防止油的氧化并促進干燥。真空吸力還用于向反應器中注入原油，并從適當?shù)娜萜髦屑尤朐噭┖推淄?。試劑罐用于配制腐蝕性溶液和其他添加劑，并在加入反應器之前預熱到所需的溫度。用于洗滌過程的水也在這個容器中預熱。加熱元件在試劑罐由控制臺上的電子控制器自動控制。使用最大輸入功率為3kW的浸沒式電加熱元件來實現反應堆容器內容物的所需操作溫度。

加熱操作采用數字顯示電子控制器控制，自動保持溫度。熱油的冷卻是通過一個浸沒在水中的盤管循環冷水來實現的。反應器中的扁平葉片攪拌器由減速電機驅動，電機的速度可以通過控制臺上的電位器調整到最高1800轉/分。

油荷的攪拌促進了試劑和吸附劑與油的混合，并提高了加熱和冷卻循環的傳熱效率。

漂白土料斗是一個陡峭的錐形容器，設計用于使所需數量的漂白土進入反應器。它也用于添加其他吸附劑，如活性炭。

硅藻土可以從這個料斗中充入，作為過濾過程的輔助。

使用不銹鋼離心泵將油輸送到過濾器，以過濾掉之前添加的任何固體。

該過濾器為壓葉式，設計用于重復使用，不需要消耗濾芯。通過再循環油/吸附劑混合物通過過濾器，固體層建立在濾網上，其余固體沉積在上面。

當油清凈后，通過過濾器從反應器中排出，然后用壓縮空氣將“濾餅”干燥，便于從濾網中取出。

特性/優點

?少量的油可以加工

?不需要消耗性的過濾器元素

?簡單的控制

?與工藝流體接觸的表面是不銹鋼

?攪拌采用變速平葉葉輪(可調至1800轉/分)

?工作真空度75mm Hg (ABS)，帶液環真空泵

?壓力葉片過濾器設計為BS5500 -符合PED

?25升容器設計為BS5500 -符合PED

?緊湊，獨立

?冷卻旋管

?凝結水泵

?電加熱元件

操作模式

從種子中新鮮提取的原油含有不良雜質，必須去除。這些物質包括游離脂肪酸、磷脂、色素和細顆粒。

使用FT66可以通過以下幾種方式進行原油精煉:

中和/洗滌:

游離脂肪酸可以用強堿如苛性鈉中和掉，形成水溶性肥皂。然后，通過徹底清洗、重力沉降和排水的組合去除肥皂。

在加入磷酸形成水溶性膠后，通過洗滌、沉淀和排水也可除去磷脂。任何殘留在油中的水都是通過真空加熱油來干燥的。

漂白:

顏料被去除或減少添加吸附劑，如富勒土。

通過調整所用土的數量和種類以及進行漂白操作的物理?xiàng)l件，可以獲得所需的油色。

過濾:

在漂白后，一個有效的過濾過程確保泥土和其他微粒被清除，留下一個清潔的精煉油，為進一步處理，如硬化和除臭做好準備。

用于此的過濾器為壓葉式，是食用油工業中常用的去除吸附劑的過濾器。

技術規格
反應堆容器
材料	不銹鋼
總體積	45 升
工作容積	25 升
直徑	0.30m
高	0.65m
加熱元件	3.0kW
冷卻線圈面積	0.12m2
攪拌器速度	250-1800rpm
試劑容器
材料	不銹鋼
工作容積	3 升
直徑	0.165m
高	0.20m
加熱元件	1kW
Earth料斗
材料	不銹鋼
體積	0.3升
加壓葉濾機
材料	不銹鋼
濾波器體積	3.8升
濾餅容積	1升
過濾面積	0.09m2
濾網	110 目 (0.3mm wire)
最大壓力	3.0 巴
真空泵
類型	液環
密封劑	水
工作真空	75mm Hg (ABS)
密封劑流量	8 l/m

總體尺寸
長	1.28m
寬	1.90m
高	1.90m
裝運規格
體積	2.0m3
毛重	500Kg

性能
由曼徹斯特城市大學，霍林斯學院使用粗菜籽油進行的獨立測試給出了以下分析結果
	原油	中和	漂白
碘值	117	117	117
游離脂肪酸	1.5%	0.12%	0.1%

顏色	70 黃	50黃	20黃
	7 紅	3.3紅	0.5紅
	3.2 藍

油中的皂脂	—	<100ppm	無
過氧化	0.4 meguiv/kg	無	無
