CONTROLS應力路徑三軸和自動單軸測試系統設計用于對不同強度的材料進行測試，從較軟的砂巖到高強度的大理巖。

系統優勢：

先進的測試系統，適用于不同強度的材料，從較軟的砂巖到高強度的大理巖
可以測定單軸或三軸條件下巖石的彈性模量、泊松比和強度特性
在三軸試驗中可以自動控制圍壓和軸向荷載
能夠自動進行多級破壞三軸試驗（應力路徑模式），可以從單個試樣上獲取整個破壞過程，包括峰后應變軟化階段
也可以對混凝土、纖維混凝土和噴射混凝土試樣進行荷載、應力、位移和應變控制下的測試(帶有相關選項和配件)
可編程的測試程序，包括圍壓和軸向荷載及其聯合施加
集成數據采集和結果處理，包括破壞包絡線的繪制
靈活的系統，適用于科研

系統構成：

ADVANTEST ROCK

- 伺服液壓控制器用于按照相關標準施加軸向荷載。包括一個用于三軸試驗的專用軟件，該軟件可以控制SERCOMP ROCK，并且能夠自動獲取試樣破壞的包絡線。

- ADVANTEST ROCK能夠進行加卸載，也可以對混凝土、纖維混凝土和噴射混凝土試樣進行荷載、應力、位移和應變控制下的測試(帶有相關選項和配件)。

SERCOMP ROCK

- 伺服液壓控制器用于將圍壓施加到胡克壓力室中（僅三軸中使用）。它作為一個遠程控制裝置運行，完全通過Advantest Rock軟件進行控制。

- 包含4個額外的通道用于安裝應變/位移傳感器

測試軟件：

- ADVANTEST ROCK和 SERCOMP ROCK都連接到PC 進行數據采集和結果處理。

- 所有測試信息和讀數總是可顯示在PC屏幕上：

- 軸向荷載和試樣強度

- 圍壓

- 通過應變片或外置位移傳感器測量的變形

增加額外的外部傳感器獲取荷載/應變/位移讀數，可能對研究有用。

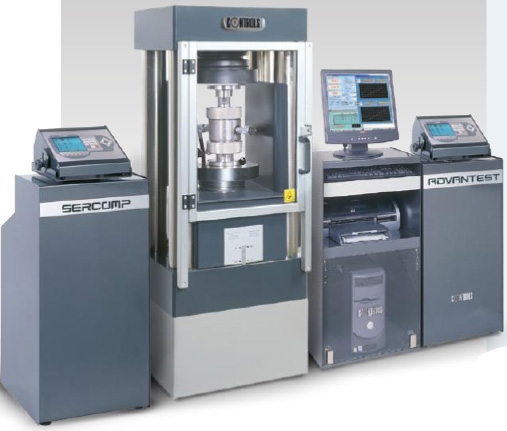

高剛度荷載架

- 可以從眾多CONTROLS 產品中選擇，符合試樣尺寸及預期的強度。

- 由于通常巖石試樣具有高強度和脆性，因此推薦采用高剛度加載框架(加載能力4000kN 或 5000kN)。

胡克壓力室

不同的壓力室需要根據試樣尺寸來選擇：從 EX 型（直徑21.46mm）到 HQ型（用于直接63.5mm的巖芯）。

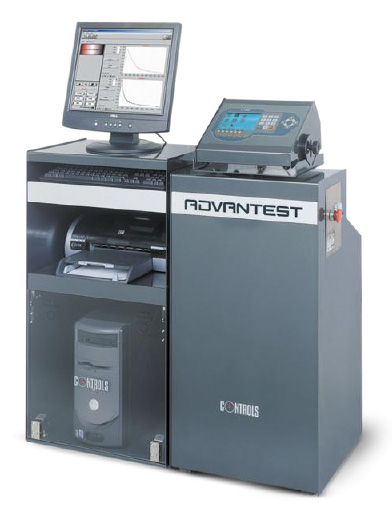

ADVANTEST ROCK 控制臺 50-C9842/RCK 和 86-D2999 PC機柜

胡克壓力室45-D0566 支持設備型號： 45-D0556/H

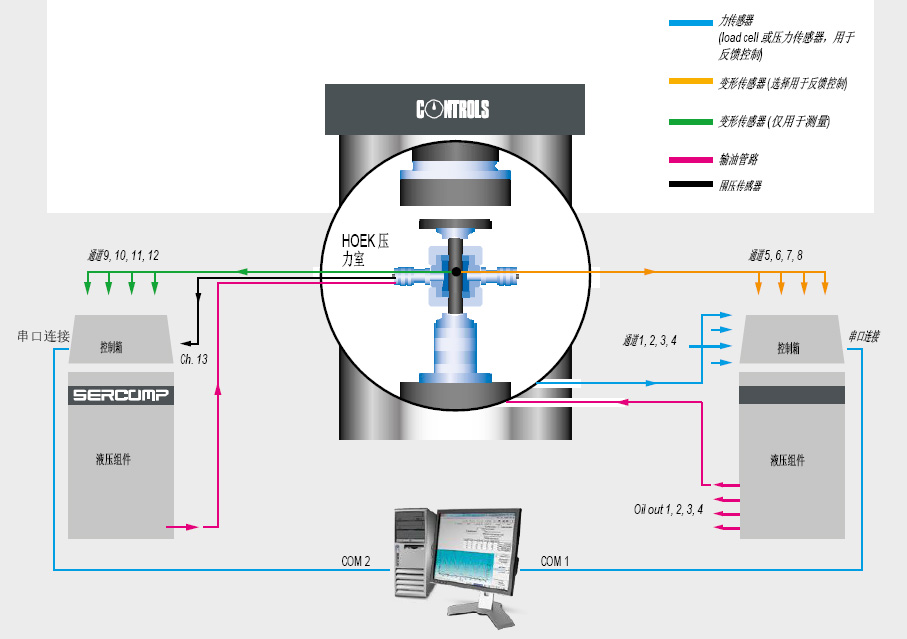

巖石三軸測試系統布局：

技術參數：

ADVANTEST 9 ROCK

液壓組件

? 最大工作壓力: 700 bar

? 最大油輸送: 低壓下2升/min ，高壓時0.7升/min

? 4個液壓接頭，用于連接到加載框架

? 通過伺服控制比例閥控制流量

? 油冷卻系統，帶有強制通風功能

? 4 電控開關閥

硬件和機上軟件

最大分辨率: 1/524,000 分度

8個輸入通道:

- 4個用于力傳感器(力傳感器或壓力傳感器)

- 4 個用于位移傳感器 (位移計, LVDT傳感器或類似的) 和變形傳感器 (引伸計、應變片)

- 調節器的電氣特性：

- 激勵電壓: 從0.5到10 V 直流，通過軟件選擇

- 單端/多端輸入

- 輸入信號從-2.5 到 +2.5 V 直流

- 通過軟件調零和增益

所有通道同步數據采集

8 個模擬輸出，對應每個通道，用于可能使用的外部數據采集系統

可以控制的參數:

- 力/特定力

- 位移

- 應變

- 自動診斷系統，包括油位和濾油器堵塞

- 320x240像素顯示

- 儲存多個標定曲線，用于隨時連接到不同的傳感器

- 低頻動態測試: 最大頻率 0.1 Hz (取決于波形)

物理性能參數:

額定功率：750 W

電壓: 230V, 50Hz, 1ph or 230V, 60Hz, ph 或 110V, 60Hz, 1ph

尺寸 (長x寬x高): 470x410x1000 mm

大概重量: 120 kg，不包括PC和打印機

SERCOMP 7 ROCK

最大工作壓力: 700 bar

最大油輸送: 0.7 升/min

通過伺服比例閥進行流量控制

4個額外的通道用于位移/應變傳感器

額定功率: 750 W

外觀尺寸 (長x寬x高): 470x410x1000 mm

大約重量: 120 kg

PC 和控制軟件

- 新一代PC 和打印機，可以遠程控制整個系統。圖形顯示和數據包含多種繪圖模式，如3個不同的變形對時間的曲線

- 用戶能夠設置執行試驗和階段順序/循環

- 打印測試報告

- 允許測試過程中實時修改測試參數，包括主動控制通道

- 語言選擇: 英語、法語、西班牙語、意大利語，加上用戶創建的其他語言

試樣安裝：

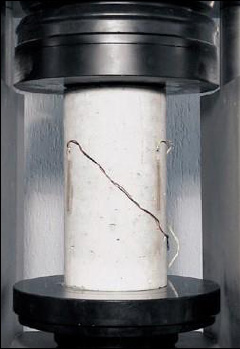

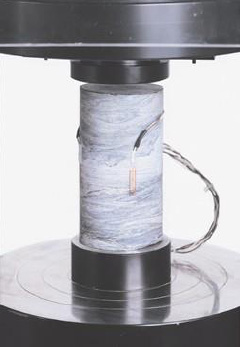

使用表面安裝應變片的方式確定彈性模量

試樣安裝了55-C0222/F 應變計

測試曲線：

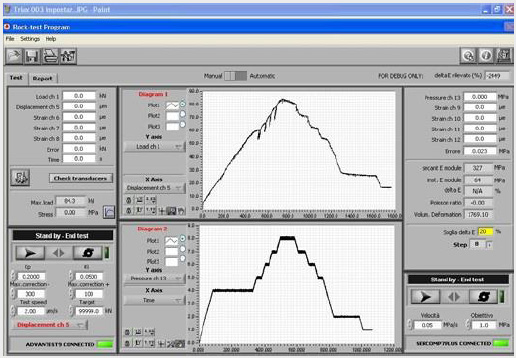

巖石應力路徑三軸試驗截圖(力 vs位移和圍壓vs時間曲線)

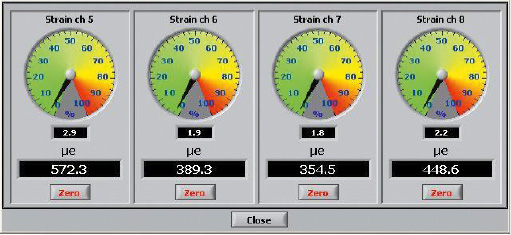

虛擬儀表顯示傳感器相對于滿量程的實際讀數百分比。它對于傳感器定位是一個非常好的工具

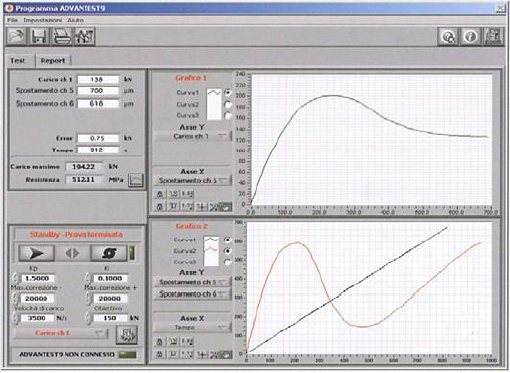

ADVANTEST軟件, 采用應變位移控制試驗的主界面截圖

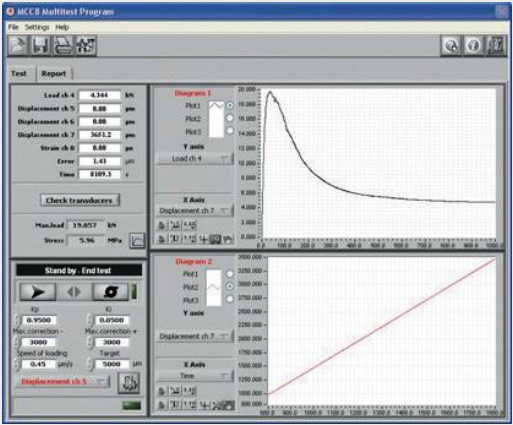

ADVANTEST軟件（在撓度率控制下，對纖維鋼筋混凝土梁進行了彎曲試驗）
