彎曲元件試驗系統BES 是英國GDS公司研發的一套精巧的測量土體動態性能指標的工具。

GDS彎曲元件可以非常容易地在三軸壓力室中測量土在小應變時的最大剪切模量。由于荷載和位移測量裝置的分辨率和精度不夠，因此，在室內非常小的應變條件下測量土的剛度是非常困難的。以前在三軸試驗中測量小應變剛度通常采用局部應變傳感器，但是這種傳感器的價格很昂貴，通常用于科學研究。

GDS 彎曲晶片使得在三軸壓力室中小應變情況下測量土的最大剪切模量變得更加容易。該系統采用一對彎曲晶片，一個發射，另一個接收，在土中傳輸S波和P波。

有兩種型號不同的彎曲晶片可以采用：
● P 和 S 波組合

● 只施加P波

GDS 彎曲晶片被包裝固定在試樣帽或底座的“插入物”中。試樣帽的插入物由鈦制成，可以提供很高的軸向硬度，與用不銹鋼制成的底座插入物相比，重量輕了一半。這可以將對軸向載荷的影響降到最小。

彎曲元件系統基本配置:

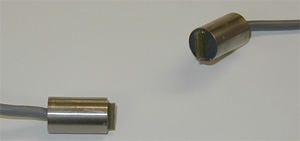

（1）GDS 垂直彎曲晶片插入物

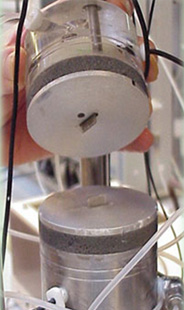

下圖展現了GDS彎曲元件與標準插入物結合情況，它使彎曲元件插入物成為一個標準部件，可以很容易地與需要改造的底座/試樣帽配套。如果一個彎曲元壞了，可以很容易地更換。

（2）GDS 水平彎曲晶片

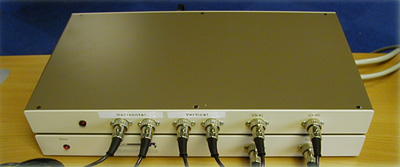

（3）彎曲晶片外部控制箱

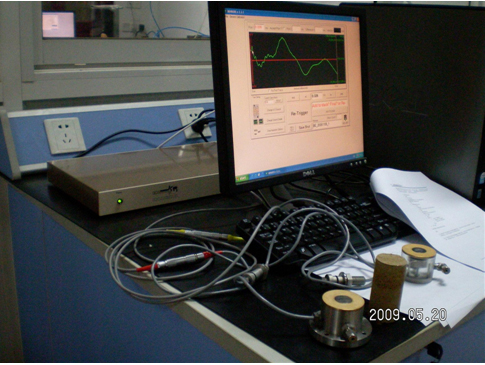

（4）GDSBES彎曲元控制軟件

GDSBES彎曲元軟件是GDS彎曲元系統的專用軟件

功能包括：

● 用戶友好界面的彎曲元系統軟件

● 數據疊加 (人工或自動)

● 人工挑選數據

● 傳輸信號和接收數據非常容易控制

● 用戶可以自定義代碼控制信號

● 通過軟件可以控制16種硬件增益

● 自動選擇理想的增益值

● 信號規格化使得獲取跡線非常容易

● 信號反轉使得獲得跡線非常容易

GDSBES彎曲元軟件的具體信息請瀏覽該軟件介紹資料

GDS彎曲元件測試系統技術參數:

● 數據采集分辨率 (bits) = 16 bit (采用200ks/s 卡) 或 12 bit (采用1Ms/s 卡)

● 數據采集可以采用的增益范圍 = 16 (from x10 to x 4000)

● 為了減少重量采用鈦插入物 (這點對試樣帽來說非常重要)

GDS彎曲元系統價格:

GDS彎曲元件測試系統可以配置到GDS動靜測試系統中使用，具體價格根據配置決定，請咨詢歐美大地各地辦事處。

國內部分用戶：

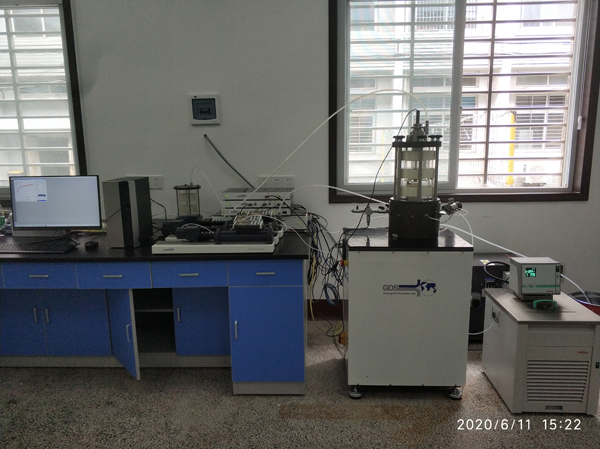

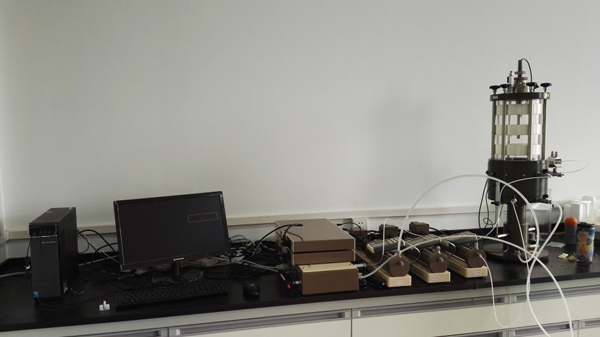

中國海洋局海洋一所采購的彎曲元系統

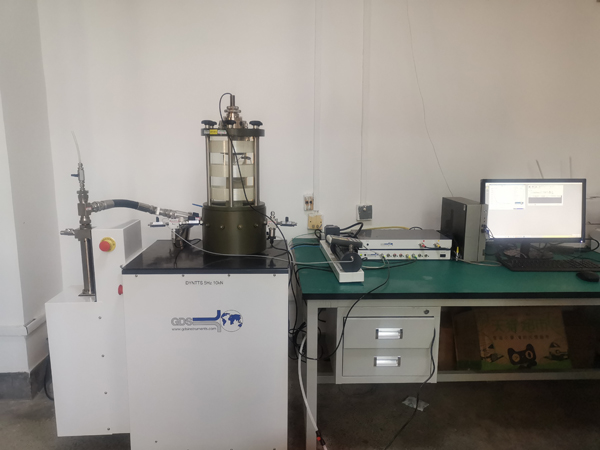

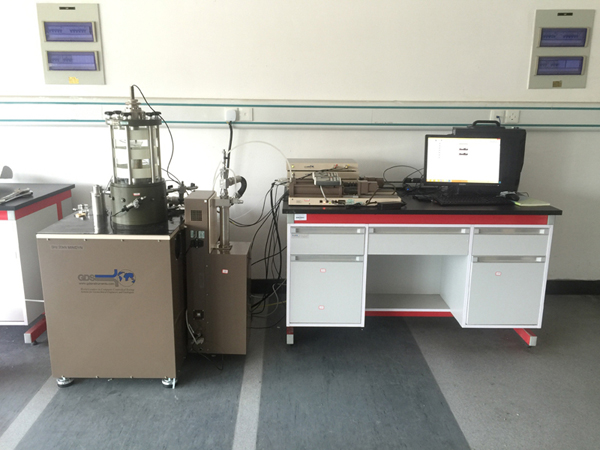

中海油田股份有限公司 STDTTS+BES

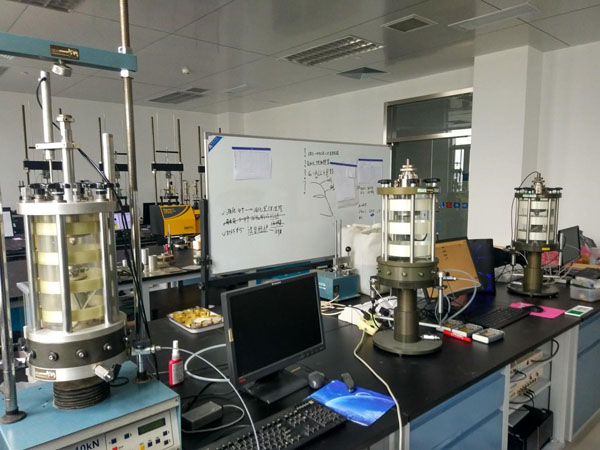

武漢大學 BES

GDS彎曲元測試系統通過測定土體的波速求出土體的最大動彈性模量及最大動剪切模量等動態性能指標，可以結合在動三軸或者靜三軸系統中聯合測試，是經濟又易用的高級土工試驗儀器，歡迎選購GDS彎曲元。
