鋼筋混凝土結構是現代建筑的主要結構形式。在鋼筋混凝土結構中，鋼筋的原材料、直徑、數量、錨固長度、搭接長度、位置和混凝土的原材料、強度和內部均一性都會影響結構的安全性和耐久性，而鋼筋的直徑、錨固長度、搭接長度和混凝土的原材料在驗收時均容易控制。鋼筋的位置會受人為踩踏、澆筑混凝土過程中的震動造成位移，混凝土的現場實體強度和內部均一性會受混凝土振搗、模板安裝、養護、上荷等因素影響，因此為進一步控制鋼筋混凝土的結構實體質量，建筑工程完成全部主體結構施工后，應對主體結構進行結構檢測。檢測合格后匯同完整的質量控制資料，由總監理工程師組織參建主體各方進行主體工程分部驗收，驗收合格后才能進入裝飾裝修工程階段。
1 對什么部位進行結構實體檢驗？
對涉及混凝土結構安全的重要部位。如：承受荷載的剪力墻、柱、粱、板，二次構造均不是涉及結構安全的重要部位。
2 結構實體檢測的參加單位和人員有哪些？

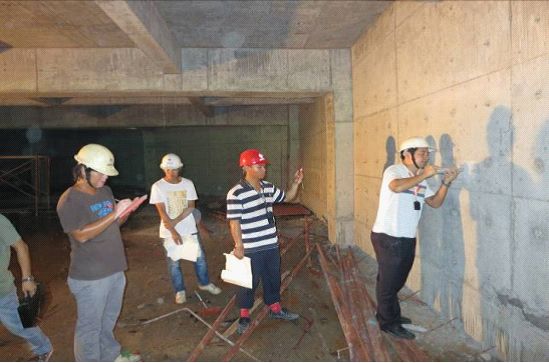

在監理工程師的見證下，由施工單位的項目技術負責人組織實施。委托具有相應資質的試驗室進行結構實體檢測，一般是由試驗室的結構所承擔檢測工作。
3 結構實體檢測的主要內容有哪些？
混凝土、砂漿、砌體強度現場檢測、鋼筋保護層厚度檢測、混凝土預制構件結構性能檢測、后置埋件的力學性能檢測。
4 對混凝土強度檢驗方法？
非破損（即回彈法、超聲法）或局部破損法（即鉆芯取樣），并以同條件試塊強度為依據。
5 對鋼筋保護層厚度的要求有哪些？
1. 結構部位由監理、施工單位等單位共同選定（建筑施工現場常規做法是由試驗室選定）。
2. 構件數量：梁、板類構件，各抽取構件數量的2%且不少于5塊。
3. 選定的梁類構件檢驗全部縱向受力筋的保護層厚度，選定的板類構件抽取不少于6根縱向受力筋檢驗。
4. 縱向受力筋保護層厚度允許偏差要求：梁類構件+10mm,-7mm；板類構件+8mm，-5mm。
6 主體工程結構現場檢測相關規范標準
●《回彈法檢測混凝土抗壓強度技術規程》JGJ/T23-2011
●《超聲回彈綜合法檢測混凝土強度技術規程》CECS02-2005
●《超聲法檢測混凝土缺陷技術規程》CECS21-2000
●《混凝土中鋼筋檢測技術規程》 JGJ/T-152-2008
●《雷達法檢測建設工程質量技術規程》 DGJ32-TJ79-2009
●《后裝拔出法檢測混凝土強度技術規程》CECS69:94
●《鉆芯法檢測混凝土強度技術規程》CECS 03:2007
●《混凝土結構現場檢測技術標準》GBT 50784-2013
●《沖擊回波法檢測混凝土缺陷技術規程》JGJ T 411-2017

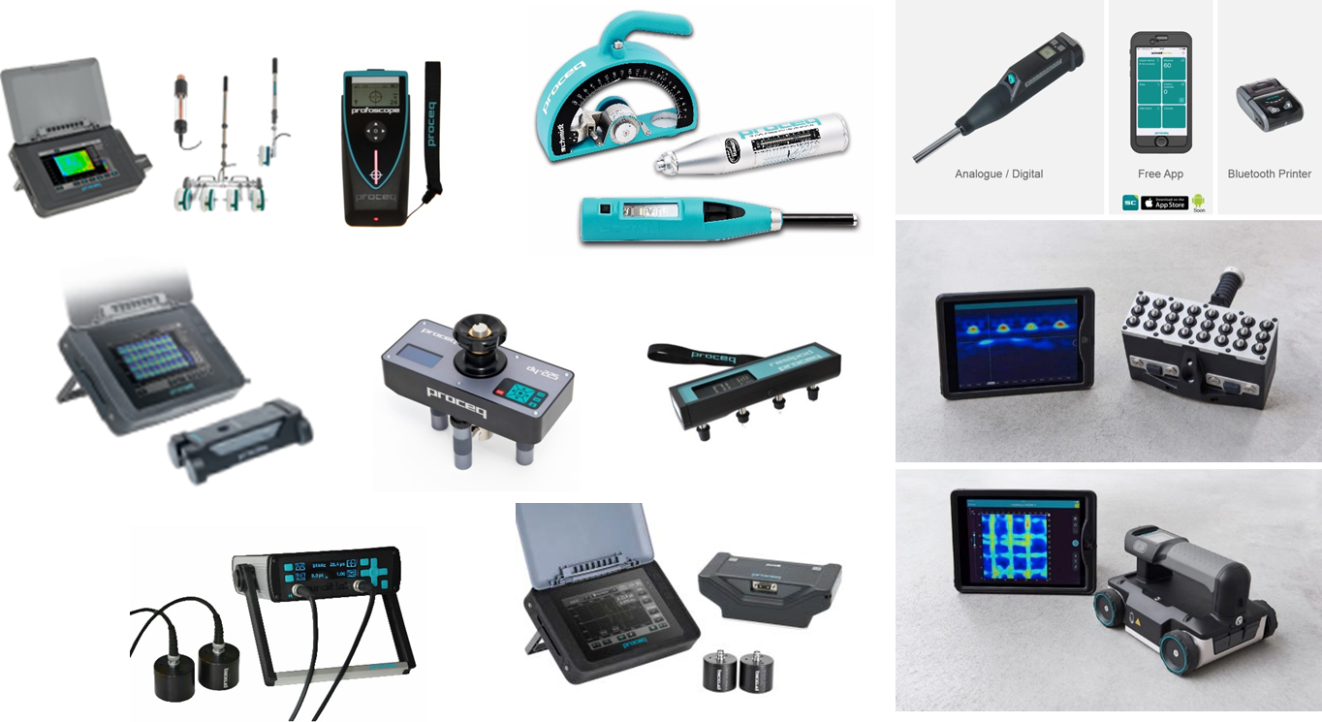

7 結構實體檢測設備有哪些？
混凝土強度和均勻性檢測儀器、鋼筋檢測和保護層測量儀器。
混凝土強度和均勻性檢測儀器
3D混凝土結構成像

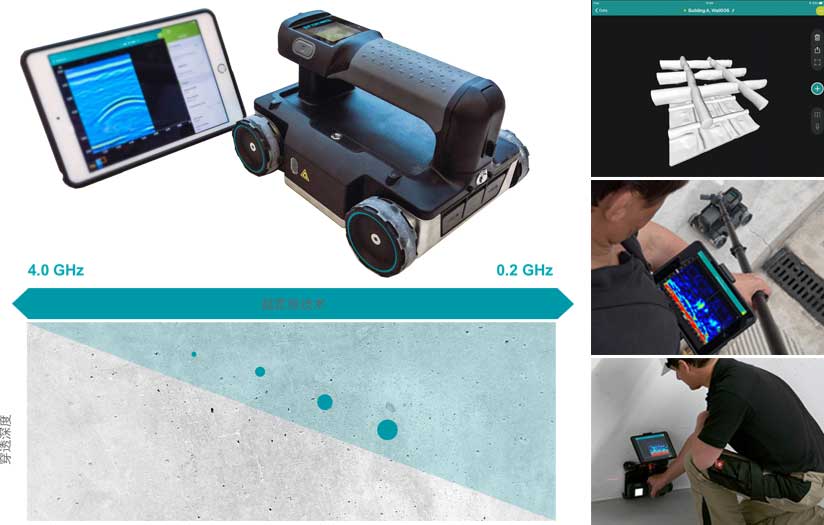

雷達檢測儀
用于結構及構件中鋼筋間距的大面積掃描檢測；當檢測精度滿足要求時，也可以用于鋼筋的混凝土保護層厚度檢測。
檢測原理
通過發射和接收到的毫微秒級電磁波來檢測混凝土結構及構件中鋼筋間距、混凝土保護層的方法。
瑞士Proceq GPR Live手持式混凝土雷達
3D混凝土抗壓強度和均勻性成像

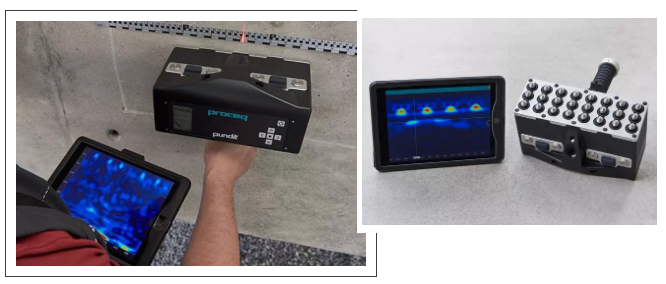

超聲波檢測儀
利用超聲波混凝土檢測，可檢測出空隙、管道和裂紋，還可體用有關混凝土均勻性、空腔、裂紋、缺陷、水泥板厚度的信息。此外，測量脈沖速度還可揭示有關混凝土質量的信息。
檢測原理
采用超聲波探頭陣列，每排布置8個通道，其中1個通道發射信號，其余7個通道接收回波，每個通道輪流發送信號，一個完整測量包含56個A-Scan，用于計算B-Scan，并使用合成孔徑聚焦技術（SAFT）實時顯示。
混凝土抗壓強度和均勻性

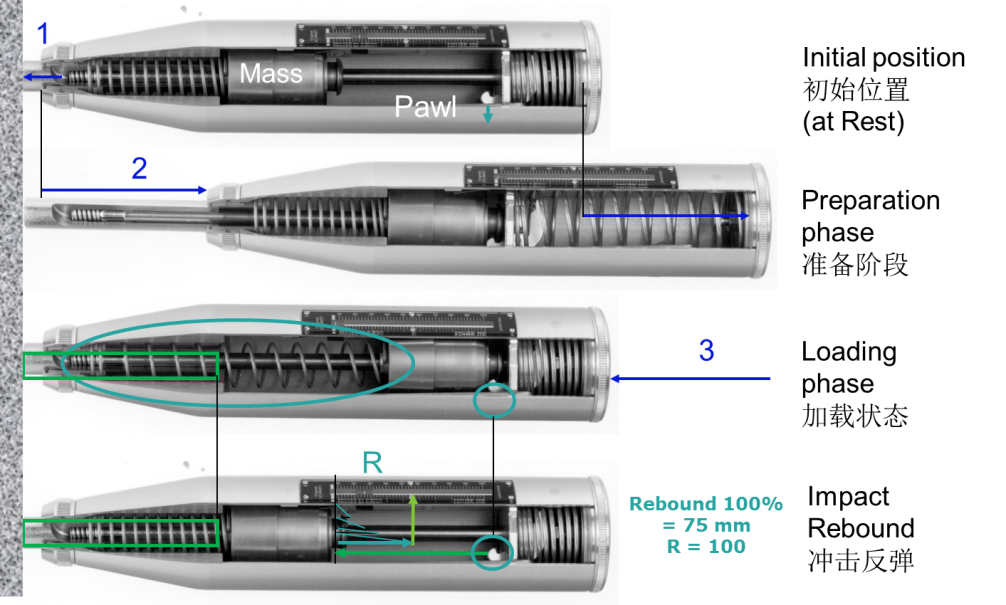

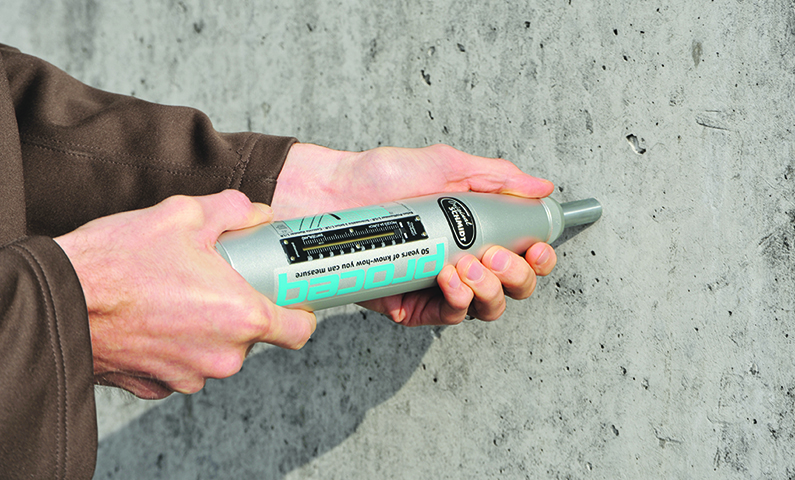

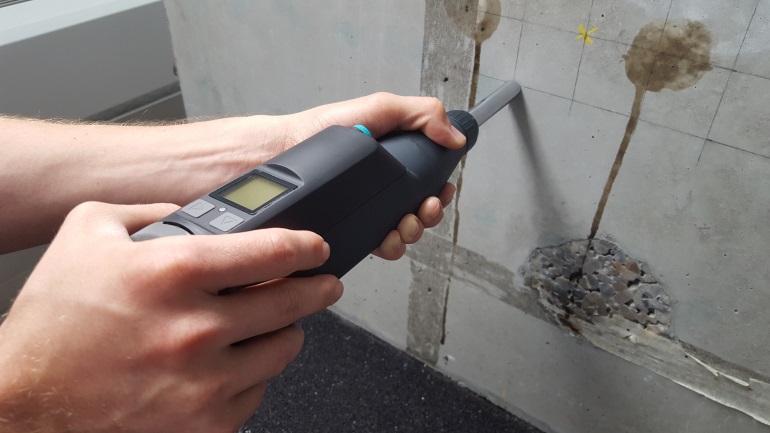

回彈儀
回彈儀一直用于混凝土抗壓強度現場預估，以及均勻性的評估。
檢測原理
采用回彈儀器來對混凝土表面硬度進行檢測，從而推算混凝土強度的一種檢測手段。
Original Schmidt Live
Original Schmidt
鋼筋檢測和保護層測量
單條鋼筋探測

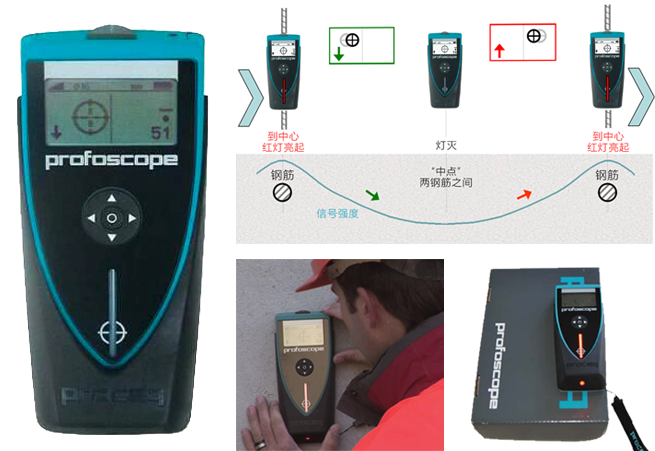

鋼筋探測儀
鋼筋探測儀可用于檢測混凝土結構及構件中鋼筋的間距和混凝土保護層厚度。
檢測原理
利用電磁感應原理檢測混凝土結構及構件中鋼筋間距、混凝土保護層厚度及公稱直徑的方法。

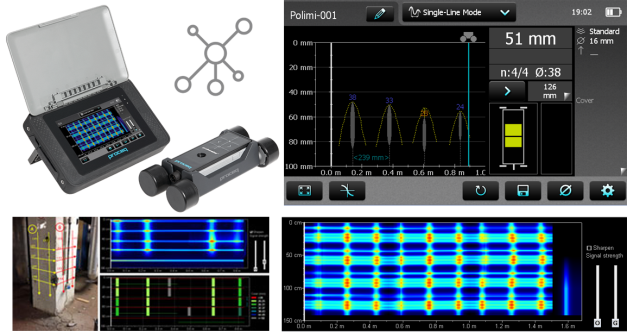

瑞士Profometer 650AI/630AI/600混凝土保護層測試儀
鋼筋銹蝕性狀檢測

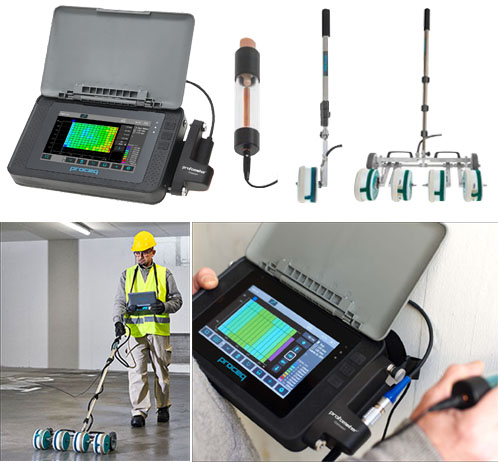

半電池電位法鋼筋銹蝕檢測儀
鋼筋的腐蝕是加固構件退化的主要原因。在混凝土表面上測量到的電位映射可用于檢測腐蝕可能性增大的點。是混凝土結構維護和評估的重要工具。
檢測原理
通過檢測鋼筋表面層上某一點的電位，并與銅-硫酸銅參考電極的電位作比較，以此來確定鋼筋銹蝕性狀的方法。
Profometer Corrosion鋼筋銹蝕分析儀
