近日，歐美大地在廣州國際生物島及BRT車道進行三維探地雷達DXV大深度天線陣地下管線探測試驗，效果顯著。

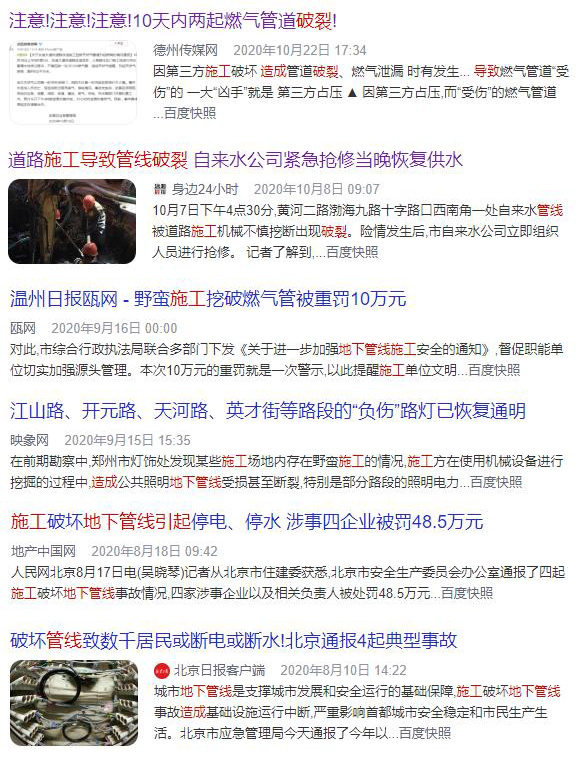

探地雷達是主要的快速、無損探測地下管線的技術，正越來越廣泛應用于市政建設地下管線的實地探測。地下管線被視為城市的生命線，城市地下管網密布，有上水、下水、排污、燃氣、電力、通信、供熱等12種之多，施工順序則先后不一。我國大部分城市沒有基礎性城建檔案資料，不少施工單位獲得的圖紙不能完全反映地下管線實際情況。多年來，我國地下管線重大事故層出不窮，據不完全統計，2008年以來全國每年因施工造成的直接經濟損失約在2000億元以上。在施工前對施工范圍內埋設于地下的管線進行實地探測，查明施工范圍內管線位置及深度，為工程補堪、設計、施工，提供科學、準確、完整的管線系統資料，就顯得尤為重要。

中國城市地下管線長度驚人，且隨著地下管線普查改造工作逐步結束，對于管線探測提出了精細化、無損化要求，給探測工作帶來不少困難。這就在客觀上要求探測設備采用新技術，實現快速、準確、便捷的探測。

探地雷達是主要的快速、無損探測地下管線的技術，并且能夠同時發現地下空洞、缺陷等安全隱患。歐美大地于2020年10月在廣州國際生物島及BRT車道，結合已有的管線圖，開展了探地雷達管線探測試驗。

本次測試采用了3D-Radar公司的第四代三維探地雷達GeoScopeTM MKIV，配合為探測更深地下設施而設計的大深度DXV1808地耦天線陣，此設備是地下管線，地下塌陷，空洞和其他地下結構探測的理想工具。

三維探地雷達系統由以下的部分組成：雷達主機，天線陣，測距輪，GPS天線，電腦，電源等。

圖3D-Radar探地雷達系統（上）、GeoScopeTM MKIV雷達主機（左下）及DXV大深度地耦天線陣（右下）

大深度DXV系列天線陣是用于繪制大規模公共設施地圖的優質設備。DXV系列天線陣通過90MHz到1.0GHz的超寬頻帶優化了深度和高分辨率，快速的采集高密度的地下結構三維數據并快速分析。

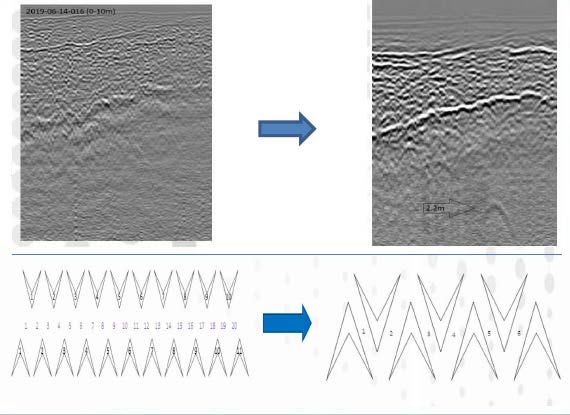

DXG1820與DXV1606內部發射和接收天線陣子的對比

此次測試主要對螺旋大道從西向東和從東向西兩個方向及星島北環路進行試驗性探測。

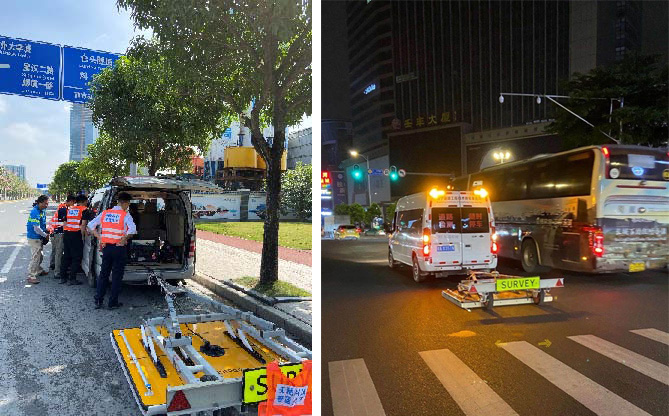

生物島試驗現場照片及鳥瞰圖顯示生物島檢測測線

螺旋大道

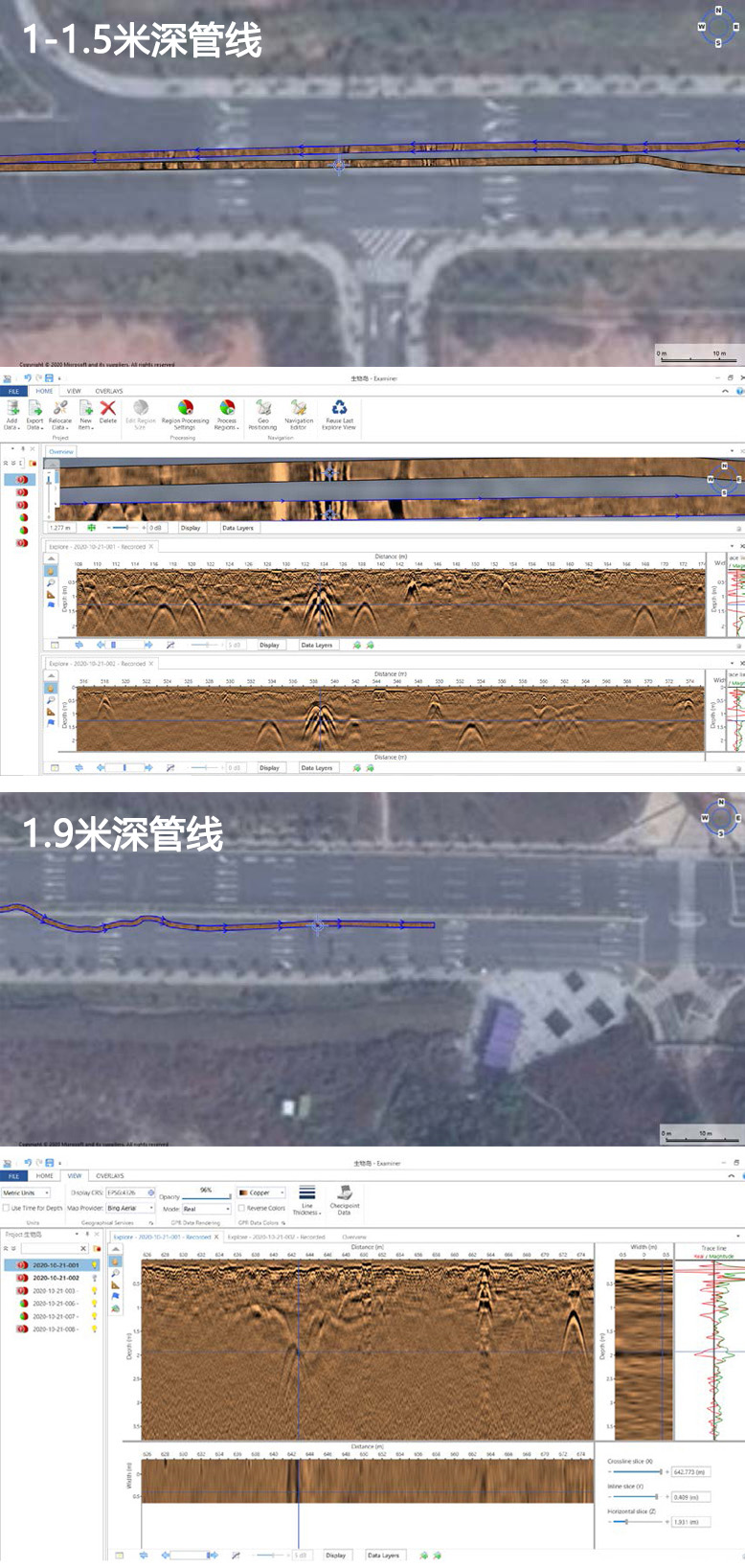

螺旋大道從西向東，再從東向西各測一條測線，兩測線之間為隔離帶。測試結果顯示1-1.5米深度多條管線；距離起點642米處，有2根管線，深度在1.9米左右

星島北環路

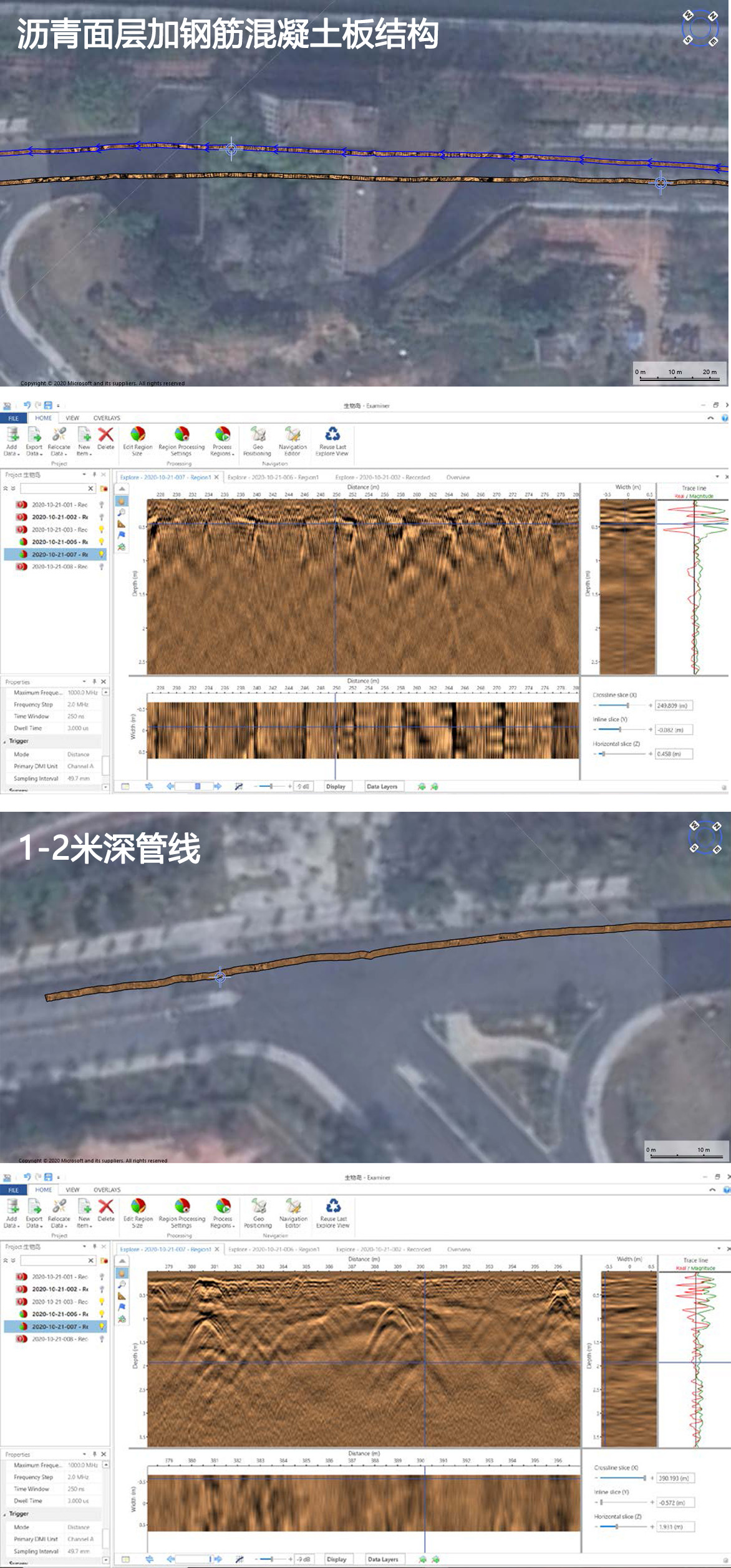

星島北環路有一段瀝青面層加鋼筋混凝土板結構，多條管線，深度在1-2米之間。

BRT車道

瀝青面層+混凝土板結構，深度2.6米左右的管線。

通過幾天的現場測試，我們發現三維探地雷達大深度天線陣，具有高分辨率，管線清晰，是城市道路地下管線檢測和空洞探測的有效工具。
