根據(jù)有關研究，瀝青路面的早期破壞70%以上直接或間接與路面的水穩(wěn)性有關，即是由水損壞引起的。水損壞己成為我國瀝青路面嚴重的破壞形式之一。無論是在濕熱的南方，還是寒冷的北方，在通車后不久，都不同程度出現(xiàn)水損害問題。因此對瀝青路面水損害測試進行評價和分析，有著重大的經(jīng)濟和社會意義。
瀝青路面水損壞概述

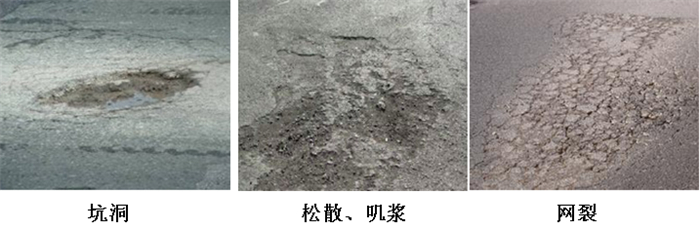

瀝青路面的水損害是瀝青路面在存在水分的條件下，在水和車輛荷載的反復作用下，瀝青膜逐漸從骨料上脫落，進而出現(xiàn)瀝青混合料松散、掉粒、逐漸發(fā)展成為坑槽，甚至會引起翻漿、唧泥等病害。常見的水損害破壞形式有：坑洞、網(wǎng)裂、龜裂、車轍等。
殘留穩(wěn)定度就是反映瀝青路面受水損害時抵抗剝落的能力，即水穩(wěn)定性。隨著高速公路的飛速發(fā)展，國內(nèi)外對瀝青路面的水損害問題越來越重視，對瀝青路面水穩(wěn)定性指標也進行了比較系統(tǒng)的研究。
國內(nèi)測試現(xiàn)狀

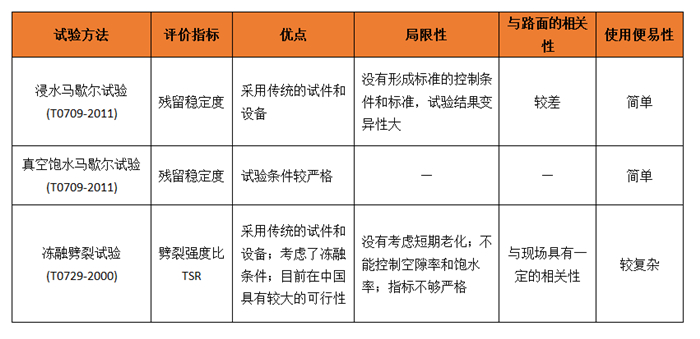

目前我國測定瀝青路面水穩(wěn)定性主要是《JTG E20-2011公路工程瀝青及瀝青混合料試驗規(guī)程》規(guī)定的三種方法：浸水馬歇爾試驗、真空飽和馬歇爾試驗和凍融劈裂試驗。三種方法對比如下：
路面真實水損壞機理是：路面在水和重復車輪荷載的雙重作用下，瀝青路面內(nèi)部粘附力(瀝青和集料)和粘聚力(瀝青與瀝青)被破壞。
國內(nèi)三種水穩(wěn)性試驗主要側重于路面在水作用下，瀝青路面內(nèi)部粘附力(瀝青與集料)在靜態(tài)水情況下的損失，而忽視了車輪輪載壓力和空隙水壓力的對粘聚力(瀝青與瀝青)的破壞。
粘附力破壞：由于集料對水分的吸引力比瀝青大，水分可以進入瀝青與集料之間，使瀝青與集料表面接觸面積減少，粘結力降低，從而導致瀝青薄膜剝離，使集料裸露而破壞。
粘聚力破壞：由于水分侵入，使瀝青變軟、粘度降低從而導致瀝青內(nèi)部粘聚力降低，從而導致瀝青混合料整體破壞。

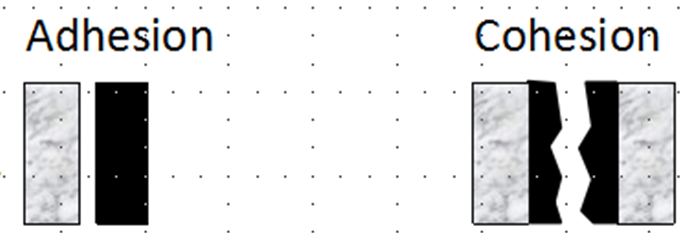

粘附力 粘聚力
注：灰色代表集料，黑色代表瀝青
綜上可知，當前國內(nèi)主要幾種測試瀝青路面水穩(wěn)定性的方法均無法全面還原瀝青路面水損壞的真實破壞機理。
國外
美國INSTROTEK公司研發(fā)的MIST水敏感性測試儀在試件的飽和水過程中加入了動力沖刷的功能，用于模擬現(xiàn)場路面受到輪胎荷載作用下形成的孔隙水壓力和水力沖刷現(xiàn)象，符合現(xiàn)場路面產(chǎn)生水損壞的機理。試驗艙內(nèi)的試件將同時受到浸水、高溫和循環(huán)壓強三種作用，這樣不僅可以使瀝青和集料之間的粘附力降低而產(chǎn)生破壞，還可以使瀝青變軟，從而降低瀝青內(nèi)部之間的粘聚力降低而產(chǎn)生破壞。
MIST水敏感性測試儀
2010年研發(fā)成功并應用
瀝青路面水損壞環(huán)境模擬系統(tǒng)
在美國，主要用于試驗研究工具
在美國，作為傳統(tǒng)試驗方法AASHTO T-283(TSR)的替代方法
2013年成為ASTM規(guī)范規(guī)定測試方法，ASTM D7870
MIST水敏感性測試儀原理

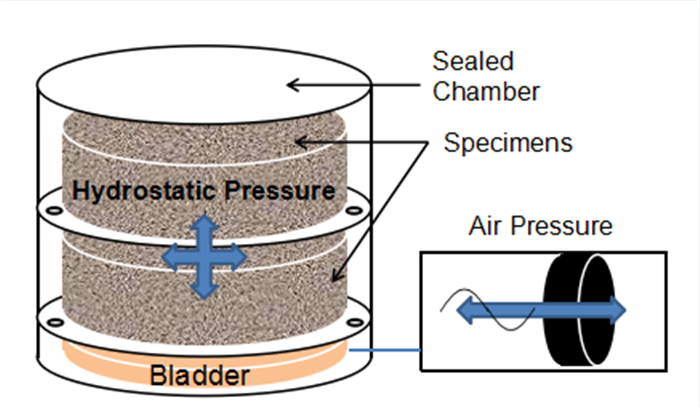

Mist使用增壓箱模擬路面在輪載作用下的破壞機理
Mist使用液壓泵和氣動活塞模擬路面在輪載作用下的破壞機理
瀝青混合料試件放入Mist模擬倉內(nèi)，盛滿水
倉蓋關閉后，設置倉內(nèi)溫度、氣壓壓力和氣壓循環(huán)次數(shù)，三個參數(shù)均可調(diào)節(jié)
通過氣壓循環(huán)(有壓、無壓)來模擬試件內(nèi)空隙水壓，破壞試件內(nèi)部粘附力(瀝青和集料)和粘聚力(瀝青與瀝青)
MIST水穩(wěn)定性判斷標準
測試前后試件毛體積密度變化率<1.5%，認為水穩(wěn)定性良好
測試前后試件劈裂強度比，80%以上，認為水穩(wěn)定性較好
視覺評定
欲了解MIST產(chǎn)品更多信息，歡迎聯(lián)系INSTROTEK中國區(qū)代理服務商歐美大地。
電話：400-700-9998
郵箱：marketing@epc.com.hk
