一.前言
位于廣州市黃埔區廣本路1號的廣州本田汽車有限公司廠房新IT數據中心機房初步選址在該廠房PA新辦公樓2樓建設。該機房是各類核心關鍵信息數據的處理中心和存儲中心，有精密的儀器設備在此放置，還有相關人員在此上班。由于信息數據具有重要性、敏感性、及時性等特點，要求計算機、服務器、交換機及輔助系統設備等，有一個非常嚴格的操作環境，確保信息數據的安全性與穩定性。但PA新辦公樓北邊現有PA舊冷凍站的六臺冷水塔，并且PA新辦公樓北邊又計劃新建帶四臺冷水塔的PA新冷凍站（其中包括安裝在PA新辦公樓3樓的一臺冷水塔），這些設備均為強振動源和強噪聲源，存在不利于建設新IT數據中心機房的隱患。該振動環境能否滿足精密儀器的使用條件、是否對工作人員的身心健康有影響，需要專業的振動測量、分析和評價。
受廣州本田汽車有限公司的委托，廣州巖泰高新技術工程顧問公司對PA新辦公樓2樓建設，采用振動探測方法進行測試，依據國家標準對樓板振動進行了分析評價，給出了機房選址建議。本次現場工作時間為2011年10月09日，其主要目的及任務：
目的：測試檢證新IT數據中心的環境振動要求，符合國家電子信息系統機房規范標準。
目標：測試檢證新IT數據中心地板表面垂直及水平向的振動加速度不應大于500mm/s/s。
二.測點的布置

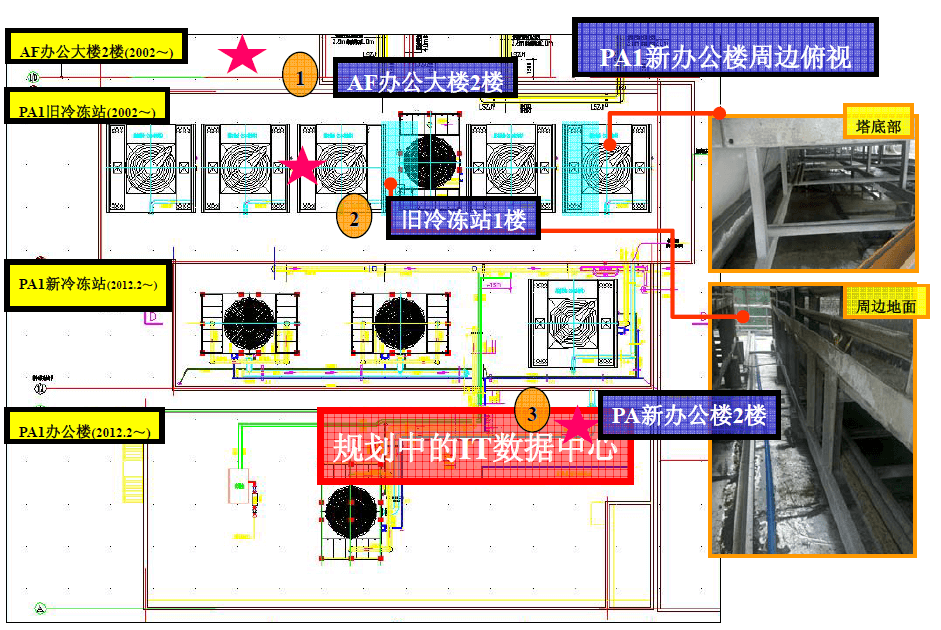

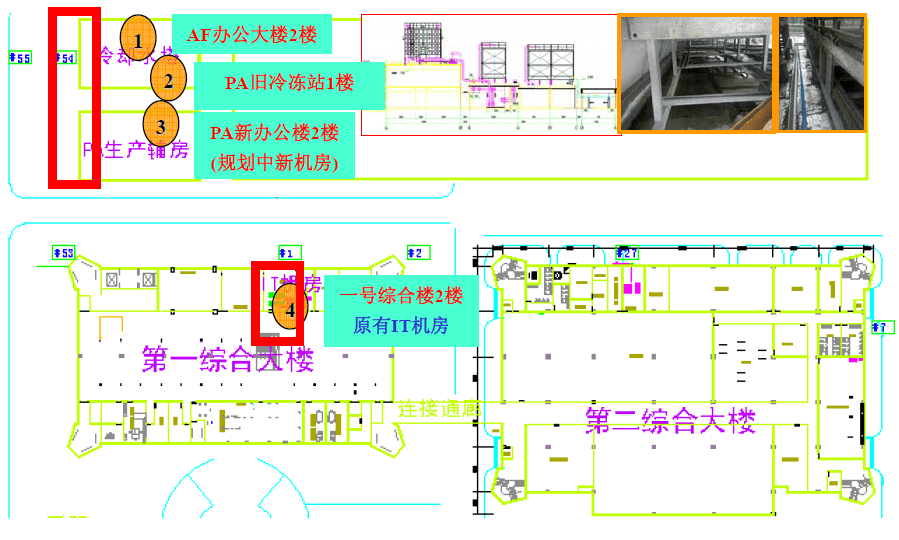

圖1、振動的測點布置圖（★為測點）

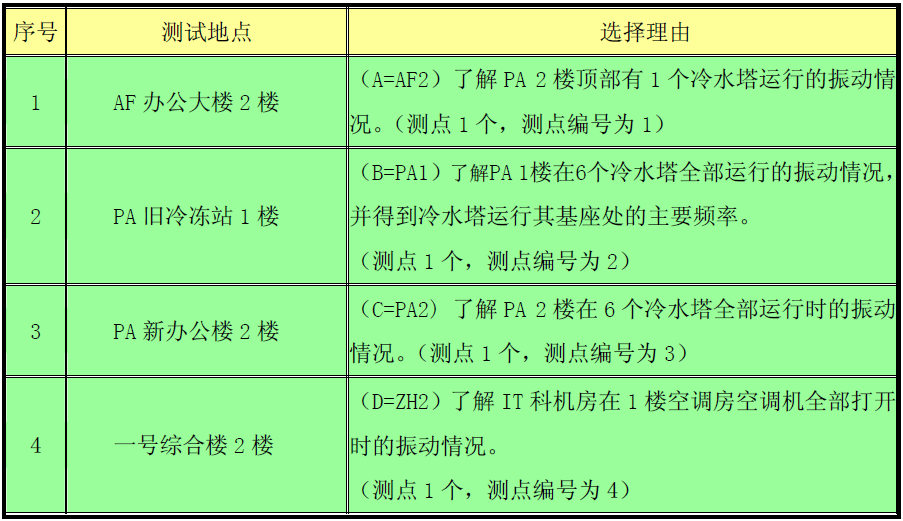

三.設備簡介
用測點的振動加速度、速度、位移都可以衡量振動大小，其中，以加速度和速度最為常用。加速度是直接測量值，精度較高。速度通過求導公式間接得到加速度值，精度也不賴。加速度和速度傳感器也是振動測量中常用的傳感器。本測試是以速度值為主要測量值，然后通過求導得到加速度值。
振動監測設備采用歐美大地儀器設備中國有限公司代理的加拿大Instantel公司振動監測儀，型號選用新推出的MiniMate Pro6型主機＋ISEE 型標準三向速度傳感器+30m傳感器加長電纜（見圖2）。該設備一只速度傳感器可同時監測東西(切向)、上下（垂向）、南北（徑向）三個方向振動速度的變化，測試完成后現場儀器即時顯示三方向的速度、加速度、位移、矢量和峰值，儀器輕便、重復性好、精度高。

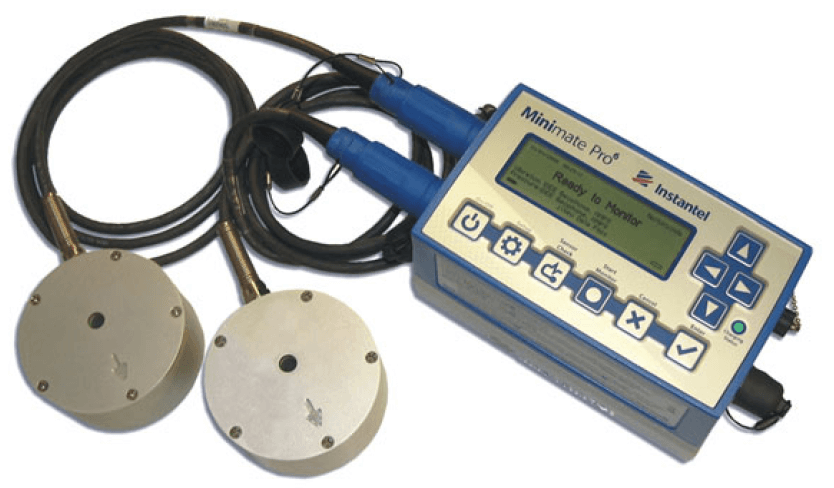

圖2、MiniMate Pro6型振動監測儀
這次項目選用產品序號為MP12755的MiniMate Pro6型主機(標定時間：2011年05月26日)、產品序號為SE12797的ISEE型的三向速度傳感器（標定時間：2011年05月26日）。
* 30m傳感器加長電纜是為加大主機與傳感器之間的距離，避免測點受操作人員的干擾；
* 此項目選用手動波形記錄模式（Waveform Manual），主要測試測點的背景噪聲振動，手動觸發和手動停止振動記錄，采集時間基本控制在4分鐘左右；
* 此項目選用采樣率為1,024S/s；
* 三向速度傳感器在測點處是通過沙袋壓載的方式安裝的，適用于速度水平保持很低的測試場地。
四.實測結果分析與評價
A、測點編號為1：
測試位置在AF辦公大樓2樓靠近支撐柱的一個點，通過測試，了解PA 2樓頂部有1個冷水塔在運行的振動情況。因為PA新辦公樓3樓計劃新建一臺冷水塔。

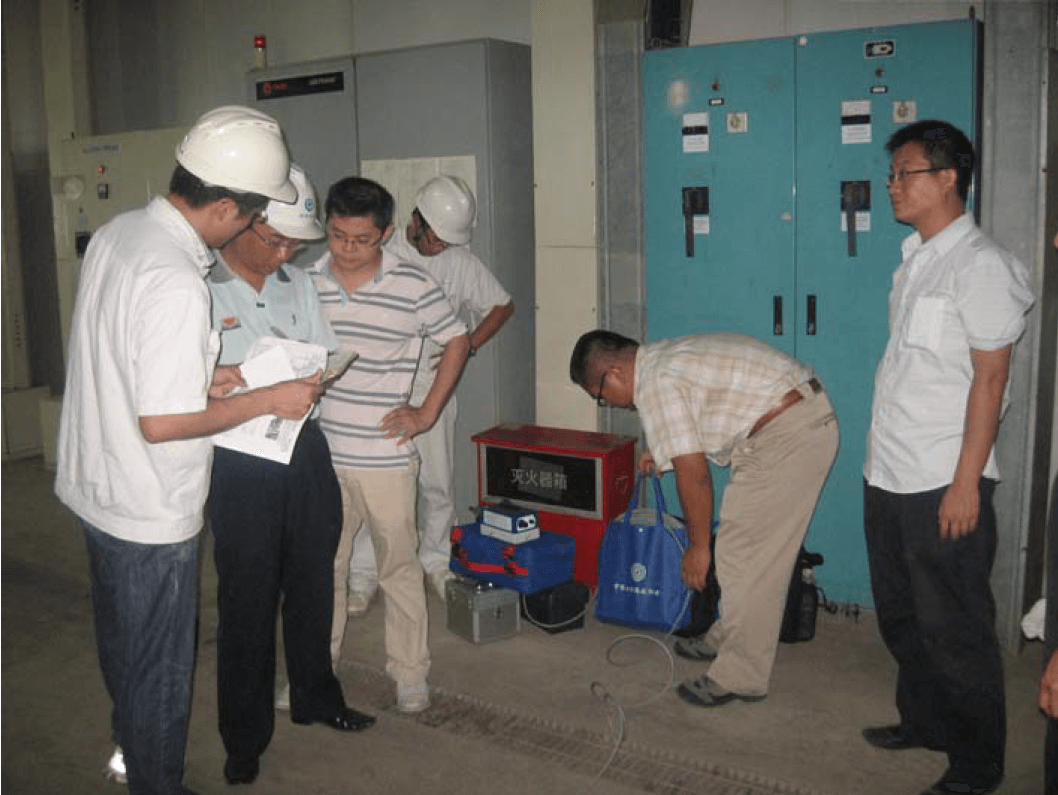

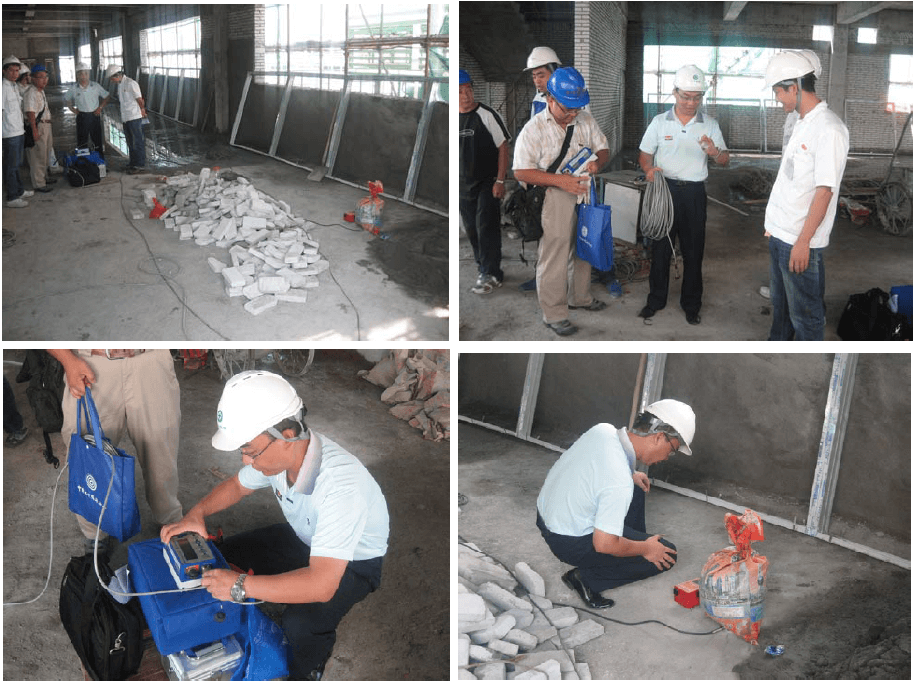

圖3、測點1現場測試圖片

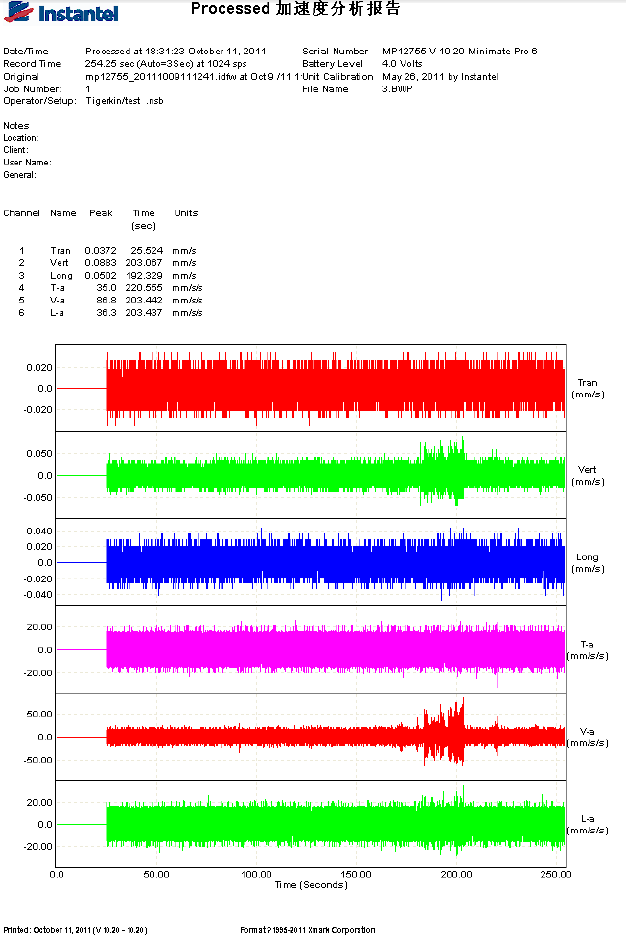

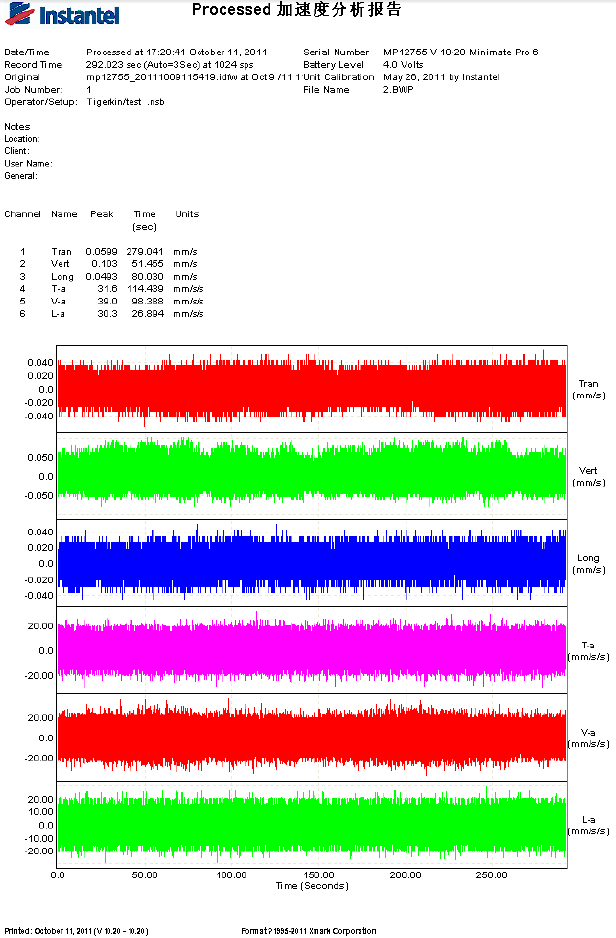

圖4、測點1加速度分析報告

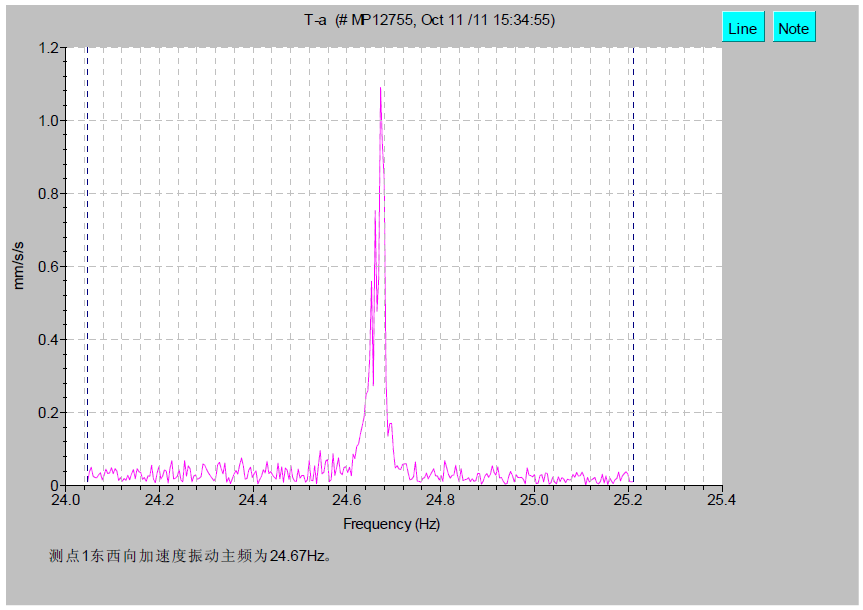

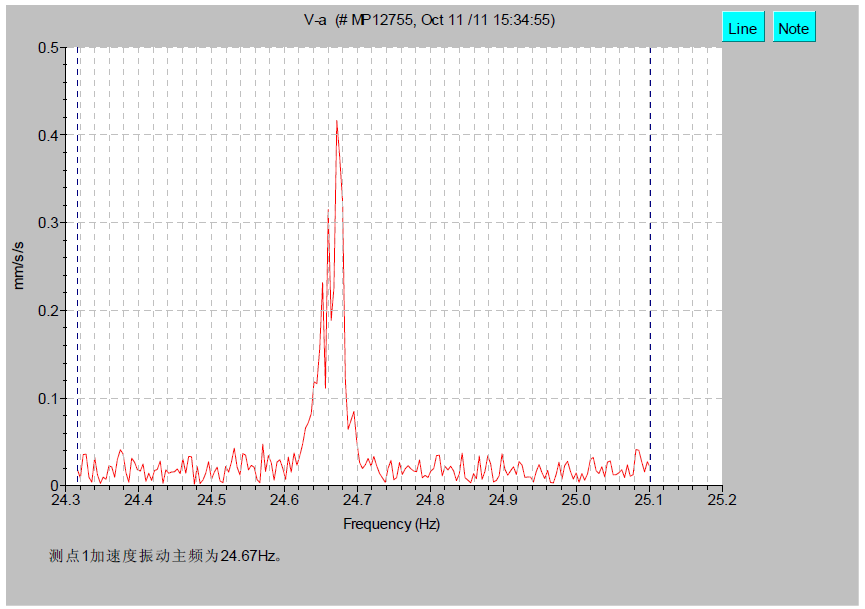

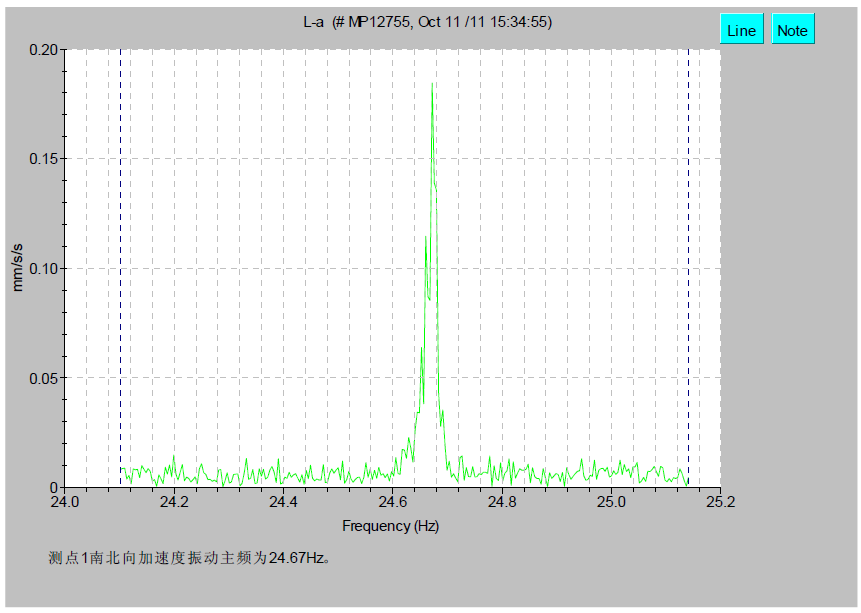

圖5、測點1主振頻率分析圖

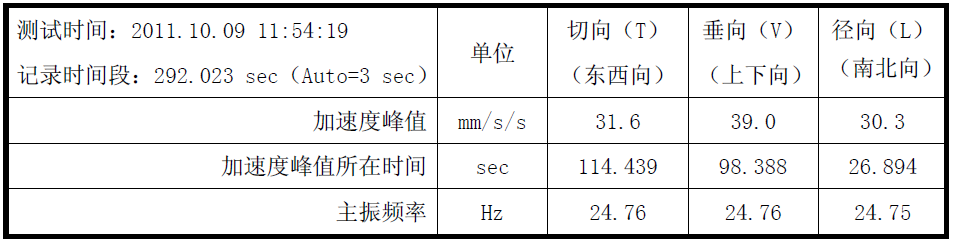

表1、測點1振動加速度測試分析結果
B、測點編號為2：
測試位置在PA舊冷凍站1樓靠近中心支撐柱的一個點，通過測試，了解PA 1樓在6個冷水塔全部運行的振動情況，并得到冷水塔運行其基座處的主要頻率。

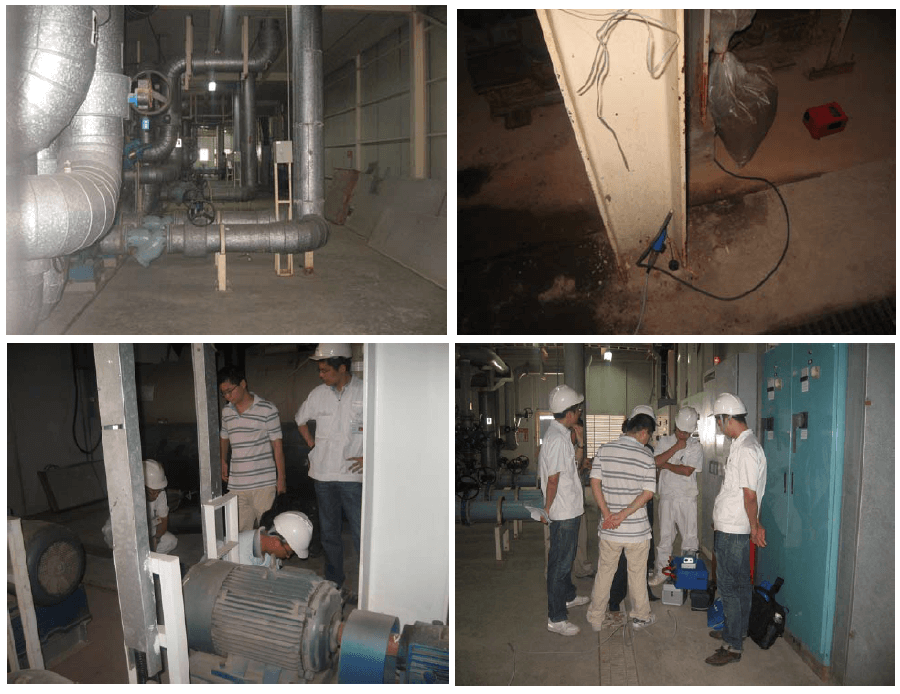

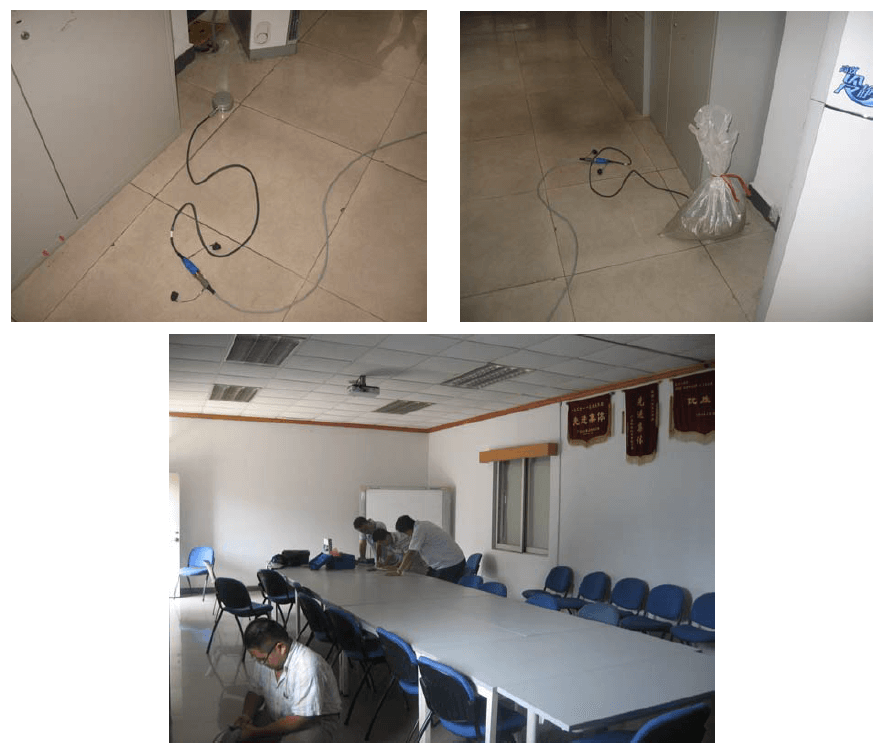

圖6、測點2現場測試圖片

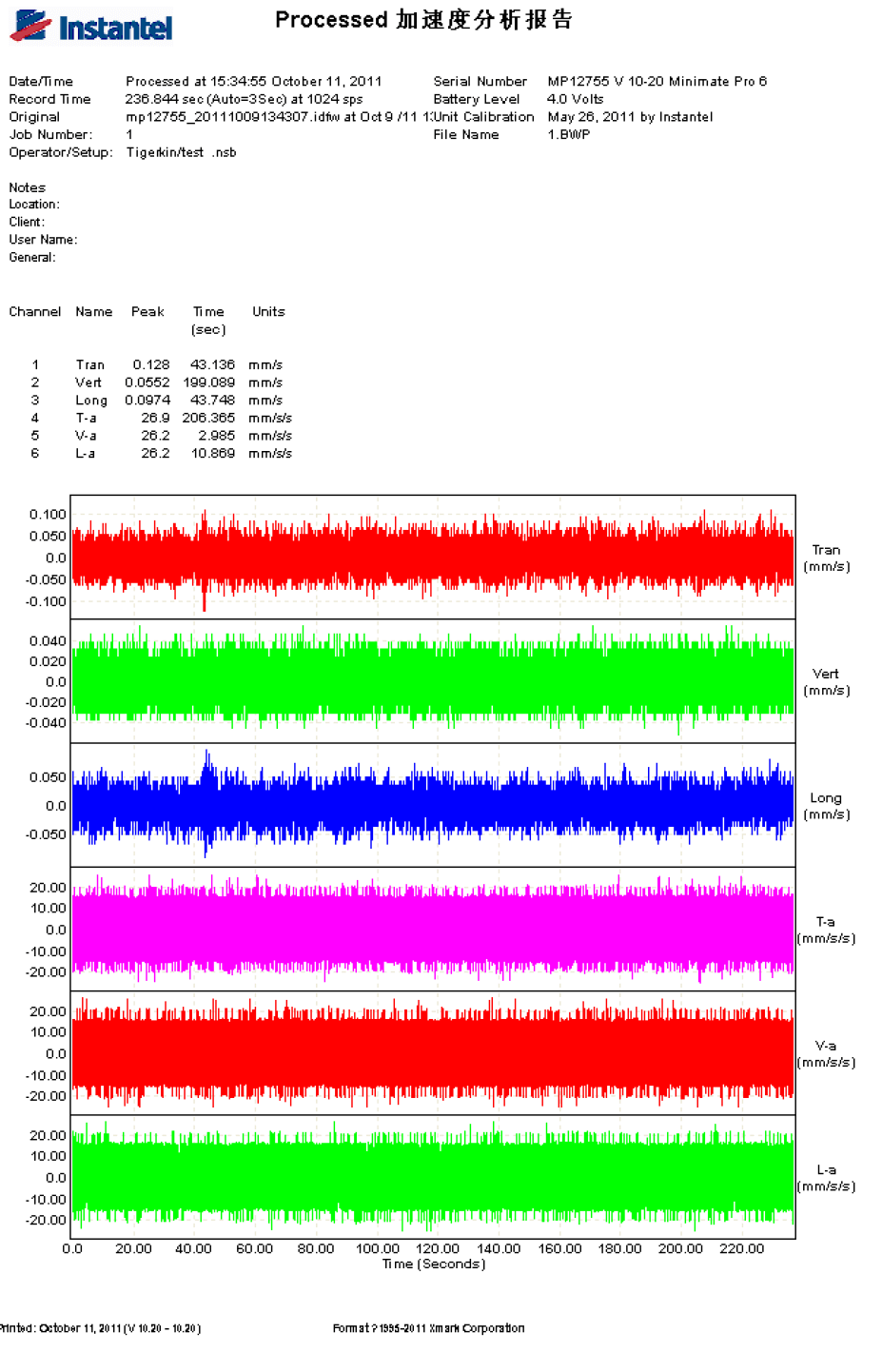

圖7、測點2加速度分析報告

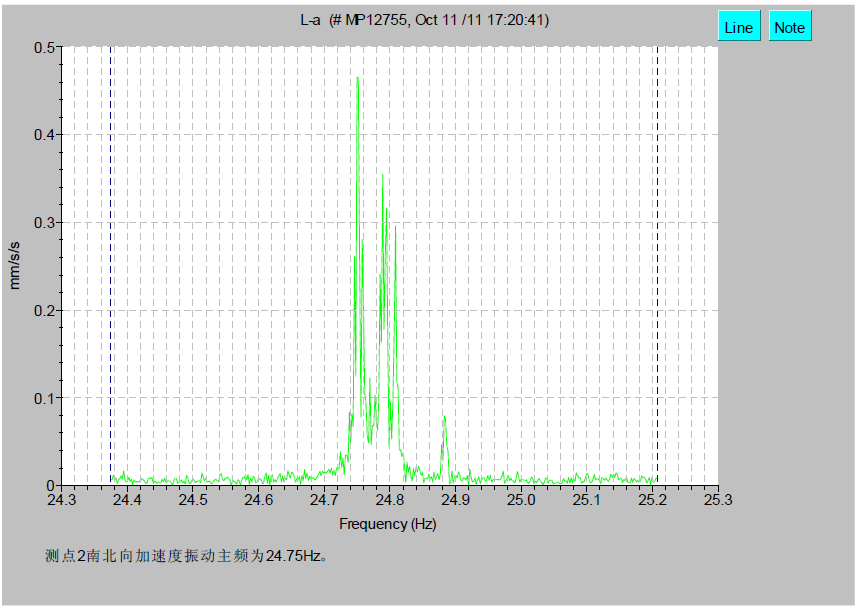

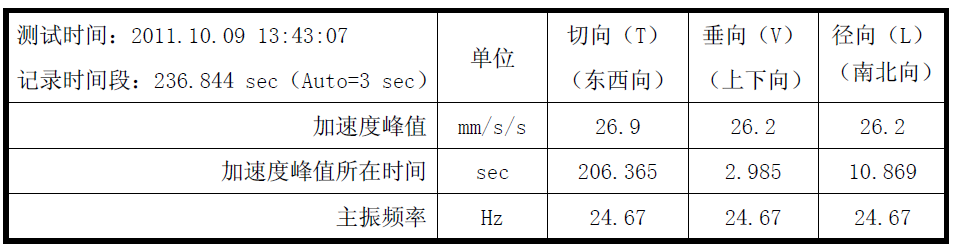

表2、測點2振動加速度測試分析結果
C、測點編號為3：
測試位置在PA新辦公樓2樓最靠近冷水塔的一個點，通過測試，了解PA2樓在6個冷水塔全部運行時的振動情況。
圖9、測點3現場測試圖片
圖10、測點3加速度分析報告

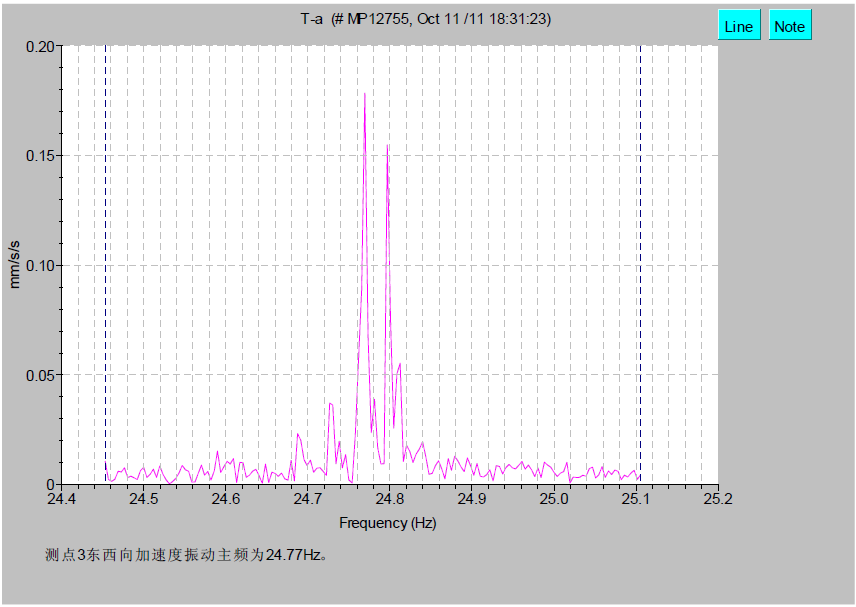

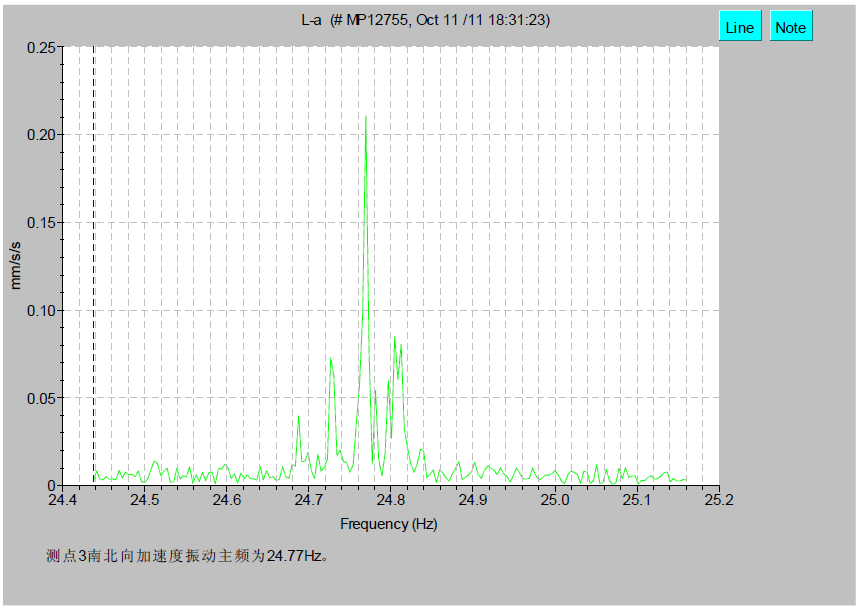

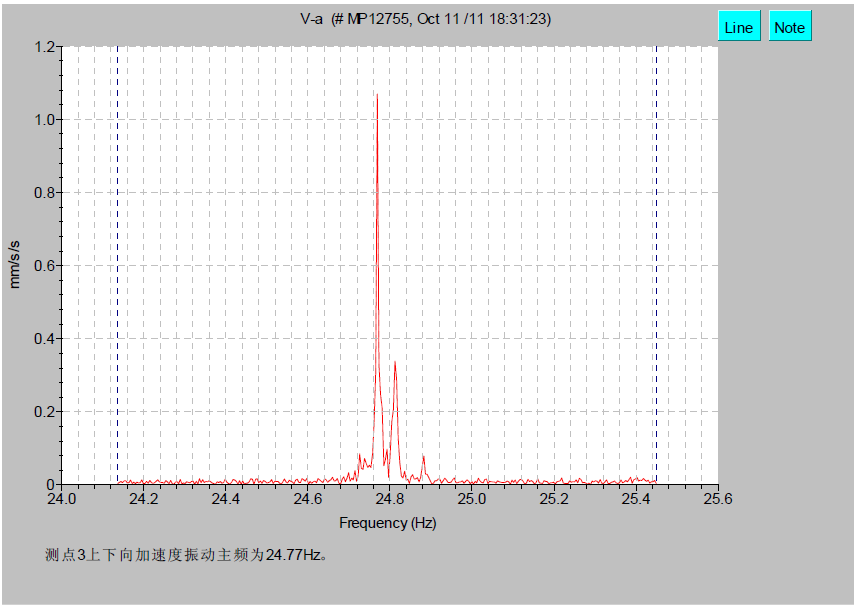

圖11、測點3主振頻率分析圖

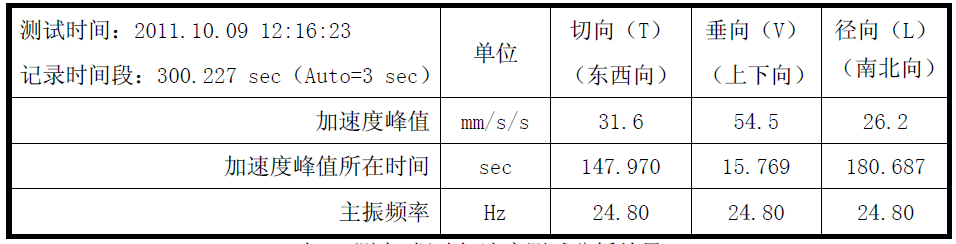

表3、測點3振動加速度測試分析結果
D、測點編號為4：
測試位置在一號綜合樓2樓IT科機房里靠近UPS電源（運行時振動比較大）的一個點，通過測試，了解IT科機房在1樓空調房空調機全部打開時的振動情況。

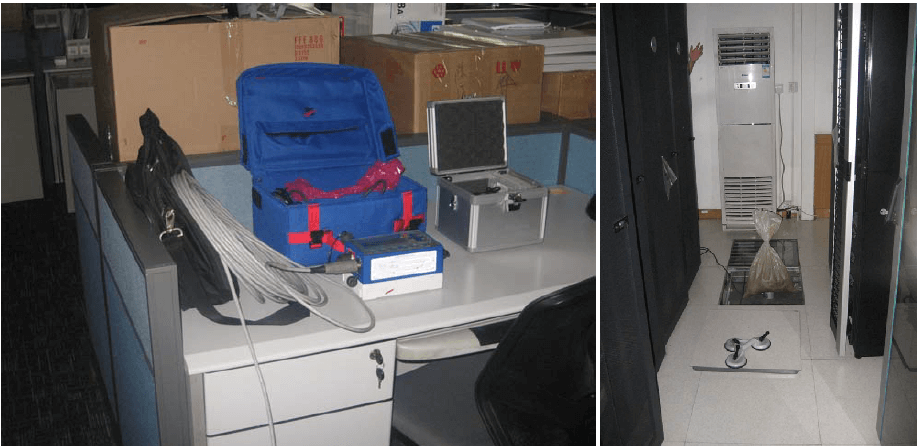

圖12、測點4現場測試圖片

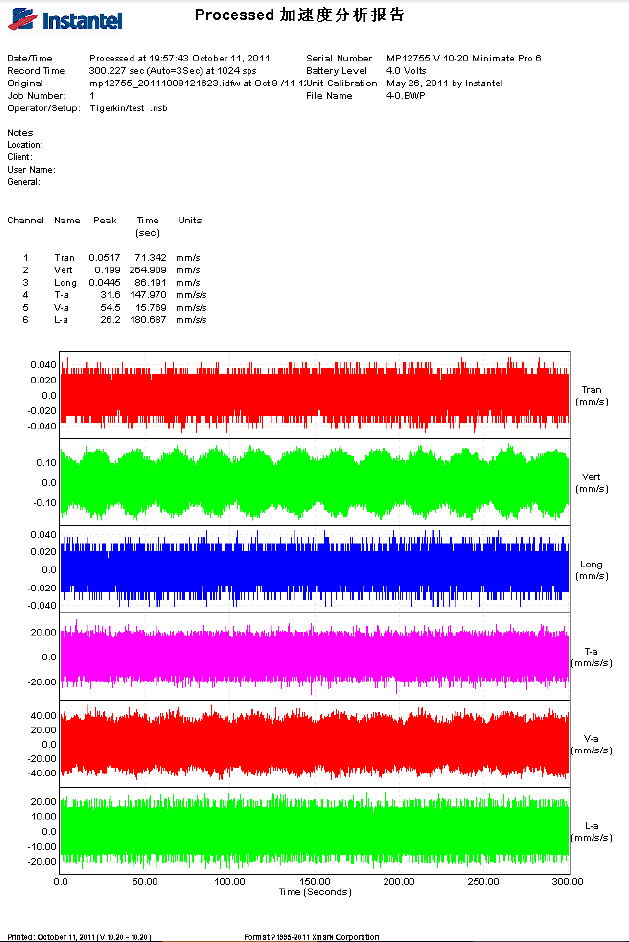

圖13、測點4加速度分析報告

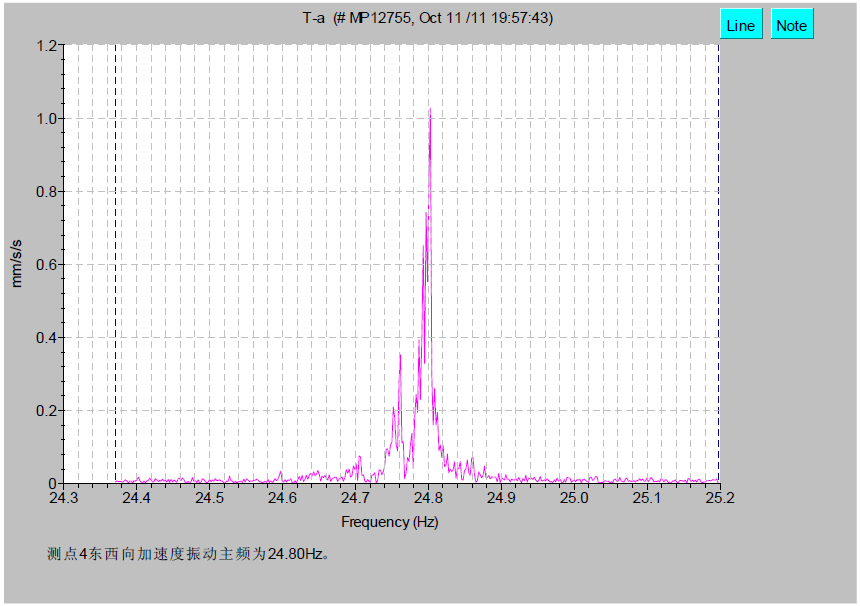

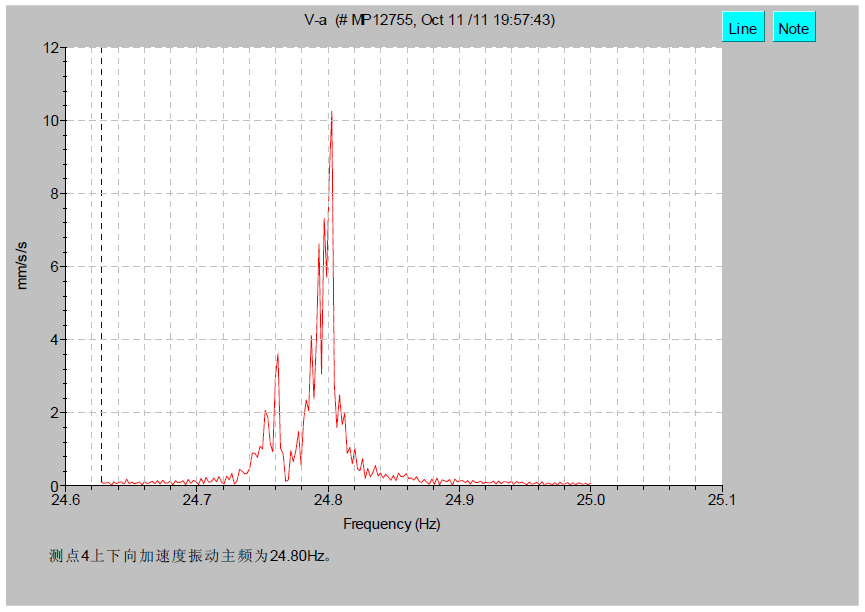

圖14、測點4主振頻率分析圖

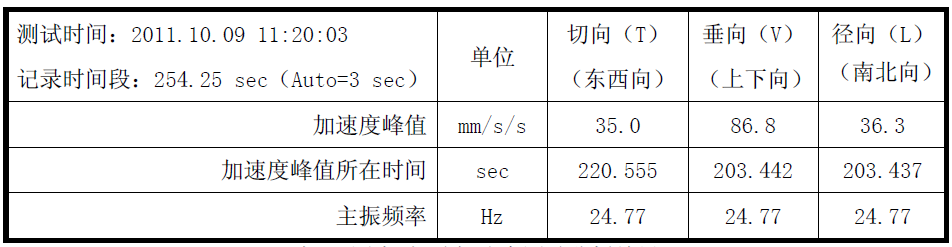

表4、測點4振動加速度測試分析結果
◆ 結果評價和分析：
1、測點1、3、4所在樓板振動主要表現為低頻的樓板振動，主要集中在24.70Hz左右(見表1、3、4)。樓板振動的主階頻率與冷水塔和空調機組設備振動的主階頻率基本一致（見表2）。說明測點樓板振動受冷水塔和空調機組設備振動的影響。
2、根據國標 GB/T 13442-1992《人體全身振動暴露的舒適性降低界限和評價準則》，其國家標準見表 5：

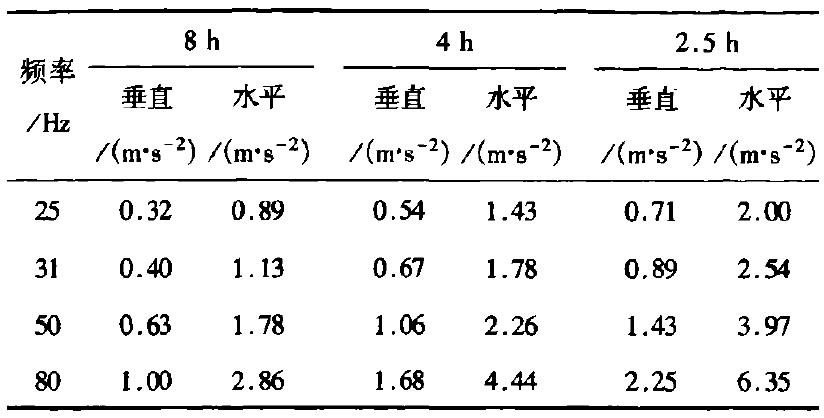

表5、體全身振動暴露的舒適性降低界限數值（表中的加速度取值為有效值）
本次振動測試的結果為，各種振動源正常運行時振動加速度最大值為86.8mm/s/s（在表），低于國標中規定的界限值。說明工作人員在該目前環境中上班，受振動的影響不大。
3、根據國標GB50174-2008《電子信息系統機房設計規范》的“第5.2.4條 在電子信息設備停機條件下，主機房地板表面垂直及水平向的振動加速度值，不應大于500mm/s/s”。本次測試結果中最大的振動加速度值為86.8mm/s/s，低于該界限值。
五.結論和建議
(1)所測點廠房建筑樓板振動主頻和冷水塔及空調機組的運行振動主頻基本一致。由冷水塔及空調機組引起的樓板振動表現為垂直振動較大。
(2)所測點振動加速度最大值低于所參考的國標中規定的界限值。同時該環境對數據中心的服務器、交換機等設備的正常運行影響不大。PA新辦公樓2樓可以作為數據中心的選址對象。
(3)PA新辦公樓2樓的振動雖然沒有超標，但由于樓板的振動存在著持續性和長期性，也有可能會導致儀器設備零部件的松動。由于目前主要的計算機設備比如服務器和交換機，許多均采用總線插卡式的結構，在長期振動的環境下，很難避免出現某些板卡突然震松的情形，這可能會導致系統故障。且相對于無振動情況，由于噪聲和振動的綜合作用，對人體舒適性有一定的不良影響。建議采取一定的隔音降噪措施或進行減振隔振處理，盡量改善噪聲環境和減小樓板的振動強度。
(4)鑒于有精密設備在二樓放置，要確保數據傳輸的安全性與穩定性，設備在安放時應盡量避開振動較大的區域。
