Mikabu TANAMI 滑坡地區 表面波探測方法應用實例

丹生谷太,玉井克明(愛媛縣),酒井俊典(愛媛大學)

○正岡久典,鬼武裕二,木村隆行(顧問)

1. 摘要


普通滑坡調查中使用的物探方法中，彈性波探測和電法探測采用的比較多。近幾年，對于地勢平坦地區的調查，開發了高精度表面波探測方法^1）。該方法主要應用在平坦地表，在新第三紀的地面摺動地施工上也采用了部分工法²⁾³⁾,但實例較少。這次，四國帶負荷載的滑坡使用高精度表面波探測，取得了比較好的效果，這里做一個簡單的報告。

2.表面波探測概述


這里使用的是表面波中的瑞雷波，根據頻率的不同，它具有相位速度各異的分散特點（也就是頻散特性）。瑞雷波會顯示相位速度，短波長反映的是地下淺層的特性、長波長反映的是地下深層的特性。表面波探測是一種可獲得S波速度結構剖面圖的技術，它是通過波形計算相位速度并生成頻散曲線，然后逆向分析理論上的速度結構和頻散曲線的關系。

現場勘察，采用OYO McSEIS-SXW多功能綜合地震儀多道測量，使用SeisImager/SW(OYO開發)軟件進行分析，可以低成本、簡單的得到S波速度結構剖面。這里是S波，所以利用P波彈性波探測的地下水不會影響探測結果，因此對于地基強度分布測試，該方法具有重復性高的特點。不過，根據通常采用2m道間距和人工產生的錘擊震源能量，15～20ｍ被認為是探測的有效深度范圍。所以，該方法不適用于滑坡很深的地區。應用實例中的現場正是預想的深度10m左右的滑坡地區，所以可以使用表面波方法。

3.探測結果

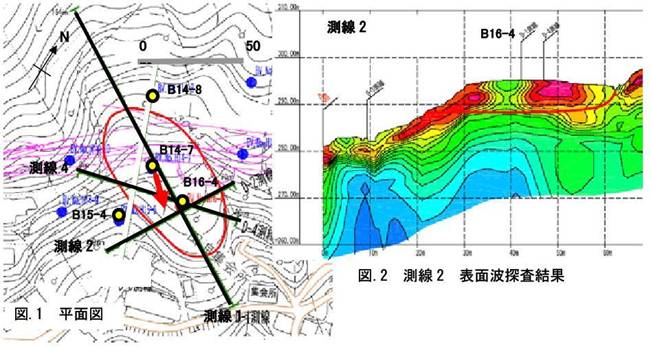

調查地點位于四國八幡浜東部3.5km的位置，分布有帶負荷載的破碎的綠色巖類。在調查勘探中，地下10米左右攪動明顯，但是更深位置則是連續夾雜粘土的碎屑巖石層。圖1是平面圖，是山脊?fàn)畹氐牡孛婊?，滑坡方向也是山脊方向?/span>

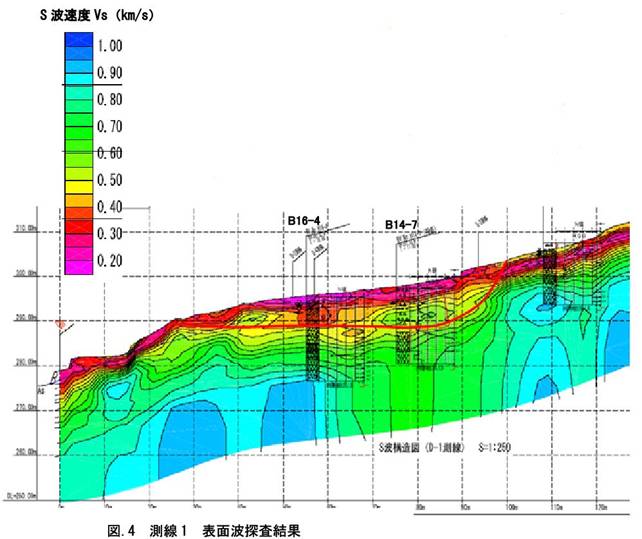

圖1中3條測線的表面波探測結果，見圖2～4。

松散表層砂土層的S波波速明顯低于Vs=0.4km/s。從圖4中能明顯看到中央部位的巖石破碎帶分布比較厚，滑坡土體的范圍大概是位于小于Vs=0.75～0.80km/s的凹狀范圍。這點在圖2上的反映也是一樣的。圖3中右側邊上出現了低速度帶，這有可能是斷層的原因。

4.總結

原本以松散的砂土為調查對象的表面波勘察技術是不適合巖石探測的。但是，就風化帶以及D～CL級惡化的滑坡地區而言，此項技術在探測滑坡體范圍的應用中不失為一種有效的勘察方法。

參考文獻


1)鈴木晴彥?林宏一?信岡大(2000)：使用表面波的地震探測,物理探測學會第103次學術演講會論文集,221-225.


2)加藤清次?矢野亭?須田明弘(2003)：滑坡地區表面波探測實例,第42次日本滑坡學術研究發表會演講集369-372.


3)山本松男?山崎政博?谷口彌一郎(2003)：通過表面波探測推斷滑坡面,第42次日本滑坡地學會研究發表會演講集,523-524.
