2018年6月，大連市出臺了《大連市人民政府辦公廳關于進一步推進裝配式建筑發展的實施意見》（以下簡稱《意見》），這是大連市推進建筑行業建造方式的變革，推進供給側結構性改革和新型城鎮化發展的重要舉措。
《意見》中指出，為落實省政府提出的工作目標，大連市對政府投融資的建設項目，要求全部采用裝配式技術。對非政府投資的建設項目，按區市縣、先導區的經濟、社會狀況不同，把它分區為核心區、重點區和積極發展區分類推進。
核心區包括：中山區、西崗區、沙河口區、甘井子區、高新園區，總建筑面積3萬平方米以上的新建住宅項目和單體建筑面積超過5000平方米的公共建筑，應全部采用裝配式建筑技術。
重點區包括：旅順口區和金普新區，總建筑面積3萬平方米以上的新建住宅項目，40%以上建筑面積應采用裝配式建筑技術?？偨ㄖ娣e3萬平方米以上和單體建筑面積1萬平方米以上的公共建筑項目，應全部采用裝配式建筑技術。
積極發展區包括：普蘭店區、花園口經濟區、長興島經濟區、莊河市、瓦房店市、長?？h，至2020年裝配式建筑占新建建筑比例不低于10%。
該《意見》主要是更好的落實2017年8月遼寧省政府出臺的《遼寧省人民政府辦公廳關于大力發展裝配式建筑的實施意見》。
什么是裝配式建筑？

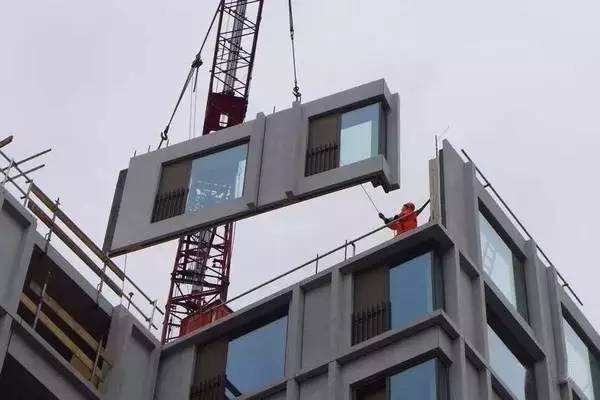

裝配式建筑
由預制部品部件在工地裝配而成的建筑，稱為裝配式建筑。按預制構件的形式和施工方法分為砌塊建筑、板材建筑、盒式建筑、骨架板材建筑及升板升層建筑等五種類型。
裝配式建筑在20世紀初就開始引起人們的興趣，到六十年代終于實現。英、法、蘇聯等國首先作了嘗試。由于裝配式建筑的建造速度快，而且生產成本較低，迅速在世界各地推廣開來。
裝配式建筑特點
● 大量的建筑部品由車間生產加工完成，構件種類主要有：外墻板，內墻板，疊合板，陽臺，空調板，樓梯，預制梁，預制柱等；
● 現場大量的裝配作業，比原始現澆作業大大減少；
● 采用建筑、裝修一體化設計、施工，理想狀態是裝修可隨主體施工同步進行；
● 設計的標準化和管理的信息化，構件越標準，生產效率越高，相應的構件成本就會下降，配合工廠的數字化管理，整個裝配式建筑的性價比會越來越高；
● 符合綠色建筑的要求；
● 節能環保。
裝配式建筑檢測依據？
裝配式混凝土結構是將工廠生產的預制構件運輸?shù)绞┕がF(xiàn)場，再采用可靠的連接方式，裝配組成結構體系。嚴格意義上，工程質量較現澆結構更容易控制與保證。
但在實際情況中，包括部分專業人士在內，均對對裝配式結構連接整體性有一定的疑慮。因此合理而完善的檢測體系比不可少。
現有驗收依據
國家標準：《混凝土結構工程施工質量驗收規范》GB50204-2015
行業標準：《裝配式混凝土結構技術規程》JGJ1-2014 / 《鋼筋套筒灌漿連接應用技術規程》JGJ355-2015
產品標準：《鋼筋連接用灌漿套筒》JG/T398-2012 / 《鋼筋連接用套筒灌漿料》JG/T408-2013 / 預制構件、配件產品標準
現有技術依據
● 《建筑結構檢測技術標準》GB/T 50344-2004（正在修訂，將增加裝配式結構檢測技術）；
● 《回彈法檢測混凝土抗壓強度技術規程》JGJ/T 23-2011；
● 《混凝土中鋼筋檢測技術規程》JGJ/T 152-2008；
● 《鉆芯法檢測混凝土強度技術規程》CECS 03：2007;
● 《超聲法檢測混凝土缺陷技術規程》CECS 21:2000；
● 《鋼筋連接用灌漿套筒》JG/T398、《鋼筋連接用套筒灌漿料》JG/T408、《鋼筋套筒灌漿應用技術規程》JGJ 355等標準。
裝配式建筑檢驗要點
● 預制構件質量檢驗：外觀檢驗；尺寸偏差。
● 預制構件進場驗收：質量證明文件，關鍵生產過程驗收記錄；如需進行結構性能檢測，還應有檢測報告；外觀質量檢查；尺寸偏差要求。
● 結構安裝及連接質量要求：隱蔽工程驗收；接縫施工質量及防水性能；灌漿套筒連接及漿錨搭接的灌漿飽滿密實度；灌漿料強度；剪力墻底部坐漿強度；外觀質量；構件位置、尺寸偏差、連接部位表面平整度。
● 預制構件實體檢驗：受力筋數量、規格、間距、保護層厚度、混凝土強度，檢驗方法宜采用非破損法。
● 結構實體檢驗：混凝土現澆連接部位或者混凝土疊合部位，同現澆混凝土結構檢驗方法相同。
現有質量檢驗標準存在的問題
有與連接相關的產品檢驗技術標準，尚無針對裝配式結構的檢測技術標準。而隨著裝配式建筑的大力發展，標準也在逐步完善，如正在修訂的《建筑結構檢測技術標準》將增加裝配式結構檢測技術。
檢測難點
● 灌漿接頭連接質量的實體檢驗，目前缺乏有效的現場檢驗手段。在“十三五”重點研發計劃《工業化建筑檢測與評價關鍵技術》的研究課題中針對此項有了一定的技術突破，根據《鋼筋套筒灌漿連接應用技術規程》中的型式檢驗要點對灌漿套筒連接接頭的質量控制。
● 結合面連接，包括疊合構件和后澆混凝土連接，因受振搗澆筑空間限制，容易形成內部缺陷。
針對混凝土內部缺陷，歐美大地提供了多種快速、準確的檢測方案。
如何解決檢測難題？

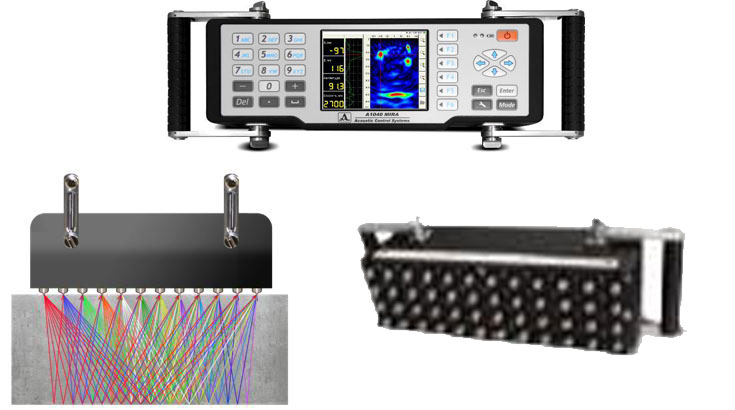

陣列式超聲橫波檢測技術
完全自主性地對采集的數據進行層析成像處理。測量單元包含一個天線矩陣，由48個（12排，每排4個）低頻寬帶換能器組成，以干點接觸方式發射剪切波。換能器探頭覆有耐磨陶瓷，可以在粗糙表面長期工作。
每個換能器配備有獨立的彈簧懸架，如此可以在不平整的表面上進行檢測。天線主頻為50kHz。
產品特點
● 陣列式手持超聲波成像儀；
● 為混凝土內部結構成像而設計；
● 單邊接觸構件表面，即清晰成像。
應用案例
下圖為用MIRA在美國東部某停車場進行預制混凝土外墻板拼接套筒灌漿密實度的檢測。

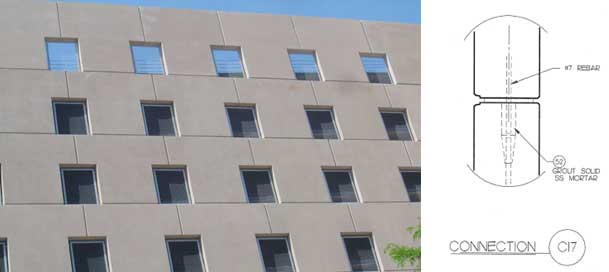

停車場裝配式外墻及連接套筒示意圖

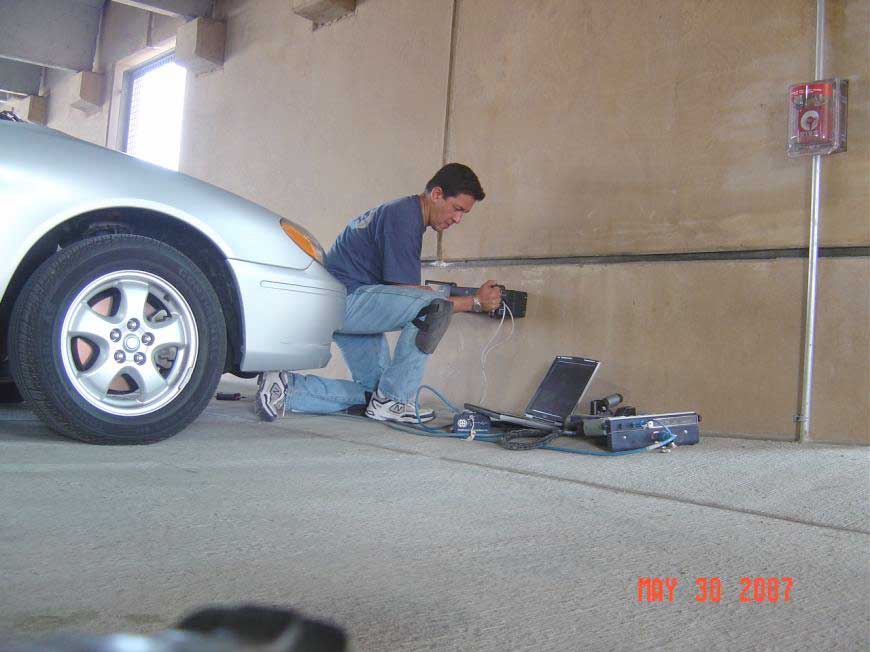

裝配式外墻現場檢測圖

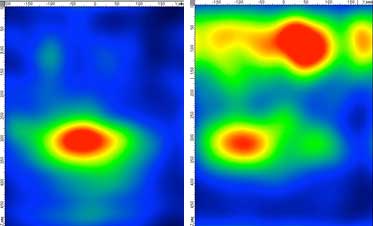

下圖左顯示套筒質量完好，因此僅在300mm處有底板反射，而圖13右在50-140mm深度處有反射區，表明套筒灌漿密實度不足并通過鑿開查看得到驗證。
裝配式外墻檢測結果，左：密實；右：不密實
欲了解產品更多信息，歡迎隨時聯系我們。
