超大距離連續墻還能進行跨孔超聲測試嗎？

發布時間：2018-08-02 瀏覽次數：9556 來源：歐美大地

跨孔超聲法適用于鉆孔樁、螺旋樁、灌注樁、連續墻及其它類型混凝土基礎中混凝土的質量和均勻性檢測。跨孔法需要預先埋設聲測管，將發射探頭和接收探頭放入兩根聲測管中，發射探頭發送高頻信號，該信號穿過混凝土被接收探頭探測。超聲波技術具有儀器輕便、抗干擾能力強、觀測準確度高、結果直觀可靠、可在樁身中上下移動測試的優點。

跨孔超聲法主要通過對接收信號的強度與到達時間進行分析，進而確定混凝土質量，因此接收信號的質量好壞直接關系著測試是否成功。

測試信號的質量除與聲測管的情況相關外，主要與探頭之間的距離相關（即與聲測管之間的距離相關）。管間距與樁直徑直接相關，常規跨距為2m以下，如果距離過大，可能出現信號強度太弱，甚至接收不到信號的現象。一般的聲波透射法檢測儀器測試距離為8m以下，因此在大跨距地下連續墻的測試中，接收不到信號的情況尤為明顯。解決這類問題一般采用兩種方法：

一是減小聲測管之間的距離，加大管密度，但此種方法不僅增加了成本和施工復雜度，而且對已經完成施工的項目并不適用；

二是選擇信號更為穩定可靠的測試儀器，儀器性能的提高，可以從根本上解決大部分工程檢測問題。

地下連續墻超大距離CHAMP跨孔超聲測試實例

現場條件

地下長距離連續墻，寬0.7m，深25m。

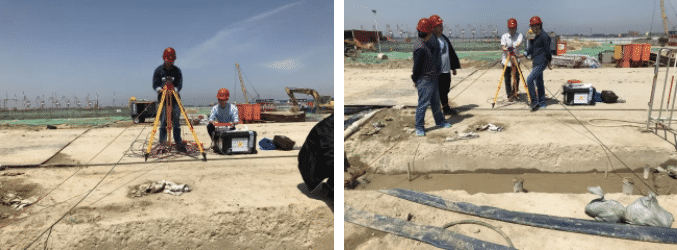

測試現場

測試單元設置

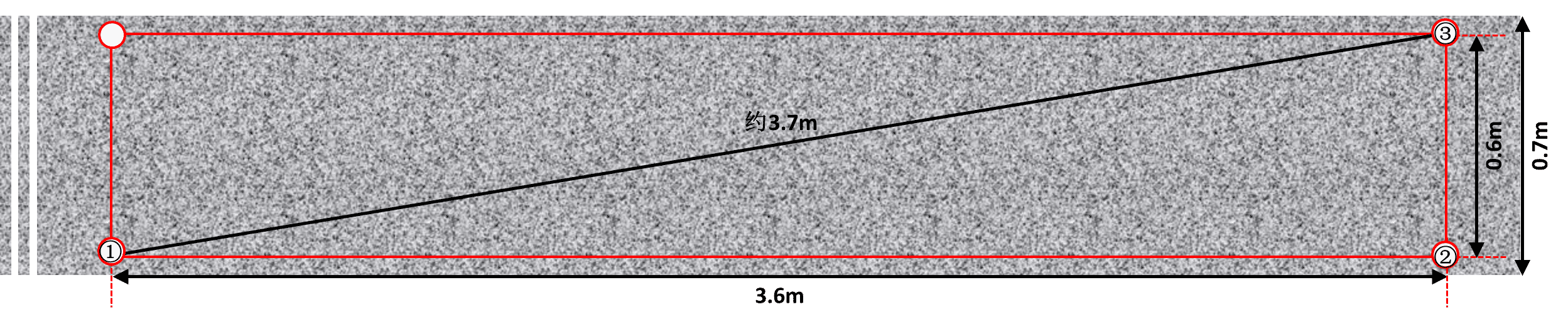

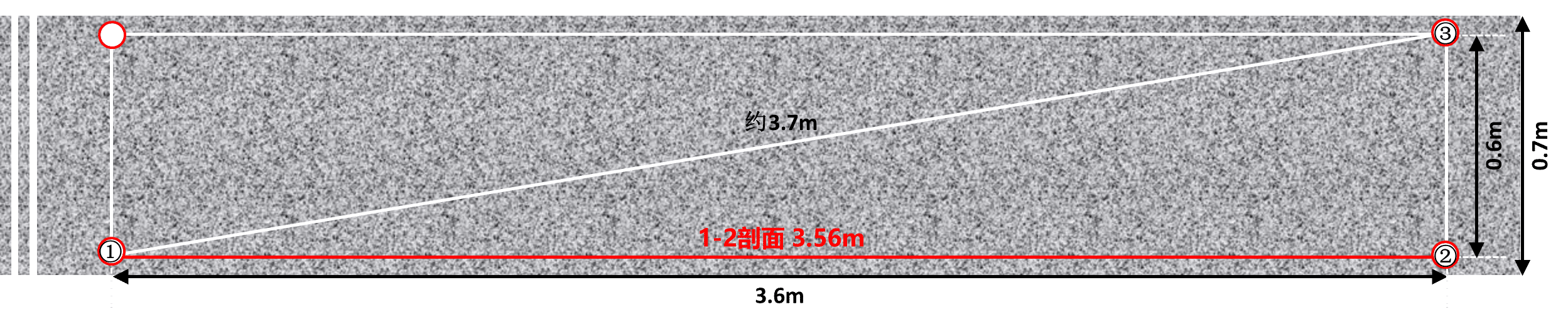

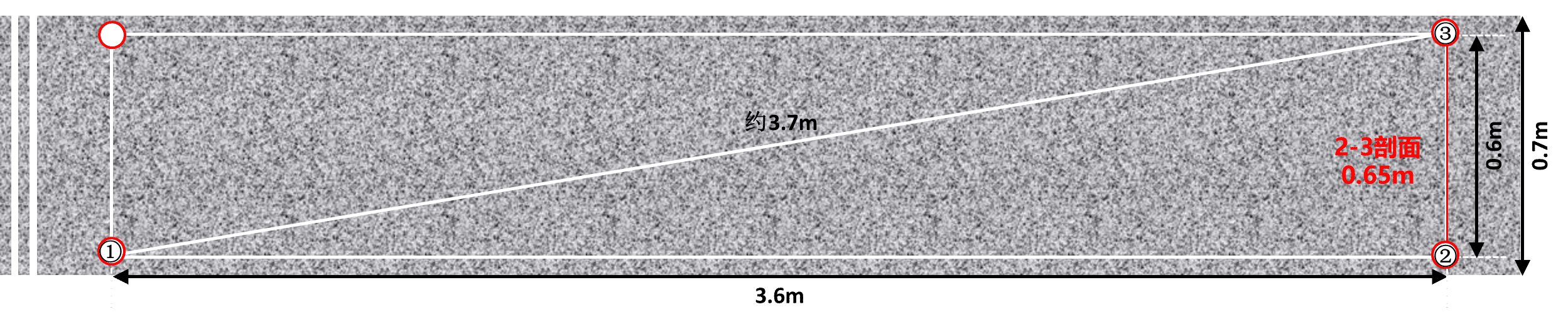

由于現場連續墻長度過大，以長3.6m，寬0.6m的長方形作為一個測試單元，進行聲測管埋設，聲測管長約25m，測試最遠距離（對角線）約3.7m。

單個測試單元示意圖

選用設備

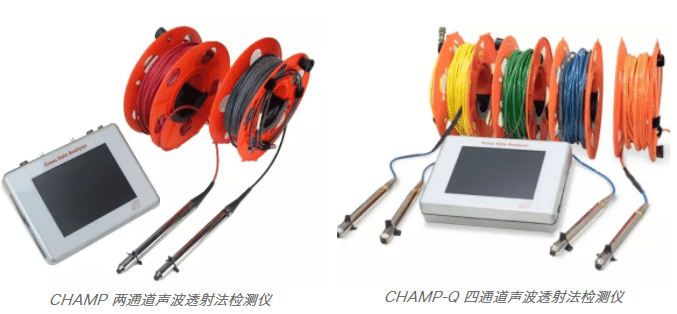

CHAMP系列聲波透射法檢測儀

本次測試使用的是PDI的兩探頭CHAMP聲波透射法檢測儀，探頭頻率45kHz，測試是采樣頻率設置0.5MHz，采樣長度設置1000，以保證足夠的采樣時長。發射探頭發射電壓設置為800V。

測試結果分析

每一個剖面，我們都進行了兩遍測試，即從上往下放測試一遍，從下往上提拉測試一遍。為了確保測試效果，在操作中我們盡量放慢提拉或者下放的速度，使用最高電壓，調大增益。由于上部1m左右沒有水，因此沒有信號顯示，測試信號如下。

1-2剖面，管間距3.56m

從上往下測試：

從下往上測試：

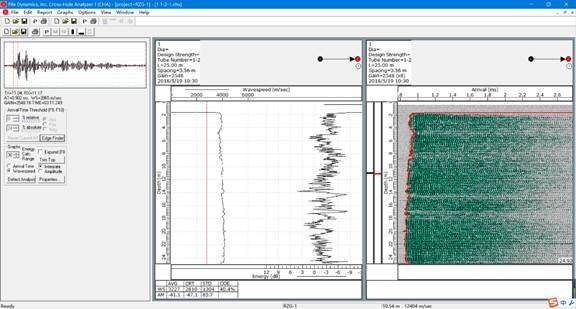

結果分析：1-2剖面，瀑布圖顯示穩定，顏色略淺，用于完整性的判斷沒有問題。

2-3剖面，管間距0.65m

從上往下測試：

從下往上測試：

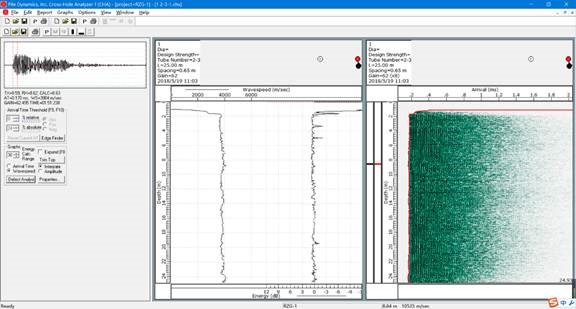

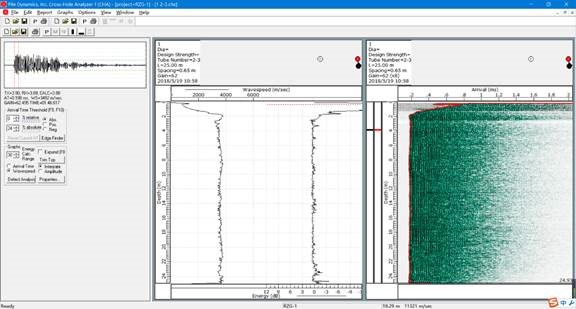

結果分析：2-3剖面是常規管間距的一個剖面，信號好。信號質量主要從瀑布圖（綠色圖形）來判斷，2-3剖面的瀑布圖顏色深，且沿樁身方向穩定。

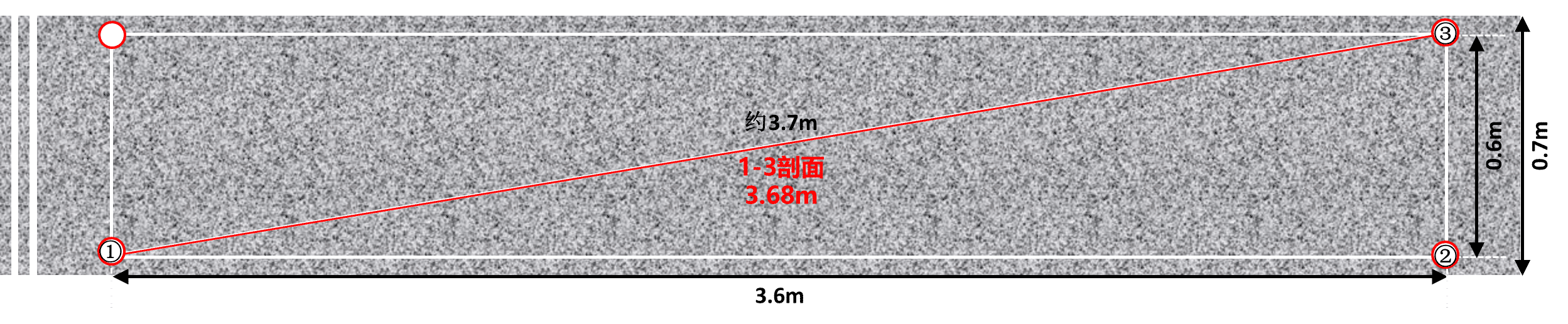

1-3剖面，管間距3.68m

從上往下測試：

從下往上測試：

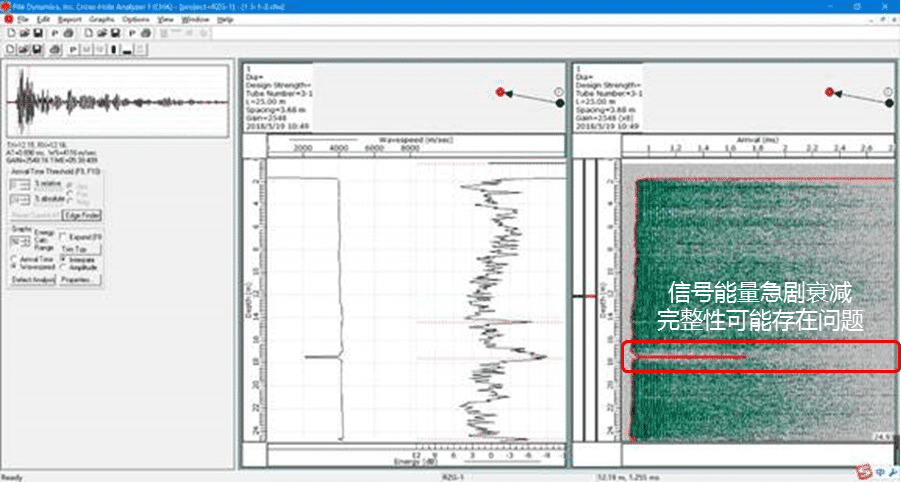

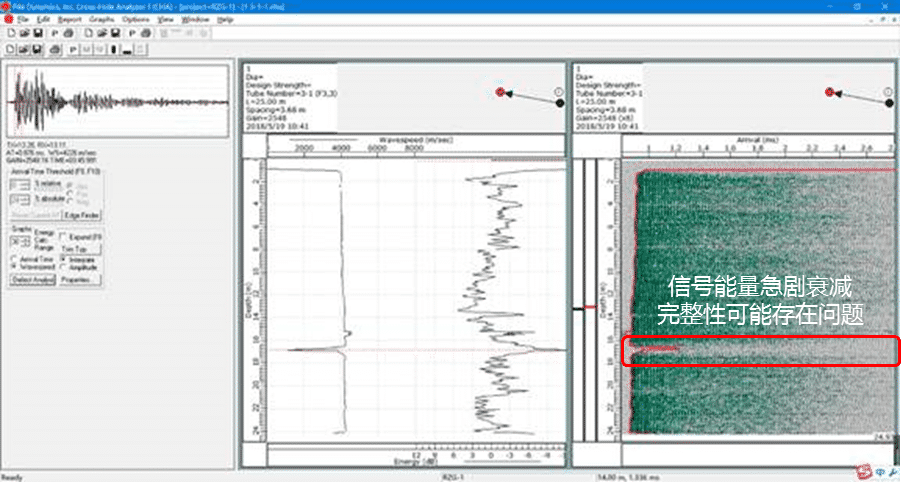

結果分析：1-3剖面，瀑布圖的顏色略淺，總體來說穩定，可以用于完整性的判斷。在17m左右的位置信號能量出現了急劇衰減，連續墻的完整性可能存在一點問題，并且從上往下和從下往上兩次測試都在同一位置發現了信號急劇衰減，可以懷疑在這個位置出現了一點問題。
