Panther 200的設計合理，與其他靜力觸探設備相比，具有諸多優點：

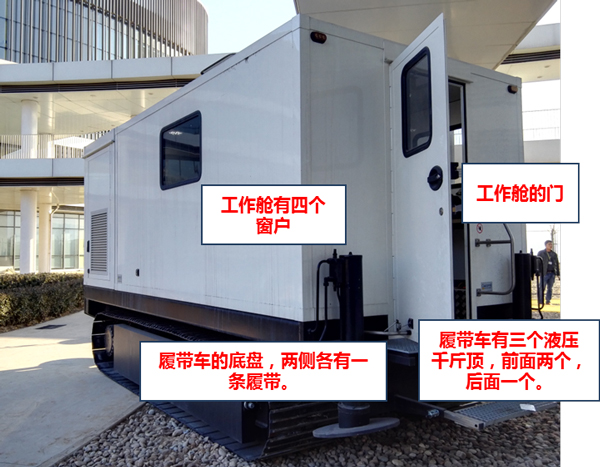

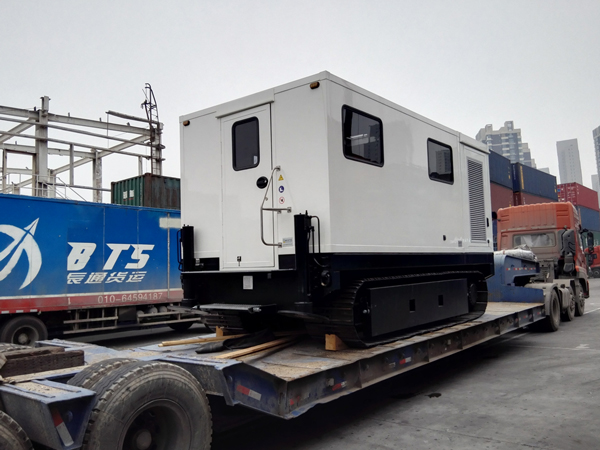

Panther 200履帶式靜力觸探車主要由兩部分組成：下部是底盤，上部是工作艙（圖2）。


底盤上有兩條鋼履帶，控制著履帶車的行走、爬坡、轉彎等。Panther-200自重20.6噸，底盤上有配重塊，占據了履帶車的大部分重量。底盤的前后共有三個液壓千斤頂，前面兩個后面一個，用于將履帶車升起、調平，充分提供反力。千斤頂?shù)纳凳峭ㄟ^工作艙內控制臺上的手柄進行控制的。


工作艙前部有一個門，操作人員可以進入；工作艙的墻壁上有4個窗戶，可以透光；工作艙的頂部有一個風箱，可以伸縮，試驗時升起，試驗結束后縮回。

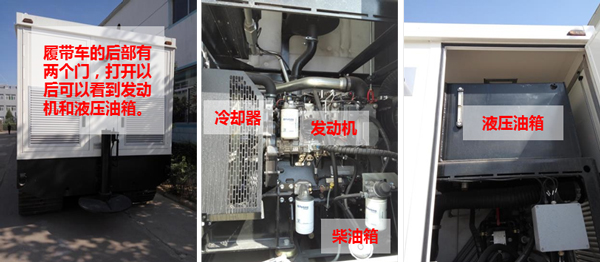

工作艙后部是履帶車的動力部分，里面有發動機、液壓油箱、柴油箱、冷卻器（圖3）。


打開工作艙的門，就可以進入到工作艙內部（圖4）。

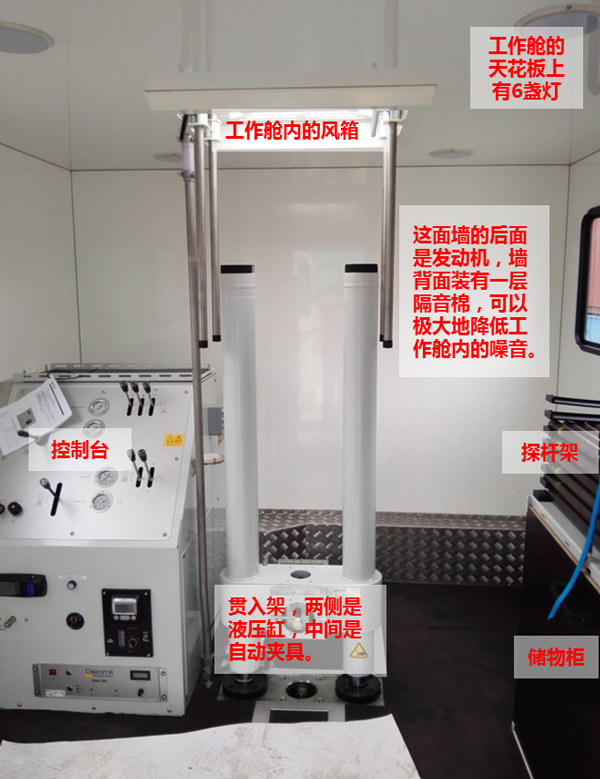

工作艙內部，天花板上有6盞燈，墻壁上開關，可以在光線不足時點亮燈光。工作艙的中間，是靜力觸探試驗的貫入架，貫入架上有夾具、接近開關以及深度編碼器。試驗過程中，往下貫入探桿時，夾具會自動夾緊探桿，接近開關自動接通，采集儀開始記錄數據。往上提貫入架時，夾具會自動松開，接近開關自動斷開，采集儀停止數據記錄。如此，實現了數據的自動采集?；厥仗綏U時，自動夾具的功能又是反過來的。往上提時夾緊，往下降時松開。國產的貫入設備是沒有自動夾具的，需要人工去插拔，費時費力。深度編碼器是用來自動記錄探頭貫入的深度的。

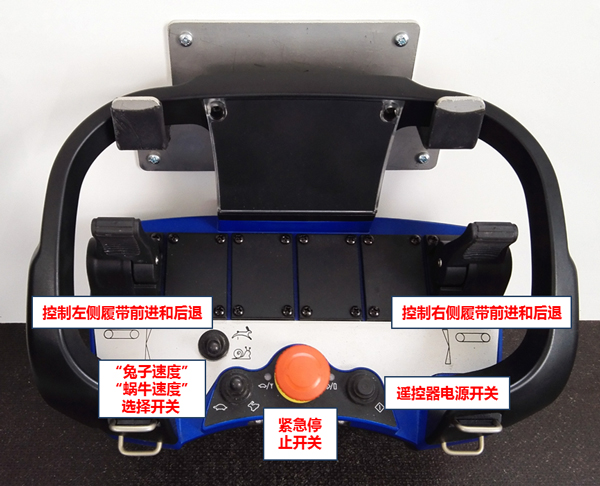

工作艙的右邊有一個桌子，桌子上安裝有臺鉗，現場可以在桌子上進行一些工作。桌子上掛有一個遙控器，遙控器上各個按鈕的功能如圖5所示。履帶車的移動是通過這個遙控器進行控制的。它可以通過WIFI與履帶車的動力控制系統連接，也可以通過有線的方式進行連接。主要的兩個按鈕，分別控制履帶車兩側的履帶前進和后退。同時向上按，履帶車前進；同時向下按，履帶車后退；一個向上按一個向下按，履帶車轉彎。履帶車的行進速度也是可以選擇的，“兔子”是快速，“烏龜”是慢速。遇到緊急情況，可以按下紅色緊急開關，履帶車立刻停止移動。

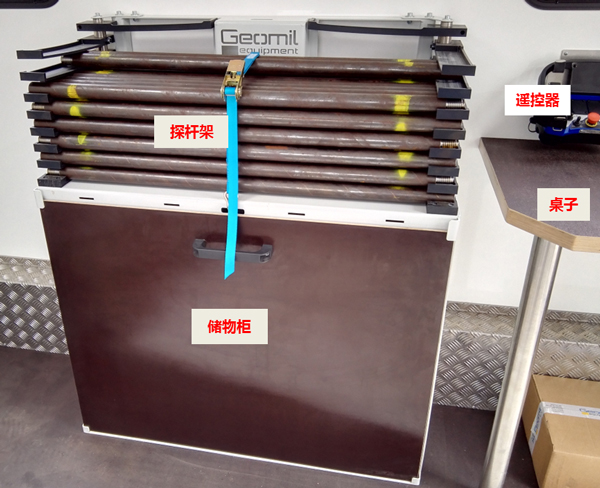

工作艙的右邊還有一個探桿架，探桿全部頭對尾、尾對頭整齊地排列在架子上。探桿架下方有一個儲物柜，可以存放物品（圖6）。

工作艙的左邊是履帶車的控制臺，這個控制臺控制著全車的動力系統、液壓系統、電力系統、數據采集系統。

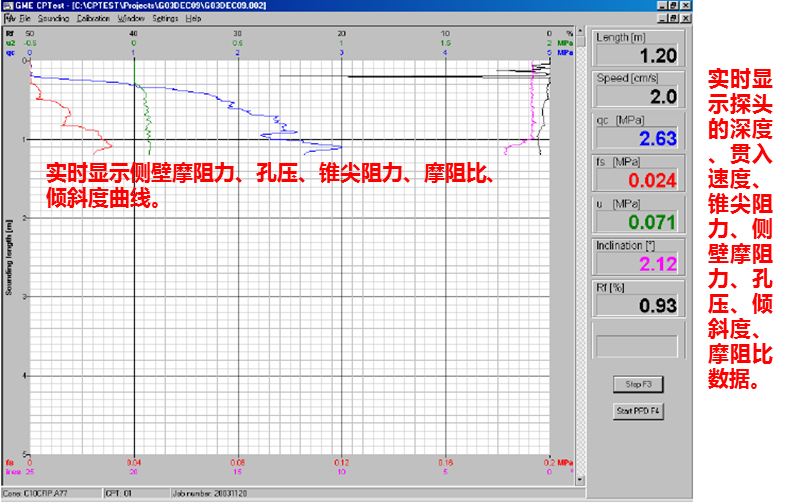

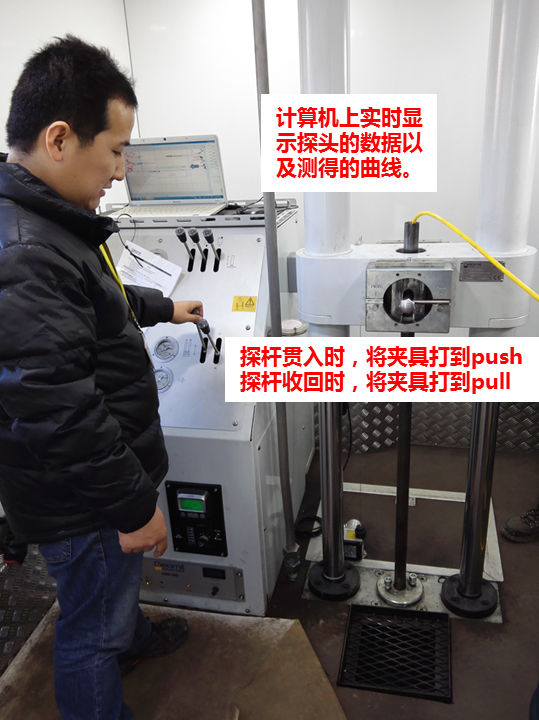

控制臺的頂部是一個平面，試驗過程中，可以將計算機擺放在這里，可以方便地實時查看探頭的狀態，以便對貫入過程進行控制。

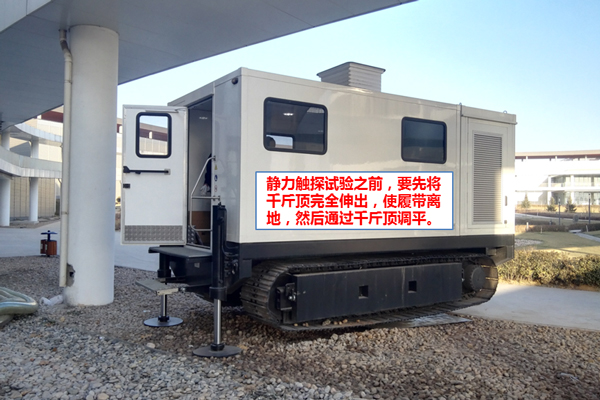

控制臺的中部有很多手柄，通過這些手柄實現對靜力觸探車各個部分的控制。左上角是一個功能選擇手柄。往上時，液壓系統用于履帶車的調平。這時可以通過右上角的三個手柄對履帶車進行調平。右上角的三個手柄依次控制左前方、后方、右前方三個液壓千斤頂。試驗之前，要將三個液壓千斤頂完全伸出，以便充分提供靜力觸探試驗所需的200KN反力。通過觀看水平調節氣泡居中，可以將履帶車調平。功能選擇手柄向下時，液壓系統用于操作履帶車的貫入架。右下角有兩個手柄，一個手柄是控制貫入架的升降。這個手柄主要是用來控制探桿以20mm/s的速度勻速貫入的。如果速度過快或者過慢，可以旋轉左側的壓力或速度旋鈕進行調節。另一個手柄是控制探桿保持鎖的開閉。向上時，探桿保持鎖打開，探桿被鎖住，無法移動，可以防止探桿掉入到鉆孔內。向下時，探桿保持鎖關閉，探桿可以自由移動。左下角的這個手柄是控制貫入架升降的。貫入架向下移動時可以以20mm/s的速度勻速下降，上升時，可以升起。


控制臺的下部控制履帶車的電源、動力和數據采集。左上角是遙控器的電池充電器，如果遙控器的電池沒電了，可以插在這里充電。充電器的下面是整個履帶車電力系統的開關，打開這個開關后，履帶車內的發動機、頂燈、警示燈、電源線路才會通電。中間的這個按鈕是履帶車警示燈的開關，按下以后，履帶車外面四個角的警示燈會閃爍，提醒工作艙外面的人員注意安全。這個按鈕的下面是履帶車的油箱油量表，該履帶車使用的燃料是柴油。右邊是履帶車的電子啟動器，通過旋轉鑰匙，可以啟動履帶車的發動機。旁邊有一個小搖桿，可以上下調節發動機的轉速。發動機的實時轉速會在電子啟動器的顯示屏上顯示出來。啟動后，發動機的轉速為750rpm，行進時，要將發動機的轉速增大到1200rpm左右，試驗過程中轉速為900rpm左右。最下面是一臺嵌入式靜力觸探數據采集儀，控制著靜力觸探試驗的數據采集。采集儀的面板上只有三個按鈕：一個開關，一個復位鍵，一個深度記錄選擇鍵。正常工作情況下，設置為AUTO即可。

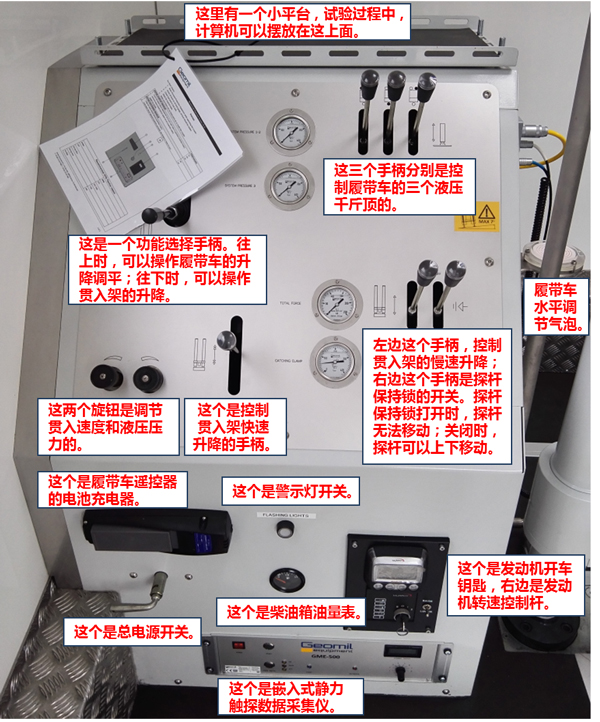

控制臺上各個部分的說明如圖7所示。

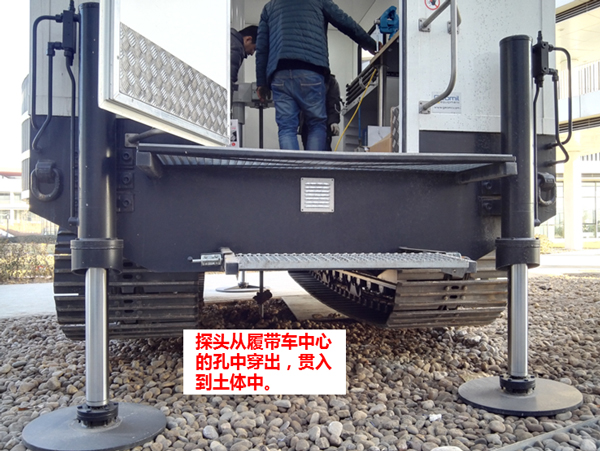

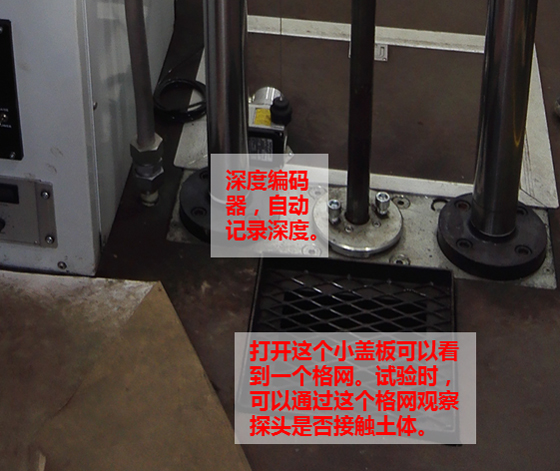

工作艙的地面上有兩塊蓋板：一塊小蓋板和一塊大蓋板。打開小蓋板，可以看到一個金屬格網（圖8），可以通過這個金屬格網查看探頭是否接觸地面。打開大蓋板，可以看到里面有幾個蓄電池，它們?yōu)槁膸к嚬╇姟?br />

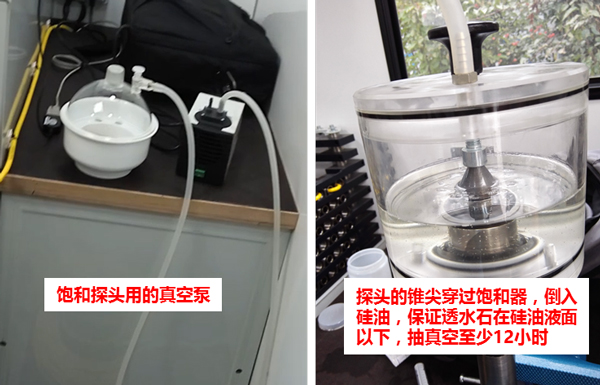

做孔壓靜力觸探試驗時，首先要將探頭進行飽和。將探頭的錐尖穿過飽和器，倒入硅油，保證透水石在硅油液面以下（圖13）。接上真空泵，抽真空至少12小時。然后在液面以下組裝好探頭，給探頭戴上一個橡膠套。將硅油倒出來，然后將探頭從飽和器底部完全穿過，即可。


操作過程流程化，使用簡單，相信通過此文您對Panther200靜力觸探車的結構和操作已有基本概念。
