德國Geotomographie跨孔地震CT+波速測試系統簡介
1.整套系統組成：
-
IPG5000高壓儲能發射器；RCU發射遙控器；
-
SBS 42 P波發射探頭；BHC-4 水聽器鏈（接收P波）；
-
BIS-SH-DS 孔內S波電火花探頭；BGK 3、BGK 5、BGK 7 孔內3分量、5分量、7分量檢波器（接收S波）；
-
DevProbe1鉆孔測斜儀（以上組合可看需求選配）
-
其中，1+2為跨孔地震CT系統，1+3（+4）為波速測試兩種功能，4為可選配件，1+2+3+4為跨孔地震CT+波速測試雙任務系統。

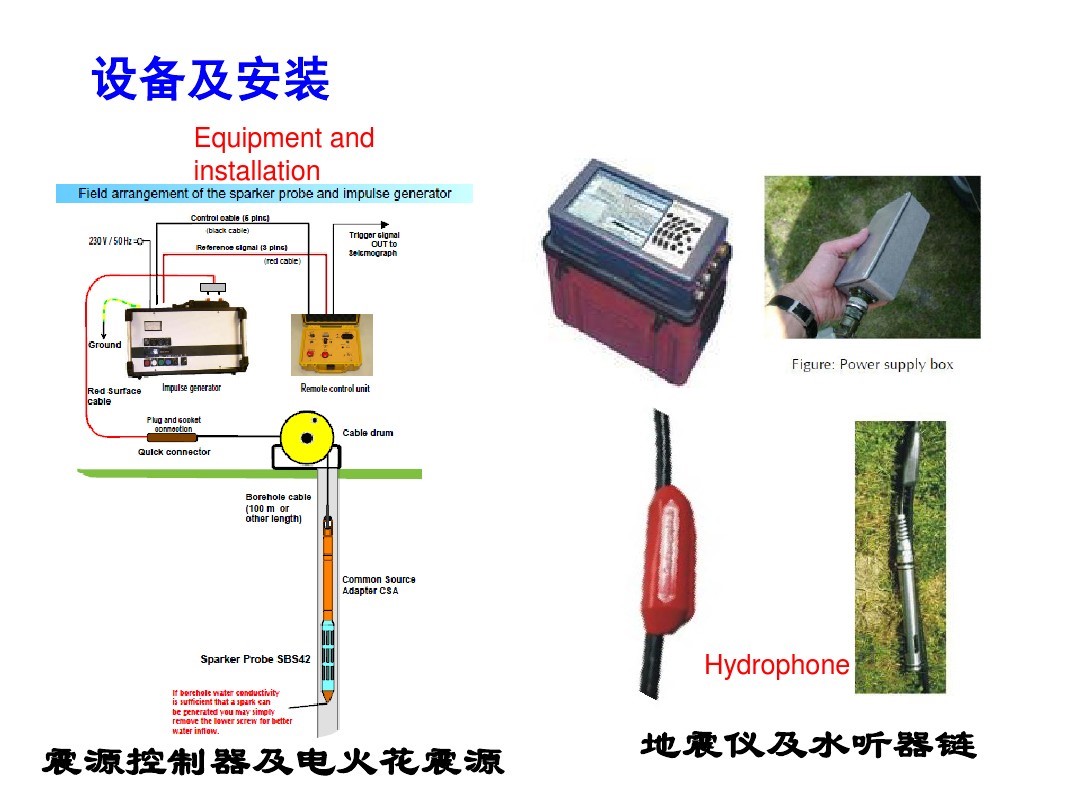

圖1 整套系統的組成
2. 跨孔地震波CT成像系統：
原理：作為一種物探方法，跨孔地震技術經常用作高精度孔間地層成像探測，在第一個孔內發射器發射地震波到達第二個孔內后被檢波器接收，數據傳輸?shù)降卣鹩涗泝x中保存以做后處理分析，把地震波傳播路徑疊加后成像，這種方法類似于醫學CT方法。可成功用于巖石（或礫石、沙層））土層（包括軟土）等各種地層，同時在地下水位以上或以下都有效；因為震源和接收器都埋置在土體內部，不受干擾和限制。該技術可測定低速軟弱夾層土的剪切波速度值，這點在沿途工程中有意義；該系統測深能力可達200米。(圖2)

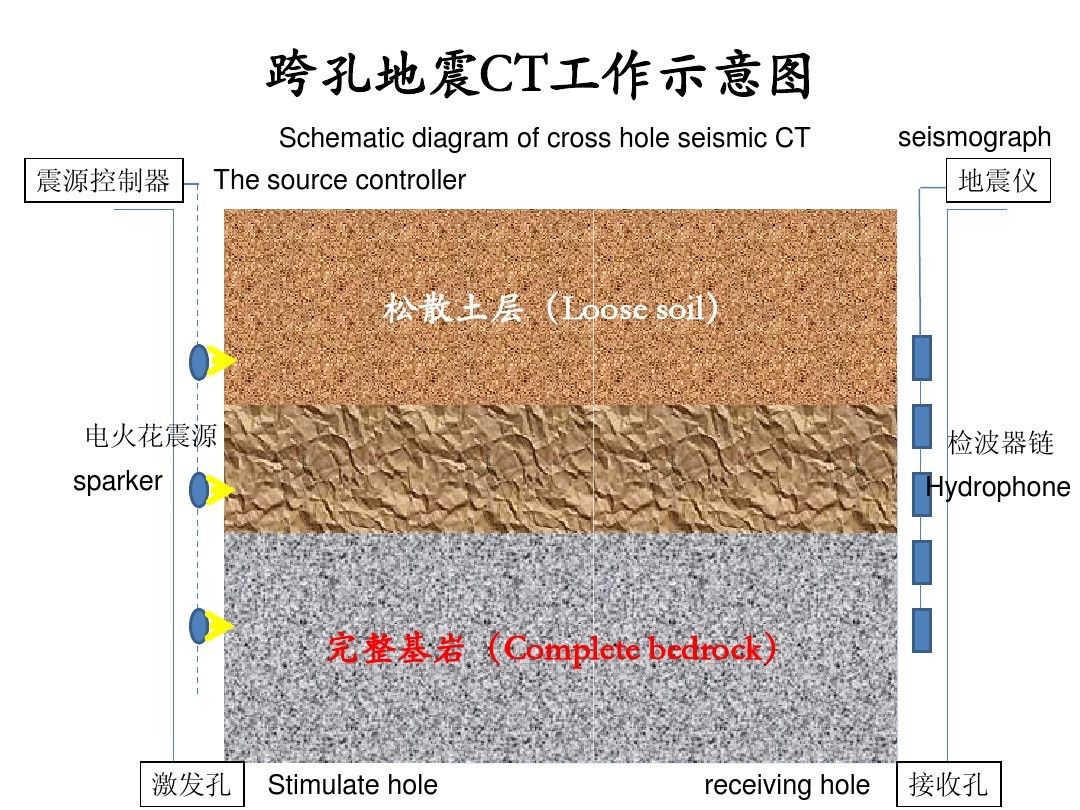

圖2 跨孔地震CT原理
跨孔地震層析成像能夠提供高空間分辨率的P波和S波地震波速圖像，主要用來描繪地質結構，其用途包括但不限于以下領域：
探測地下巖溶、古洞、空洞、埋設物、礦區采空區；查明地下構造；滲透帶、水流通道和方位，圈定破碎帶位置和范圍；建筑物地基、鐵路公路路基等不良地質體監測、水電站、核電站選址勘查；樁基質量檢測、庫壩灌漿幄幕和高噴防滲板墻質量檢測，水庫、壩基檢漏等。

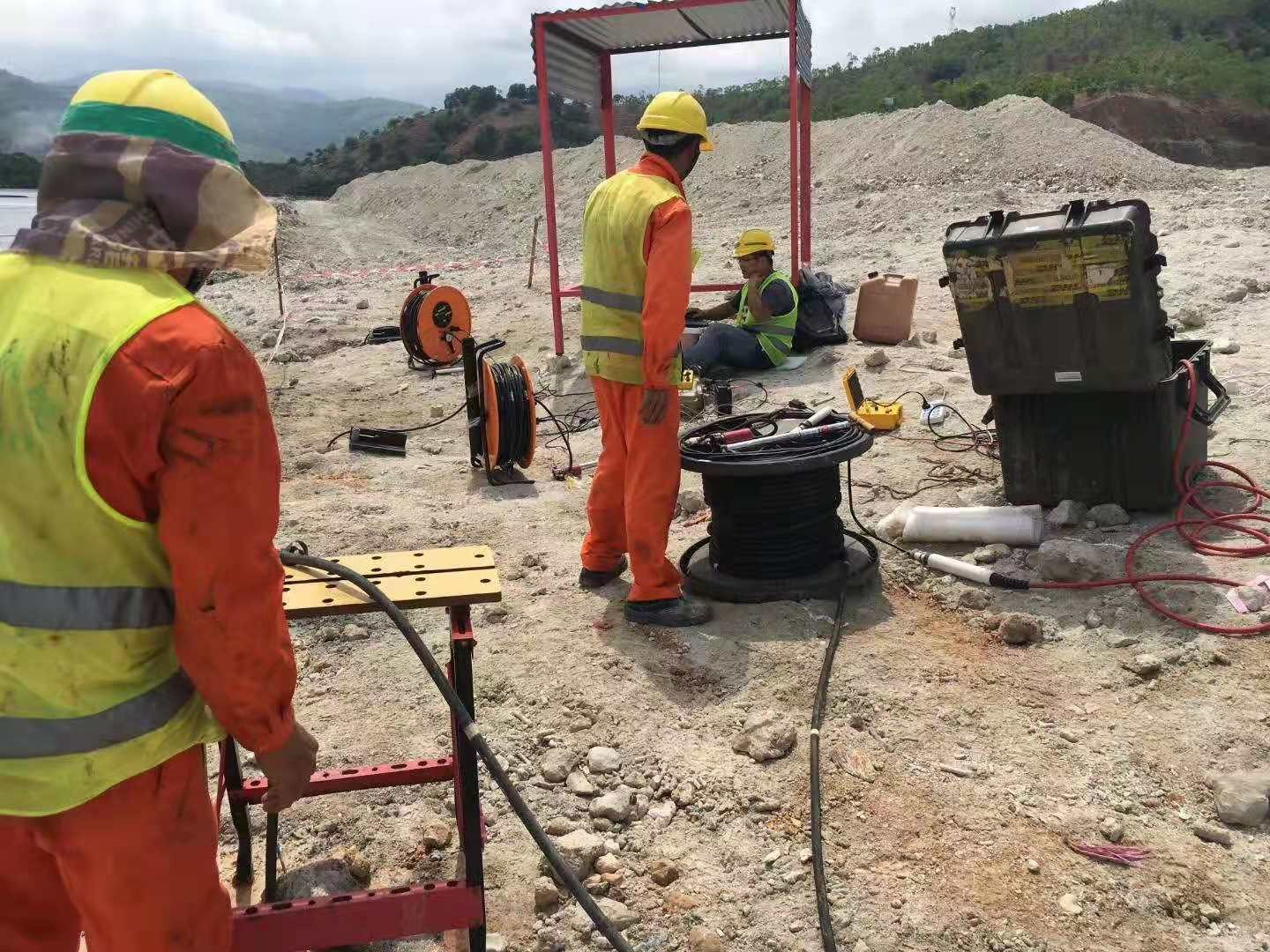

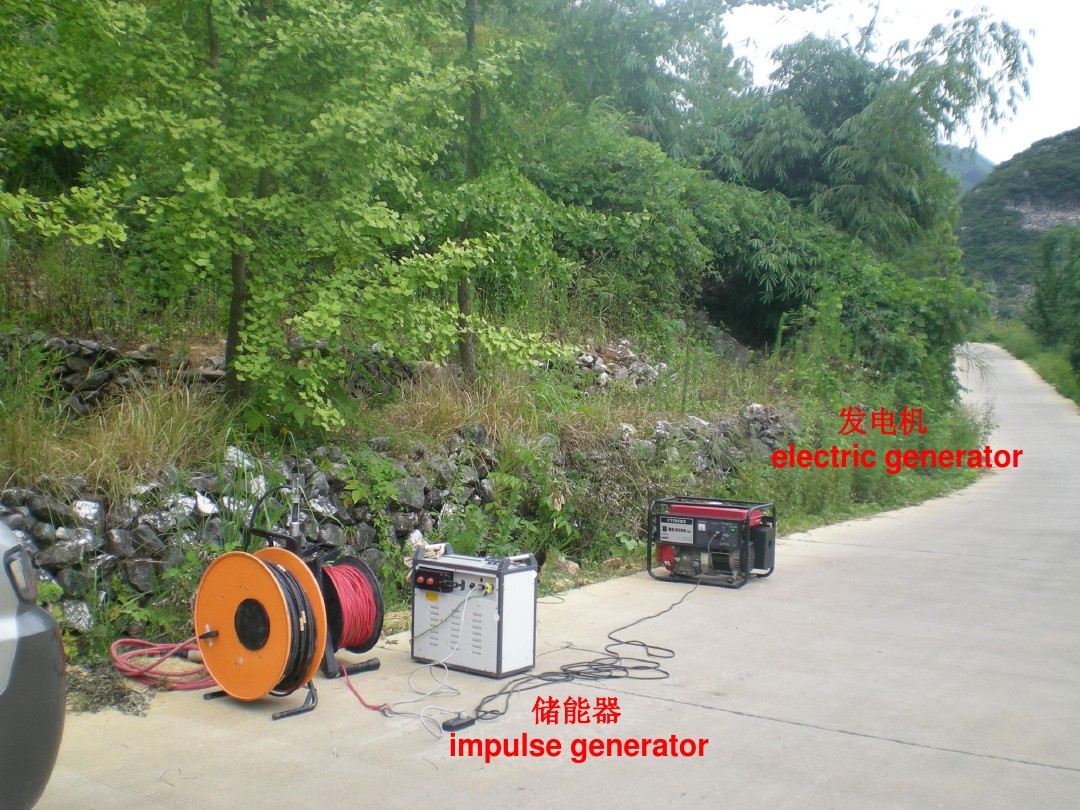

圖3 現場工作照
3. 跨孔地震波CT成像剖面案例

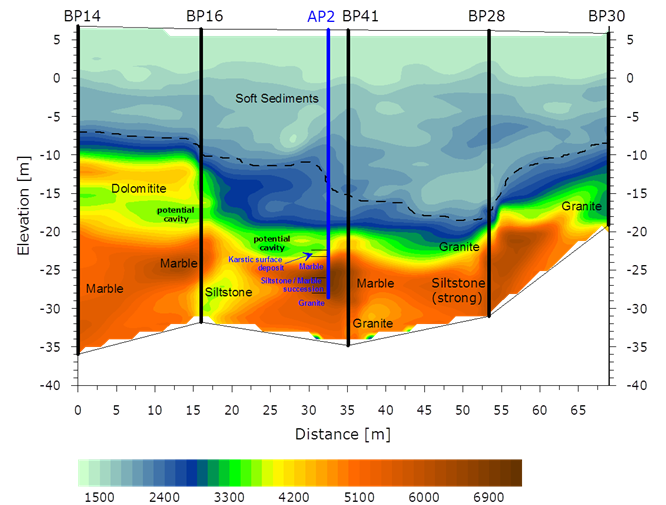

圖4 跨孔地震成像成果剖面圖，色譜指示波速值，清晰地分辨出了地下巖層的分界和局部的空洞。(Marble（大理巖）、siltstone（粉砂巖）、Granite（花崗巖）Dolimite（白云巖）)
圖1、2為Geotomographie公司工程人員使用IPG跨孔地震成像系統為香港新圖書館所做的勘察成果圖。該項目在前期鉆孔勘察中發現有空洞，考慮到場地孔間的局限和城市里干擾因素多，采用了跨孔地震成像的方案。由跨孔地震剖面可以直觀地看出：粘土、花崗巖、大理巖等的地層界限明顯，可明顯地看出空洞異常的位置。
4. 跨孔波速測試系統：
跨孔波速測試系統能夠提供高分辨率的一維P波和S波地震波速曲線，以確定剪切模量、泊松比和楊氏模量等地基土動力學參數。其用途包括但不限于以下領域：
場地土地類型劃分；建筑物場地覆蓋層厚度的確定；土層等效剪切波速的計算；建筑物場地類型劃分；判別建筑物粉土或砂土地基的地震液化；其他應用。

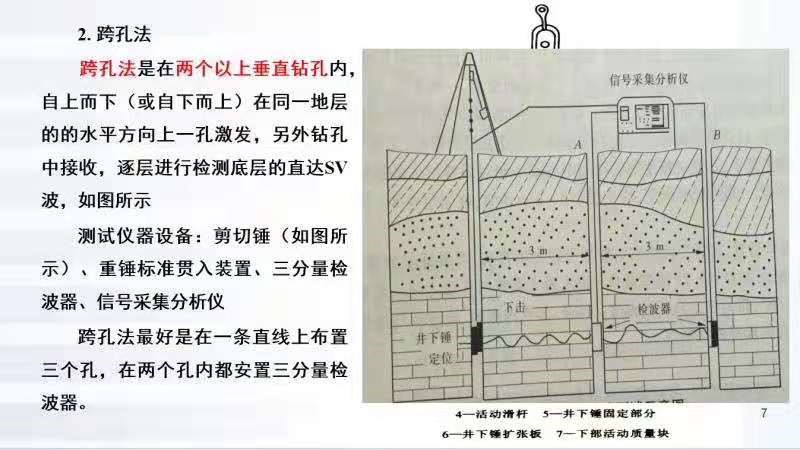

圖5 跨孔波速測試原理
5. 跨孔S波波速測試案例

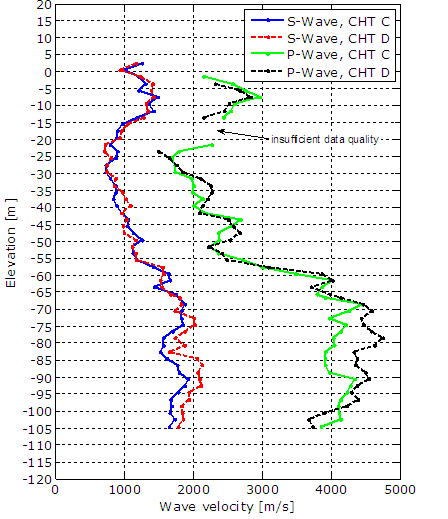

圖6 Geotomographie公司在Jeddah（沙特阿拉伯）某項目跨孔波速測試V
S、V
P成果圖
圖6為Geotomographie公司在Jeddah（沙特阿拉伯）某項目跨孔波速測試VS、VP成果圖，可見明顯的速度分界。底部速度降低，后經跨孔地震成像勘探和鉆孔驗證，證實為低速異常地質體。
6.孔中測斜實用案例

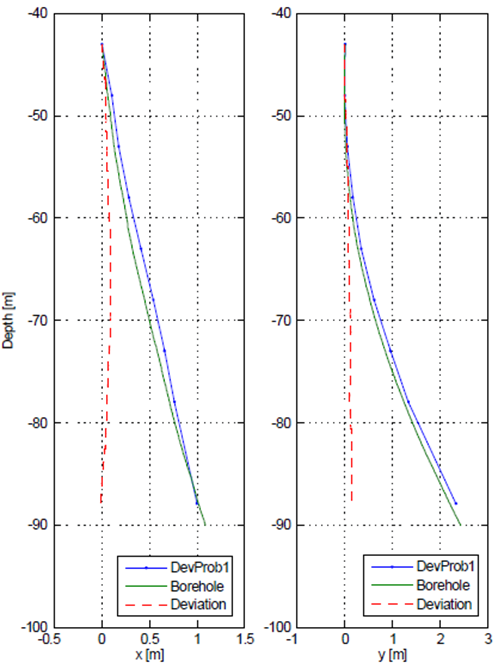

圖7 測斜曲線圖
圖7為Geotomographie公司在Jeddah（沙特阿拉伯）某項目孔中測斜曲線圖。
7. 總結
Geotomographie公司跨孔地震CT+波速測試系統，相比于傳統鉆探或單孔波速測試，有著測試效率高、范圍大、精度高等特點，只增加部分配件，可成為多任務系統，具有高的性價比。
