“CoreLok真空密封密度法”正式納入新版《排水瀝青路面設計與施工技術規范》
發布時間：2020-07-31
瀏覽次數：32134
來源：歐美大地

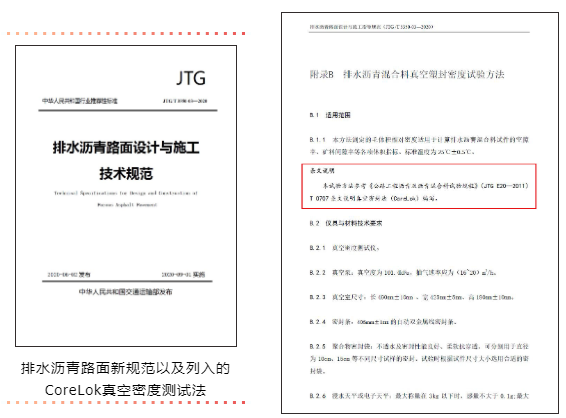

2020年6月份，交通運輸部發布了新版《排水瀝青路面設計與施工技術規范》，并規定于2020年9月1日起正式實施。由此，排水路面的行業標準逐漸成型，對排水路面瀝青混合料的設計和使用逐漸進入到規范化的程序。排水路面的使用性能也越來越受到相關學者和技術人員的重視，并將逐步落實到實際鋪裝路面的相關性能研究當中。

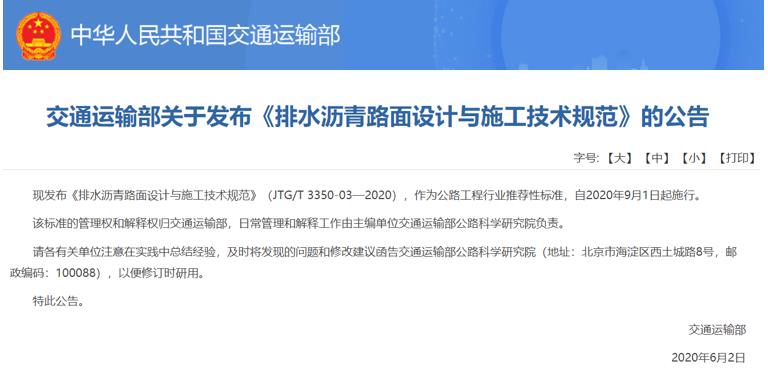

交通運輸部公告 ▲

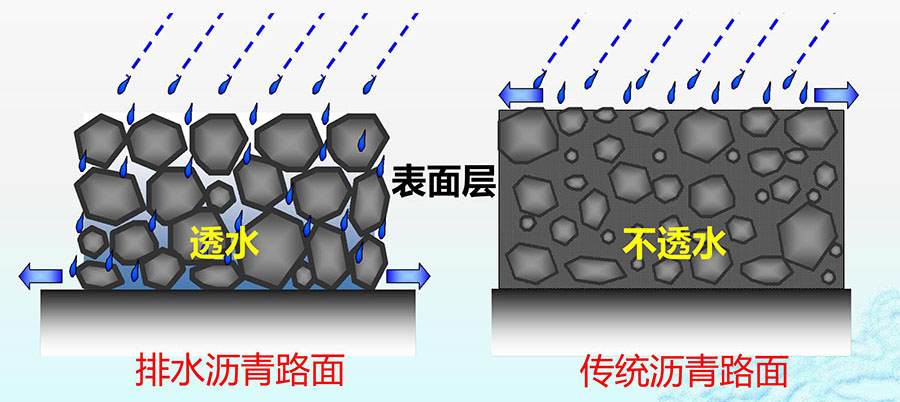

排水瀝青( Drainage Asphalt )路面，又稱透水瀝青( Porous Asphalt )路面，指壓實后空隙率在20%左右，能夠在混合料內部形成排水通道的新型瀝青混凝土面層，其實質為單一粒徑碎石按照嵌擠機理形成骨架－空隙結構的開級配瀝青混合料。此外，針對以改善表面抗滑功能為主的開級配表面薄層應用又稱開級配磨耗層( OGFC，Open-Graded Friction Course ) 、多孔隙瀝青磨耗層( PAWC， Porous Asphalt Wearing Course )等。這些材料的構成特征基本相同，根據使用功能的區別被賦予不同名稱，在技術特點上也會有所不同。
排水瀝青路面無論在路面排水以及降噪方面都具有顯著的優勢，綜觀國內外技術前沿，具有大空隙特征的排水瀝青路面鋪裝因?yàn)榫哂锌够阅芨?、噪聲低、抑制水霧、防止水漂、減輕眩光等突出優點，可以說達到了現有瀝青路面技術中的“頂端路用性能”（ultimate performance），成為實現道路表面特性品質飛躍的較好的路面形式。
但是無論什么樣的排水瀝青路面設計，都離不開一個關鍵性的技術指標，那就是瀝青混合料的空隙率（void ratio），由公式一可知，要想準確地知道瀝青混合料空隙率，就要精確測量瀝青混合料的毛體積密度和最大理論密度，通過公式一進行計算。

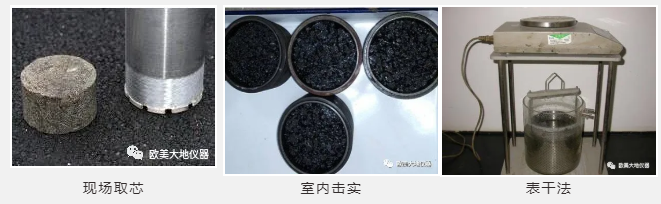

在現有的規范條件下，測量瀝青混合料密度的方法主要有：
而目前使用多的就是水中重法和表干法，蠟封法和體積法在測試時由于過程繁瑣，誤差較大，在實際應用時，相對而言使用較少。
瀝青混合料毛體積密度：壓實瀝青混合料單位體積（含混合料的實體礦物成分及不吸收水分的閉口孔隙、能吸收水分的開口孔隙等顆粒表面輪廓所包圍的全部毛體積）的干質量。毛體積密度作為瀝青混合料配合比設計和瀝青路面質量控制的一個至關重要的指標，它直接決定著混合料設計的油石比以及路面壓實度。
在《JTG E20-2011公路工程瀝青及瀝青混合料試驗規程》規定的四種密度測試方法中，針對不同方法的使用條件和誤差做了相關的對比，見表1。
|
|
|
|
|
|
|
一般來說瀝青混合料很難達到吸水率小于0.5%；易造成偏差
|
|
|
|
對于大孔隙混合料，如SMA、OGFC等，開口空隙與閉口空隙聯通，水進入試件閉口空隙，所測體積偏小，毛體積密度偏大
|
|
|
|
蠟封法耗時、廢試件，操作難度大，受人為影響因素太多，導致數據不準確
|
|
|
|
|
在《JTG E20-2011公路工程瀝青及瀝青混合料試驗規程》T0707-2011中，已經提及到真空密封法（CoreLok）測量瀝青混合料的毛體積密度，并已逐漸在實際應用中普及開來。
在美國，CoreLok法經歷了數年的發展，在減小試驗誤差方面具有顯著優勢，并逐漸發展成為檢測瀝青混合料密度的成熟方法。1998年首次應用于測量開級配抗滑磨耗層（OGFC）毛體積密度；2002年成為ASTM/AASHTO規定測試方法；2000、2001年，Instrotek公司升級CoreLok更多的測試功能：
-
最大理論密度測量；
-
集料密度測量；
-
孔隙率測量等。

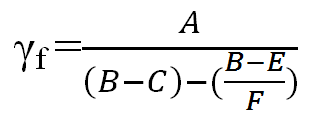

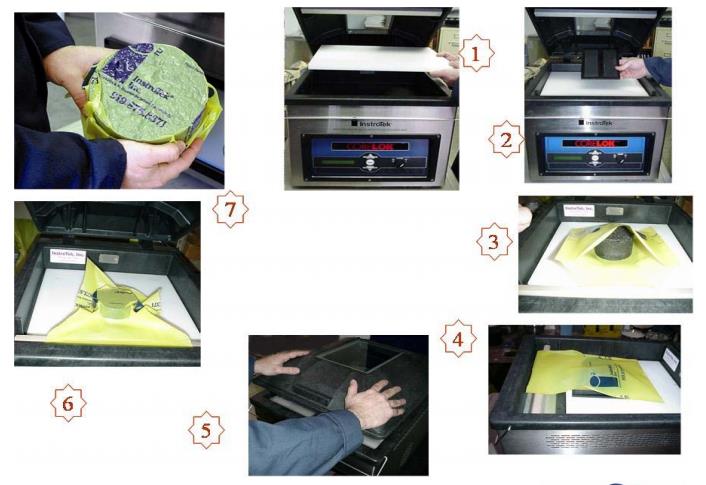

按照步驟1-7操作，可獲得真空壓縮袋包裝后的瀝青混合料試件，實現對待測試樣的抽真空處理，參照《JTG E20-2011公路工程瀝青及瀝青混合料試驗規程》T0707-2011中真空密封法（CoreLok）的計算公式二測量待測試件的毛體積密度：
式中：
γf-試件的毛體積相對密度，無量綱；
A-干燥試件的質量；
B-密封試件的質量；
C-密封試件的水中質量；
E-密封袋取走后，試件的空中質量；
F-密封袋相對密度，根據廠家提供的公式計算。
式中：ρf- 真空密封法測定的試件毛體積密度（g/cm3）；ρw- 在25℃溫度條件下的水的密度，取0.9971 g/cm3。
CoreLok方法與其他測試方法的誤差對比

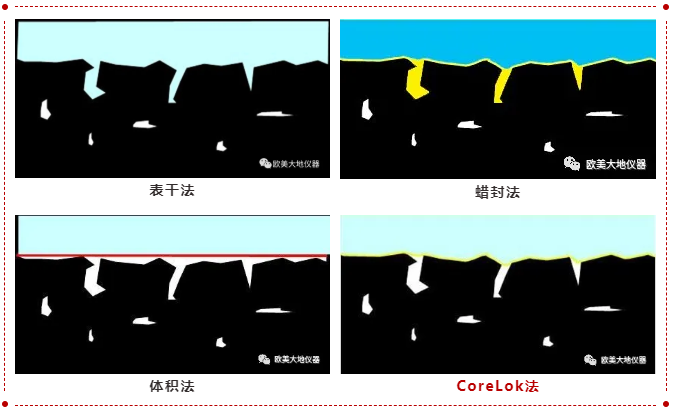

計算瀝青混合料的毛體積密度時，由于其質量能得到精確的控制，所以影響毛體積密度的最重要的因素就是試件的體積，不同方法測量試件的體積時都會產生一些因?yàn)榭陀^以及人為因素導致的誤差，CoreLok方法就是大幅的減少外界因素的干擾，更加精確的測量試件的真實體積，從而達到準確測量試件毛體積密度的目的。CoreLok方法與其他不同方法的測量原理區別見下圖（黑色區域?yàn)樵嚰砻鏄?gòu)造，展示了不同測試方法在測量試件實際體積時的區別）。

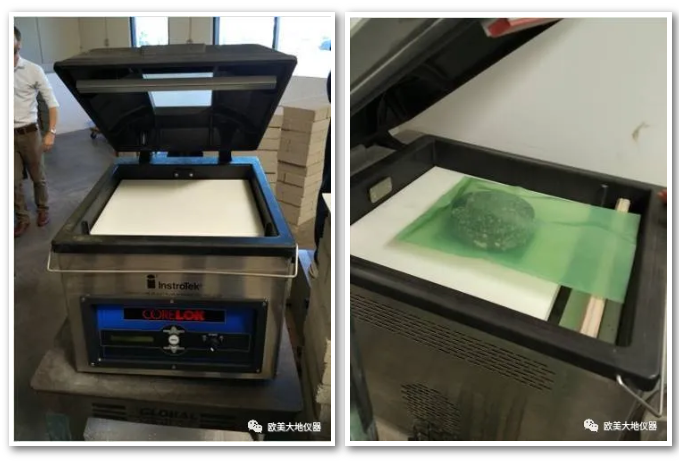

CoreLok使用真空密封袋的方法對待測試件進行預處理，使得密封袋完全貼合試件表面，在測量瀝青混合料試件體積時，可以大幅還原試件的真實體積。而傳統的表干法、蠟封法會導致介質進入到試件空隙，從而導致測量的體積與實際體積相比較偏小，造成測量的密度結果偏大。體積法使用計算的方法，會使得計算體積比實際的體積偏大，導致測量結果偏小。綜合而言，CoreLok法可以減少外界客觀的影響因素，保證測量結果更加接近真實值，從而保證了密度參數的準確性。

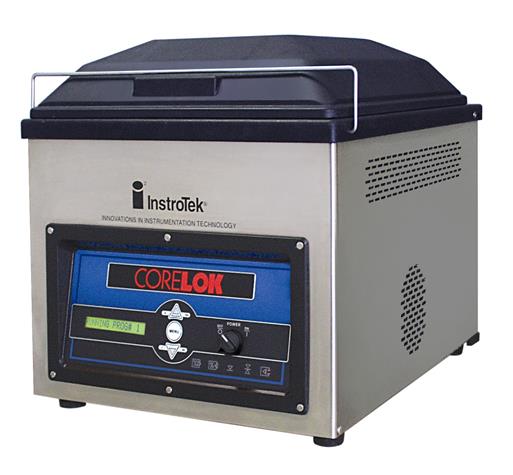

CoreLok真空密度儀是一款可以大大提高試驗精確度的設備，已經在《JTG E20-2011公路工程瀝青及瀝青混合料試驗規程》和《JTG/T3350-03-2020排水瀝青路面設計與施工技術規范》中重點強調，在國內研究排水路面等相關科研課題中能夠發揮顯著的作用。
CoreLok真空密度儀是美國InstroTek公司的拳頭產品，作為真空法測量瀝青混合料體積指標的原創者，經歷了數年的產品更新迭代，打造出了CoreLok真空密度儀更加出色的產品性能，在國內外擁有大量高校、科研院所、施工單位、檢測單位等用戶，并且獲得了用戶的好評！
