應變電測法是實驗應力分析中使用廣泛和適應性強的方法，在以下諸多領域的研究探索中都可以見到它的身影。
-
航空航天工程：飛機靜力結構試驗、飛行器高低溫工況下的應力試驗、發動機等構件的工作載荷測量、模擬返回艙結構在起吊和運輸過程中應力測試等。
-
水利工程：混凝土水壩施工前后的壩體應力監測、水工金屬閘門的結構應力觀測、抽水蓄能電站鋼岔管模型水壓試驗等。
-
道路橋梁工程：橋梁荷載試驗（靜載試驗、動載試驗等）、混凝土橋面板應力監測、瀝青路面路基承載力/沉降監測、土木結構實驗等。
-
汽車工程：汽車零部件應力/壓力/位移/扭矩等測試、汽車摩擦材料應變測試、汽車玻璃裝車前后應力變化測量、汽車構件螺栓軸向應力測試等。
-
鐵路工程：動車組轉向架構架動應力測試和疲勞強度評估等。
-
機械工程：起重機金屬結構在不同載荷狀和工況條件下應力變化情況、構件強度和剛度分析等、空調管路應力測試等。
-
冶金化工、材料工程
-
醫學、生物力學、體育運動領域
今天我們僅以旗艦型數據記錄儀TS-960為例，為您帶來8個應用場景的簡要架構解析。

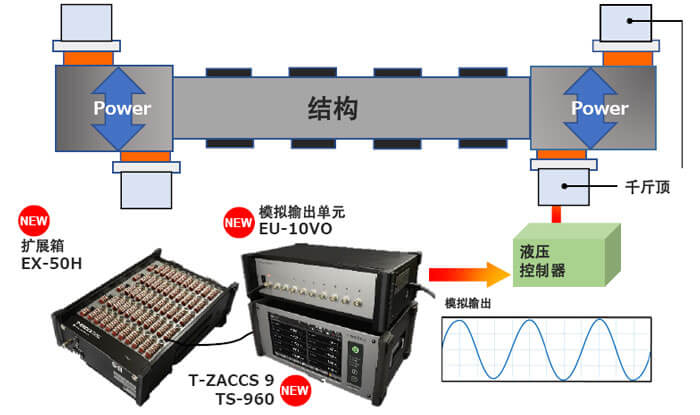

應用場景：結構試驗
該系統被大型綜合建設公司和檢測研究機構廣泛使用，用于各種土木工程和建筑結構的混凝土梁的荷載試驗?？刂菩盘?hào)（測量值和計算值的電壓）在高速采樣測量的同時被發送到測試設備。模擬輸出也適用于其他測試。
Point
兼容來自應變片、應變式傳感器、熱電偶、鉑電阻和電壓數據的各類輸入
可使用擴展通道功能對輸入值進行計算，并以模擬電壓的形式輸出到液壓系統的控制器。

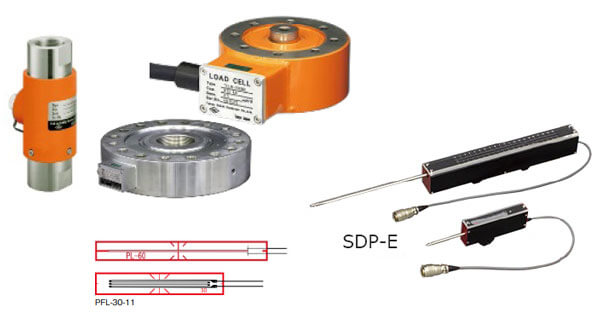

產品示例
荷載傳感器、位移傳感器、應變片

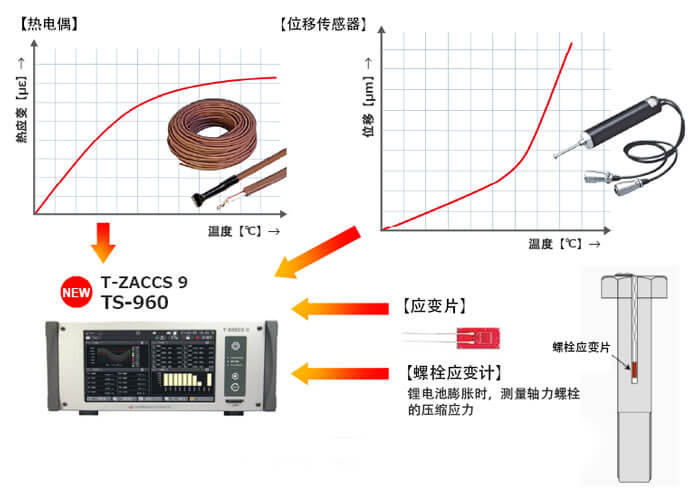

應用場景：電池相關的測量
該系統用于測量由熱膨脹引起的蓄電池（鋰離子電池）固定部件的變形現象。高速采樣可實現電池外殼的應變、地腳螺栓（螺釘）的軸向力和溫度的實時測量，并同時顯示數值和圖形監測數據。
Point
支持M3螺栓的應變片埋入和校準，提供溫度特性測試數據.
兼容內置測溫功能的應變片；實時顯示主應變、主應力和溫度補償應變數據。
可在實時測量軸力螺栓數據的同時進行溫度補償。

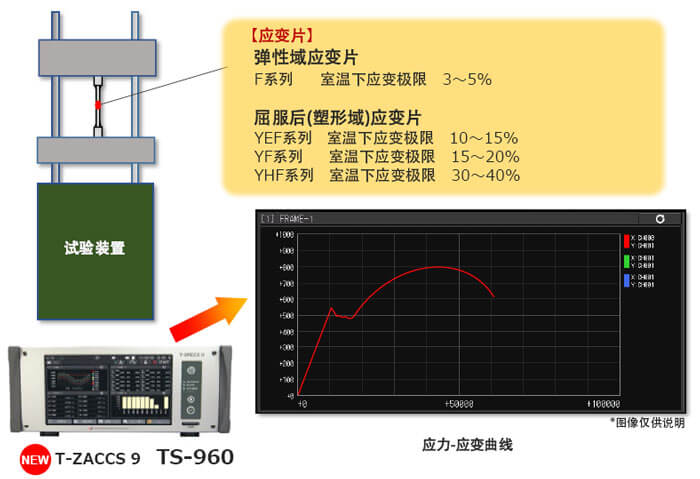

應用場景：金屬材料測試
該系統廣泛用于測量材料試驗（彈性和塑性域）中的應變，以研究金屬材料的機械性能。通過100ms/SCN的高速采樣，可實現實時數字監視和圖形顯示，以及平均值（兩個正面/背面）和最大值/最小值顯示。兼容試驗機電壓信號輸入。
Point
高速0.1秒采樣間隔，可處理準動態現象。
應變片測量范圍廣，包括塑性范圍（完全補償應變）。
內置運算功能。
僅使用單個測量設備而無需連接到PC。
圖形顯示屏幕數據保存在SD卡上（屏幕截圖）。

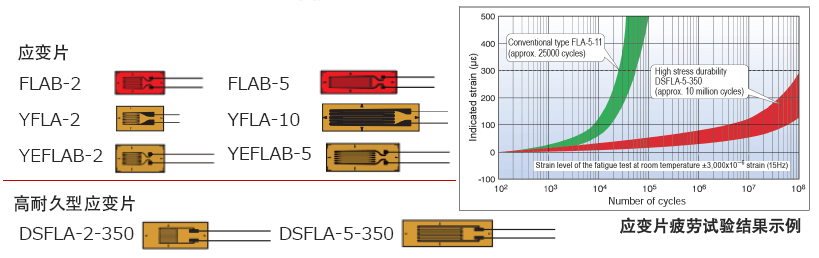

產品示例

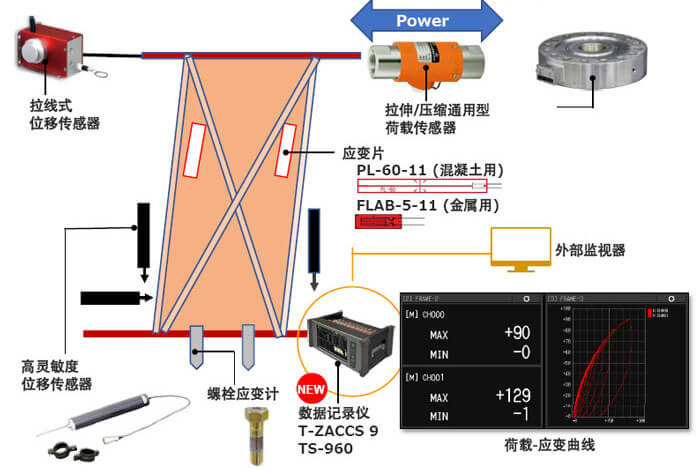

應用場景：平面內剪切試驗裝置
該系統經常被測試和研究機構用于各類大型結構構件及結構模型抗震性能的檢測與評定，可用于確定承重墻對地震和水平力的承受水平。測量?jī)x的模擬輸出可用作試驗機的控制信號。
Point
測量?jī)x的擴展通道功能提供運算處理并通過電壓形式輸出結果。
適用于液壓千斤頂控制。
顯示屏支持DVI輸出，可在外部監視器上提供相同的數據和曲線顯示。

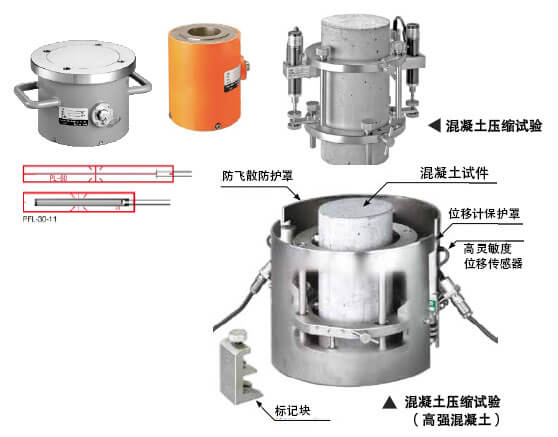

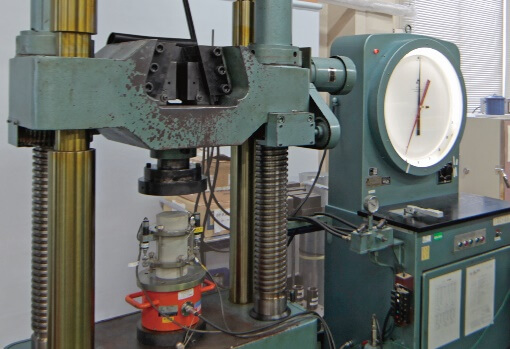

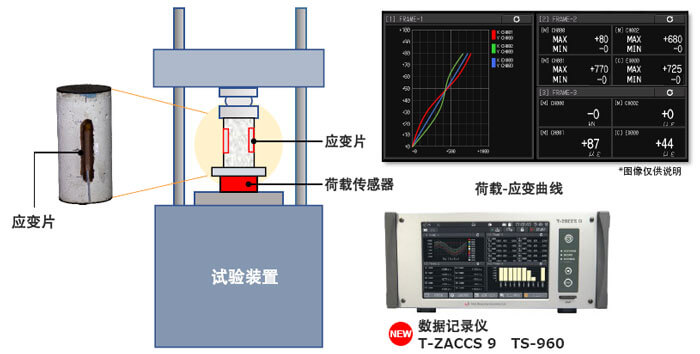

應用場景：混凝土壓縮強度試驗系統
用于構建測量混凝土抗壓強度和靜彈性模量的測量系統，用于普通混凝土和高強混凝土等各類混凝土試件的應變測量。實時顯示兩個正面/背面應變片的測量值和平均值。 兼容來自試驗機的電壓信號輸入（顯示最大值/最小值）。
Point
支持?jǐn)?shù)值監視器、最大/最小值監視
根據您的應用選擇合適的圖形顯示（Y-T、X-Y、條形圖）
高速測量模式下0.1秒采樣間隔
能夠處理準動態現象
產品示例
荷載傳感器、應變片、壓縮計、壓縮計（破壞型）

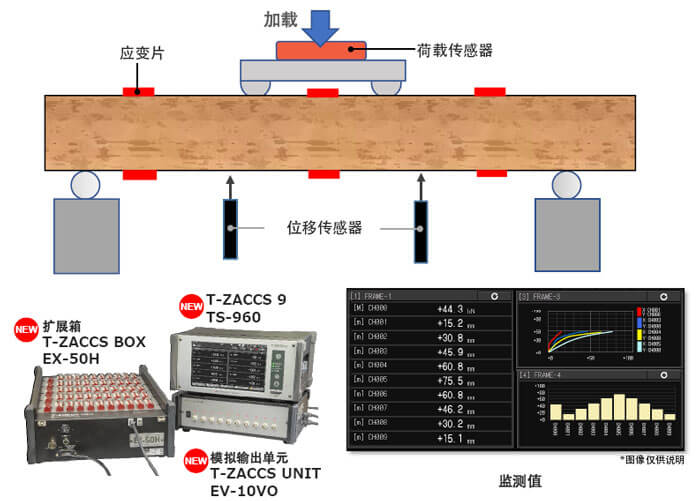

應用場景：木材試驗系統
系統適用于近年來備受關注的木結構建筑研發中的梁荷載試驗?？蓪?shí)時顯示多個通道的直觀條形圖，結合擴展箱，可實現最多1,000個通道最快 0.1秒的采樣測量。
Point
在高速模式下以 0.1 秒的間隔進行測量，處理準動態現象直至斷裂。
如果測試設備配備了使用電壓信號來觸發的自動停止功能，可使用EV-10VO進行控制。
易于識別波動的條形圖監視器。
產品示例
荷載傳感器、位移傳感器、應變片

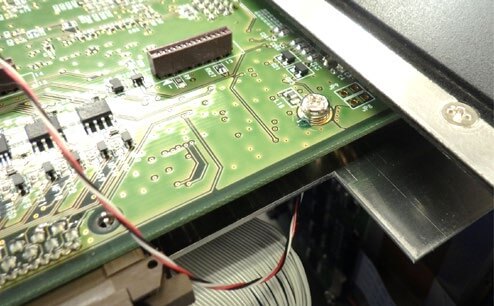

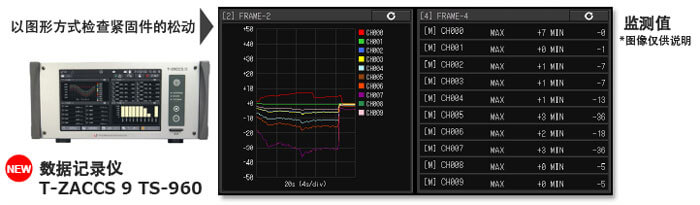

應用場景：電路板緊固螺栓軸力測量
施加到螺栓上的軸向力通常用扭矩計算，但通過使用螺栓應變計（軸力螺栓）直接測量軸向力，可以很容易地測量和檢查松動、過度擰緊以及是否達到規定的緊固力。我們可提供M3及以上尺寸的螺栓加工。

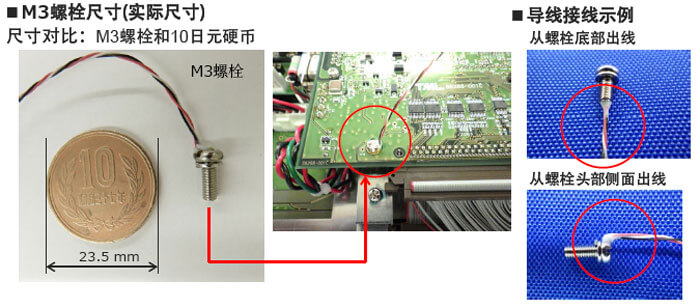

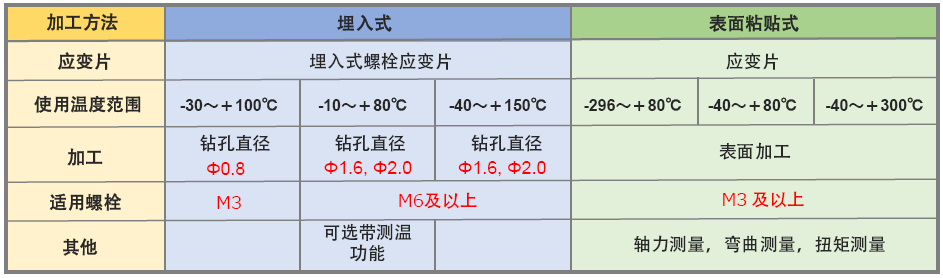

螺栓應變計規格
Point
實時顯示螺栓軸向力，同時處理數據的溫度補償。
內置最大/最小值的計算功能。
對于帶測溫功能的應變片，只需連接到單個通道即可同時測量應變和溫度。
條形圖直觀顯示。
圖形顯示屏幕數據保存在SD卡中（屏幕截圖）。

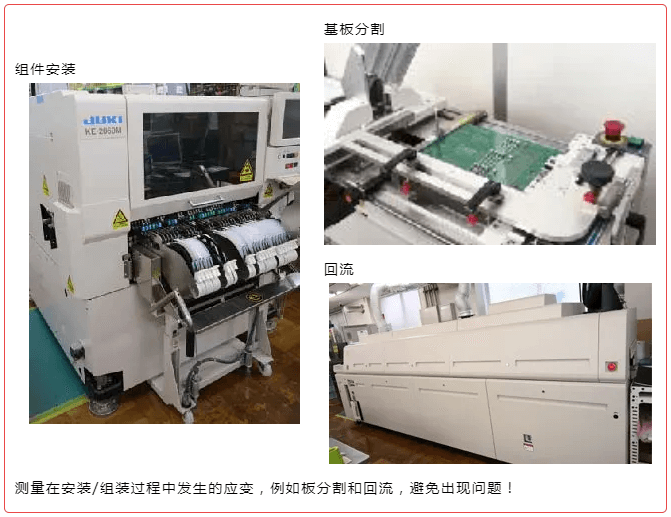

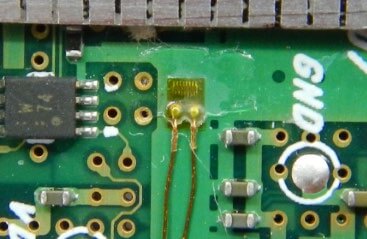

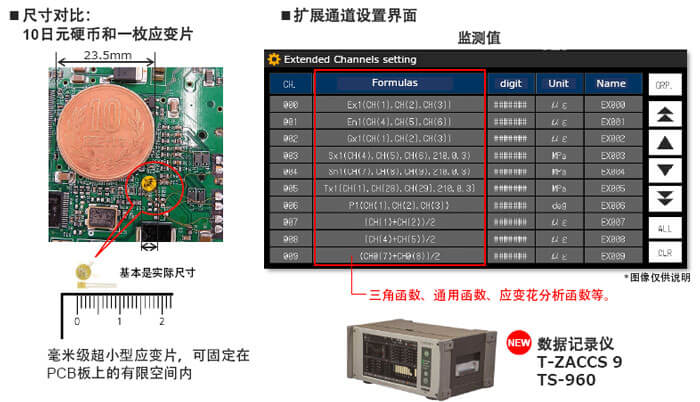

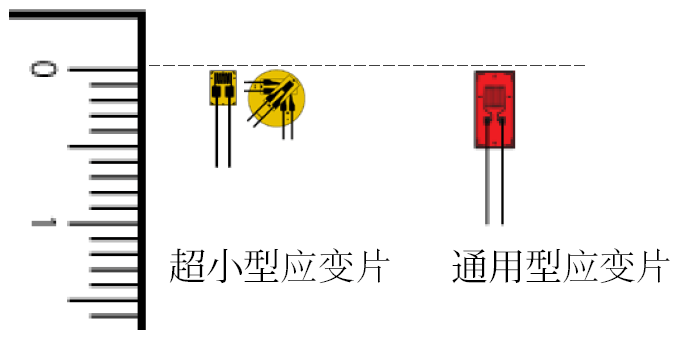

應用場景：印刷電路板應變測量
將電子元件安裝在電路板上時，會施加安裝壓力并在板上產生一些應變。此外，基板分割時也會產生應變。通過應變測量來調查產生了何種類型的應變。
Point
100個擴展通道，根據所設置的公式進行運算并得出結果。
各種算術表達式，包括三角函數、一般函數和應變花分析函數。
最快0.1秒采樣測量。
測量數據以CSV格式保存在SD卡中
圖像保存功能，包括在顯示器上繪制的（屏幕截圖）
產品示例
應變片
