高應變信號CAPWAP擬合流程全解
發布時間：2021-01-18 瀏覽次數：51257 來源：歐美大地



● 簡介

高應變力傳感器,高應變打樁分析儀

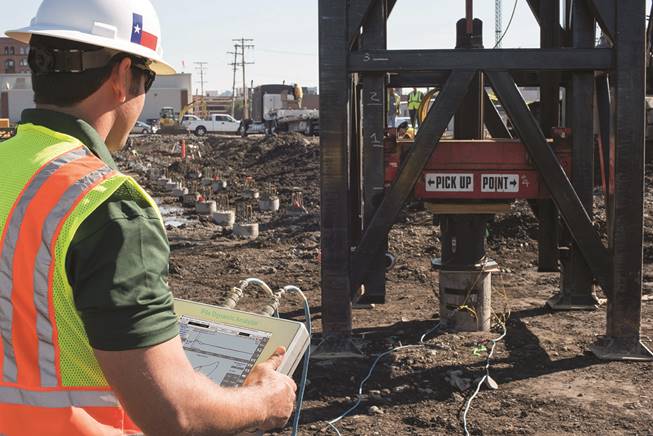

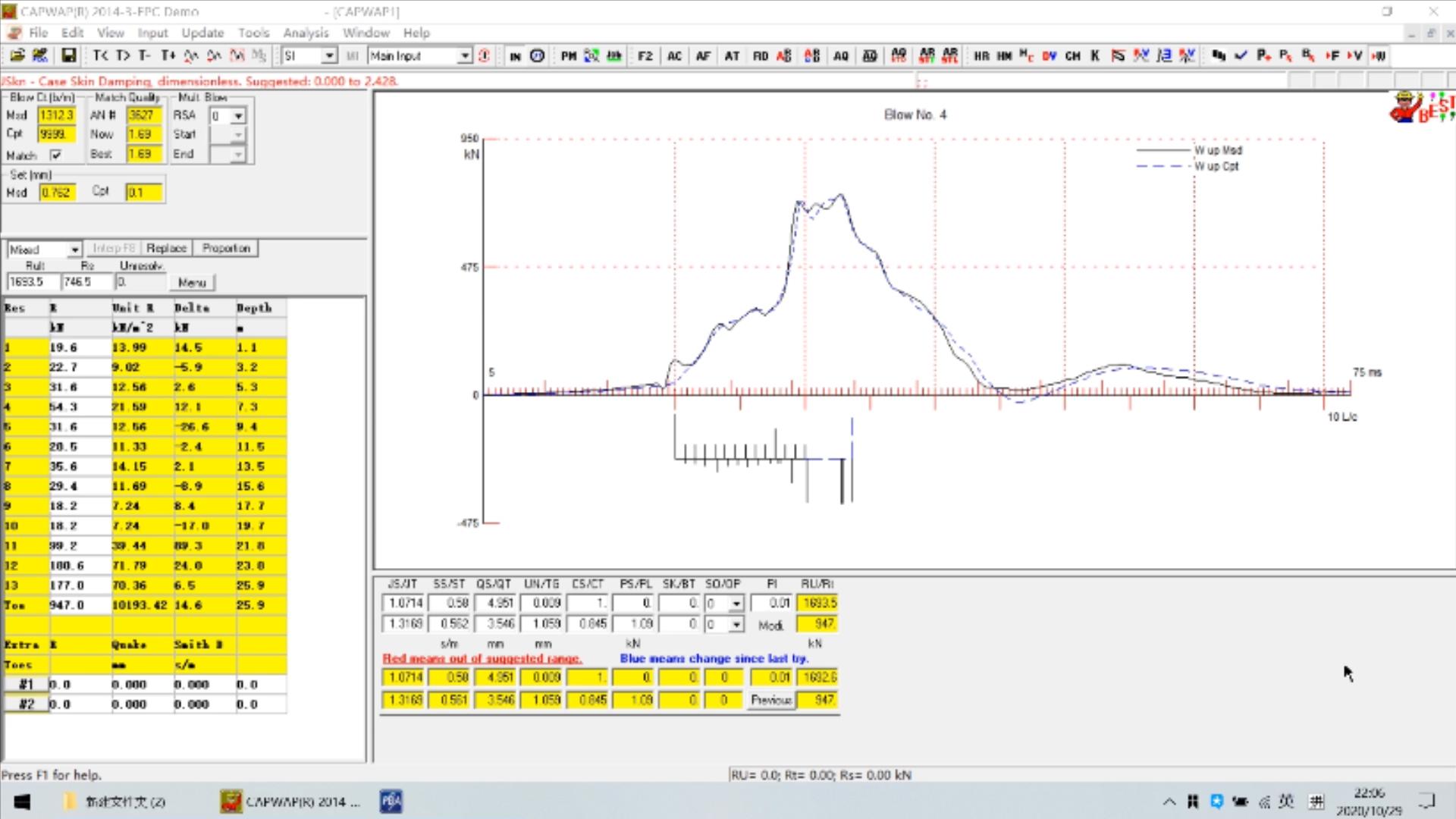

CAPWAP分析不應該只是盲目地追求計算曲線與實測曲線差異較小化。在擬合分析的過程中，分析人員應該對每一個參數的選擇有充分的認識。只有所有的模型參數能夠形成一個合理的組合，這時最低的擬合質量數才可作為衡量擬合效果的標準。例如，在樁運動速度非常低的情況下（沖擊速度低，阻力相對較高），或者土層是高粘性土或淤泥質粘性土，使用非常高的阻尼系數是可以解釋的。相反，如果樁是打入巖層的，那么高阻尼就不太說得通了。

自動擬合AC，基本上遵循的是推薦的擬合流程，不過，建議先人工擬合到一個相對理想的階段再使用自動擬合。然后自動擬合可以對其進行獨立的檢查優化。在CAPWAP2014中，是不允許上來就使用AC的，要求我們必須通過手動擬合，將MQ降低25%之后，才可以使用AC。最后，因?yàn)镃APWAP分析涉及到土壤的非線性行為，以及大量的未知數，所以，在開始分析的時候，嘗試多種不同的參數組合，再給出最終結論就很重要了（比如，端阻力和側阻力的不同分布，或者阻尼系數和彈限的變化）。此外，在輸出最終擬合結果之前，建議適當調整靜阻力值（使用RD或AQRD功能），以便達到較好擬合效果（MQ值較低）。

高應變力傳感器,高應變打樁分析儀



● CAPWAP中包含的未知數

CAPWAP擬合分析中，需要分別建立樁模型和土模型，一般樁模型以傳感器以下樁長LE為基礎，1米一個單元，共Np個樁單元（p即pile）；而土模型則以入土深度LP為基礎，通常2米一個單元，共Ns個土單元（s即soil）。因此在擬合之前，應確保原始數據中LE、LP參數正確輸入。所以，常規分析包含以下未知數（Ns=樁側土阻力單元數）：

  • 1個極限端阻力值，R（Ns+1）
  • 1個樁側彈限（QS）+1個樁側卸載彈限系數（CS）
  • 1個樁端彈限（QT）+1個樁端卸載彈限系數（CT）
  • 1個樁側阻尼系數（SS）
  • 1個樁端阻尼系數（ST）
  • 1個卸載水平系數（UN）
  • 1個土隙（TG）
  • 1個樁端阻尼選項（OP）
  • 1個樁側阻尼選項（SO）
  • 1個樁端土塞質量（PL）

因此，正常情況下，就有Ns+12個未知數。當然了，如果再使用單個單元不同的彈限，不同的阻尼值或乘子，1-2個額外的樁端阻力值，不同的重復加載水平，輻射阻尼，樁側土塞，樁側阻尼類型選項，以及殘余應力分析，那么未知數的數量又會大大增加。考慮到增加這些參數會很大程度上增加分析的不確定性，所以建議只有當常規參數都調整了，但分析結果還不理想的時候再使用這些參數。



● 分析步驟

進行擬合分析的時候，應遵循以下步驟：

1

選擇合適的信號

2

檢查數據并進行適當?shù)恼{(diào)整

3

建立樁模型（指非均勻樁；如果是均勻樁，則軟件自動建立模型）

4

信號擬合，得到擬合結果

5

輸出擬合結果

6

輸出結果解釋

每一個步驟都要求仔細分析并檢查。鑒于復雜的工程情況，如錘類型及性能各異，樁身尺寸，材料，施工過程，土類型，測試的時間及方式都有很大差異，因此，我們只能大概的總結出一個成功分析的框架。而且，每一次對實際案例的分析過程，都可以為分析人員提供一次全新的學習經驗。以下，我們會對一些必要的分析步驟進行講解，您可以從軟件的“HELP”菜單中找到更多的細節信息。



● 信號的選擇

有證據表明，信號選擇是CAPWAP分析中重要的一步：如果選擇的信號質量有問題（比如偏心嚴重，螺栓松脫，標定系數錯誤，電纜問題等），或者是難打情況中的低能量信號，易打情況中的高能量信號，復打中較靠后的信號，或者距離打樁結束太靠前的信號等，CAPWAP分析得出的結果可能都不是我們想要得到的結果。

以下，我們總結了一些關于信號選擇的指導，不過，我們應該意識到，任何指導都不可能面面俱到或者是完美的，因而分析人員自己也要做出一定的判斷：

如果平均每錘貫入度低于3mm（錘擊數超過300錘/米），選擇能量與力值較高的信號，以免出現低估承載力的情況。

如果平均每錘貫入度高于12mm（錘擊數低于83錘/米），選擇錘擊能量較低的信號，以免高估承載力，如果沒有這樣的信號可以分析，那么擬合的難度勢必會增加。

對于貫入度在3-10mm之間的情況（100-300錘/米），選擇平均能量的信號，這樣可以得到一個平均水平的承載力結果。

選擇的信號，偏心影響應較?。z查單獨的力通道），信號中沒有毛刺或電子噪音，速度曲線歸零，最終位移等于實測貫入度，力信號歸零，或只有輕微的負值，比例性好（樁是均勻樁，且傳感器安裝位置與土阻力發揮位置之間的距離的影響也比較大）。如果力曲線尾部為正，且速度曲線明顯歸零，則表明樁身材料已出現屈服，該信號不可用，因?yàn)闃渡硪呀?jīng)不再是線彈性的。

在復打測試中，應該選擇較早的信號；如果早期的信號能量很低，且貫入度也很低，那么就需要做一些折中的選擇了?！暗谝粋€(gè)高能量錘擊”是不錯的選擇。如果測試是在復打比較靠后的階段進行的，因?yàn)橥磷枇謴?fù)而獲得的承載力已經重新?lián)p失掉了，那么可以通過疊加分析來獲得一個相對合理的結果，不過這只有在貫入度很低的情況下才可以。

初打的后期，選擇靠后的信號。



不管什么情況，選擇數據質量好的信號都是至關重要的，如果選擇的信號質量不好，可能導致你多花好幾個小時的時間去分析，最后還是不能得到一個很好的擬合結果。即使擬合的結果還不錯，這個結果也是不可靠的。數據質量不好的情況可能有以下幾種：

電子干擾，有可能是電纜損壞，或者附近有比較強的發射信號，或者有高壓線；

力信號變形，可能由于樁頭變形過大，甚至破壞；

力信號變形，由于局部變形，或者剪力的影響。傳感器安裝一定要避開鋼樁焊接的位置，以及混凝土樁接頭的位置；另外，需遠離樁身截面尺寸變化的位置；

因?yàn)閭鞲衅靼惭b問題導致的力信號或速度信號變形；

加速度信號過載（比如沒有設置樁墊，水平向加速很高）；過載的話，會導致速度信號在峰值后迅速下降；

力或者加速度傳感器標定系數輸入錯誤。



所以，我們可以通過以下標準來對信號質量進行大致的評估：

力與速度信號比例性好，除非樁本身就是非均勻樁，或者靠近傳感器位置有土阻力作用；簡單來說就是力與速度曲線在第一個峰值以前一般都是重合的，如果土阻力發揮較早，可能會出現力曲線高于速度曲線的情況；如果出現速度曲線高于力曲線的情況，則需要檢查原因，如WS輸入是否正確，樁頂附近是否存在變截面的情況等等。

信號沒有高頻噪音；混凝土樁，尤其是預應力混凝土管樁的高應變測試信號一般高頻噪音較小，當然，這也與是否使用合適的樁墊關系很大；而鋼管樁因?yàn)殄N與樁之間一般不設置墊子，所以測試的高應變信號一般高頻噪音都比較大，可以使用軟件中FF進行適當濾波。

速度信號尾部歸零，或者在零線附近震蕩；

最終位移與實測貫入度吻合（如果有精確測量，數據信號時長足夠），如果速度曲線尾部不歸零，那么應該做適當?shù)恼{(diào)整，不過，如果信號看起來合理，且傳感器沒有問題，則不應該做調整。在擬合過程中可能還需要對這些調整進行改進。（注意：如果最終位移與實測貫入度不相等，或者實測貫入度是估計值，那么不要使用錘擊數擬合。

力信號尾部歸零（或有少許負值）（說明不存在因?yàn)榛炷了榱褜?dǎo)致的材料屈服，或者傳感器滑動）。



● 數據調整

對于所有的測試來說，往往都不可能是完美的，而CAPWAP分析又需要相對精確的數據，所以，就有可能也有必要對實測的力和速度數據進行一定的調整。其他還有一些參數可能需要調整，如標定系數，濾波或者光滑，時間調整，幅值調整等。有三個不同的調整是必須要考慮的：

01

標定系數在一定范圍內調整時可以的。因?yàn)榱图铀俣葌鞲衅鞯臉?biāo)定系數總體上存在大約2%的誤差，混凝土和鋼的材料特性，也可能導致標定系數出現一定的誤差。所以回放系數RF（Replay Factor）在0.98-1.02之間調整是合理的，一般不要超出0.95-1.05。

02

對于很長時間段內的加速度進行積分，可能會積累產生所謂的加速度零漂。所以就有必要對加速度零線進行輕微的調整。加速度調整可能是最復雜的調整了，它可能會對擬合過程產生影響，從而也會影響到承載力，使用也相對比較頻繁。不過，這個調整非常重要，尤其當選擇了錘擊數擬合的時候。相比于樁頂附近實測的加速度值而言，這些調整的幅值是非常小的。

03

另一個調整，時間或者相位調整（PDA中稱之為VT），就相對沒那么重要，偏修飾性的調整。這個調整的量正常只有一個時間增量的級別（通常1ms以內）。調整的標準是使得上行波在速度曲線的第一個峰值處更平滑。

一般來說，我們都建議先不對數據進行調整，而只有在擬合過程中明確發現，不調整就很難得到好的擬合結果的時候，才進行數據調整。PDA軟件的默認調整一般都能得出比較合理的結果。



● 信號擬合

數據導入，進行適當調整，建立了正確的樁模型后，就可以開始信號擬合了。擬合過程必須從左往右進行，從錘擊開始到信號結束。在擬合剛開始的時候，CAPWAP會以凱斯法為基礎給出一個承載力值，以上行波的形狀為基礎給出一個初步的阻力分布，對于短樁來說，可能就是三角形分布。同樣，CAPWAP也會給出波動方程的一些標準參數，如阻尼和彈限。

用戶需要完成以下工作：

01

對于非均勻樁，在PM中輸入樁模型，前提是樁模型已知，對于灌注樁，截面積沿著樁長的變化可能是未知的，這就需要有經驗的分析人員根據混凝土澆灌記錄，以及土層信息進行判斷，給出一個合理的模型。

02

通過調整單個土單元的阻力以及總阻力，來提升第一個2L/C內的擬合效果。在輸入土阻力值的時候，Delta值可以起到輔助作用，Delta表示的是每個單元位置，計算的值與實測值的差值。

03

對于緊接著2L/C之后的部分，調整端阻力和樁端彈限（和/或土隙），或者同時調整總阻力和樁端彈限和樁端阻尼參數。

04

調整總阻力，樁側和樁端阻尼來優化2L/C之后的曲線，然后回到第2步。

05

2L/C的位置，可以嘗試選擇不同的樁端阻尼類型OP來優化，OP通常不是0就是2，然后回到第3步。

06

對于曲線比較靠后的部分，可以通過卸載彈限和卸載參數來進行優化。因?yàn)檫@一步也會對曲線前部有影響，所以還需要回到第2步，再次分析。

07

嘗試不同的總阻力，從第2步開始重新分析。

08

回顧一下，看是否需要修改樁模型，如果需要，從第1步開始重新分析。
