作者：ALESSANDRO MAGGIONI
職務：產品經理|CONTROLS
固結實驗快速指南
翻譯：陳棟
根據“土力學之父”卡爾·馮·太沙基（Karl?von?Terzaghi）的說法，固結是“任何涉及飽和土壤含水量降低而沒有空氣代替水的過程”。更一般地說，固結是指土壤響應壓力變化而改變體積的過程，包括壓實和膨脹。
在本文中，我們將概述土壤固結試驗，并且我們將:
? 定義什么是固結測試，
? 概述為什么要執行此測試，
? 典型的測試持續時間，
? 解釋不同類型的固結試驗和方法；還有，
? 詳細的設備要求。
土壤的固結試驗——是什么？

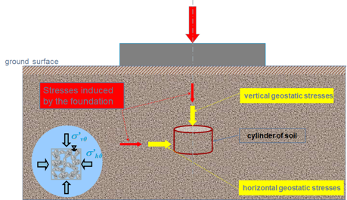

固結試驗通常在飽和圓柱形土壤樣品上進行，旨在測量樣品在承受載荷時高度變化的量和速率。
當在低滲透性土壤上施加荷載時，它可以被移除，最初由土壤樣品孔隙中的水支撐，隨著荷載的增加，樣品內部的孔隙水壓力迅速增加。隨著水從土壤空隙中排出，多余的孔隙水壓力消散，壓力轉移到逐漸壓縮的土壤骨架上，導致沉降。
為了進行土壤固結，樣品必須受到徑向約束(通常使用不銹鋼切割環)并承受垂直載荷(應力)。垂直高度在測試過程中會發生變化，但是樣品的直徑需要始終保持不變。
為什么要進行固結測試？
固結試驗通常用于評估土壤壓縮性。引起固結的增量施加應力可能是由于自然荷載(如沉降過程)、人為荷載(如在建筑或土體上方筑堤時)甚至地下水位降低時。
具體而言，固結測試可用于回答以下問題:
? 沉降是短期的還是長期的？
? 最終會達成多少什么沉降量？
? 在施工階段，是否存在任何可能導致不均勻沉降的不均勻土壤條件？
? 可壓縮材料的深層地層如何影響沉降特性？
? 我們能估計一下固結的速度嗎？
固結過程持續多長時間？
固結過程的持續時間是一個關鍵問題，主要取決于承受荷載的土壤的滲透性和排水路徑。一般來說，砂土中的固結速度很快(可能在施工期間立即發生)，而粘土中的固結過程可能持續多年甚至數十年。
固結過程通常分為3個階段:
1. 初始固結:施加外部荷載壓縮土壤空隙中的空氣后，土壤質量體積的快速損失。
2. 初次固結:土壤沉降期間，多余的孔隙水壓力轉移到土壤的骨架。
3. 二次固結:一次固結后出現的進一步的土壤沉降，當土壤受到近乎恒定的載荷時，會影響土壤的結構。這個過程通常被稱為“蠕變”。
固結試驗的類型
土工實驗室可以通過幾種方式測量土壤的固結特性:
一維固結試驗
這是較簡單和較常見的方法，通常稱為固結試驗、固結儀試驗和逐級加荷固結儀。在這種情況下，土體的側向應變被忽略；施加不同的垂直載荷。由于測試過程相對容易且所需設備簡單，這些通常在實驗室進行。[如Controls的Front Loading Oedometers]
恒定應變率(CRS)固結試驗
除了最常見的逐級加荷固結外，還可以進行各種試驗，使用連續受控應變軸向壓縮來測量飽和粘性土的強度和固結率，這種壓縮也允許過量水分消散。使用CRS壓力室的固結試驗比標準增量載荷試驗更快。盡管執行起來很快，但結果和其他方法一樣準確。使用CRS壓力室，可以連續監測過量的孔隙壓力，因此測試可以以最大速度運行，進一步提高測試樣品的產量。
液壓固結試驗
逐級加荷固結試驗也可以用不同的裝置進行，hydraulic consolidation cell利用液壓施加垂直力。這種類型的壓力室可以讓你從土壤試樣中獲得更多的信息。(例如，液壓導致的低滲透性)。
以下圖片分別為模擬型三連的固結儀和電子型三連的固結儀圖片。
全自動加荷固結

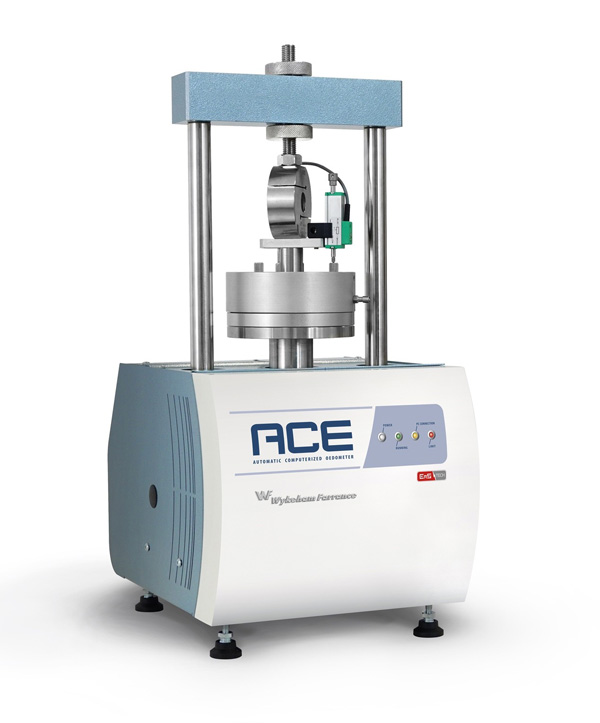

也可以使用自動系統在自動模式下對相同的固結壓力室執行逐級加荷；它的步進電機將樣品向上移動到荷重傳感器上，對樣品施加垂直應力。
PID閉環控制通過多個測試步驟提供快速、平穩和準確的裝載保持。
這是通過測量施加在樣品上的垂直載荷的測壓元件來實現的。一個或幾個設備通常通過電腦軟件控制，允許在整個測試過程中進行完全控制和采集。
您可以使用軟件預先設置所有測試條件，然后讓每個估計儀r裝置獨立執行整個測試，自動提供所有測試程序的一致性，并允許您在測試運行時執行其他任務。
為了提高樣品通量，軟件允許您設置預設標準，以便在自動模式下跳到下一個步驟，包括:
? 經過時間
? 固結率
? 膨脹監測
CRS-恒應變速率
您也可以使用能夠同時提供應力和應變控制的自動固結儀來執行CRS試驗。這里，土壤受到均勻變形；在此固結過程中測量軸向力、軸向變形和基底超孔隙水壓。
從自動固結儀中，您需要添加額外的配置:
? CRS 壓力室:設計用于橫向限制和軸向排水的試樣。它還提供了測量超孔隙水壓力的可能性。
? 延長桿:為了獲得適合CRS壓力室的正確垂直凈空
? 壓力傳感器:孔隙壓力傳感器用于測量施加垂直應力時樣品中的壓力變化。
? 一條水路:壓力控制器提供反壓。這使得樣品在垂直應力施加到樣品之前飽和。[鏈接到液壓獨立系統]
還需要額外的設備，如除氣水系統、將壓力室和壓力系統連接在一起的管路以及試樣制備設備。
液壓固結–水力型Hydrocon
以下是典型的Hydrocon配置:

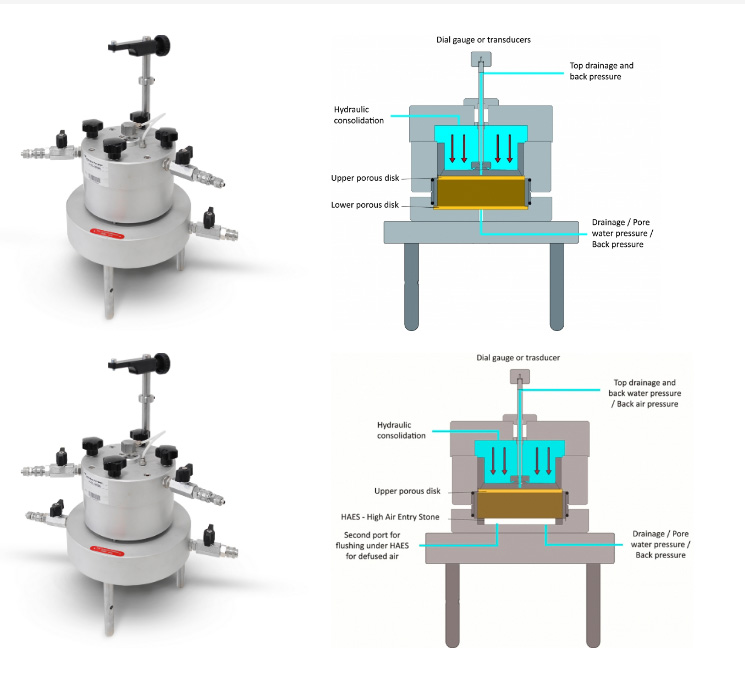

? Hydrocon:用于飽和土試驗的液壓固結儀；有手動和電子兩種測試配置，可自動采集數據。試驗過程中，施加反壓和軸向壓力，并測量垂直沉降、孔隙壓力和體積變化。還提供了用于非飽和土壤試驗的特定液壓固結儀，在這種情況下，還應用了空氣壓力。見下圖:
? 位移傳感器:用于測量土壤樣品的垂直沉降
? 孔隙壓力傳感器:用于測量施加垂直應力時樣品中的壓力變化。
? 壓力系統:需要兩條壓力管線，一條用于垂直載荷應用，另一條用于反壓管線。
? 體積變化裝置:用于測量滲入樣品的水量。
還需要額外的設備，如除氣水系統、將壓力室和壓力系統連接在一起的管路以及試樣制備設備
